本發明屬于燒水壺，具體涉及一種真空燒水壺。

背景技術：

1、現有的燒水壺的焊接結構，一般是將內膽和內膽底進行焊接，內膽加熱到一定溫度后從底部或從內膽內底部將內膽底與內膽進行激光焊接，這樣會導致燒水壺在生產過程中，一旦內膽發生形變，內膽就會報廢，報廢所導致的成本非常高，同時現有燒水壺，內膽采用一體成型，內膽與加熱底板是相分離的，內膽底焊接完成后將加熱底板焊接在內膽底底面，這樣做后，導致的問題是，內膽底部一圈有較大縫隙，一是不美觀，二是煮水時間久了，藏污納垢，還會擔心漏水現象。

2、因此，需要一種真空燒水壺，解決現有技術中存在的焊接時，內膽易形變報廢，增加焊接成本以及內膽底部一圈有較大縫隙，一是不美觀，二是煮水時間久了，藏污納垢，還會擔心漏水現象的問題。

技術實現思路

1、本發明的目的在于提供一種真空燒水壺，以解決上述背景技術中提出的問題。

2、為實現上述目的，本發明提供如下技術方案：一種真空燒水壺，包括壺身，所述壺身內部固定有內膽，所述內膽側面與底部為一體成型，所述壺身內底部固定有放置底板，所述放置底板內固定有固定弧板，所述固定弧板、放置底板與所述壺身為一體成型結構，所述放置底板頂部與所述內膽底面固定，所述內膽底面固定有加熱底板，所述加熱底板底面固定有耦合器，所述耦合器與所述壺身底部固定，所述內膽頂部可拆卸連接有壺蓋，所述壺蓋頂面邊緣處開設有排氣孔。

3、進一步地，所述內膽外側壁開設有若干連通孔，所述壺身外側壁固定有壺嘴，所述壺嘴與所述壺身為一體成型結構。

4、進一步地，所述壺身外側壁頂部固定有把手，所述把手材質為鋅合金材質。

5、進一步地，所述壺蓋頂面與所述排氣孔相對應位置處固定有弧形盒，所述弧形盒頂面貫通連接有軟管，所述軟管一端貫穿所述壺嘴外側壁，所述壺嘴外側壁靠近頂部位置處固定有氣囊，所述軟管一端與所述氣囊連通。

6、進一步地，所述壺身外側壁靠近頂部位置處固定有固定桿，所述弧形盒頂面固定有連接桿，所述連接桿一端固定有擠壓桿，所述擠壓桿與所述固定桿相配合。

7、進一步地，所述軟管外側壁靠近中部位置處貫通連接有排氣管，所述排氣管外側壁設置有第一閥門。

8、進一步地，所述內膽內側壁頂部固定有形狀記憶合金膨脹條，所述形狀記憶合金膨脹條為環形結構。

9、進一步地，所述內膽內側壁底面貫通連接有進氣管，所述進氣管穿過所述加熱底板、固定弧板和壺身，所述進氣管頂面固定有分散錐，所述進氣管外側壁頂部開設有若干呈圓周分布的進氣孔。

10、進一步地，所述進氣管內側壁頂部固定有密封柱，所述密封柱底面開設有密封孔，所述密封孔內側壁頂面開設有內孔，所述內孔貫穿所述密封柱，所述進氣管內側壁靠近頂部位置處固定有固定板，所述固定板頂面中部活動連接有移動柱，所述移動柱頂面固定有密封球，所述密封球卡合在所述密封孔內，所述移動柱底面固定有擋板，所述移動柱外圍設置有彈簧，所述固定板頂面開設有若干呈圓周分布且長度不一的通氣孔。

11、進一步地，所述壺身外側壁底部固定有環形管，所述環形管內側壁遠離所述耦合器一側面固定有環形冷凝片，所述環形管外側壁貫通連接有出水管，所述出水管外側壁設置有第二閥門。

12、與現有技術相比，本發明提供的一種真空燒水壺，至少包括如下有益效果：

13、(1)通過采用一體成型的內膽，可有效避免采用傳統方式生產燒水壺時出現內膽形變，導致內膽報廢，增加燒水壺生產成本，采用一體成型的內膽之后將加熱底板連接在內膽底部，可有效避免了使用傳統方式生成的燒水壺的內膽底部一圈有較大縫隙，提高了燒水壺的美觀度，同時避免了藏污納垢，以及漏水的情況。

14、(2)通過設置的形狀記憶合金膨脹條，使得形狀記憶合金膨脹條受熱膨脹使得壺蓋與內膽頂部間能夠起到密封作用，同時能夠?qū)厣w的位置進行固定，避免了水蒸氣外泄和倒水時壺蓋掉落的情況，通過設置的氣囊，使得壺嘴能夠被封堵，進一步避免了水蒸氣外泄的情況，通過設置的擠壓桿和固定桿，使得軟管能夠被擠壓封堵，進而配合第一閥門，將氣囊內的水蒸氣排出，使得壺嘴能夠被打開倒水，通過設置的密封球、密封柱、內孔、密封孔和彈簧，使得進氣管能夠被打開和關閉，進而便于在水燒開的過程中，將內膽內大量的水蒸氣排入環形管內，從而能夠通過環形冷凝片對水蒸氣進行冷凝處理，有效避免了水燒開過程中產的水蒸氣排入室內，造成室內的濕度增加。

技術特征：

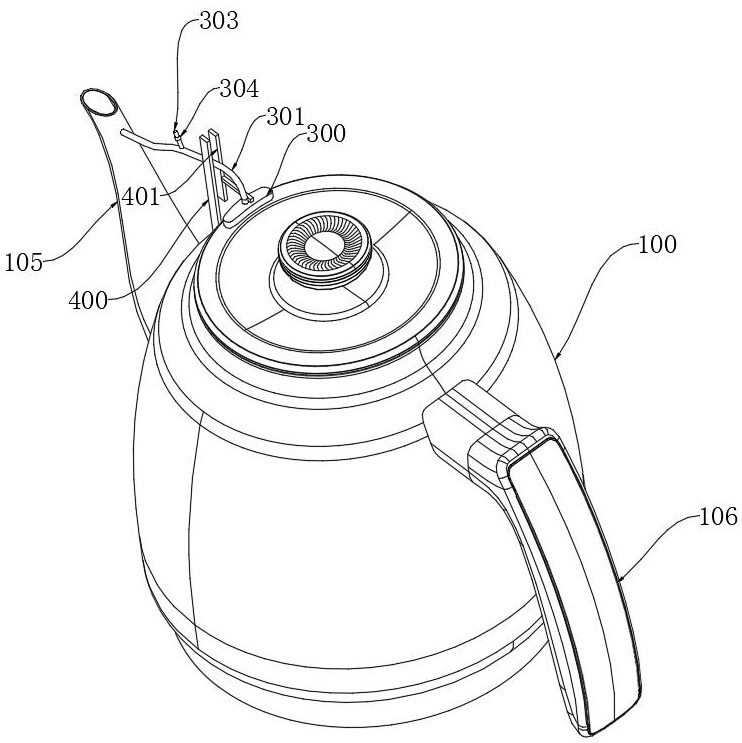

1.一種真空燒水壺，包括壺身（100），所述壺身（100）內部固定有內膽（101），所述內膽（101）側面與底部為一體成型，所述壺身（100）內底部固定有放置底板，所述放置底板內固定有固定弧板（107），所述固定弧板（107）、放置底板與所述壺身（101）為一體成型結構，所述放置底板頂部與所述內膽（101）底面固定，所述內膽（101）底面固定有加熱底板（102），所述加熱底板（102）底面固定有耦合器（104），所述耦合器（104）與所述壺身（100）底部固定，所述內膽（101）頂部可拆卸連接有壺蓋（200），所述壺蓋（200）頂面邊緣處開設有排氣孔（201）。

2.根據權利要求1所述的一種真空燒水壺，其特征在于：所述內膽（101）外側壁開設有若干連通孔（103），所述壺身（100）外側壁固定有壺嘴（105），所述壺嘴（105）與所述壺身（100）為一體成型結構。

3.根據權利要求1所述的一種真空燒水壺，其特征在于：所述壺身（100）外側壁頂部固定有把手（106），所述把手（106）材質為鋅合金材質。

4.根據權利要求1所述的一種真空燒水壺，其特征在于：所述壺蓋（200）頂面與所述排氣孔（201）相對應位置處固定有弧形盒（300），所述弧形盒（300）頂面貫通連接有軟管（301），所述軟管（301）一端貫穿所述壺嘴（105）外側壁，所述壺嘴（105）外側壁靠近頂部位置處固定有氣囊（302），所述軟管（301）一端與所述氣囊（302）連通。

5.根據權利要求1所述的一種真空燒水壺，其特征在于：所述壺身（100）外側壁靠近頂部位置處固定有固定桿（400），所述弧形盒（300）頂面固定有連接桿（402），所述連接桿（402）一端固定有擠壓桿（401），所述擠壓桿（401）與所述固定桿（400）相配合。

6.根據權利要求4所述的一種真空燒水壺，其特征在于：所述軟管（301）外側壁靠近中部位置處貫通連接有排氣管（303），所述排氣管（303）外側壁設置有第一閥門（304）。

7.根據權利要求1所述的一種真空燒水壺，其特征在于：所述內膽（101）內側壁頂部固定有形狀記憶合金膨脹條（800），所述形狀記憶合金膨脹條（800）為環形結構。

8.根據權利要求1所述的一種真空燒水壺，其特征在于：所述內膽（101）內側壁底面貫通連接有進氣管（500），所述進氣管（500）穿過所述加熱底板（102）、固定弧板（107）和壺身（100），所述進氣管（500）頂面固定有分散錐（501），所述進氣管（500）外側壁頂部開設有若干呈圓周分布的進氣孔（502）。

9.根據權利要求8所述的一種真空燒水壺，其特征在于：所述進氣管（500）內側壁頂部固定有密封柱（503），所述密封柱（503）底面開設有密封孔（505），所述密封孔（505）內側壁頂面開設有內孔（504），所述內孔（504）貫穿所述密封柱（503），所述進氣管（500）內側壁靠近頂部位置處固定有固定板（600），所述固定板（600）頂面中部活動連接有移動柱（602），所述移動柱（602）頂面固定有密封球（605），所述密封球（605）卡合在所述密封孔（505）內，所述移動柱（602）底面固定有擋板（604），所述移動柱（602）外圍設置有彈簧（603），所述固定板（600）頂面開設有若干呈圓周分布且長度不一的通氣孔（601）。

10.根據權利要求1所述的一種真空燒水壺，其特征在于：所述壺身（100）外側壁底部固定有環形管（700），所述環形管（700）內側壁遠離所述耦合器（104）一側面固定有環形冷凝片（701），所述環形管（700）外側壁貫通連接有出水管（702），所述出水管（702）外側壁設置有第二閥門（703）。

技術總結
本發明公開了一種真空燒水壺，屬于燒水壺技術領域，針對市場現有的燒水壺的焊接結構，一般是將內膽和內膽底進行焊接，內膽加熱到一定溫度后從底部或從內膽內底部將內膽底與內膽進行激光焊接，這樣會導致燒水壺在生產過程中，一旦內膽發生形變，內膽就會報廢，報廢所導致的成本非常高，內膽底部一圈有較大縫隙，一是不美觀，二是煮水時間久，藏污納垢，還會擔心漏水現象；本發明包括壺身，壺身內部固定有內膽，內膽側面與底部為一體成型，本發明將加熱底板連接在內膽底部，可有效避免了使用傳統方式生成的燒水壺的內膽底部一圈有較大縫隙，提高了燒水壺的美觀度，避免了藏污納垢，漏水的情況，同時在內膽與內膽底焊接時，使其報廢成本大大降低。

技術研發人員：姚國興,王麗紅
受保護的技術使用者：浙江書悅科技有限公司
技術研發日：
技術公布日：2025/4/28
