本技術涉及一種可進行磁療的頸枕，屬于保健器材。

背景技術：

1、頸枕，是枕在脖子底下的一種枕頭，其主要作用就是預防和治療頸椎病，由于脖子是頭部和身體之間的連接樞紐，神經、血管、脊髓等均從此通過，頸椎變直后，對這些肌體組織造成了一定程度的壓迫和損害，從而引發身體出現一系列的疾病，頸枕的作用就是對頸椎進行矯正。

2、現有的頸枕在使用過程中，通常采用固定形態設置，進而不同頸部長度和不同頸圍的人群使用同類型頸枕時具有不同的效果，難以使頸枕緊密貼合頸部，降低磁療頸枕的使用效果；且在頸枕的設置弧度為固定狀態，進而在頸部變形較大的情況下直接進行矯正容易產生不適感，降低頸枕的使用舒適性。

技術實現思路

1、本實用新型的目的在于提供一種可進行磁療的頸枕，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：

3、一種可進行磁療的頸枕，包括底板、柔性乳膠套和固定框，所述底板的上端前側轉動連接有雙向螺桿，所述雙向螺桿的外側螺旋連接有滑動塊，所述滑動塊的上端固定連接有支撐桿，所述支撐桿的上端轉動連接有轉動側板，所述轉動側板的內端轉動連接有傳動桿，所述傳動桿的內端轉動連接有升降板，所述底板的上端后側固定連接有支撐伸縮桿，所述支撐伸縮桿的上端固定連接有頭部撐板，所述頭部撐板的上端固定連接有乳膠墊。

4、進一步的，所述底板的前端上側固定連接有柔性乳膠套，所述底板的前端固定連接有支撐斜墊。

5、進一步的，所述雙向螺桿的外側設有固定框，所述固定框與底板之間固定連接，所述固定框的上端中間位置處固定連接有定位伸縮桿，所述定位伸縮桿與升降板之間固定連接。

6、進一步的，所述轉動側板和升降板的內側均固定連接有電磁塊。

7、進一步的，所述底板的右端轉動連接有扭板，所述扭板與雙向螺桿之間固定連接。

8、進一步的，所述頭部撐板的下端中間位置處固定連接有升降套管，所述升降套管的內側螺旋連接有調節螺桿，所述調節螺桿的下端外側固定連接有轉動盤?，所述轉動盤與底板之間轉動連接。

9、本實用新型的有益效果是：

10、本實用新型通過設置了升降板的作用能夠對頸部中心位置處進行支撐，并通過轉動側板的作用能夠從兩側對頸部兩側進行支撐，同時通過對扭板的轉動使雙向螺桿能夠轉動，進而使滑動塊能夠在固定框內側進行左右移動，同時使支撐桿能夠帶動轉動側板進行移動，并通過設置的傳動桿的作用能夠帶動升降板上下移動，進而使設置的轉動側板能夠在移動過程中進行轉動，以使裝置更加貼合頸部外形，以便于不同長度頸部和不同頸圍的支撐使用，提升頸部磁療過程中的舒適性，本實用新型利用乳膠墊和頭部撐板的作用能夠對頭部進行舒適支撐，并通過對轉動盤的轉動使調節螺桿能夠轉動，并在支撐伸縮桿的限位支撐作用下使升降套管能夠帶動頭部撐板上下移動，以便于調整對頭部的支撐高度，進而能夠對頸部進行漸進性矯正處理，避免矯正弧度較大而影響頸枕的使用舒適性。

技術特征：

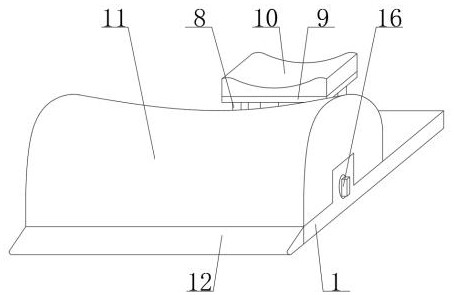

1.一種可進行磁療的頸枕，包括底板（1）、柔性乳膠套（11）和固定框（13），其特征在于：所述底板（1）的上端前側轉動連接有雙向螺桿（2），所述雙向螺桿（2）的外側螺旋連接有滑動塊（3），所述滑動塊（3）的上端固定連接有支撐桿（4），所述支撐桿（4）的上端轉動連接有轉動側板（5），所述轉動側板（5）的內端轉動連接有傳動桿（6），所述傳動桿（6）的內端轉動連接有升降板（7），所述底板（1）的上端后側固定連接有支撐伸縮桿（8），所述支撐伸縮桿（8）的上端固定連接有頭部撐板（9），所述頭部撐板（9）的上端固定連接有乳膠墊（10）。

2.根據權利要求1所述的一種可進行磁療的頸枕，其特征在于：所述底板（1）的前端上側固定連接有柔性乳膠套（11），所述底板（1）的前端固定連接有支撐斜墊（12）。

3.根據權利要求1所述的一種可進行磁療的頸枕，其特征在于：所述雙向螺桿（2）的外側設有固定框（13），所述固定框（13）與底板（1）之間固定連接，所述固定框（13）的上端中間位置處固定連接有定位伸縮桿（14），所述定位伸縮桿（14）與升降板（7）之間固定連接。

4.根據權利要求1所述的一種可進行磁療的頸枕，其特征在于：所述轉動側板（5）和升降板（7）的內側均固定連接有電磁塊（15）。

5.根據權利要求1所述的一種可進行磁療的頸枕，其特征在于：所述底板（1）的右端轉動連接有扭板（16），所述扭板（16）與雙向螺桿（2）之間固定連接。

6.根據權利要求1所述的一種可進行磁療的頸枕，其特征在于：所述頭部撐板（9）的下端中間位置處固定連接有升降套管（17），所述升降套管（17）的內側螺旋連接有調節螺桿（18），所述調節螺桿（18）的下端外側固定連接有轉動盤（19）?，所述轉動盤（19）與底板（1）之間轉動連接。

技術總結
本技術涉及保健器材技術領域，特別涉及一種可進行磁療的頸枕，所述底板的上端前側轉動連接有雙向螺桿，所述雙向螺桿的外側螺旋連接有滑動塊，所述滑動塊的上端固定連接有支撐桿，所述支撐桿的上端轉動連接有轉動側板，所述轉動側板的內端轉動連接有傳動桿，所述傳動桿的內端轉動連接有升降板，本技術通過對扭板的轉動使雙向螺桿能夠轉動，進而使滑動塊能夠在固定框內側進行左右移動，同時使支撐桿能夠帶動轉動側板進行移動，并通過設置的傳動桿的作用能夠帶動升降板上下移動，進而使設置的轉動側板能夠在移動過程中進行轉動，以使裝置更加貼合頸部外形，以便于不同長度頸部和不同頸圍的支撐使用，提升頸部磁療過程中的舒適性。

技術研發人員：楊彩云
受保護的技術使用者：青島冬邦盛達汽車用品有限公司
技術研發日：20240319
技術公布日：2025/4/28
