本申請涉及日用品領域，特別是涉及除塵滾筒以及除塵裝置。

背景技術：

1、除塵滾筒在使用時通過除塵紙具有粘性的外表面實現目標物體的清理，當使用后粘性外表面粘接能力飽和時，需要將外層的除塵紙移除，暴露內層的除塵紙以實現繼續除塵。

2、例如公開號為cn219270842u的中國專利文獻公開了一種易撕不粘手粘塵器，包括卷筒、具有不同預設圖案和/或預設顏色的至少兩種粘塵紙，具有不同預設圖案和/或預設顏色的粘塵紙交替地卷繞在所述的卷筒的外表面上，相鄰兩層粘塵紙卷繞在所述的卷筒的外表面形成的縫隙不重疊，所述的粘塵紙均包括帶粘性的粘塵區和無粘性的撕口區，所述的撕口區位于所述的粘塵紙的端部；從最外層的粘塵紙的縫隙里可以看到下一層粘塵紙，此時便很容易找到無膠撕口；并且每張粘塵紙都設有無膠撕口，撕口容易捏起來且不會粘手。

3、與上述文獻類似的，為了避免在移除外層除塵紙時，內層甚至更內層的除塵紙因為自身粘性被逐張一并帶離除塵滾筒的情況發生(也稱“連撕”)，現有技術路線中需要在粘塵區的側邊設置無粘性區域且在卷繞過程中留有間隙。但是間隙的存在又導致了外層除塵紙在使用時塵土?xí)ㄟ^間隙污染內層除塵紙；同時外層除塵紙的撕口被粘附于內層除塵紙，即使給出指示用戶也較難將撕口從除塵滾筒上剝離，尤其在外層除塵紙上粘滿塵土的情況下。

4、因此發明人發現，現有技術路線遇到了兩難局面，閉合縫隙會導致連撕，設置縫隙會在使用中污染位于內層的除塵紙，影響使用體驗。

技術實現思路

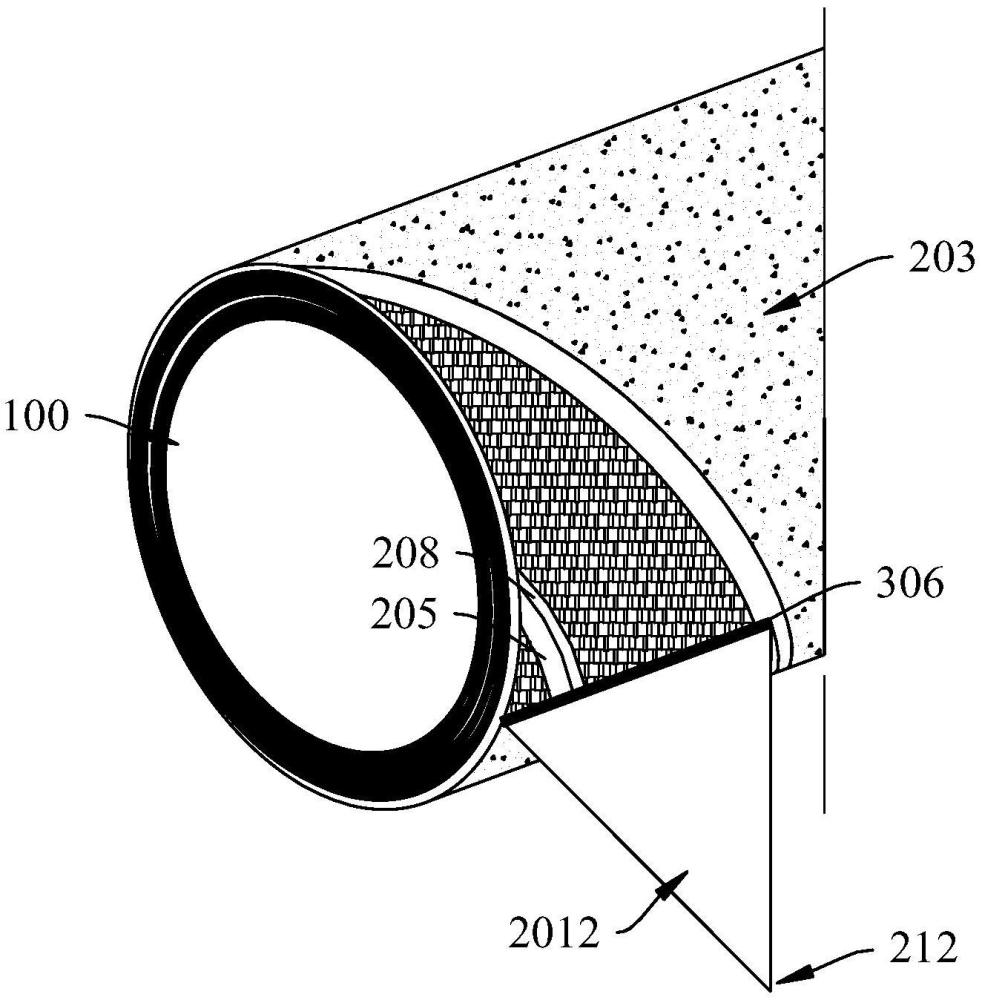

1、為了解決上述技術問題，本申請公開了除塵滾筒，包括筒芯以及螺旋纏繞在所述筒芯上的多張除塵紙，各除塵紙包括具有粘接面和離型面的基層和位于粘接面上的膠層，所述基層的兩側具有未設置所述膠層的第一空白部和第二空白部，所述基層具有第一側邊和第二側邊，相應的所述膠層具有第一邊界和第二邊界，所述第一側邊和所述第一邊界的間距為所述第一空白部的寬度，所述第二側邊和所述第二邊界的間距為所述第二空白部的寬度，所述第一空白部部分疊置在所述第二空白部上，所述第一空白部部分的離型面與下層除塵紙的膠層黏連。

2、以下還提供了若干可選方式，但并不作為對上述總體方案的額外限定，僅僅是進一步的增補或優選，在沒有技術或邏輯矛盾的前提下，各可選方式可單獨針對上述總體方案進行組合，還可以是多個可選方式之間進行組合。

3、可選的，各空白部包括位于所述粘接面上的上表面和位于所述離型面上的下表面，所述第一空白部包括：

4、頭部，下表面貼靠于第二空白部的上表面；

5、過渡部，下表面與下層除塵紙的膠層黏連；

6、所述頭部和過渡部的上表面與上層除塵紙的基層的離型面貼靠。

7、可選的，在所述筒芯的徑向上，各除塵紙依次螺旋卷繞在所述筒芯上，在所述筒芯的周向上，相鄰的除塵紙的纏繞起點錯位設置。

8、可選的，在所述筒芯的徑向上，由內到外相鄰的除塵紙分別為下層除塵紙、當前除塵紙以及上層除塵紙；

9、當所述上層除塵紙從位于所述當前除塵紙上剝離時，所述當前除塵紙的第一空白部的過渡部受所述下層除塵紙的膠層黏連以保持在所述下層除塵紙上，所述當前除塵紙的第一空白部的上表面不與所述上層除塵紙的離型面黏連以實現兩者的分離。

10、可選的，各除塵紙的第一空白部的頭部疊壓于自身的第二空白部上且形成疊壓邊界；

11、當所述上層除塵紙從所述當前除塵紙上剝離時，剝離部位的離型面和位于所述當前除塵紙的膠層之間形成剝離線，所述剝離線依次經過所述當前除塵紙的第二邊界、所述當前除塵紙的疊壓邊界以及所述當前除塵紙的第一邊界。

12、可選的，第一空白部的寬度大于第二空白部的寬度。

13、可選的，在剝離線的運動路徑上，所述下層除塵紙的膠層與所述當前除塵紙的過渡部的下表面的首次粘合位置位于所述當前除塵紙的疊壓邊界和所述當前除塵紙的第一邊界之間。

14、可選的，所述剝離線在所述筒芯的周向上運動，自所述剝離線從所述下層除塵紙的膠層與當前除塵紙的離型面的首次粘合位置的上方經過起，至所述剝離線達到所述當前除塵紙的第一邊界止，所述剝離線在所述筒芯的周向上經過的距離為防連撕距離，所述防連撕距離等于所述過渡部在所述筒芯的周向上的延伸距離，所述防連撕距離為3至25毫米。

15、可選的，當所述剝離線經過當前除塵紙的第一邊界后，在被所述剝離線經過的面積中，所述下層除塵紙的膠層與當前除塵紙的離型面的粘接面積s1大于所述當前除塵紙的膠層與上層除塵紙的離型面的粘接面積s2。

16、可選的，各除塵紙的纏繞起點臨近所述筒芯的軸向端面，各除塵紙位于纏繞起點的頭部為用于驅使自身剝離的撕拉部，所述撕拉部不與內側和外側的除塵紙粘附。

17、可選的，所述基層具有相對的第一側邊和第二側邊；所述膠層的第一邊界相較于第一側邊的邊緣回縮第一距離d1以形成第一空白部，所述膠層的第二邊界相較于第二側邊的邊緣回縮第二距離d2以形成第二空白部，所述第一距離d1大于所述第二距離d2。

18、所述第一側邊和所述第二側邊平行設置，所述第一空白部和所述第二空白部的疊壓距離d3小于所述第二距離d2。

19、本申請還公開了除塵滾筒，包括筒芯以及螺旋纏繞在所述筒芯上的多張除塵紙，各除塵紙包括具有粘接面和離型面的基層和位于粘接面上的膠層，所述膠層的第一邊界相較于所述基層的第一側邊回縮形成第一空白部，所述第一空白部部分疊置在自身的膠層上，所述第一空白部部分的離型面與下層除塵紙的膠層黏連。

20、可選的，所述第一空白部包括位于所述粘接面上的上表面和位于所述離型面上的下表面，所述第一空白部包括：

21、頭部，下表面貼靠于自身的膠層上；

22、過渡部，下表面與下層除塵紙的膠層黏連；

23、所述頭部和過渡部的上表面與上層除塵紙的基層的離型面貼靠；

24、在所述筒芯的徑向上，由內到外相鄰的除塵紙分別為下層除塵紙、當前除塵紙以及上層除塵紙；當所述上層除塵紙從位于所述當前除塵紙上剝離時，所述當前除塵紙的第一空白部的過渡部受所述下層除塵紙的膠面黏連以保持在所述下層除塵紙上，所述當前除塵紙的第一空白部的上表面不與所述上層除塵紙的離型面黏連以實現兩者的分離。

25、本申請還公開了除塵裝置，包括支架以及上述技術方案中所述的除塵滾筒，所述除塵滾筒滾動安裝于所述支架上。

26、本申請公開的技術方案通過除塵紙以及繞制方式的優化，實現了在無縫隙的同時有效避免了連撕，提升用戶體驗。

27、具體的有益技術效果將在具體實施方式中結合具體結構或步驟進一步闡釋。

技術特征：

1.除塵滾筒，包括筒芯以及螺旋纏繞在所述筒芯上的多張除塵紙，其特征在于，各除塵紙包括具有粘接面和離型面的基層和位于所述粘接面上的膠層，所述基層的兩側具有未設置所述膠層的第一空白部和第二空白部，所述基層具有第一側邊和第二側邊，相應的所述膠層具有第一邊界和第二邊界，所述第一側邊和所述第一邊界的間距為所述第一空白部的寬度，所述第二側邊和所述第二邊界的間距為所述第二空白部的寬度，所述第一空白部部分疊置在所述第二空白部上，所述第一空白部部分的離型面與下層除塵紙的膠層黏連。

2.根據權利要求1所述的除塵滾筒，其特征在于，所述第一空白部的寬度大于所述第二空白部的寬度，各空白部包括位于所述粘接面上的上表面和位于所述離型面上的下表面，所述第一空白部包括：

3.根據權利要求2所述的除塵滾筒，其特征在于，在所述筒芯的徑向上，由內到外相鄰的除塵紙分別為下層除塵紙、當前除塵紙以及上層除塵紙；在所述筒芯的周向上，相鄰的除塵紙的纏繞起點錯位設置；

4.根據權利要求3所述的除塵滾筒，其特征在于，各除塵紙的第一空白部的頭部疊壓于自身的第二空白部上且形成疊壓邊界；

5.根據權利要求4所述的除塵滾筒，其特征在于，在剝離線的運動路徑上，所述下層除塵紙的膠層與所述當前除塵紙的過渡部的下表面的首次粘合位置位于所述當前除塵紙的疊壓邊界和所述當前除塵紙的第一邊界之間。

6.根據權利要求4所述的除塵滾筒，其特征在于，所述剝離線在所述筒芯的周向上運動，自所述剝離線從所述下層除塵紙的膠層與當前除塵紙的離型面的首次粘合位置的上方經過起，至所述剝離線達到所述當前除塵紙的第一邊界止，所述剝離線在所述筒芯的周向上經過的距離為防連撕距離，所述防連撕距離等于所述過渡部在所述筒芯的周向上的延伸距離，所述防連撕距離為3至25毫米。

7.根據權利要求4所述的除塵滾筒，其特征在于，各除塵紙的纏繞起點臨近所述筒芯的軸向端面，各除塵紙位于纏繞起點的頭部為用于驅使自身剝離的撕拉部，所述撕拉部不與內側和外側的除塵紙粘附。

8.除塵滾筒，包括筒芯以及螺旋纏繞在所述筒芯上的多張除塵紙，其特征在于，各除塵紙包括具有粘接面和離型面的基層和位于粘接面上的膠層，所述膠層的第一邊界相較于所述基層的第一側邊回縮形成第一空白部，所述第一空白部部分疊置在自身的膠層上，所述第一空白部部分的離型面與下層除塵紙的膠層黏連。

9.根據權利要求8所述的除塵滾筒，其特征在于，所述第一空白部包括位于所述粘接面上的上表面和位于所述離型面上的下表面，所述第一空白部包括：

10.除塵裝置，其特征在于，包括支架以及根據權利要求1至9任一項所述的除塵滾筒，所述除塵滾筒滾動安裝于所述支架上。

技術總結
本申請公開了除塵滾筒以及除塵裝置，其中除塵滾筒包括筒芯以及螺旋纏繞在所述筒芯上的多張除塵紙，各除塵紙包括具有粘接面和離型面的基層和位于所述粘接面上的膠層，所述基層具有第一側邊和第二側邊，相應的所述膠層具有第一邊界和第二邊界，所述第一側邊和所述第一邊界的間距為所述第一空白部的寬度，所述第二側邊和所述第二邊界的間距為所述第二空白部的寬度，所述第一空白部部分疊置在所述第二空白部上，所述第一空白部部分的離型面與下層除塵紙的膠層黏連。本申請公開的技術方案通過除塵紙以及繞制方式的優化，實現了在無縫隙的同時有效避免了連撕，提升用戶體驗。

技術研發人員：胡利成,胡利平,顧建山,向旭
受保護的技術使用者：紹興市三慈家居用品有限公司
技術研發日：20240726
技術公布日：2025/4/28
