本技術涉及咖啡機，特別涉及一種便攜式?jīng)_泡器的主機結構。

背景技術：

1、中國專利文獻號cn212521524u于2021年2月12日公開了一種生活電器，更具體地，涉及一種咖啡機，包括磨豆組件和沖泡組件，所述沖泡組件包括加熱調節主體和一端設有開口結構的用于沖泡咖啡的第二杯體，所述加熱調節主體與磨豆組件集成于兩端開口的第一杯體內，且所述第二杯體與第一杯體連接。此咖啡機的電機設置在第一杯體的下方，且電機位于發熱盤的下方，電氣元件的分布比較分散，這樣導致不能充分利用咖啡機內部空間，使得咖啡機的整體體積較大。

2、因此，有必要做進一步改進。

技術實現思路

1、本實用新型的目的旨在提供一種結構簡單、布局緊湊、空間利用率高、體積小、實用性強的便攜式?jīng)_泡器的主機結構，以克服現有技術的不足之處。

2、按此目的設計的一種便攜式?jīng)_泡器的主機結構，包括外殼，其特征在于：外殼內設置有腔體，腔體內設置有加熱杯、驅動器、水泵和電控板，驅動器的輸出軸安裝在外殼的幾何中心，加熱杯底部設置有加熱部件，電控板分別電連接驅動器、水泵和加熱部件。

3、腔體內還設置有支架，支架固定在外殼上，驅動器安裝在支架中間、并穿過支架，加熱杯安裝在支架頂側、水泵和電控板安裝在支架底側，電控板和加熱部件通過支架隔開，加熱杯、加熱部件、水泵和電控板分布在驅動器的周側。

4、腔體內還設置有分水閥組件，分水閥組件安裝在支架底側，分水閥組件分別連接水泵和加熱杯，水泵、電控板和分水閥組件共同環設在驅動器的周側。

5、加熱杯底部設置有溫度傳感器和溫控器，溫度傳感器和溫控器分別安裝在支架頂側，加熱部件、溫度傳感器和溫控器共同環設在驅動器的周側，電控板分別電連接溫度傳感器和溫控器。

6、加熱杯底部設置有避空孔，驅動器上部插入避空孔內。

7、支架中間設置有通孔，驅動器穿過通孔，外殼底部設置有支承板，驅動器周側設置有第一凸邊，通孔周邊向內延伸設置有第二凸邊，第一凸邊頂面向上抵靠在第二凸邊底面上，驅動器底部支承在支承板上。

8、支架底部設置有相互連通的第一安裝槽和第二安裝槽，水泵定位安裝在第一安裝槽上，分水閥組件定位安裝在第二安裝槽上。

9、電控板呈u型，驅動器至少部分位于u型開口內，電控板和支架之間設置有第一拆卸連接部，電控板通過第一拆卸連接部固定在支架上。

10、加熱杯和支架之間設置有第二拆卸連接部，加熱杯通過第二拆卸連接部固定在支架上；支架和外殼之間設置有第三拆卸連接部，支架通過第三拆卸連接部固定在外殼上。

11、外殼頂部設置有連通腔體的敞開口，加熱杯通過敞開口拆裝在腔體上，加熱杯頂部蓋合有頂蓋，頂蓋蓋設在敞開口上。

12、本實用新型通過在主機外殼內設置支架，驅動器、水泵和電控板等電氣元件都集成安裝在支架上，驅動器安裝在支架中間、并穿過支架，且驅動器的輸出軸安裝在外殼的幾何中心，加熱杯、加熱部件、水泵和電控板分布在驅動器的周側，可以充分利用主機的水平橫向空間，使得主機內部結構更緊湊，可有效減少咖啡機的整體體積；此外，電控板和加熱部件通過支架隔開，可防止加熱部件的熱量傳遞到電控板上，避免電控板因高溫而損壞或安全事故的發生。

技術特征：

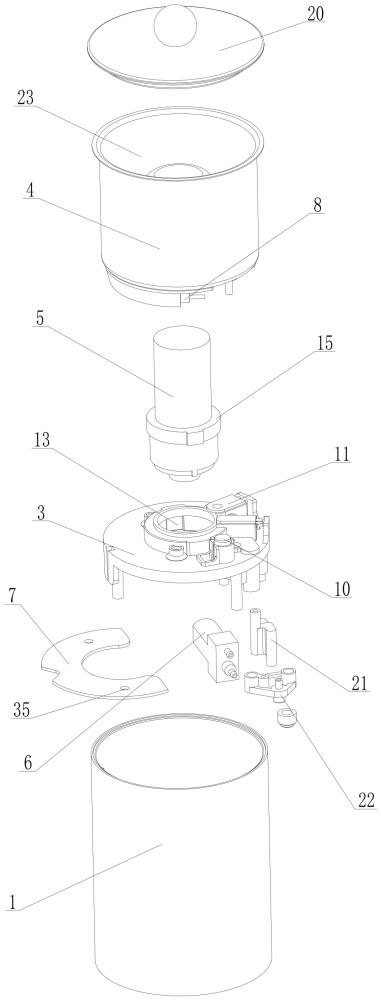

1.一種便攜式?jīng)_泡器的主機結構，包括外殼（1），其特征在于：外殼（1）內設置有腔體（2），腔體（2）內設置有加熱杯（4）、驅動器（5）、水泵（6）和電控板（7），驅動器（5）的輸出軸安裝在外殼（1）的幾何中心，加熱杯（4）底部設置有加熱部件（8），電控板（7）分別電連接驅動器（5）、水泵（6）和加熱部件（8）；

2.根據權利要求1所述的便攜式?jīng)_泡器的主機結構，其特征在于：腔體（2）內還設置有分水閥組件（9），分水閥組件（9）安裝在支架（3）底側，分水閥組件（9）分別連接水泵（6）和加熱杯（4），水泵（6）、電控板（7）和分水閥組件（9）共同環設在驅動器（5）的周側。

3.根據權利要求1所述的便攜式?jīng)_泡器的主機結構，其特征在于：加熱杯（4）底部設置有溫度傳感器（10）和溫控器（11），溫度傳感器（10）和溫控器（11）分別安裝在支架（3）頂側，加熱部件（8）、溫度傳感器（10）和溫控器（11）共同環設在驅動器（5）的周側，電控板（7）分別電連接溫度傳感器（10）和溫控器（11）。

4.根據權利要求1所述的便攜式?jīng)_泡器的主機結構，其特征在于：加熱杯（4）底部設置有避空孔（12），驅動器（5）上部插入避空孔（12）內。

5.根據權利要求4所述的便攜式?jīng)_泡器的主機結構，其特征在于：支架（3）中間設置有通孔（13），驅動器（5）穿過通孔（13），外殼（1）底部設置有支承板（14），驅動器（5）周側設置有第一凸邊（15），通孔（13）周邊向內延伸設置有第二凸邊（16），第一凸邊（15）頂面向上抵靠在第二凸邊（16）底面上，驅動器（5）底部支承在支承板（14）上。

6.根據權利要求2所述的便攜式?jīng)_泡器的主機結構，其特征在于：支架（3）底部設置有相互連通的第一安裝槽（17）和第二安裝槽（18），水泵（6）定位安裝在第一安裝槽（17）上，分水閥組件（9）定位安裝在第二安裝槽（18）上。

7.根據權利要求1所述的便攜式?jīng)_泡器的主機結構，其特征在于：電控板（7）呈u型，驅動器（5）至少部分位于u型開口內，電控板（7）和支架（3）之間設置有第一拆卸連接部，電控板（7）通過第一拆卸連接部固定在支架（3）上。

8.根據權利要求1所述的便攜式?jīng)_泡器的主機結構，其特征在于：加熱杯（4）和支架（3）之間設置有第二拆卸連接部，加熱杯（4）通過第二拆卸連接部固定在支架（3）上；支架（3）和外殼（1）之間設置有第三拆卸連接部，支架（3）通過第三拆卸連接部固定在外殼（1）上。

9.根據權利要求1所述的便攜式?jīng)_泡器的主機結構，其特征在于：外殼（1）頂部設置有連通腔體（2）的敞開口（19），加熱杯（4）通過敞開口（19）拆裝在腔體（2）上，加熱杯（4）頂部蓋合有頂蓋（20），頂蓋（20）蓋設在敞開口（19）上。

技術總結
一種便攜式?jīng)_泡器的主機結構，包括外殼，外殼內設有腔體，腔體內設有加熱杯、驅動器、水泵和電控板，驅動器的輸出軸安裝在外殼的幾何中心，加熱杯底部設有加熱部件，電控板分別電連接驅動器、水泵和加熱部件。本技術通過在主機外殼內設置支架，驅動器、水泵和電控板等電氣元件都集成安裝在支架上，驅動器安裝在支架中間、并穿過支架，且驅動器的輸出軸安裝在外殼的幾何中心，加熱杯、加熱部件、水泵和電控板分布在驅動器的周側，可以充分利用主機的水平橫向空間，使得主機內部結構更緊湊，可減少咖啡機的整體體積；此外，電控板和加熱部件通過支架隔開，可防止加熱部件的熱量傳遞到電控板上。

技術研發人員：鐘啟志,肖星,陳洪軍
受保護的技術使用者：中山市象派電器有限公司
技術研發日：20240401
技術公布日：2025/3/20
