本技術涉及門窗，尤其涉及一種防盜塑鋼門窗。

背景技術：

1、為了安全器件，人們會在窗戶的外部安裝防盜門窗，防盜窗具有整潔美觀、安全防盜、節能隔音以及隔熱保溫等特點，在日常生活中非常常見，防盜門窗的材質種類較多，塑鋼門窗由于塑鋼自身具有隔熱保溫性能較好、有更豐富的色彩和表現力以及價格低廉等優點，受到廣泛的使用。

2、現有一種防盜塑鋼門窗(授權公告號cn217028720u)存在下述缺陷：上述門窗通過拆卸結構，可以旋動活動塊，帶動活動塊在螺紋桿和縱桿或者橫桿的外部進行移動，將活動塊旋動至脫離螺紋桿的外部，將橫桿或者縱桿從主體的內部進行拆卸，然而在對實際使用過程中，旁人從門窗外界可以輕易對橫桿和縱桿進行拆卸從而翻過門窗，橫桿和縱桿與主體之間未進行鎖定，從而導致該門窗防盜效果欠佳，安全性較低，為此我們提出本實用新型。

技術實現思路

1、本實用新型的目的是為了解決現有技術中存在的問題，而提出的一種防盜塑鋼門窗。

2、為了實現上述目的，本實用新型采用了如下技術方案：

3、一種防盜塑鋼門窗，包括框體，所述框體的內部設置有若干個縱桿，縱桿的一側開設有若干個固定槽，框體的內部設置有鎖定結構，鎖定結構包括開設在縱桿一側的連接槽，連接槽與固定槽連通，連接槽的內部插設有固定條，固定條的兩端均固定有鎖定塊，框體的內壁兩側均開設有若干個安裝槽，安裝槽的內部開設有卡接槽，鎖定塊與安裝槽可滑動的插設，鎖定塊的內部轉動設置鎖軸，鎖軸的一側開設有插接孔，插接孔的內部可滑動的插設有鎖片，鎖片與鎖定塊內壁之間固定有彈簧，鎖軸的外圓壁面固定有卡接軸。

4、優選的，所述卡接軸與卡接槽可滑動的插設，插接孔的一側可滑動的插設有撥片，若干個固定槽的內部均可滑動的插設有橫桿，縱桿的兩端與安裝槽可滑動的插設。

5、優選的，若干個所述縱桿在沿著框體的高度方向均勻分布，若干個橫桿沿著框體的長度方向均勻分布，縱桿與橫桿交叉設置。

6、優選的，所述鎖片的一側固定有限位板，鎖定塊的內部頂面開設有活動槽，限位板與活動槽滑動設置。

7、優選的，所述框體的四邊均固定有固定板，固定板的一側均開設有固定孔。

8、優選的，所述框體的內部底面固定有防護條，防護條的一側與橫桿的外圓壁面抵接。

9、本實用新型的有益效果為：

10、該防盜門窗，通過鎖定結構的設置，縱桿通過安裝槽在框體內部進行初步安裝，再將橫桿通過固定槽進行初步安裝，將鎖定塊推入安裝槽內，同時固定條進入連接槽內，轉動撥片，使得鎖軸帶動卡接軸進入卡接槽內，鎖片進入插接孔內對鎖軸限位，在對橫桿和縱桿進行拆卸維修時，插入撥片并按動，使撥片將鎖片推出插接孔，轉動撥片抽出鎖定塊和固定條即可，操作簡單便捷，提高了門窗防盜效果。

技術特征：

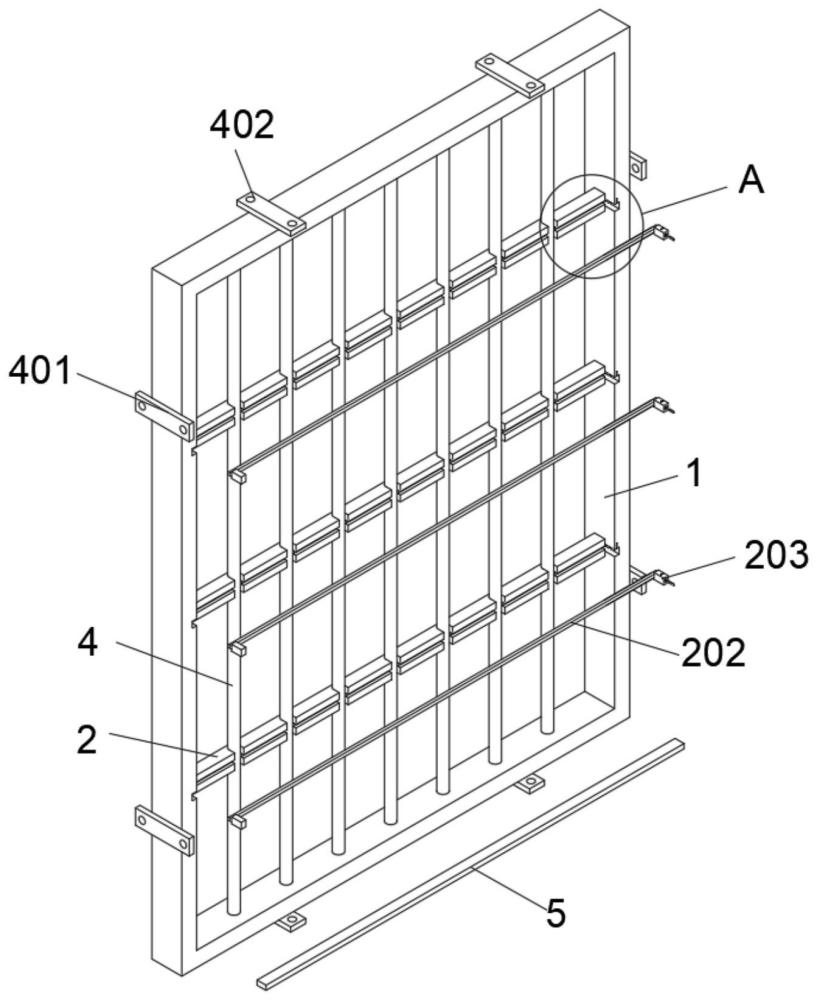

1.一種防盜塑鋼門窗，包括框體(1)，其特征在于：所述框體(1)的內部設置有若干個縱桿(2)，縱桿(2)的一側開設有若干個固定槽(3)，框體(1)的內部設置有鎖定結構，鎖定結構包括開設在縱桿(2)一側的連接槽(201)，連接槽(201)與固定槽(3)連通，連接槽(201)的內部插設有固定條(202)，固定條(202)的兩端均固定有鎖定塊(203)，框體(1)的內壁兩側均開設有若干個安裝槽(204)，安裝槽(204)的內部開設有卡接槽(205)，鎖定塊(203)與安裝槽(204)可滑動的插設，鎖定塊(203)的內部轉動設置鎖軸(206)，鎖軸(206)的一側開設有插接孔(207)，插接孔(207)的內部可滑動的插設有鎖片(208)，鎖片(208)與鎖定塊(203)內壁之間固定有彈簧(209)，鎖軸(206)的外圓壁面固定有卡接軸(210)，卡接軸(210)與卡接槽(205)可滑動的插設，插接孔(207)的一側可滑動的插設有撥片(211)，若干個固定槽(3)的內部均可滑動的插設有橫桿(4)，縱桿(2)的兩端與安裝槽(204)可滑動的插設。

2.根據權利要求1所述的一種防盜塑鋼門窗，其特征在于，若干個所述縱桿(2)在沿著框體(1)的高度方向均勻分布，若干個橫桿(4)沿著框體(1)的長度方向均勻分布，縱桿(2)與橫桿(4)交叉設置。

3.根據權利要求2所述的一種防盜塑鋼門窗，其特征在于，所述鎖片(208)的一側固定有限位板(301)，鎖定塊(203)的內部頂面開設有活動槽(302)，限位板(301)與活動槽(302)滑動設置。

4.根據權利要求3所述的一種防盜塑鋼門窗，其特征在于，所述框體(1)的四邊均固定有固定板(401)，固定板(401)的一側均開設有固定孔(402)。

5.根據權利要求4所述的一種防盜塑鋼門窗，其特征在于，所述框體(1)的內部底面固定有防護條(5)，防護條(5)的一側與橫桿(4)的外圓壁面抵接。

技術總結
本技術涉及門窗技術領域，公開了一種防盜塑鋼門窗，包括框體，所述框體的內部設置有若干個縱桿，縱桿的一側開設有若干個固定槽，框體的內部設置有鎖定結構，鎖定結構包括開設在縱桿一側的連接槽，連接槽與固定槽連通，連接槽的內部插設有固定條，固定條的兩端均固定有鎖定塊。本技術通過鎖定結構的設置，縱桿通過安裝槽在框體內部進行初步安裝，橫桿通過固定槽進行初步安裝，將鎖定塊推入安裝槽內，同時固定條進入連接槽內，轉動撥片，使得鎖軸帶動卡接軸進入卡接槽內，鎖片進入插接孔內對鎖軸限位，對橫桿和縱桿拆卸維修時，插入撥片使撥片將鎖片推出插接孔，轉動撥片抽出鎖定塊和固定條即可，操作簡單便捷，提高了門窗防盜效果。

技術研發人員：孫紅紅,楊帆,張永進
受保護的技術使用者：青島溫都爾門窗有限公司
技術研發日：20240411
技術公布日：2025/4/28
