本發明涉及建筑施工，更具體地說，是涉及一種可調式建筑工程用安全爬梯。

背景技術：

1、在建筑施工過程中，爬梯作為施工人員到達高處作業的關鍵工具，其性能直接影響到施工安全與效率。然而，當前市場上的建筑施工用爬梯，無論是可折疊式還是帶有滾輪的設計，均存在一些技術性問題，這些問題對施工的安全性和進程造成了顯著影響。

2、首先，在地形適應性方面，建筑施工現場的地面條件復雜多變，包括坑洼、不平整或破損的表面?，F(xiàn)有的爬梯在這種條件下難以保持水平穩定。當爬梯放置于不平整的地面上時，支撐點受力分布不均，容易導致爬梯傾斜。例如，在老舊小區改造施工中，地面可能存在高低差或凹陷的情況，爬梯的部分支撐腳在放置后，容易出現懸空或陷入地面的現象，從而引起整體重心偏移，這種情況下，施工人員在攀爬過程中可能因爬梯傾斜而發生墜落事故。

3、其次，在支撐結構設計方面，施工人員在爬梯上進行作業時，身體的動作會對爬梯施加額外的力，而許多爬梯的支撐結構設計相對簡單，無法有效應對這些動態負載。這種設計缺陷可能導致爬梯在使用過程中出現晃動或失穩，進而增加安全事故的發生概率。

技術實現思路

1、為了克服現有技術的不足，本發明提供一種可調式建筑工程用安全爬梯，以解決現有的建筑工程用爬梯其地形適應能力差的問題。

2、本發明技術方案如下所述：一種可調式建筑工程用安全爬梯，包括：

3、爬架機構，所述爬架機構包括多個沿豎直方向依次嵌套設置的架體，至少一個所述架體可沿著豎直方向展開或收縮；

4、底座，所述底座包括支撐件和兩個相對設置的支撐座，所述爬架機構固定安裝在所述支撐件上，每個所述支撐座均通過活動桿和所述支撐件連接，所述活動桿至少一部分嵌套于所述支撐件內，每個所述活動桿可相對于所述支撐件水平伸縮運動以帶動與之連接的所述支撐座沿著水平方向移動預定距離，以使得兩個所述支撐座與地面相接觸。

5、進一步地，還包括鎖定組件，所述鎖定組件對稱設置于每個所述架體的兩側，在兩個相鄰的所述架體中，位于下層的所述架體其側壁的所述鎖定組件對位于上層的所述架體進行鎖緊；所述鎖定組件具有鎖定狀態和解鎖狀態，當位于下層的所述架體其側壁的所述鎖定組件處于解鎖狀態時，所述鎖定組件從位于上層的所述架體的銷孔中脫離，以使得位于上層的所述架體可被拉動以在豎直方向上展開；當位于下層的所述架體其側壁的所述鎖定組件處于鎖定狀態時，位于上層的所述架體被固定。

6、進一步地，所述鎖定組件包括撥動架、銷桿和彈簧，所述撥動架通過轉軸鉸接于所述架體側壁，所述撥動架一端設有按壓部，所述撥動架另一端設有傳動部；所述銷桿與所述傳動部鉸接，在兩個相鄰的所述架體中，所述銷桿可沿水平方向穿過位于下層的所述架體的安裝孔并插入位于上層的所述架體的銷孔中，所述彈簧一端固定于所述架體的側壁，所述彈簧的另一端連接所述撥動架的按壓部；

7、當按壓所述撥動架的按壓部時，所述傳動部翹起以帶動所述銷桿脫離所述銷孔，所述彈簧被壓縮，所述鎖定組件處于解鎖狀態；

8、釋放按壓后，所述彈簧推動所述按壓部復位，所述銷桿插入所述銷孔完成鎖定。

9、進一步地，位于最上方的所述架體的頂部固定安裝有龍門架，所述龍門架兩側設置有用于與墻面搭接的掛鉤。

10、進一步地，所述龍門架側壁設置有支架，所述掛鉤安裝在所述支架上，所述掛鉤包括固定座、鉤體、第一調節旋鈕和第二調節旋鈕，所述固定座可拆卸地安裝于所述支架的安裝孔位上，所述鉤體具有軸向延伸的導桿部和掛接部，所述導桿部穿設于固定座的導槽內，所述導桿部下表面設有等距排列的鋸齒形掛接齒，所述鋸齒形掛接齒的齒尖角為40°~50°，所述第一調節旋鈕和所述導桿部連接，以調節所述導桿部的伸出長度，所述第二調節旋鈕用于調節所述鉤體的擺放角度。

11、進一步地，所述彈簧為螺旋壓縮彈簧，所述彈簧的預緊力使所述銷桿插入所述銷孔時產生不小于50n的鎖緊力。

12、進一步地，所述爬架機構還包括滑柱和連接座，所述滑柱和所述連接座連接，位于最下層的所述架體套設在所述滑柱上，所述連接座和所述支撐件連接。

13、進一步地，所述滑柱側壁設置有多個呈一字型線性排列的插孔，位于最下層的所述架體側壁設置有插銷，所述插銷至少一部分插入所述插孔內以實現所述架體與所述滑柱的連接。

14、進一步地，所述支撐座的底部設有防滑墊，所述防滑墊底面設有交錯分布的三角形防滑紋，且所述防滑墊通過螺栓與所述支撐座底部預留的螺紋孔連接。

15、進一步地，所述架體采用鋁合金型材或碳鋼型材制成，所述架體的橫截面為矩形空心結構，且所述架體的內壁設有縱向加強筋，所述縱向加強筋的厚度為所述架體壁厚的1.2~1.5倍。

16、根據上述方案的本發明，其有益效果在于：

17、本發明提供的一種可調式建筑工程用安全爬梯，爬架機構由多個沿豎直方向依次嵌套設置的架體構成，且至少一個架體可沿著豎直方向展開或收縮，這樣設計，使得爬梯能夠根據不同的施工高度需求進行靈活調整，既可將可伸縮的架體展開，增加爬梯的整體高度；又可收縮架體，便于攜帶和存放。相比傳統固定高度的爬梯，增強了對不同施工高度要求的地形適應能力以及便攜性。

18、本發明提供的一種可調式建筑工程用安全爬梯，底座包括支撐件以及兩個相對設置的支撐座，每個支撐座通過活動桿與支撐件連接，活動桿至少一部分嵌套于支撐件內且可相對于支撐件水平伸縮運動。在面對不平整的地面時，即一側地面較高，另一側地面較低時，可以將較低一側的支撐座通過活動桿向外伸展，直至兩個支撐座都能與地面緊密接觸并保持穩定，從而有效解決了在不平整地形上容易出現?“三點懸空”?不穩定狀態的問題，該爬梯通過可伸縮的設計，能夠通過調整自身結構以適應不同地形，從而始終保持相對穩定的支撐狀態，進而避免爬梯重心偏移，降低了施工人員在攀爬過程中因爬梯傾斜而摔倒的風險，極大地減少了高處墜落事故的發生概率。

技術特征：

1.一種可調式建筑工程用安全爬梯，其特征在于，包括：

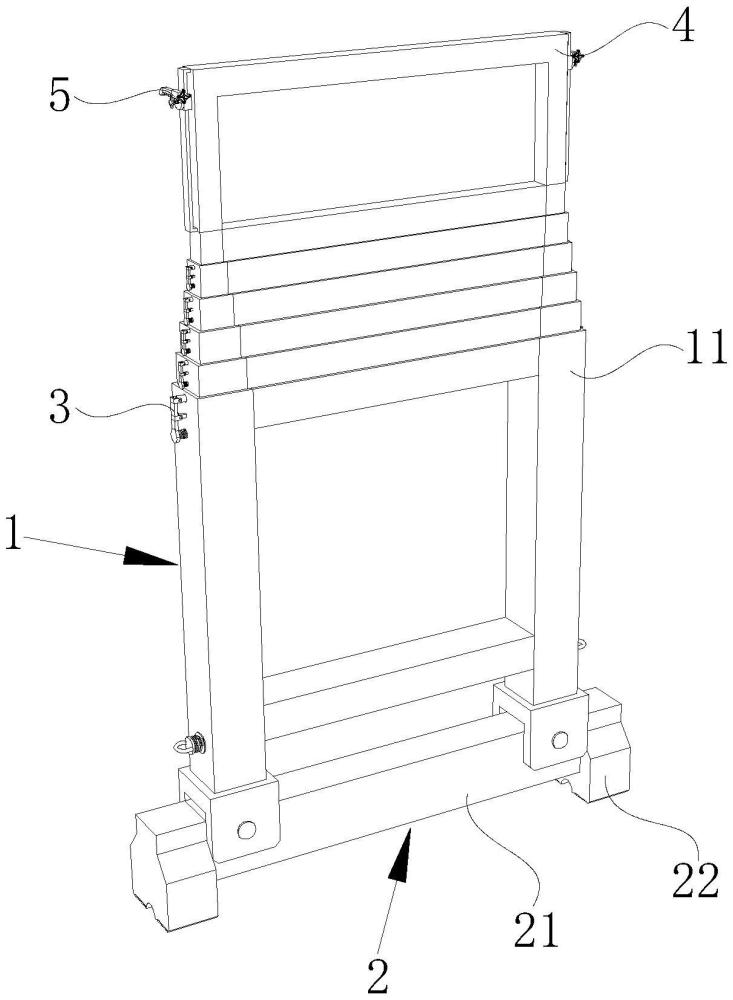

2.如權利要求1所述的一種可調式建筑工程用安全爬梯，其特征在于：所述爬架機構(1)包括多個沿豎直方向依次嵌套設置的架體(11)和鎖定組件(3)，至少一個所述架體(11)可沿著豎直方向展開或收縮，所述鎖定組件(3)對稱設置于每個所述架體(11)的兩側，在兩個相鄰的所述架體(11)中，位于下層的所述架體(11)其側壁的所述鎖定組件(3)對位于上層的所述架體(11)進行鎖緊；所述鎖定組件(3)具有鎖定狀態和解鎖狀態，當位于下層的所述架體(11)其側壁的所述鎖定組件(3)處于解鎖狀態時，所述鎖定組件(3)從位于上層的所述架體(11)的銷孔中脫離，以使得位于上層的所述架體(11)可被拉動以在豎直方向上展開；當位于下層的所述架體(11)其側壁的所述鎖定組件(3)處于鎖定狀態時，位于上層的所述架體(11)被固定。

3.如權利要求2所述的一種可調式建筑工程用安全爬梯，其特征在于：所述鎖定組件(3)包括撥動架(31)、銷桿(32)和彈簧(33)，所述撥動架(31)通過轉軸鉸接于所述架體(11)側壁，所述撥動架(31)一端設有按壓部(311)，所述撥動架(31)另一端設有傳動部(312)；所述銷桿(32)與所述傳動部(312)鉸接，在兩個相鄰的所述架體(11)中，所述銷桿(32)可沿水平方向穿過位于下層的所述架體(11)的安裝孔并插入位于上層的所述架體(11)的銷孔中，所述彈簧(33)一端固定于所述架體(11)的側壁，所述彈簧(33)的另一端連接所述撥動架(31)的按壓部(311)；

4.如權利要求3所述的一種可調式建筑工程用安全爬梯，其特征在于：位于最上方的所述架體(11)的頂部固定安裝有龍門架(4)，所述龍門架(4)兩側設置有用于與墻面搭接的掛鉤(5)。

5.如權利要求4所述的一種可調式建筑工程用安全爬梯，其特征在于：所述龍門架(4)側壁設置有支架(41)，所述掛鉤(5)安裝在所述支架(41)上，所述掛鉤(5)包括固定座(51)、鉤體(52)、第一調節旋鈕(53)和第二調節旋鈕(54)，所述固定座(51)可拆卸地安裝于所述支架(41)的安裝孔位上，所述鉤體(52)具有軸向延伸的導桿部(521)和掛接部(522)，所述導桿部(521)穿設于所述固定座(51)的導槽內，所述導桿部(521)下表面設有等距排列的鋸齒形掛接齒(5211)，所述鋸齒形掛接齒(5211)的齒尖角為40°~50°，所述第一調節旋鈕(53)和所述導桿部(521)連接，以調節所述導桿部(521)的伸出長度，所述第二調節旋鈕(54)用于調節所述鉤體(52)的擺放角度。

6.如權利要求5所述的一種可調式建筑工程用安全爬梯，其特征在于：所述彈簧(33)為螺旋壓縮彈簧(33)，所述彈簧(33)的預緊力使所述銷桿(32)插入所述銷孔時產生不小于(50)n的鎖緊力。

7.如權利要求2所述的一種可調式建筑工程用安全爬梯，其特征在于：所述爬架機構(1)還包括滑柱(12)和連接座(13)，所述滑柱(12)和所述連接座(13)連接，位于最下層的所述架體(11)套設在所述滑柱(12)上，所述連接座(13)和所述支撐件(21)連接。

8.如權利要求7所述的一種可調式建筑工程用安全爬梯，其特征在于：所述滑柱(12)側壁設置有多個呈一字型線性排列的插孔(121)，位于最下層的所述架體(11)側壁設置有插銷(14)，所述插銷(14)至少一部分插入所述插孔(121)內以實現所述架體(11)與所述滑柱(12)的連接。

9.如權利要求8所述的一種可調式建筑工程用安全爬梯，其特征在于：所述支撐座(22)的底部設有防滑墊，所述防滑墊底面設有交錯分布的三角形防滑紋，且所述防滑墊通過螺栓與所述支撐座(22)底部預留的螺紋孔連接。

10.如權利要求9所述的一種可調式建筑工程用安全爬梯，其特征在于：所述架體(11)采用鋁合金型材或碳鋼型材制成，所述架體(11)的橫截面為矩形空心結構，且所述架體(11)的內壁設有縱向加強筋，所述縱向加強筋的厚度為所述架體(11)壁厚的1.2~1.5倍。

技術總結
本發明公開了一種可調式建筑工程用安全爬梯，爬架機構和底座，底座包括支撐件和兩個相對設置的支撐座，爬架機構固定安裝在支撐件上，每個支撐座均通過活動桿和支撐件連接，活動桿至少一部分嵌套于支撐件內，每個活動桿可相對于支撐件水平伸縮運動以帶動與之連接的支撐座沿著水平方向移動預定距離，以使得兩個支撐座與地面相接觸。該爬梯通過可伸縮的設計，能夠通過調整自身結構以適應不同地形，從而始終保持相對穩定的支撐狀態，進而避免爬梯重心偏移，降低了施工人員在攀爬過程中因爬梯傾斜而摔倒的風險，極大地減少了高處墜落事故的發生概率。

技術研發人員：譚道禮,胥力文,樊釗甫,張勇,蘇彬,梁勇,許煒樂,洪強
受保護的技術使用者：中國華西企業有限公司
技術研發日：
技術公布日：2025/4/28
