本技術涉及家具領域，特別涉及一種便于使用的吊柜。

背景技術：

1、吊柜指的是安裝在室內墻壁（或車廂壁、船舶艙壁）較上部位置處的貯藏家具，其與普通的安裝在底面上的柜子一同使用，可充分有效的利用室內空間。

2、然而，由于吊柜通常安裝位置較高，導致其所存儲的物品不方便取放，因此吊柜通常只用于存儲不常用的物品，譬如備用件或者換季衣物。

3、然而在寸土寸金的船舶上，其所搭載的通常為常用物品，因此吊柜的使用率較高，為了解決吊柜使用不便的問題，通常需要搭設爬梯或臺階。但是在船舶航行過程中，由于船舶會發生搖晃，因此當使用者通過爬梯或臺階使用吊柜時，會存在摔倒的風險。

技術實現思路

1、針對現有技術存在的船舶搖晃時不便于使用吊柜的問題，本實用新型的目的在于提供一種便于使用的吊柜，以便于至少部分地解決上述問題。

2、為實現上述目的，本實用新型的技術方案為：

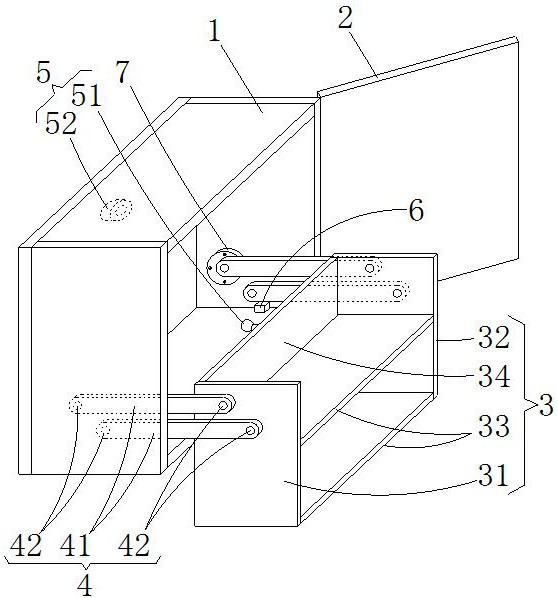

3、一種便于使用的吊柜，包括柜體和柜門，所述柜體的內部設有置物架，所述置物架的兩端均通過平行四邊形連桿機構與所述柜體的兩側可轉動連接；所述置物架的底端與所述柜體的底面之間具有避讓間距，以便于所述置物架進出所述柜體；所述置物架與所述柜體的內壁之間還設置有用于將所述置物架固定在所述柜體中的卡扣結構。

4、在一優選示例中，所述置物架包括左側板、右側板以及連接在所述左側板與所述右側板之間的若干個隔板，所述左側板、所述右側板分別通過所述平行四邊形連桿機構與所述柜體的左側壁、右側壁相連接。

5、在一優選示例中，所述置物架還包括背板，所述背板連接在所述左側板的后端與所述右側板的后端之間。

6、在一優選示例中，所述平行四邊形連桿機構包括互相平行的兩個活動連桿，所述活動連桿在豎直狀與水平狀之間轉動，當所述活動連桿處于豎直狀時，所述置物架位于所述柜體的內部，且所述置物架通過所述卡扣結構與所述柜體固定，當所述活動連桿處于水平狀時，所述置物架位于所述柜體的外部。

7、在一優選示例中，所述柜體內還設置有限位塊，當所述活動連桿處于水平狀時，至少一個所述活動連桿與所述限位塊相抵。

8、在一優選示例中，至少一個所述活動連桿與所述柜體之間連接有旋轉阻尼緩沖器。

9、在一優選示例中，所述卡扣結構包括卡頭和卡座，所述卡頭包括球狀本體以及與所述球狀本體相連接的連接體，所述連接體固定在所述置物架與所述柜體中的一個上，所述卡座包括卡座本體，所述卡座本體固定安裝在所述置物架與所述柜體中的另一個上，所述卡座本體上開設有與所述球狀本體相適配的球狀凹槽，其中所述球狀凹槽的開口直徑小于所述球狀本體的直徑。

10、在一優選示例中，所述柜體、所述柜門、所述平行四邊形連桿機構及所述置物架均為鋁制。

11、采用上述技術方案，本實用新型的有益效果在于：由于置物架及平行四邊形連桿機構地設置，使得儲物及取物時，均能夠?qū)⒅梦锛芾龉耋w，使置物架相對于柜體具有較低的位置，因此能夠容易地對置物架進行儲物及取物操作，然后通過外力將置物架推到柜體中，并通過卡扣結構將兩者固定即可。相比于現有技術中的吊柜，本實用新型不必配置額外的登高設備即可方便地對吊柜進行物品取放操作。

技術特征：

1.一種便于使用的吊柜，包括柜體和柜門，其特征在于：所述柜體的內部設有置物架，所述置物架的兩端均通過平行四邊形連桿機構與所述柜體的兩側可轉動連接；所述置物架的底端與所述柜體的底面之間具有避讓間距，以便于所述置物架進出所述柜體；所述置物架與所述柜體的內壁之間還設置有用于將所述置物架固定在所述柜體中的卡扣結構；

2.根據權利要求1所述的便于使用的吊柜，其特征在于：所述置物架包括左側板、右側板以及連接在所述左側板與所述右側板之間的若干個隔板，所述左側板、所述右側板分別通過所述平行四邊形連桿機構與所述柜體的左側壁、右側壁相連接。

3.根據權利要求2所述的便于使用的吊柜，其特征在于：所述置物架還包括背板，所述背板連接在所述左側板的后端與所述右側板的后端之間。

4.根據權利要求1所述的便于使用的吊柜，其特征在于：所述平行四邊形連桿機構包括互相平行的兩個活動連桿，所述活動連桿在豎直狀與水平狀之間轉動，當所述活動連桿處于豎直狀時，所述置物架位于所述柜體的內部，且所述置物架通過所述卡扣結構與所述柜體固定，當所述活動連桿處于水平狀時，所述置物架位于所述柜體的外部。

5.根據權利要求4所述的便于使用的吊柜，其特征在于：所述柜體內還設置有限位塊，當所述活動連桿處于水平狀時，至少一個所述活動連桿與所述限位塊相抵。

6.根據權利要求4所述的便于使用的吊柜，其特征在于：至少一個所述活動連桿與所述柜體之間連接有旋轉阻尼緩沖器。

7.根據權利要求1所述的便于使用的吊柜，其特征在于：所述柜體、所述柜門、所述平行四邊形連桿機構及所述置物架均為鋁制。

技術總結
本技術公開了一種便于使用的吊柜，屬于家具領域，包括柜體和柜門，柜體的內部設有置物架，置物架的兩端均通過平行四邊形連桿機構與柜體的兩側可轉動連接；置物架的底端與柜體的底面之間具有避讓間距，以便于置物架進出柜體；置物架與柜體的內壁之間還設置有用于將置物架固定在柜體中的卡扣結構。本技術使用時，無論是儲物還是取物，均能夠?qū)⒅梦锛芾龉耋w，使置物架相對于柜體具有較低的位置，因此能夠容易地對置物架進行儲物及取物操作，然后通過外力將置物架推到柜體中，并通過卡扣結構將兩者固定即可。相比于現有技術中的吊柜，本技術不必配置額外的登高設備即可方便地對吊柜進行物品取放操作。

技術研發人員：王秀麗,朱敏峰,楊起龍
受保護的技術使用者：上海匯海康南船舶科技工程有限公司
技術研發日：20240417
技術公布日：2025/4/28
