本技術實施例涉及門欄的，尤其涉及一種裝配式門欄。

背景技術：

1、現有的防護門采用通常由門框及欄條組成，在加工過程中，具體生產時，均是通過將門框與欄條焊接的方式進行，由于欄條較多，故焊接步驟較多，使得生產效率低下，且生產成本較高。

技術實現思路

1、本實用新型為解決上述背景技術中提出的技術問題，提供了一種裝配式門欄。

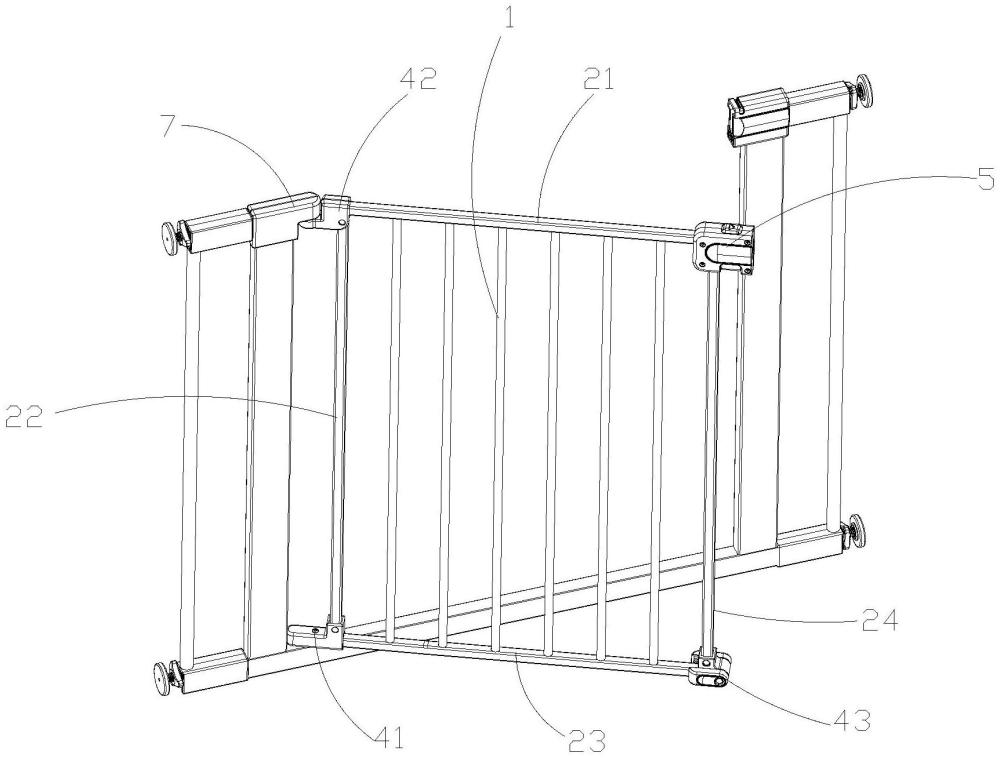

2、本實用新型提供了一種裝配式門欄，包括由多條欄邊連接形成的欄框及多條欄條；多條所述欄邊包括依次連接的上欄、左欄、下欄及右欄；所述上欄與所述下欄相對設置，所述左欄與右欄相對設置；相鄰兩條欄邊通過連接件連接在一起；所述上欄朝向下欄的一端間隔設置有多個第一槽，所述下欄朝向所述上欄的一端設有與多個第一槽一一對應的多個第二槽，每一條所述欄條被限位在對應設置的第一槽與第二槽之間。

3、進一步地，所述連接件包括第一轉接件；所述第一轉接件包括第一連接部及從所述第一連接部向遠離所述左欄的方向延伸的第一轉接部；所述第一連接部設有供所述下欄插入的第一左槽及與所述第一左槽相通供所述左欄插入的第一下槽。

4、進一步地，所述第一轉接部設有與所述第一左槽相通的延伸槽；所述左欄的末端插入到所述延伸槽內。

5、進一步地，所述連接件包括第二轉接件；所述第二轉接件包括第二連接部及從所述第二連接部向遠離所述左欄的方向延伸的第二轉接部；所述第二連接部設有供所述上欄插入的第二左槽及與所述第二左槽相通供所述左欄插入的上槽。

6、進一步地，所述第二轉接部連接于所述第二連接部的下部使所述第二連接部形成避位部。

7、進一步地，所述連接件包括設置在所述右欄與所述下欄連接處的連接座，所述連接座設置有用于供所述右欄插入的第二下槽及供所述下欄插入且與所述第二下槽相通的右槽。

8、進一步地，所述連接件包括l型片，所述l型片的水平部分抵接于所述上欄朝向所述下欄的一面，所述l型片的豎直部分抵接于所述右欄朝向所述左欄的一面。

9、進一步地，所述右欄與所述上欄的連接處還裝設有門鎖。

10、進一步地，所述連接件均設置有多個第一鉚孔；所述欄邊設置有至少一個第二鉚孔，所述欄邊通過鉚釘穿過對應的第一鉚孔及第二鉚孔與對應的連接件鉚接。

11、本實用新型還提供一種防護門，包括安裝位及與所述安裝位可轉動連接的如上述所述的裝配式門欄；所述裝配式門欄通過所述第一轉接部及所述第二轉接部與所述安裝位可轉動連接。

12、采用上述的技術方案，本實用新型具有至少以下益效果是：本實用新型組裝時，通過將欄邊限位在第一槽及第二槽之間，克服傳統門欄裝配時需要多次焊接所帶來的工序繁雜，成本較高的問題，且能夠避免焊接所帶來的門欄外觀不美觀的問題。

技術特征：

1.一種裝配式門欄，其特征在于：包括由多條欄邊連接形成的欄框及多條欄條；多條所述欄邊包括依次連接的上欄、左欄、下欄及右欄；所述上欄與所述下欄相對設置，所述左欄與右欄相對設置；相鄰兩條欄邊通過連接件連接在一起；所述上欄朝向下欄的一端間隔設置有多個第一槽，所述下欄朝向所述上欄的一端設有與多個第一槽一一對應的多個第二槽，每一條所述欄條被限位在對應設置的第一槽與第二槽之間。

2.如權利要求1所述的裝配式門欄，其特征在于：所述連接件包括第一轉接件；所述第一轉接件包括第一連接部及從所述第一連接部向遠離所述左欄的方向延伸的第一轉接部；所述第一連接部設有供所述下欄插入的第一左槽及與所述第一左槽相通供所述左欄插入的第一下槽。

3.如權利要求2所述的裝配式門欄，其特征在于：所述第一轉接部設有與所述第一左槽相通的延伸槽；所述左欄的末端插入到所述延伸槽內。

4.如權利要求1所述的裝配式門欄，其特征在于：所述連接件包括第二轉接件；所述第二轉接件包括第二連接部及從所述第二連接部向遠離所述左欄的方向延伸的第二轉接部；所述第二連接部設有供所述上欄插入的第二左槽及與所述第二左槽相通供所述左欄插入的上槽。

5.如權利要求4所述的裝配式門欄，其特征在于：所述第二轉接部連接于所述第二連接部的下部使所述第二連接部形成避位部。

6.如權利要求1所述的裝配式門欄，其特征在于：所述連接件包括設置在所述右欄與所述下欄連接處的連接座，所述連接座設置有用于供所述右欄插入的第二下槽及供所述下欄插入且與所述第二下槽相通的右槽。

7.如權利要求1所述的裝配式門欄，其特征在于：所述連接件包括l型片，所述l型片的水平部分抵接于所述上欄朝向所述下欄的一面，所述l型片的豎直部分抵接于所述右欄朝向所述左欄的一面。

8.如權利要求7所述的裝配式門欄，其特征在于：所述右欄與所述上欄的連接處還裝設有門鎖。

9.如權利要求1-8任一項所述的裝配式門欄，其特征在于：所述連接件均設置有多個第一鉚孔；所述欄邊設置有至少一個第二鉚孔，所述欄邊通過鉚釘穿過對應的第一鉚孔及第二鉚孔與對應的連接件鉚接。

10.一種防護門，其特征在于，包括安裝位及與所述安裝位可轉動連接的如權利1-9任一項所述的裝配式門欄；所述連接件包括第一轉接件和第二轉接件；所述第一轉接件包括第一連接部及從所述第一連接部向遠離所述左欄的方向延伸的第一轉接部，所述第二轉接件包括第二連接部及從所述第二連接部向遠離所述左欄的方向延伸的第二轉接部，所述裝配式門欄通過所述第一轉接部及所述第二轉接部與所述安裝位可轉動連接。

技術總結
本技術公開一種裝配式門欄及防護門，所述裝配時門欄包括欄框及欄條；所述欄框包多條欄邊；相鄰兩條欄邊通過連接件連接在一起；所述上欄朝向下欄的一端間隔設置有多個第一槽，所述下欄設有與多個第一槽一一對應的多個第二槽，每一條所述欄條被限位在對應設置的第一槽與第二槽之間。本技術組裝時，通過將欄邊限位在第一槽及第二槽之間，克服傳統門欄裝配時需要多次焊接所帶來的工序繁雜，成本較高的問題。

技術研發人員：丁生
受保護的技術使用者：東莞市豫哲信五金塑膠制品有限公司
技術研發日：20240412
技術公布日：2025/4/28
