本技術涉及一種食物加工裝置，尤其涉及一種帶有安全保護結構的食物加工機。

背景技術：

1、現有食物加工機(如碎肉機、攪拌機)中為保證安全，往往都設有安全保護結構，以避免操作者收到傷害，如圖1、圖2和3所示，為現有的一款食物加工機，其包括杯體2a、杯蓋21a、旋轉刀片22a及主機1a，旋轉刀片22a置于杯體2a內并具有中軸；杯蓋21a能啟閉地設于杯體2a的端口上并具有供中軸上端伸出的通孔，該杯蓋21a的上端面具有凸筋23a；主機1a能脫卸地設于杯蓋21a上，主機1a包括殼體、電機4a、開關連桿5a、開關支架6a、按鈕3a和微動開關7a，電機4a設于殼體內并動力輸出端能與中軸連接；開關支架6a設于電機4a一側并能升降，開關連桿5a的底端形成觸發筋61a；微動開關7a設于開關支架6a上并能隨開關支架6a升降，微動開關7a能與電機4a聯動；開關連桿5a設于電機4a一側并能升降，開關連桿5a的上端位于按鈕3a下方位置，開關連桿5a的下端能伸縮地設于開關支架6a上并套設有連桿彈簧52a，按鈕3a通過按鍵彈簧31a設于殼體的上端。開關連桿5a、開關支架6a、按鈕3a和微動開關7a有兩組，分別實現高速和低速控制。

2、工作原理：

3、主機1a獨立狀態下，開關支架6a在連桿彈簧52a作用下，始終保持向下運行的趨勢，觸發筋61a伸出；此時按壓按鈕3a，按鈕3a驅動開關連桿5a向下移動，開關連桿5a的底端不能觸碰到微動開關7a的觸碰片71a，微動開關7a處于關閉狀態，電機4a不通電，旋轉刀片22a不工作。

4、當主機1a適配于杯蓋21a上后，觸發筋61a受凸筋23a的作用向上提升，這時開關支架6a帶動微動開關7a提升，此時按壓按鈕3a，按鈕3a驅動開關連桿5a向下移動，由于微動開關7a上升了一段距離，這時開關連桿5a的底端51a能觸碰到微動開關7a的觸碰片71a，微動開關7a處于開啟狀態，電機4a通電，旋轉刀片22a快速旋轉對食物進行攪碎。

5、上述結構雖然能實現安全保護的作用，但存在結構復雜、安裝繁瑣，制作成本較高的不足，因此，需要改進。

技術實現思路

1、本實用新型所要解決的第一個技術問題是針對上述的技術現狀而另外提供一種食物加工機安全保護結構。

2、本實用新型所要解決的第二個技術問題是針對上述的技術現狀而提供一種零部件少、組裝便捷且成本較低的食物加工機安全保護結構。

3、本實用新型解決上述第一個和第二個技術問題所采用的技術方案為：一種食物加工機安全保護結構，包括

4、杯體；

5、旋轉刀片，置于前述杯體內并具有中軸；

6、杯蓋，能啟閉地設于前述杯體的端口上并具有供前述中軸上端伸出的通孔，該杯蓋的上端面具有凸筋；以及

7、主機，能脫卸地設于前述杯蓋上并能驅動前述中軸旋轉，該主機上具有與凸筋配合的觸發筋；

8、其特征在于所述的主機包括

9、殼體；

10、電機，設于前述殼體內并動力輸出端能與前述中軸連接；

11、開關連桿，設于前述殼體上并能升降，該開關連桿的底端形成前述的觸發筋；

12、按鈕，設于前述殼體上；以及

13、微動開關，設于前述開關連桿的上端并能隨開關連桿升降，該微動開關位于按鈕下方，該微動開關與前述的電機聯動；

14、前述主機脫離杯蓋的狀態下，觸發筋向下伸出，按壓按鈕后，按鈕底面與微動開關的觸碰件之間具有間隙而不能觸發微動開關，電機未啟動；

15、前述主機適配于杯蓋的狀態下，觸發筋與凸筋相抵，開關連桿上升，按壓按鈕后，按鈕底面擠壓微動開關的觸碰件進而觸發微動開關，電機啟動。

16、所述的開關連桿上設有第一彈簧，該第一彈簧始終迫使開關連桿保持向下伸出的狀態。進一步，所述第一彈簧的上端與按鈕的下端面相抵。

17、作為優選，所述的殼體包括下殼及設于下殼端口的上殼，所述的按鈕活動地設于該上殼上端面，所述的電機設于下殼內，所述開關連桿位于下殼內并上端能向上伸出上殼的適配孔。

18、進一步，所述上殼內腔設有第二彈簧，該第二彈簧的頂端與按鈕下端面相抵。

19、作為優選，所述的第二彈簧為兩個并與第一彈簧呈等邊三角形布置。

20、按鈕與上殼的裝配結構優選如下設置：所述按鈕的下端面凸起有卡接部，對應地，所述的上殼具有供前述卡接部卡接并導向配合的卡孔。

21、開關連桿與微動開關的狀態結構優選如下設置：所述開關連桿的上端具有定位柱，位于定位柱兩側形成有用于卡接微動開關兩側的卡扣部，對應地，所述的微動開關具有與前述定位柱定位配合的定位孔。

22、作為優選，所述殼體底部具有與凸筋適配的凹槽，所述觸發筋位于該凹槽內。

23、與現有技術相比，本實用新型的優點在于：通過將微動開關設置于開關支架上，省去開關支架與連桿彈簧兩個零件，依舊能完成安全保護的作用，安裝維護變得更加方便快捷，同時節省產品材料成本與組裝的人工成本。

技術特征：

1.一種食物加工機安全保護結構，包括

2.根據權利要求1所述的食物加工機安全保護結構，其特征在于所述的開關連桿(3)上設有第一彈簧(61)，該第一彈簧(61)始終迫使開關連桿(3)保持向下伸出的狀態。

3.根據權利要求2所述的食物加工機安全保護結構，其特征在于所述第一彈簧(61)的上端與按鈕(13)的下端面相抵。

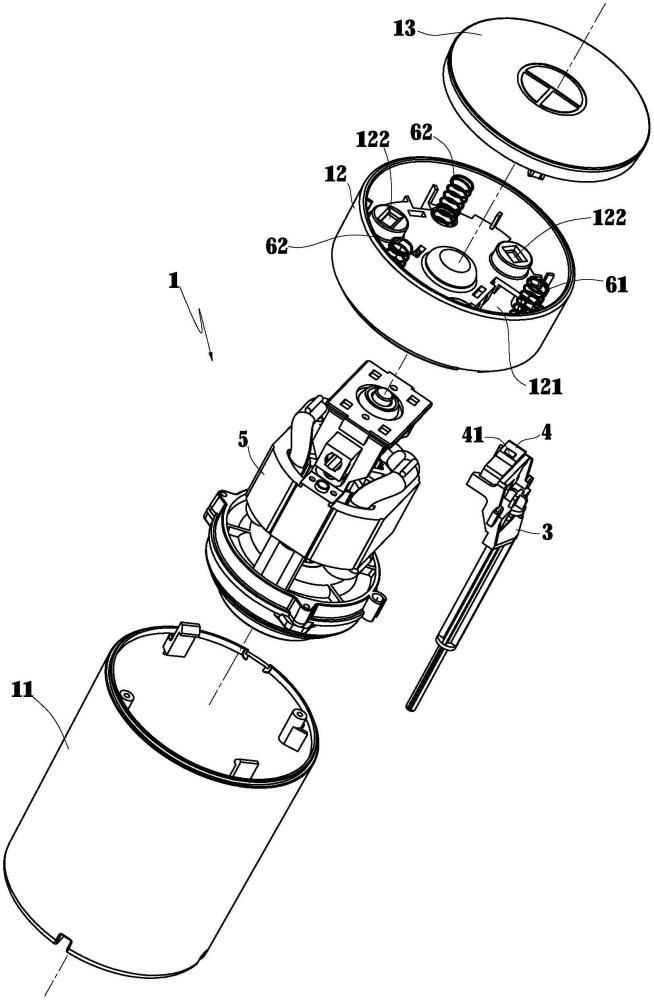

4.根據權利要求3所述的食物加工機安全保護結構，其特征在于所述的殼體(10)包括下殼(11)及設于下殼(11)端口的上殼(12)，所述的按鈕(13)活動地設于該上殼(12)上端面，所述的電機(5)設于下殼(11)內，所述開關連桿(3)位于下殼(11)內并上端能向上伸出上殼(12)的適配孔(121)。

5.根據權利要求4所述的食物加工機安全保護結構，其特征在于所述上殼(12)內腔設有第二彈簧(62)，該第二彈簧(62)的頂端與按鈕(13)下端面相抵。

6.根據權利要求5所述的食物加工機安全保護結構，其特征在于所述的第二彈簧(62)為兩個并與第一彈簧(61)呈等邊三角形布置。

7.根據權利要求4所述的食物加工機安全保護結構，其特征在于所述按鈕(13)的下端面凸起有卡接部(131)，對應地，所述的上殼(12)具有供前述卡接部(131)卡接并導向配合的卡孔(122)。

8.根據權利要求1所述的食物加工機安全保護結構，其特征在于所述開關連桿(3)的上端具有定位柱(33)，位于定位柱(33)兩側形成有用于卡接微動開關(4)兩側的卡扣部(32)，對應地，所述的微動開關(4)具有與前述定位柱(33)定位配合的定位孔(42)。

9.根據權利要求1所述的食物加工機安全保護結構，其特征在于所述殼體(10)底部具有與凸筋(23)適配的凹槽(111)，所述觸發筋(31)位于該凹槽(111)內。

技術總結
一種食物加工機安全保護結構，包括杯體、旋轉刀片、杯蓋及主機，其特征在于所述的主機包括殼體、電機、開關連桿、按鈕及微動開關，開關連桿設于前述殼體上并能升降，該開關連桿的底端形成前述的觸發筋；微動開關設于前述開關連桿的上端并能隨開關連桿升降，該微動開關位于按鈕下方，該微動開關與前述的電機聯動。通過將微動開關設置于開關支架上，并省去開關支架與連桿彈簧兩個零件，依舊能完成安全保護的作用，安裝維護變得更加方便快捷，同時節省產品材料成本與組裝的人工成本。

技術研發人員：貝國生,魏天崖
受保護的技術使用者：浙江萬冠電機有限公司
技術研發日：20240411
技術公布日：2025/4/28
