本技術涉及兒童美術用品，具體涉及一種整理收納架。

背景技術：

1、填色畫卷是兒童的一種重要娛樂方式，畫卷的外包裝是畫卷的一個重要環節。目前兒童畫卷以及它的包裝結構不方便放置和抽取，在拉展過程中容易導致畫紙破損，同時各類畫筆也不便與畫卷一同收納，因此兒童很難獨自完成準備與收納工作。

技術實現思路

1、本實用新型提供一種整理收納架，通過該裝置小朋友無需家長幫助，即可完全自行抽取紙卷進行填色游戲，用于填色的畫筆等文具也可以放置在儲物部件內，因此便于物品收納使用。

2、為了達到上述目的，本實用新型提供如下技術方案：一種整理收納架，其包括：長縱梁，所述長縱梁成對設置；中縱梁，所述中縱梁成對設置，并且所述中縱梁設置在所述長縱梁的一側；短縱梁，所述中縱梁成對設置，并且所述短縱梁設置在所述長縱梁遠離所述中縱梁的一側；斜架梁，所述斜架梁成對是指，并連接于所述長縱梁與對應的所述短縱梁頂端，兩個所述斜架梁分別沿長度方向間隔排列有多個相對滑槽；下橫梁，所述下橫梁水平連接于所述長縱梁與所述短縱梁底端；儲物部件，所述儲物部件通過四角連接于所述中縱梁與所述長縱梁之間；畫軸，所述畫軸水平設置兩個所述斜架梁之間，并通過兩端分別向?qū)?yīng)的所述滑槽內延伸。

3、優選的，還包括活動桌面，所述活動桌面水平設置在所述中縱梁頂部，并且通過鉸接軸與兩個所述長縱梁中部鉸接配合，兩個所述中縱梁頂部相互連接有支撐梁。

4、優選的，還包括卷輪，所述卷輪設置在任意一個所述斜架梁外部，并通過軸心與所述畫軸的一端固定連接；所述畫軸對應兩個所述斜架梁之間套設有海綿摩擦套。

5、優選的，所述長縱梁及所述中縱梁分別沿長度方向設有多組貫穿兩側的插槽和通孔，各個所述插槽及所述通孔均等距間隔排列；所述儲物部件四角分別設有向?qū)?yīng)的所述插槽內延伸的插頭，以及對應所述通孔的螺孔，并且各個所述螺孔內配合有貫穿所述通孔的螺栓。

6、優選的，所述儲物部件包括縱向間隔排列的上框架和下框架，所述下框架內水平設有鏤空隔板；所述上框架內活動嵌設有儲物槽。

7、本實用新型有益效果在于：將填色畫卷水平置于兩個斜架梁之間，再將畫軸穿過填色畫卷和滑槽從而完成定位，在填色繪畫時可將填色畫卷的紙卷向外拉伸，使填色畫卷自由在畫軸上旋轉，從而完成紙卷的展開，通過該裝置，填色畫卷隨用隨拉，無需再為其選擇專用的收納空間，因此使得小朋友在不需家長的幫忙下完全可以自行操作，而填色完成后，小朋友可通撕掉使用過的部分，或通過撥動填色畫圈進行回卷收納。另外，用于填色的畫筆、蠟筆等文具也可以放置在儲物部件內，因此便于物品收納使用。小朋友可以在活動桌面上進行繪畫，并且由于活動桌面前端可以上掀，因此多余的紙卷，可從活動桌面前端的下方繞回至后方，避免多余的紙卷造成干涉。為了便于填色畫卷的收納，小朋友可以通過旋轉卷輪來驅動填色畫卷旋轉，從而將展開的紙卷進行回卷收納。另外，儲物部件不但能夠提高長縱梁與中縱梁的穩定性，而且通過長縱梁及中縱梁的結構設置，可自由的進行搭配組合，例如改變儲物空間的大小及位置等，同時還可通過部件的替換實現不同的儲物需求。

技術特征：

1.一種整理收納架，其特征在于,包括：

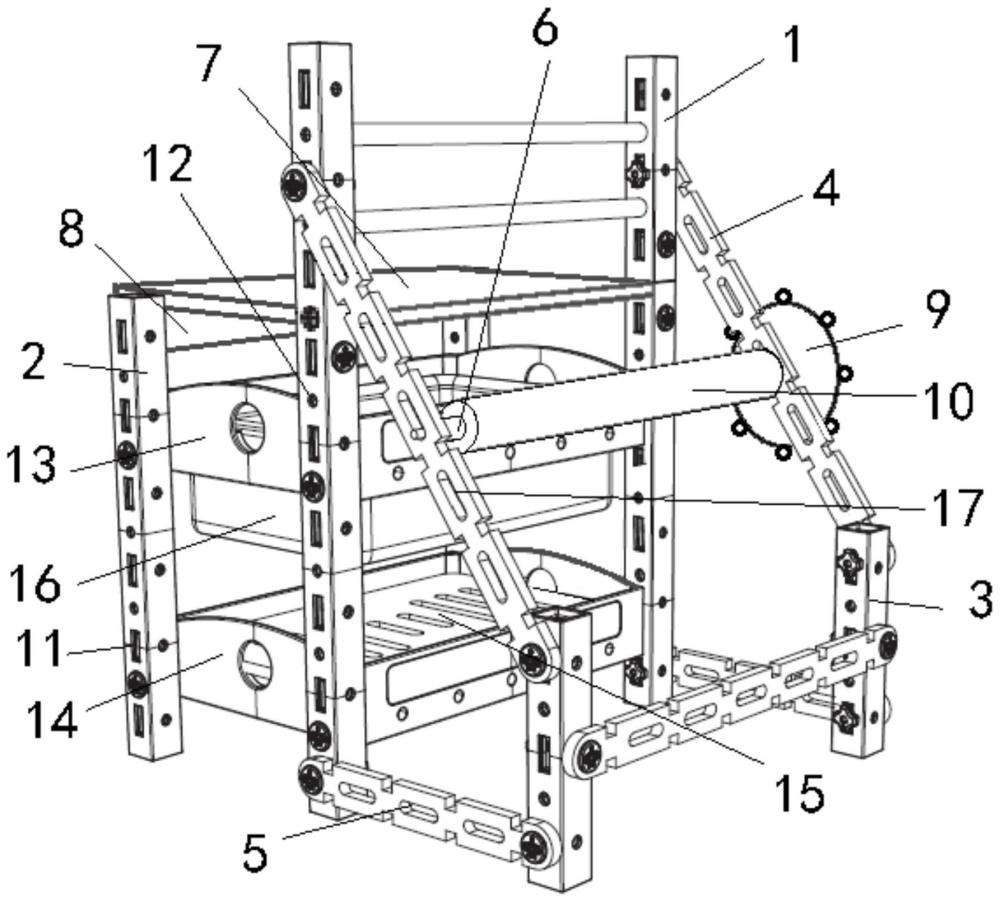

2.根據權利要求1所述的一種整理收納架，其特征在于：還包括活動桌面(7)，所述活動桌面(7)水平設置在所述中縱梁(2)頂部，并且通過鉸接軸與兩個所述長縱梁(1)中部鉸接配合，兩個所述中縱梁(2)頂部相互連接有支撐梁(8)。

3.根據權利要求1所述的一種整理收納架，其特征在于：還包括卷輪(9)，所述卷輪(9)設置在任意一個所述斜架梁(4)外部，并通過軸心與所述畫軸(6)的一端固定連接；所述畫軸(6)對應兩個所述斜架梁(4)之間套設有海綿摩擦套(10)。

4.根據權利要求1所述的一種整理收納架，其特征在于：所述長縱梁(1)及所述中縱梁(2)分別沿長度方向設有多組貫穿兩側的插槽(11)和通孔(12)，各個所述插槽(11)及所述通孔(12)均等距間隔排列；所述儲物部件四角分別設有向?qū)?yīng)的所述插槽(11)內延伸的插頭，以及對應所述通孔(12)的螺孔，并且各個所述螺孔內配合有貫穿所述通孔(12)的螺栓。

5.根據權利要求1所述的一種整理收納架，其特征在于：所述儲物部件包括縱向間隔排列的上框架(13)和下框架(14)，所述下框架(14)內水平設有鏤空隔板(15)；所述上框架(13)內活動嵌設有儲物槽(16)。

技術總結
本技術涉及兒童美術用品技術領域，具體涉及一種整理收納架，其包括：長縱梁，長縱梁成對設置；中縱梁，中縱梁成對設置，并且中縱梁設置在長縱梁的一側；短縱梁，中縱梁成對設置，并且短縱梁設置在長縱梁遠離中縱梁的一側；斜架梁，斜架梁成對是指，并連接于長縱梁與對應的短縱梁頂端，兩個斜架梁分別沿長度方向間隔排列有多個相對滑槽；儲物部件，儲物部件通過四角連接于中縱梁與長縱梁之間；畫軸，畫軸水平設置兩個斜架梁之間，并通過兩端分別向?qū)?yīng)的滑槽內延伸。通過該裝置小朋友無需家長幫助，即可完全自行抽取紙卷進行填色游戲，用于填色的畫筆等文具也可以放置在儲物部件內，因此便于物品收納使用。
