本技術屬于建筑施工，尤其涉及一種陽光板幕墻的消防救援窗。

背景技術：

1、陽光板幕墻是一種新型的建筑外墻裝飾材料，具有良好的透光性能和耐候性能，廣泛應用于高層建筑、商業中心、辦公樓、工廠廠房、體育場館等領域。陽光板幕墻的應用效果良好，能有效提高建筑的形象和品位，改善室內環境，降低能耗，得到越來越多的設計師的青睞。

2、同時，為確保房屋內的人員能夠在火災等緊急情況下安全疏散和得到救援，消防設施規范要求在房屋外墻上，每隔一定距離設置消防救援窗。

3、消防救援窗是用于救援的窗戶，發生險情時供消防救援人員爬進建筑物開展救援活動，有救援和逃生功能。

4、目前缺乏針對外立面陽光板幕墻的消防救援窗的成熟做法，有必要對此做專門的研究。

5、現有的技術：

6、現有的做法類似雙層玻璃幕墻或金屬幕墻的做法：

7、1.內側墻設置開啟窗，外側幕墻在對應的位置處設置開啟扇；

8、2.內側墻設置開啟窗，外側幕墻在對應的位置處不設置開啟扇，采取直接破拆的方式；

9、現有的做法的缺點是：

10、1.外側墻體的開啟扇設置破壞了幕墻的連續性外觀；

11、2.不設置開啟扇的陽光板幕墻，未考慮破拆后的局部更換；

12、3.未考慮救援通道的堅固性；

13、針對以上問題，故，有必要對其進行改進。

技術實現思路

1、本實用新型的目的在于提供一種結構簡單，設計巧妙的陽光板幕墻的消防救援窗，既能保證陽光板幕墻獨特外觀的完整性，又能保證其具備救援和逃生通道的堅固性，同時，本實用新型的外側幕墻陽光板是可局部更換的。

2、為了達到以上目的，本實用新型所采用的技術方案是：一種陽光板幕墻的消防救援窗，包括相對布設的平開窗和幕墻陽光板；其中，平開窗上下端固設于外墻上，幕墻陽光板通過幕墻立柱的上下端固定，幕墻立柱的上下端分別通過鍍鋅鋼管梁固定，鍍鋅鋼管梁固定在外墻的預埋件上；鍍鋅鋼管梁與幕墻立柱之間通過對穿不銹鋼螺栓和u型件連接。

3、作為本實用新型的一種優選方案，所述平開窗下方，在鍍鋅鋼管梁頂面固定有鍍鋅方墊管，鍍鋅方墊管的上表面通過自攻螺絲固定有防滑鋼板。

4、作為本實用新型的一種優選方案，所述幕墻陽光板與幕墻立柱的上下端之間通過陽光板緊固件連接。

5、作為本實用新型的一種優選方案，所述幕墻陽光板包括多個插接式陽光板、第一平接式陽光板和第二平接式陽光板；其中，與平開窗位置相對應處為第一平接式陽光板和第二平接式陽光板，與幕墻立柱位置相對應處為多個插接式陽光板，插接式陽光板、第一平接式陽光板和第二平接式陽光板可拆式連接。

6、作為本實用新型的一種優選方案，所述插接式陽光板包括陽光板本體、位于陽光板本體兩端的橢圓榫頭和橢圓卯槽，相鄰插接式陽光板連接時，橢圓榫頭插入橢圓卯槽實現兩者裝配；所述陽光板本體的兩端分別形成有第一內凹槽和第二內凹槽，第一內凹槽和第二內凹槽分別位于橢圓卯槽和橢圓榫頭的上端，相鄰插接式陽光板連接時，第一內凹槽和第二內凹槽裝配形成“┴”型結構的第一卡槽。

7、作為本實用新型的一種優選方案，所述第一平接式陽光板包括第一平接板本體、位于第一平接板本體兩端的第一橢圓卯槽和半圓榫頭；插接式陽光板與第一平接式陽光板裝配時，插接式陽光板上的橢圓榫頭插入第一平接式陽光板的第一橢圓卯槽即可；所述第一平接板本體的兩端分別形成有第三內凹槽和第四內凹槽，第三內凹槽和第四內凹槽分別位于第一橢圓卯槽和半圓榫頭的上端，插接式陽光板與第一平接式陽光板裝配時，第二內凹槽和第三內凹槽裝配形成“┴”型結構的第二卡槽。

8、作為本實用新型的一種優選方案，所述第二平接式陽光板包括第二平接板本體、位于第二平接板本體兩端的第二半圓卯槽和第二橢圓榫頭；第一平接式陽光板與第二平接式陽光板裝配時，第一平接式陽光板上的半圓榫頭插入第二平接式陽光板的第二半圓卯槽即可；所述第二平接板本體的兩端分別形成有第五內凹槽和第六內凹槽，第五內凹槽和第六內凹槽分別位于第二半圓卯槽和第二橢圓榫頭的上端，第一平接式陽光板與第二平接式陽光板裝配時，第四內凹槽和第五內凹槽裝配形成“┴”型結構的第三卡槽。

9、作為本實用新型的一種優選方案，所述第一平接式陽光板與第二平接式陽光板連接處形成有空隙槽，空隙槽位于半圓榫頭和第二半圓卯槽的上端，空隙槽與第三卡槽相連通。

10、作為本實用新型的一種優選方案，所述第二平接式陽光板與插接式陽光板裝配時，第二平接式陽光板的第二橢圓榫頭插入插接式陽光板的橢圓卯槽即可；所述第二平接式陽光板與插接式陽光板裝配時，第六內凹槽與第一內凹槽裝配形成“┴”型結構的第四卡槽。

11、作為本實用新型的一種優選方案，所述陽光板緊固件前端形成有t型卡件，t型卡件分別與第一卡槽、第二卡槽、第三卡槽和第四卡槽相適配卡接，陽光板緊固件的后端通過緊固螺絲固定在幕墻立柱上。

12、本實用新型的有益效果是：

13、1.本實用新型結構簡單，通過相對布設的平開窗和幕墻陽光板，幕墻立柱在平開窗對應的位置斷開，同時在支撐幕墻立柱的鍍鋅鋼管梁上方鋪設防滑鋼板，保證了救援通道的通暢性和堅固性。

14、2.本實用新型設計巧妙，利用幕墻陽光板材料的可破拆性，幕墻上不設置開啟扇，救援時直接對幕墻陽光板進行手工破拆，既能保證陽光板幕墻獨特外觀的完整性。

15、3.本實用新型外側幕墻陽光板是可局部更換的，在平開窗對應的采用平接式陽光板，在救援破拆后，可以直接采用平推的方式，更換損壞的幕墻板，而不需要對整個幕墻面拆除后重新插接。

16、4.本實用新型通過插接式陽光板、第一平接式陽光板和第二平接式陽光板可拆式連接，第一平接式陽光板和第二平接式陽光板可以直接采用平推的方式，更換損壞的幕墻板，在平推過程中，板的厚度方向不會發生擠壓；平推到位后，將陽光板緊固件與幕墻柱連接，完成更換工作。

17、5.本實用新型在第一平接式陽光板與第二平接式陽光板連接處形成有空隙槽，空隙槽的作用時便于平推關閉時，第一平接式陽光板與第二平接式陽光板側面不會發生擠碰。

技術特征：

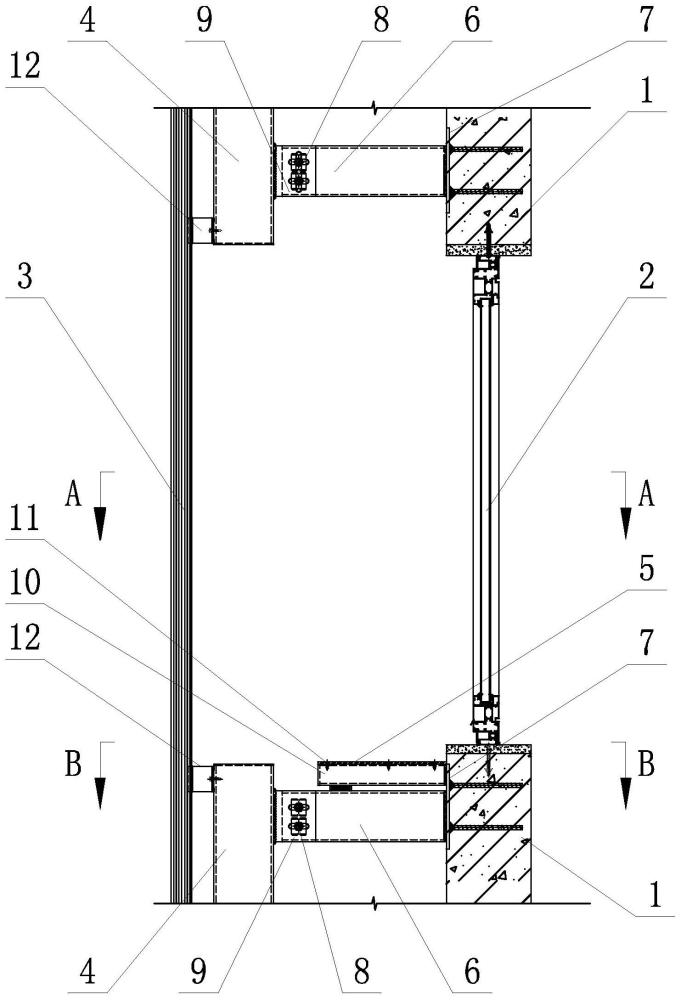

1.一種陽光板幕墻的消防救援窗，其特征在于：包括相對布設的平開窗(2)和幕墻陽光板(3)；其中，平開窗(2)上下端固設于外墻(1)上，幕墻陽光板(3)通過幕墻立柱(4)的上下端固定，幕墻立柱(4)的上下端分別通過鍍鋅鋼管梁(6)固定，鍍鋅鋼管梁(6)固定在外墻(1)的預埋件(7)上；鍍鋅鋼管梁(6)與幕墻立柱(4)之間通過對穿不銹鋼螺栓(8)和u型件(9)連接。

2.根據權利要求1所述的一種陽光板幕墻的消防救援窗，其特征在于：所述平開窗(2)下方，在鍍鋅鋼管梁(6)頂面固定有鍍鋅方墊管(10)，鍍鋅方墊管(10)的上表面通過自攻螺絲(11)固定有防滑鋼板(5)。

3.根據權利要求1所述的一種陽光板幕墻的消防救援窗，其特征在于：所述幕墻陽光板(3)與幕墻立柱(4)的上下端之間通過陽光板緊固件(12)連接。

4.根據權利要求3所述的一種陽光板幕墻的消防救援窗，其特征在于：所述幕墻陽光板(3)包括多個插接式陽光板(30)、第一平接式陽光板(40)和第二平接式陽光板(50)；其中，與平開窗(2)位置相對應處為第一平接式陽光板(40)和第二平接式陽光板(50)，與幕墻立柱(4)位置相對應處為多個插接式陽光板(30)。

5.根據權利要求4所述的一種陽光板幕墻的消防救援窗，其特征在于：所述插接式陽光板(30)包括陽光板本體(31)、位于陽光板本體(31)兩端的橢圓榫頭(32)和橢圓卯槽(33)，相鄰插接式陽光板(30)連接時，橢圓榫頭(32)插入橢圓卯槽(33)實現兩者裝配；所述陽光板本體(31)的兩端分別形成有第一內凹槽(34)和第二內凹槽(35)，第一內凹槽(34)和第二內凹槽(35)分別位于橢圓卯槽(33)和橢圓榫頭(32)的上端，相鄰插接式陽光板(30)連接時，第一內凹槽(34)和第二內凹槽(35)裝配形成“┴”型結構的第一卡槽(36)。

6.根據權利要求4所述的一種陽光板幕墻的消防救援窗，其特征在于：所述第一平接式陽光板(40)包括第一平接板本體(41)、位于第一平接板本體(41)兩端的第一橢圓卯槽(42)和半圓榫頭(43)；插接式陽光板(30)與第一平接式陽光板(40)裝配時，插接式陽光板(30)上的橢圓榫頭(32)插入第一平接式陽光板(40)的第一橢圓卯槽(42)即可；所述第一平接板本體(41)的兩端分別形成有第三內凹槽(44)和第四內凹槽(45)，第三內凹槽(44)和第四內凹槽(45)分別位于第一橢圓卯槽(42)和半圓榫頭(43)的上端，插接式陽光板(30)與第一平接式陽光板(40)裝配時，第二內凹槽(35)和第三內凹槽(44)裝配形成“┴”型結構的第二卡槽(46)。

7.根據權利要求4所述的一種陽光板幕墻的消防救援窗，其特征在于：所述第二平接式陽光板(50)包括第二平接板本體(51)、位于第二平接板本體(51)兩端的第二半圓卯槽(52)和第二橢圓榫頭(53)；第一平接式陽光板(40)與第二平接式陽光板(50)裝配時，第一平接式陽光板(40)上的半圓榫頭(43)插入第二平接式陽光板(50)的第二半圓卯槽(52)即可；所述第二平接板本體(51)的兩端分別形成有第五內凹槽(54)和第六內凹槽(55)，第五內凹槽(54)和第六內凹槽(55)分別位于第二半圓卯槽(52)和第二橢圓榫頭(53)的上端，第一平接式陽光板(40)與第二平接式陽光板(50)裝配時，第四內凹槽(45)和第五內凹槽(54)裝配形成“┴”型結構的第三卡槽(56)。

8.根據權利要求4所述的一種陽光板幕墻的消防救援窗，其特征在于：所述第一平接式陽光板(40)與第二平接式陽光板(50)連接處形成有空隙槽(14)，空隙槽(14)位于半圓榫頭(43)和第二半圓卯槽(52)的上端，空隙槽(14)與第三卡槽(56)相連通。

9.根據權利要求4所述的一種陽光板幕墻的消防救援窗，其特征在于：所述第二平接式陽光板(50)與插接式陽光板(30)裝配時，第二平接式陽光板(50)的第二橢圓榫頭(53)插入插接式陽光板(30)的橢圓卯槽(33)即可；所述第二平接式陽光板(50)與插接式陽光板(30)裝配時，第六內凹槽(55)與第一內凹槽(34)裝配形成“┴”型結構的第四卡槽(15)。

10.根據權利要求3-9任意一項所述的一種陽光板幕墻的消防救援窗，其特征在于：所述陽光板緊固件(12)前端形成有t型卡件(13)，t型卡件(13)分別與第一卡槽(36)、第二卡槽(46)、第三卡槽(56)和第四卡槽(15)相適配卡接，陽光板緊固件(12)的后端通過緊固螺絲固定在幕墻立柱(4)上。

技術總結
本技術涉及一種陽光板幕墻的消防救援窗，包括相對布設的平開窗和幕墻陽光板；其中，平開窗上下端固設于外墻上，幕墻陽光板通過幕墻立柱的上下端固定，幕墻立柱的上下端分別通過鍍鋅鋼管梁固定，鍍鋅鋼管梁固定在外墻的預埋件上；鍍鋅鋼管梁與幕墻立柱之間通過對穿不銹鋼螺栓和U型件連接；本技術結構簡單，通過相對布設的平開窗和幕墻陽光板，幕墻立柱在平開窗對應的位置斷開，同時在支撐幕墻立柱的鍍鋅鋼管梁上方鋪設防滑鋼板，保證了救援通道的通暢性和堅固性。
