本技術涉及一種地毯，具體涉及一種模塊化構件及地墊物。

背景技術：

1、地毯或者地墊等，是常用的一種地面鋪敷物，除了裝飾作用外，還起到隔離地面，以保持清潔，防滑、防水以及防塵等作用。

2、然而，在現有技術中，無論是地毯，還是地墊，都是定制和批量生產的，一旦出現局部損壞或者局部污染，需要整體進行更換或清潔，不僅清潔十分不便，而且經濟性較差。

3、因此，如何提供一種模塊化構件及地墊物，以實現地墊物的模塊化拼接，降低制造成本和維護成本，是本實用新型亟需解決的技術問題。

技術實現思路

1、本實用新型的目的是如何提供一種模塊化構件及地墊物，可以實現地墊物的模塊化拼接，降低制造成本和維護成本。

2、為了達到上述目的，本實用新型提供一種模塊化構件，包括：

3、底板本體；

4、設置于所述底板本體上并用于設置填充物的限位槽；

5、若干設置于所述底板本體上的肋條，且各肋條圍合形成所述限位槽。

6、進一步作為優選地，所述肋條為從所述底板本體的上表面凸起而形成的隔板條，或者可拆卸地設置于所述底板本體上的隔板條。

7、進一步作為優選地，所述肋條的高度為所述填充物的平均直徑的二分之一至三分之一。

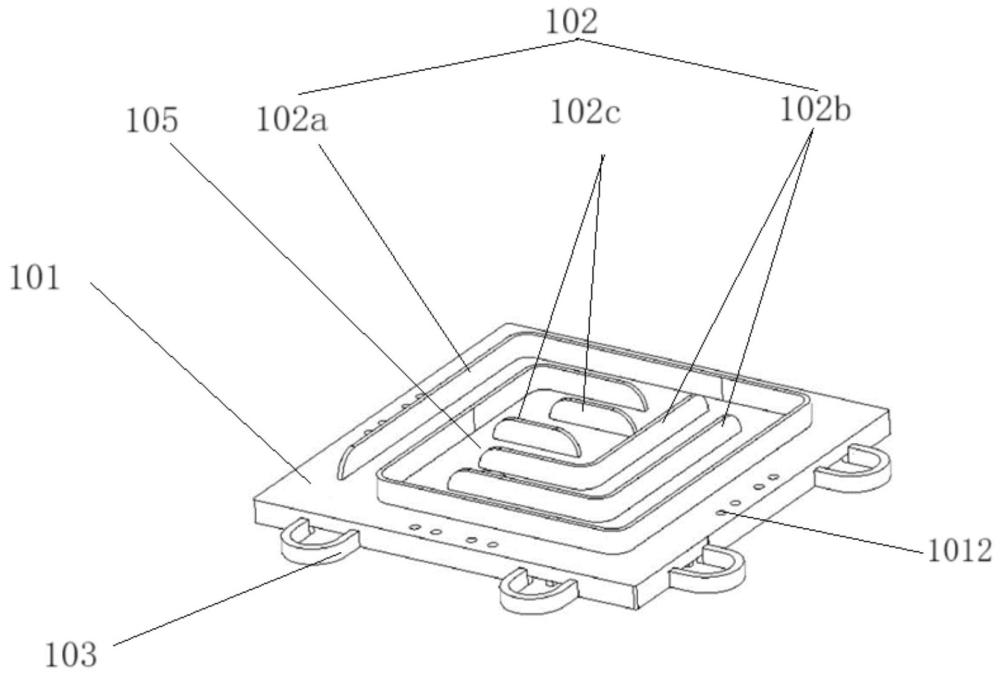

8、進一步作為優選地，所述肋條包括：位于最外側的回形區段、設置于所述回形區段的內側且相互平行的折彎段，以及設置于所述回形區段和所述折彎段之間且相互平行的平行段；其中，所述回形區段的外側留有填充空間，以使得所述填充物填充填充空間后，圍繞所述回形區段的外側周向布置，并覆蓋所述底板本體的最外周。

9、進一步作為優選地，所述底板本體上開設有一固定孔，用于通過所述填充物的自由端，并阻擋所述填充物的固定端。

10、進一步作為優選地，所述限位槽的限位路徑為回字型、蛇形或圓盤形中的任意一種或兩者以上的組合。

11、進一步作為優選地，所述底板本體上開設有若干個排水孔；并且，各排水孔沿所述底板本體的周向布置；

12、進一步作為優選地，所述底板本體的下表面開設有呈網格狀的鏤空區。

13、進一步作為優選地，還包括：開設于所述底板本體的一側的下表面和側壁上的卡槽、設置于所述底板本體的另一側并用于被卡入所述卡槽的卡合部；其中，所述卡合部用于卡入另一個底板本體的卡槽內，以實現相鄰的兩個底板本體卡接后，保持高度一致；

14、所述卡合部和所述卡槽至少有若干對，且沿所述底板本體的周向分布。

15、進一步作為優選地，所述底板本體的形狀為矩形；所述卡合部為鏤空的半圓弧形；所述底板本體上開設一鏤空槽，至少設置于所述鏤空槽內的卡合件，其中，各卡合件與所述鏤空槽的槽壁之間的卡合空間形成所述卡槽。

16、進一步作為優選地，所述填充物為線繩或橡膠。。

17、本申請還提供了一種地墊物，包括：若干個上述模塊化構件。

18、與現有技術相比，本申請提供的模塊化構件及地墊物，可以實現地墊物的模塊化拼接，降低制造成本和維護成本。

技術特征：

1.一種模塊化構件，其特征在于，包括：

2.根據權利要求1所述的模塊化構件，其特征在于，所述肋條為從所述底板本體的上表面凸起而形成的隔板條，或者可拆卸地設置于所述底板本體上的隔板條。

3.根據權利要求1所述的模塊化構件，其特征在于，所述肋條的高度為所述填充物的平均直徑的二分之一至三分之一。

4.根據權利要求1所述的模塊化構件，其特征在于，所述肋條包括：位于最外側的回形區段、設置于所述回形區段的內側且相互平行的折彎段，以及設置于所述回形區段和所述折彎段之間且相互平行的平行段；其中，所述回形區段的外側留有填充空間，以使得所述填充物填充填充空間后，圍繞所述回形區段的外側周向布置，并覆蓋所述底板本體的最外周。

5.根據權利要求1所述的模塊化構件，其特征在于，所述底板本體上開設有一固定孔，用于通過所述填充物的自由端，并阻擋所述填充物的固定端。

6.根據權利要求1所述的模塊化構件，其特征在于，所述限位槽的限位路徑為回字型或圓盤形中的任意一種或兩者以上的組合。

7.根據權利要求1所述的模塊化構件，其特征在于，所述底板本體上開設有若干個排水孔；并且，各排水孔沿所述底板本體的周向布置。

8.根據權利要求1所述的模塊化構件，其特征在于，所述底板本體的下表面開設有呈網格狀的鏤空區。

9.根據權利要求1所述的模塊化構件，其特征在于，還包括：開設于所述底板本體的一側的下表面和側壁上的卡槽、設置于所述底板本體的另一側并用于被卡入所述卡槽的卡合部；其中，所述卡合部用于卡入另一個底板本體的卡槽內，以實現相鄰的兩個底板本體卡接后，保持高度一致；

10.根據權利要求9所述的模塊化構件，其特征在于，所述底板本體的形狀為矩形；所述卡合部為鏤空的半圓弧形；所述底板本體上開設一鏤空槽，至少設置于所述鏤空槽內的卡合件，其中，各卡合件與所述鏤空槽的槽壁之間的卡合空間形成所述卡槽。

11.根據權利要求1至10中任意一項所述的模塊化構件，其特征在于，所述填充物為線繩或橡膠。

12.一種地墊物，其特征在于，包括：若干個權利要求1至11中任意一項所述的模塊化構件。

技術總結
本技術提供了一種模塊化構件及地墊物，該模塊化構件主要是由底板本體，以及設置于底板本體上并用于固定填充物的限位槽等構成。與現有技術相比，本技術可以實現地墊物的模塊化拼接，降低制造成本和維護成本。

技術研發人員：繆立峰
受保護的技術使用者：上海富立佳科技有限公司
技術研發日：20240410
技術公布日：2025/3/20
