本技術涉及防火門，具體是一種安全性高的防護防火門抗風壓防脫離金屬構件。

背景技術：

1、防火門，是指在一定時間內能滿足耐火穩定性、完整性和隔熱性要求的門，在地鐵高鐵隧道的區間聯絡通道中，常會使用到防火門，而門在關閉或開啟狀態下，有被風壓或者外力破壞的風險，而使得門扇跌落在軌道或交通通道處，造成其他正在通過的車輛或人員受損傷傷的事故，為了提高防火門的防脫落性，便需要使用到相應的防脫落保護結構。

2、現有授權公告號為cn213269633u的實用新型公開了一種鋼質抗風壓防火門，通過設置安裝了第一限位機構，開啟時第一限位機構的限位繩索向外側拉伸，可對防火門的開啟速度進行限制，可防止防火門收到風壓的影響猛加速，在裝置未鎖緊，增加抗風壓能力，通過設置安裝了第二限位機構，由于第一限位機構和第二限位機構的分布位置不同，可進一步對防火門進行限位，增加防火門的抗風壓能力。

3、采用上述技術方案，雖然可對防火門的開啟速度進行限制，進而增加防火門的抗風壓能力，但上述技術方案，限位機構是與門框相連的，缺少安全性高的抗風壓防脫離結構，導致在大風壓或外力破壞下防火門容易跟隨門框與墻體的脫離而脫落，從而有跌落在軌道或交通通道處并造成其他正在通過的車輛或人員受損傷的風險。

4、因此，本領域技術人員提供了一種安全性高的防護防火門抗風壓防脫離金屬構件，以解決上述背景技術中提出的問題。

技術實現思路

1、本實用新型的目的在于提供一種安全性高的防護防火門抗風壓防脫離金屬構件，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：

3、一種安全性高的防護防火門抗風壓防脫離金屬構件，墻體的內壁固定連接有門框，所述墻體的內部設置有防火門體，所述防火門體的外側設置有三個高安全性防脫離機構；

4、每個所述高安全性防脫離機構均包括鎖鏈，每個所述鎖鏈的外側分別設置有第一連接塊和第二連接塊，每個所述第二連接塊的內壁均螺紋連接有連接螺桿，每個所述連接螺桿遠離第二連接塊的一端均固定連接有限位盤，每個所述第一連接塊的外側均設置有限位板，每個所述第一連接塊的內部均設置有限位螺栓，每個所述限位螺栓的外表面均螺紋連接有限位螺母，每個所述限位板的內部均設置有四個安裝螺栓，每個所述安裝螺栓的外表面均螺紋連接有安裝螺母。

5、作為本實用新型再進一步的方案：每個所述第一連接塊的背面均與防火門體的正面相接觸，所述防火門體的正面與門框的正面活動鉸接，每個所述第二連接塊的內壁均與鎖鏈的外表面固定連接，每個所述連接螺桿的外表面均與墻體的內壁相接觸，每個所述限位板的正面均與防火門體的背面相接觸，每個所述限位螺栓的外表面分別與第一連接塊的內壁和鎖鏈的內壁相接觸，每個所述限位螺母的頂端均與第一連接塊的外表面相接觸，每個所述安裝螺母靠近第一連接塊的一端均與第一連接塊的正面相接觸，每個所述第二連接塊的外表面均開設有若干個相同的螺母孔，每個所述第二連接塊的外側均設置有調節螺桿，每個所述調節螺桿的外表面均與螺母孔的內壁螺紋連接。

6、作為本實用新型再進一步的方案：每個所述調節螺桿的外表面均固定連接有防滑套，每個所述防滑套的外表面均固定連接有若干個相同的防滑凸柱。

7、作為本實用新型再進一步的方案：每個所述連接螺桿的外表面均套設有第一金屬墊圈，每個所述第一金屬墊圈的背面均與墻體的正面相接觸。

8、作為本實用新型再進一步的方案：每個所述連接螺桿的外表面均套設有彈性防護墊圈，每個所述彈性防護墊圈的背面均與限位盤的正面相接觸，每個所述彈性防護墊圈的正面均與墻體的背面相接觸。

9、作為本實用新型再進一步的方案：每個所述安裝螺栓的外表面均套設有第二金屬墊圈，每個所述第二金屬墊圈的正面均與限位板的背面相接觸。

10、與現有技術相比，本實用新型的有益效果是：

11、本實用新型通過墻體、門框、防火門體和高安全性防脫離機構的相互配合，安裝螺栓能夠分別穿過限位板、防火門體和第一連接塊后與安裝螺母螺紋連接，連接螺桿能夠穿過墻體后與第二連接塊螺紋連接，且限位螺栓能夠將鎖鏈的一端穿過后與限位螺母螺紋連接，進而使得防火門體和墻體之間有著鎖鏈的連接，即使門框和防火門體因風壓或外力脫離墻體，也能夠保證墻體通過鎖鏈將防火門體進行牽連，起到增加防火門體防脫離安全效果的作用，避免因缺少安全性高的抗風壓防脫離結構，導致在大風壓或外力破壞下防火門容易跟隨門框與墻體的脫離而脫落，從而有跌落在軌道或交通通道處并造成其他正在通過的車輛或人員受損傷的風險的問題。

技術特征：

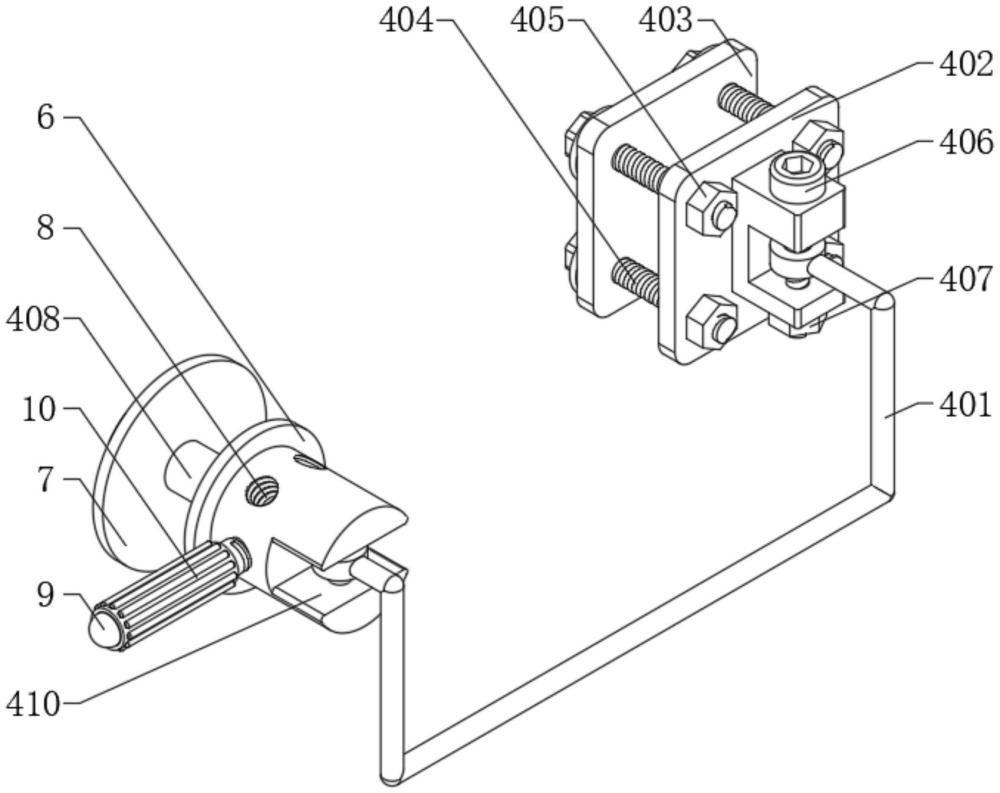

1.一種安全性高的防護防火門抗風壓防脫離金屬構件，其特征在于：墻體(1)的內壁固定連接有門框(2)，所述墻體(1)的內部設置有防火門體(3)，所述防火門體(3)的外側設置有三個高安全性防脫離機構(4)；

2.根據權利要求1所述的一種安全性高的防護防火門抗風壓防脫離金屬構件，其特征在于：每個所述第一連接塊(402)的背面均與防火門體(3)的正面相接觸，所述防火門體(3)的正面與門框(2)的正面活動鉸接，每個所述第二連接塊(410)的內壁均與鎖鏈(401)的外表面固定連接，每個所述連接螺桿(408)的外表面均與墻體(1)的內壁相接觸，每個所述限位板(403)的正面均與防火門體(3)的背面相接觸，每個所述限位螺栓(406)的外表面分別與第一連接塊(402)的內壁和鎖鏈(401)的內壁相接觸，每個所述限位螺母(407)的頂端均與第一連接塊(402)的外表面相接觸，每個所述安裝螺母(405)靠近第一連接塊(402)的一端均與第一連接塊(402)的正面相接觸，每個所述第二連接塊(410)的外表面均開設有若干個相同的螺母孔(8)，每個所述第二連接塊(410)的外側均設置有調節螺桿(9)，每個所述調節螺桿(9)的外表面均與螺母孔(8)的內壁螺紋連接。

3.根據權利要求2所述的一種安全性高的防護防火門抗風壓防脫離金屬構件，其特征在于：每個所述調節螺桿(9)的外表面均固定連接有防滑套(10)，每個所述防滑套(10)的外表面均固定連接有若干個相同的防滑凸柱(11)。

4.根據權利要求1所述的一種安全性高的防護防火門抗風壓防脫離金屬構件，其特征在于：每個所述連接螺桿(408)的外表面均套設有第一金屬墊圈(6)，每個所述第一金屬墊圈(6)的背面均與墻體(1)的正面相接觸。

5.根據權利要求1所述的一種安全性高的防護防火門抗風壓防脫離金屬構件，其特征在于：每個所述連接螺桿(408)的外表面均套設有彈性防護墊圈(7)，每個所述彈性防護墊圈(7)的背面均與限位盤(409)的正面相接觸，每個所述彈性防護墊圈(7)的正面均與墻體(1)的背面相接觸。

6.根據權利要求1所述的一種安全性高的防護防火門抗風壓防脫離金屬構件，其特征在于：每個所述安裝螺栓(404)的外表面均套設有第二金屬墊圈(5)，每個所述第二金屬墊圈(5)的正面均與限位板(403)的背面相接觸。

技術總結
本技術涉及防火門技術領域，且公開了一種安全性高的防護防火門抗風壓防脫離金屬構件，墻體的內壁固定連接有門框，墻體的內部設置有防火門體，防火門體的外側設置有三個高安全性防脫離機構，每個高安全性防脫離機構均包括鎖鏈，每個鎖鏈的外側分別設置有第一連接塊和第二連接塊。該安全性高的防護防火門抗風壓防脫離金屬構件，通過墻體、門框、防火門體和高安全性防脫離機構的相互配合，安裝螺栓能夠分別穿過限位板、防火門體和第一連接塊后與安裝螺母螺紋連接，連接螺桿能夠穿過墻體后與第二連接塊螺紋連接，且限位螺栓能夠將鎖鏈的一端穿過后與限位螺母螺紋連接，進而使得防火門體和墻體之間有著鎖鏈的連接。

技術研發人員：陶景東
受保護的技術使用者：陜西鑫爍同創特種門窗制造有限公司
技術研發日：20240612
技術公布日：2025/4/28
