本申請涉及飲品設備領域，具體涉及一種咖啡機及減振件。

背景技術：

1、隨著人們對咖啡飲品接受度的提高，用于自行制作現磨咖啡的自動咖啡機也逐漸得到了推廣普及；其中，水泵系統作為咖啡機至關重要的組成之一，主要起到輸送液體或者使液體增壓的作用。相關的咖啡機中，水泵的固定方式通常是采用螺釘直接將水泵的電機固定在主機殼體上，由于電機工作時會產生一定的震動，而震動則會直接傳遞至主機殼體，這會嚴重影響水泵系統結構連接的穩定性，同時因震動而產生的噪音也會對咖啡機的周圍環境造成干擾，降低咖啡機的使用體驗。

技術實現思路

1、本申請主要解決的技術問題是提供一種減振件以及應用了該減振件的咖啡機，以達到提升減振降噪效果的目的。

2、根據第一方面，一種實施例提供一種咖啡機，包括機身殼體、泵液系統和減振裝置，所述泵液系統包括水泵電機，所述減振裝置布置于所述水泵電機與所述機身殼體之間；其中，所述減振裝置包括：

3、承載件，所述水泵電機固定于所述承載件；

4、支撐件，間隔布置于所述承載件背對所述水泵電機的一側；

5、減振件，連接設置于所述承載件與所述支撐件之間；所述減振件被設置成能夠在所述承載件與所述支撐件的布置方向上發生彈性形變，以至少能夠吸收和/或分散所述水泵電機產生的振動；以及

6、固定件，固定于所述支撐件背對所述承載件的一側，所述固定件與所述機身殼體固定連接。

7、一個實施例中，所述減振件具有減振通道，所述減振通道沿所述布置方向貫通所述減振件設置，所述減振件在所述布置方向上的一端與所述承載件固定，所述減振件在所述布置方向上的另一端與所述支撐件固定。

8、一個實施例中，所述固定件具有定位凸起，所述定位凸起凸出于所述固定件面對所述支撐件一側的表面設置，所述定位凸起伸入至所述減振通道內布置，以限制所述減振件在與所述布置方向相交的方向上產生變形。

9、一個實施例中，所述減振通道具有緩沖段和通氣段，所述通氣段連通布置于所述緩沖段在所述布置方向上相對的兩側，所述緩沖段在第一方向上的尺寸大于所述通氣段在所述第一方向上的尺寸，所述第一方向為與所述布置方向相垂直的方向。

10、一個實施例中，所述承載件和/或所述支撐件具有第一連接結構，所述減振件在所述布置方向上的一端或相對的兩端設有第二連接結構；所述第一連接結構與所述第二連接結構可拆卸配合，以固定所述減振件與所述承載件和/或所述支撐件。

11、一個實施例中，所述第一連接結構包括裝配缺口和卡接凸緣，所述裝配缺口沿所述布置方向貫通地設置于所述承載件或所述支撐件的輪廓邊緣位置，所述卡接凸起設置于所述裝配缺口內，所述第二連接結構包括形成于所述減振件外表面的卡接凹槽；所述減振件在所述布置方向上的一端貫穿所述裝配缺口布置，以使所述卡接凸緣卡嵌于所述卡接凹槽內。

12、一個實施例中，所述減振件的數量設置為多個，多個所述減振件間隔布置于所述承載件與所述支撐件之間；

13、和/或所述承載件、所述支撐件、所述固定件和所述機身殼體中的一者或多者為采用塑膠材料制成的結構件。

14、一個實施例中，所述機身殼體的內部形成有相對封閉的收容空間，所述水泵電機布置于所述收容空間內。

15、根據第二方面，一種實施例提供一種咖啡機，包括機身殼體、泵液系統和減振裝置，所述泵液系統包括水泵電機；所述減振裝置布置于所述水泵電機與所述機身殼體之間，用于隔離所述水泵電機與所述機身殼體之間振動的傳播；其中，所述減振裝置包括：

16、承載件，所述水泵電機固定于所述承載件；

17、支撐組件，間隔布置于所述承載件背對所述水泵電機的一側，所述支撐組件與所述機身殼體連接；以及

18、減振件，連接設置于所述承載件與所述支撐組件之間；所述減振件具有減振通道，所述減振通道沿所述承載件與所述支撐組件的布置方向貫通所述減振件設置；所述減振件被設置成能夠在布置方向上發生彈性形變，以至少能夠吸收和/或分散所述水泵電機產生的振動。

19、根據第三方面，一種實施例提供一種減振件，所述減振件具有沿所述減振件的長度方向貫通設置的減振通道，所述減振件在所述長度方向上的一端用于連接咖啡機的振源部件，所述減振件在所述長度方向上的另一端用于連接所述咖啡機的承載部件；所述減振件被設置成能夠在所述長度方向上發生彈性形變，以使所述減振件能夠隔離所述振源部件與所述承載部件之間振動的傳播。

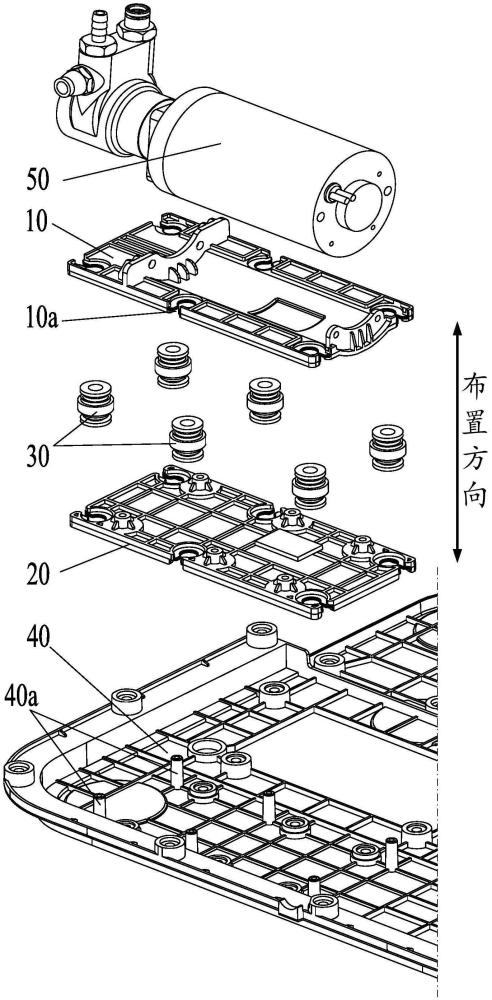

20、依據上述實施例的咖啡機，包括機身殼體、泵液系統和減振裝置，泵液系統包括水泵電機，減振裝置包括承載件、支撐件、減振件和固定件，水泵電機固定于承載件，支撐件間隔布置于承載件背對水泵電機的一側，減振件連接設置于承載件與支撐件之間；固定件固定于支撐件背對承載件的一側，并與機身殼體固定連接；減振件被設置成能夠在承載件與支撐件的布置方向上發生彈性形變，以吸收和分散水泵電機產生的振動。

21、一方面，利用減振件等吸收和分散水泵電機產生的振動，以削弱、甚至隔離水泵電機與機身殼體之間振動的傳播，從而可以既提高泵液系統結構裝配的穩定性，又能夠有效降低咖啡機的振動與噪音，提升咖啡機的使用體驗；另一方面，借由減振裝置可以優化水泵電機與機身殼體之間的固定路徑和連接方式，為實現水泵電機的快速拆裝及穩定裝配創造有利條件。

技術特征：

1.一種咖啡機，其特征在于，包括機身殼體、泵液系統和減振裝置，所述泵液系統包括水泵電機，所述減振裝置布置于所述水泵電機與所述機身殼體之間；其中，所述減振裝置包括：

2.如權利要求1所述的咖啡機，其特征在于，所述減振件具有減振通道，所述減振通道沿所述布置方向貫通所述減振件設置，所述減振件在所述布置方向上的一端與所述承載件固定，所述減振件在所述布置方向上的另一端與所述支撐件固定。

3.如權利要求2所述的咖啡機，其特征在于，所述固定件具有定位凸起，所述定位凸起凸出于所述固定件面對所述支撐件一側的表面設置，所述定位凸起伸入至所述減振通道內布置，以限制所述減振件在與所述布置方向相交的方向上產生變形。

4.如權利要求2所述的咖啡機，其特征在于，所述減振通道具有緩沖段和通氣段，所述通氣段連通布置于所述緩沖段在所述布置方向上相對的兩側，所述緩沖段在第一方向上的尺寸大于所述通氣段在所述第一方向上的尺寸，所述第一方向為與所述布置方向相垂直的方向。

5.如權利要求1所述的咖啡機，其特征在于，所述承載件和/或所述支撐件具有第一連接結構，所述減振件在所述布置方向上的一端或相對的兩端設有第二連接結構；所述第一連接結構與所述第二連接結構可拆卸配合，以固定所述減振件與所述承載件和/或所述支撐件。

6.如權利要求5所述的咖啡機，其特征在于，所述第一連接結構包括裝配缺口和卡接凸緣，所述裝配缺口沿所述布置方向貫通地設置于所述承載件或所述支撐件的輪廓邊緣位置，所述卡接凸起設置于所述裝配缺口內，所述第二連接結構包括形成于所述減振件外表面的卡接凹槽；所述減振件在所述布置方向上的一端貫穿所述裝配缺口布置，以使所述卡接凸緣卡嵌于所述卡接凹槽內。

7.如權利要求1-6中任一項所述的咖啡機，其特征在于，所述減振件的數量設置為多個，多個所述減振件間隔布置于所述承載件與所述支撐件之間；

8.如權利要求1-6中任一項所述的咖啡機，其特征在于，所述機身殼體的內部形成有相對封閉的收容空間，所述水泵電機布置于所述收容空間內。

9.一種咖啡機，其特征在于，包括機身殼體、泵液系統和減振裝置，所述泵液系統包括水泵電機；所述減振裝置布置于所述水泵電機與所述機身殼體之間，用于隔離所述水泵電機與所述機身殼體之間振動的傳播；其中，所述減振裝置包括：

10.一種減振件，其特征在于，所述減振件具有沿所述減振件的長度方向貫通設置的減振通道，所述減振件在所述長度方向上的一端用于連接咖啡機的振源部件，所述減振件在所述長度方向上的另一端用于連接所述咖啡機的承載部件；所述減振件被設置成能夠在所述長度方向上發生彈性形變，以使所述減振件能夠隔離所述振源部件與所述承載部件之間振動的傳播。

技術總結
一種咖啡機及減振件，其中，咖啡機包括機身殼體、泵液系統和減振裝置，泵液系統包括水泵電機，減振裝置包括承載件、支撐件、減振件和固定件，水泵電機固定于承載件，支撐件間隔布置于承載件背對水泵電機的一側，減振件連接設置于承載件與支撐件之間；固定件固定于支撐件背對承載件的一側，并與機身殼體固定連接；減振件被設置成能夠在承載件與支撐件的布置方向上發生彈性形變。借由減振裝置在水泵電機與機身殼體之間建立的結構連接關系，可利用減振件等吸收和分散水泵電機產生的振動，以削弱甚至隔離水泵電機與機身殼體之間振動的傳播；不但能夠提高泵液系統結構裝配的穩定性，又能夠有效降低咖啡機的振動與噪音，提升咖啡機的使用體驗。

技術研發人員：陳旭,黃建森,林榮楷,呂其燦,陳錦通
受保護的技術使用者：深圳羽動創新科技有限公司
技術研發日：20240607
技術公布日：2025/4/28
