本申請是申請?zhí)枮?024207903376，申請日為2024年4月16日一種便于瀝水用拖桶的分案。本技術涉及拖桶，具體來說涉及一種拖把固定用拖桶。

背景技術：

1、本申請要求旋轉拖把通過旋轉產生的離心力的原理，利用一點人力就使拖把像在洗衣機里甩干的效果一樣。

2、如專利cn213429921u，公開的一種拖把支撐裝置，包括拖把以及拖把桶，所述拖把包括可拉長和壓短的拖把桿和拖把頭，拖把桿帶動拖把頭轉動；所述拖把頭包括連接座和拖把盤，拖把盤固設在連接座上，連接座轉動連接在拖把桿上，所述拖把盤上套設有帶有擦拭物的固定盤，所述固定盤的中部鏤空設置有限位圈，拖把桶內設置與拖把頭抵接的支座，支座穿過限位圈與拖把頭抵接，限位圈限制支座與拖把頭徑向脫離，該實用新型的目的在于提供一種能限制拖把頭與支撐座徑向脫離且結構簡單，操作方便的拖把支撐裝置。

3、在實際操作過程中，大多數拖把在清洗甩干完成后，直接放置于拖桶內，但由于拖把較長，頂部的拖桿沒有支撐，很容易發生傾倒。

4、可見，現有技術存在的上述問題，亟待改進。

技術實現思路

1、鑒于現有技術存在的上述問題，本實用新型的一方面目的在于提供一種拖把固定用拖桶，以解決拖把用完放置于拖桶后容易傾倒等問題。

2、為了實現上述目的，本實用新型提供的一種拖把固定用拖桶，包括拖桶，所述拖桶內部分別開設有清洗槽和甩干槽，所述清洗槽和甩干槽之間設置有支撐板，所述拖桶外壁圍繞設置有包邊，所述包邊遠離所述支撐板的端部設置有可保持開合的固定結構以對準于所述支撐板以卡接拖把。

3、作為優選的，所述包邊對應所述支撐板的外壁設置有凸塊。

4、作為優選的，所述拖桶的開放端設置有可軸向轉動分別貼合于清洗槽和甩干槽的把手。

5、作為優選的，所述固定結構具體包括開設于所述凸塊靠近開放端的外壁的槽口，所述把手被裝配用于抵接于槽口外壁以形成固定槽。

6、作為優選的，所述凸塊遠離固定槽的外壁開設有提手槽。

7、有益效果：

8、與現有技術相比，本實用新型提供的一種拖把固定用拖桶，具備以下有益效果是：

9、1、通過凸塊設置的槽口與可轉動的把手保持貼合，從而構成封閉的固定槽，可將拖把的拖桿進行插接固定，避免拖把傾倒。

10、2、通過甩干槽和清洗槽之間插接的支撐板可對拖布進行支撐，與固定槽保持配合，可使拖把進行固定，且支撐板還將甩干槽圍住，在進行甩干工作時避免液體飛濺。

技術特征：

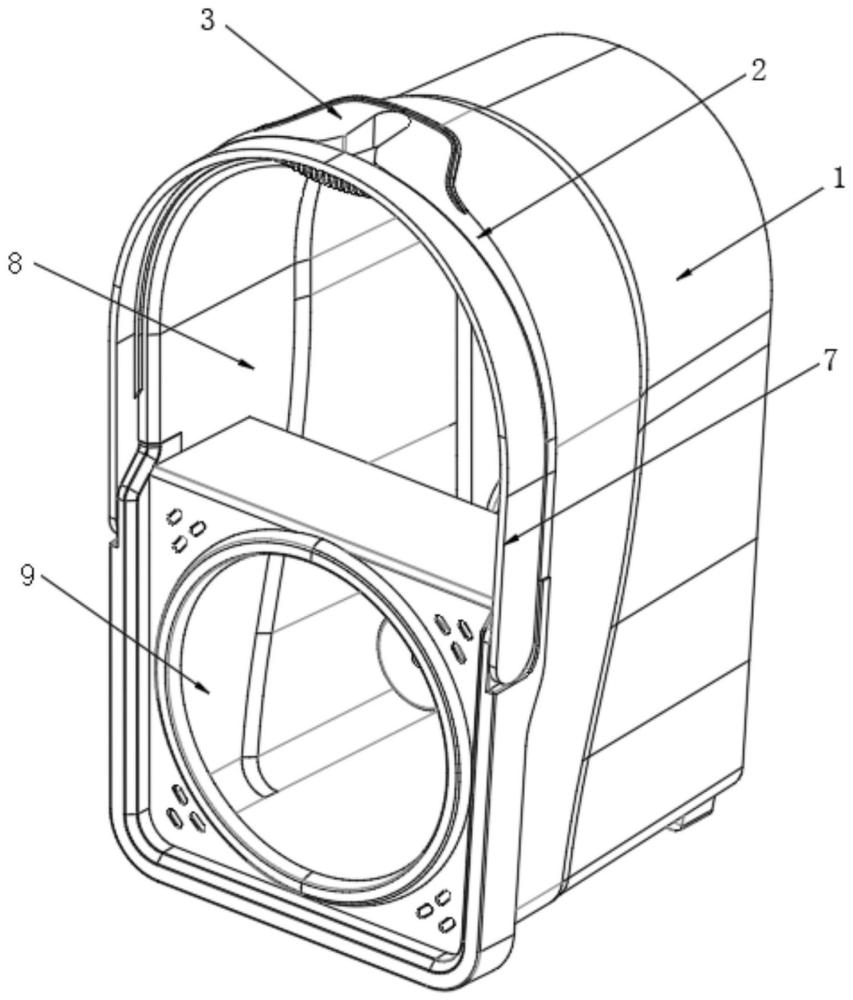

1.一種拖把固定用拖桶，包括拖桶(1)，所述拖桶(1)內部分別開設有清洗槽(8)和甩干槽(9)，其特征在于，所述清洗槽(8)和甩干槽(9)之間設置有支撐板(6)，所述拖桶(1)外壁圍繞設置有包邊(2)，所述包邊(2)遠離所述支撐板(6)的端部設置有可保持開合的固定結構以對準于所述支撐板(6)以卡接拖把。

2.根據權利要求1所述的拖把固定用拖桶，其特征在于，所述包邊(2)對應所述支撐板(6)的外壁設置有凸塊(3)。

3.根據權利要求2所述的拖把固定用拖桶，其特征在于，所述拖桶(1)的開放端設置有可軸向轉動分別貼合于清洗槽(8)和甩干槽(9)的把手(7)。

4.根據權利要求3所述的拖把固定用拖桶，其特征在于，所述固定結構具體包括開設于所述凸塊(3)靠近開放端的外壁的槽口，所述把手(7)被裝配用于抵接于槽口外壁以形成固定槽(5)。

5.根據權利要求4所述的拖把固定用拖桶，其特征在于，所述凸塊(3)遠離固定槽(5)的外壁開設有提手槽(4)。

技術總結
本技術公開了一種拖把固定用拖桶，包括拖桶，拖桶內部分別開設有清洗槽和甩干槽，清洗槽和甩干槽之間設置有支撐板，拖桶外壁圍繞設置有包邊，包邊遠離支撐板的端部設置有可保持開合的固定結構以對準于支撐板以卡接拖把。該技術提供的拖把固定用拖桶，通過提手槽可將拖桶拉起豎立，使固定槽位于頂部，將拖桿貼合固定槽放置，再通過可轉動的把手將固定槽封閉，可使拖把的拖桿保持固定，從而避免拖把傾倒；還通過拖桶的豎立，使甩干槽和清洗槽之間插接的支撐板與地面保持水平，可對拖布進行支撐，且與固定槽保持配合，對拖把進行固定，使其豎立狀態，且支撐板還可將甩干槽圍住，在進行甩干工作時避免液體飛濺。

技術研發人員：伍煥廷
受保護的技術使用者：廣州居爾家塑料制品有限公司
技術研發日：20240416
技術公布日：2025/4/28
