本技術涉及對折拖把，更具體地說，涉及一種一體化連接的清潔拖把。

背景技術：

1、拖把，又稱墩地抹布，指擦洗地面的長柄清潔工具，亦泛指長柄清潔工具，其中對折拖把是使用后，能夠通過拉動手柄帶動膠棉向上對折，將膠棉內吸收的水分擠出。

2、現有對折拖把拖地使用后會粘附地面的灰塵、顆粒以及毛發等雜物，當在水池上對折擠出膠棉內水分時可以在水擠出過程中將部分雜物帶走，但是粘附在膠棉中部的雜物會在對折中夾持在膠棉內部，且毛發以及雜物顆粒容易在清理地面的過程中使膠棉變形并嵌入膠棉內，難以順著擠出水流清理。鑒于此，我們提出一種一體化連接的清潔拖把。

技術實現思路

1、本實用新型的目的在于克服現有技術的不足，適應現實需要，提供一種一體化連接的清潔拖把，以解決當前對折拖把使用后粘附的雜物不便于順著膠棉對著擠出水流去除的技術問題。

2、為解決上述技術問題，本實用新型提供如下技術方案：一種一體化連接的清潔拖把，包括拖把頭，所述拖把頭的外表面設置有把手，所述把手的一端通過拉桿連接有膠棉，所述拖把頭外壁的內部設置有清理組件；

3、所述清理組件包括對稱設置于拖把頭兩側的控制板，所述控制板外表面下端的一側固定連接有清理塊，所述控制板的一側設置有弧形延伸軌道，所述控制板的內部活動連接有滑動軸，所述控制板上端的內表面通過渦卷彈簧連接有連接軸，所述滑動軸的外表面固定連接有連接桿，所述連接桿通過控制桿和把手一端的拉桿固定連接。

4、本實用新型通過設置的控制板、延伸軌道和清理塊，在通過膠棉控制把手對折擠出水分的時，膠棉的拉桿會同時通過控制桿帶動連接桿向上移動，并帶動滾輪進入延伸軌道的內部滑動，此時清理塊在控制板的帶動下翹起，當把手開始對折時滾輪移動至延伸軌道的另一端將兩個清理塊貼合，并使其在把手對折上移過程中與把手兩側的膠棉接觸，將膠棉上的雜物刮除并使雜物順著擠出的水流除去，便于在對折擠水過程中提升對折拖把的清理效果。

5、優選地，所述清理塊的外表面對稱均勻連接有刮條，若干個所述刮條的外表面交錯開設有外側開口較大的水槽；通過刮條和水槽在清理膠棉上雜物的同時使得水流可以從水槽內部流出，避免水流從膠棉兩側擠出后落到水池外。

6、優選地，所述拖把頭的外壁開設有控制板的放置槽，所述連接軸與放置槽內壁的一端固定連接；連接軸和渦卷彈簧為控制板提供支撐和復位的力，便于保持兩個清理塊移動后的貼合。

7、優選地，所述滑動軸兩側均通過軸活動連接有滾輪，所述控制板放置槽的內壁開設有滾輪的滾動槽；在拖把頭外表面放置槽內壁滾動槽內的滾輪減少摩擦力對滑動軸移動的影響。

8、優選地，所述控制板內部兩端均為中空且通過延伸軌道連通；連通控制板兩端的延伸軌道便于控制控制板的下端抬起。

9、優選地，所述延伸軌道的內徑與膠棉的寬度相同，且延伸軌道的內側面弧長等于膠棉的厚度；使得滑動軸在延伸軌道內部移動時，到達延伸軌道中部清理塊最高點位于膠棉一側的中部，避免清理塊與膠棉發生干涉。

10、優選地，兩個所述清理塊的一端相互貼合；相互貼合的兩個清理塊便于對對折后膠棉內部的清理。

11、與現有技術相比，本實用新型的有益效果是：

12、1、本實用新型通過設置的控制板、延伸軌道和清理塊，在通過膠棉控制把手對折擠出水分的時，膠棉的拉桿會同時通過控制桿帶動連接桿向上移動，并帶動滾輪進入延伸軌道的內部滑動，此時清理塊在控制板的帶動下翹起，當把手開始對折時滾輪移動至延伸軌道的另一端將兩個清理塊貼合，將膠棉上的雜物刮除并使部分雜物順著擠出的污水向下沿著刮條外表面的水槽向下流動，同時將部分毛發滯留在清理塊上，然后復位膠棉后將清理塊外表面毛發清除，便于在對折擠水過程中提升對折拖把的清理效果。

13、2、本實用新型還通過設計清理塊結構，實現在對對折膠棉清理時，避免影響擠出水的直接下落效果，進一步解決避免水流從清理塊上表面兩側擠出落到水池外的問題。

技術特征：

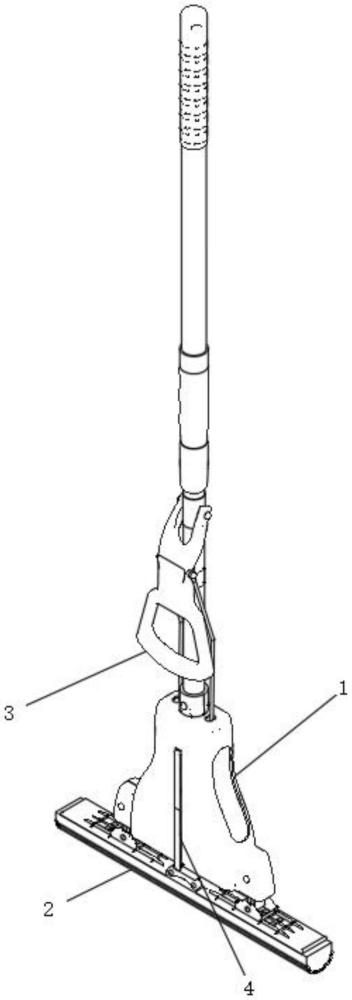

1.一種一體化連接的清潔拖把，包括拖把頭(1)，其特征在于：所述拖把頭(1)的外表面設置有把手(3)，所述把手(3)的一端通過拉桿連接有膠棉(2)，所述拖把頭(1)外壁的內部設置有清理組件(4)；

2.根據權利要求1所述的一體化連接的清潔拖把，其特征在于：所述清理塊(402)的外表面對稱均勻連接有刮條(4021)，若干個所述刮條(4021)的外表面交錯開設有外側開口較大的水槽(4022)。

3.根據權利要求1所述的一體化連接的清潔拖把，其特征在于：所述拖把頭(1)的外壁開設有控制板(401)的放置槽，所述連接軸(407)與放置槽內壁的一端固定連接。

4.根據權利要求1所述的一體化連接的清潔拖把，其特征在于：所述滑動軸(404)兩側均通過軸活動連接有滾輪(405)，所述控制板(401)放置槽的內壁開設有滾輪(405)的滾動槽。

5.根據權利要求1所述的一體化連接的清潔拖把，其特征在于：所述控制板(401)內部兩端均為中空且通過延伸軌道(406)連通。

6.根據權利要求1所述的一體化連接的清潔拖把，其特征在于：所述延伸軌道(406)的內徑與膠棉(2)的寬度相同，且延伸軌道(406)的內側面弧長等于膠棉(2)的厚度。

7.根據權利要求1所述的一體化連接的清潔拖把，其特征在于：兩個所述清理塊(402)的一端相互貼合。

技術總結
本技術公開了一種一體化連接的清潔拖把，涉及對折拖把技術領域，旨在解決對折拖把使用后粘附的雜物不便于順著膠棉對著擠出水流去除的技術問題，包括拖把頭，拖把頭的外表面設置有把手，把手的一端通過拉桿連接有膠棉，拖把頭外壁的內部設置有清理組件；清理組件包括對稱設置于拖把頭兩側的控制板，控制板外表面下端的一側固定連接有清理塊，控制板的一側設置有弧形延伸軌道，控制板的內部活動連接有滑動軸。本技術通過設置的控制板、延伸軌道和清理塊，控制清理塊抬起插入對著的膠棉內，在膠棉對折上升的過程中提升對拖把膠棉上雜物清理效果的優點。

技術研發人員：林正雄
受保護的技術使用者：蒼南縣方舟家居用品有限公司
技術研發日：20240625
技術公布日：2025/4/28
