本技術涉及家具，尤其涉及一種組合式置物架。

背景技術：

1、住家、商店、倉庫等場所存放物品都需要用到置物架，所以置物架在日常生活中隨處可見，且隨著現代裝潢設計追求個人化與客制化，置物架更需要具備可自行組裝及增減層數等擴充功能。

2、經檢索，公告號cn215873891u的一種組合式置物架，包括框架和支撐板，所述框架內壁上設置有兩個相配合的第一軌道塊，所述第一軌道塊包括有第一軌道和第二軌道，所述第二軌道的一端和第一軌道相連，所述第一軌道與第二軌道之間互通，所述支撐板兩端對稱設置有滾輪，所述滾輪在第一軌道或者第二軌道內呈滾動配合，每條第二軌道下方均固定連接有支撐柱；通過該結構的設置，使得支撐板始終與框架通過第一軌道塊連接，有效避免了支撐板的丟失，同時以滾輪在第一軌道和第二軌道內的滑動的方式使得支撐板的拆卸與安裝更加方便便捷。

3、基于上述專利，其背景技術中所提到的現有的置物架上的支撐板層與層之間的空隙固定，當放置物品的高度超過相鄰兩層之間的距離時，物品無法放置或者將受到擠壓，則需要對支撐板進行拆除，在對支撐板的拆除中，拆除方式麻煩，對此，針對該技術問題，本申請提出一種組合式置物架。

技術實現思路

1、本實用新型的目的是為了解決現有技術中存在的缺點，而提出的一種組合式置物架，通過抽出榫頭和榫軸，實現四個支撐柱之間的連接和固定板的連接，同時可以通過控制電機帶動放置板進行高度的調節，便于更好的對物品進行存放。

2、為實現上述目的，本實用新型提供了如下技術方案：一種組合式置物架，包括四個支撐柱，四個所述支撐柱頂端和底端均通過插接件一相連，四個所述支撐柱中端通過插接件二連接有固定板，其中一個所述支撐柱內部設置有兩個升降組件，前側兩個所述支撐柱和后側兩個所述支撐柱相近一側均滑動連接有兩個抬板，上側和下側四個所述抬板頂側均設置有放置板。

3、進一步地，所述插接件一包括分別固定連接在支撐柱上下兩端的四個支撐板，四個所述支撐板相近一側均開設有榫槽二，左右兩側所述榫槽二內部設置有榫軸。

4、進一步地，所述插接件二包括固定連接在支撐柱中端外壁的兩個插塊，所述固定板靠近支撐柱的一端開設有兩個插槽，所述插塊設置在插槽的內部。

5、進一步地，所述固定板頂側開設有多個榫槽一，多個所述榫槽一內部均設置有榫頭。

6、進一步地，所述升降組件包括固定連接在其中一個所述支撐柱中端內部的螺紋套一，所述螺紋套一內部螺紋連接有螺紋桿，所述螺紋桿中端螺紋連接有螺紋套二，其中兩個所述抬板靠近支撐柱的一端分別固定連接在兩個螺紋套二頂側。

7、進一步地，其中一個所述支撐柱上下兩端均通過固定架安裝有電機，兩個所述電機驅動端固定分別連接在兩個螺紋桿的相離一側。

8、進一步地，另外三個所述支撐柱內部均設置有兩個彈簧伸縮桿，六個所述彈簧伸縮桿頂端分別固定連接在另外六個所述抬板靠近支撐柱的一端。

9、本實用新型具有如下有益效果：

10、本實用新型中，通過將榫軸從榫槽二的內部抽出，實現四個支撐柱之間的連接和拆卸，同時再通過將多個榫頭從榫槽一的內部抽出，便于將支撐柱和插塊從固定板的插槽內部抽出，實現對固定板和四個支撐柱之間的拆卸和安裝，便于提高對本置物架的安裝和拆卸的效率。

11、本實用新型中，通過啟動電機帶動螺紋桿在螺紋套一的內部旋轉，通過控制螺紋套二在螺紋桿上下移動，實現控制抬板進行上下的升降，便于帶動放置板跟固定板之間的距離進行調節，便于更具放置的物品尺寸改變放置的空間，便于提高本置物架的實用性。

技術特征：

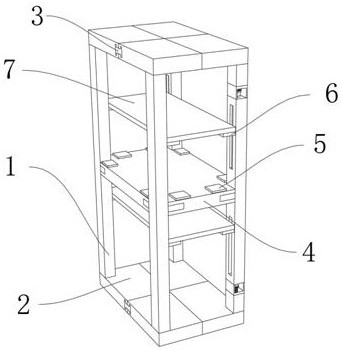

1.一種組合式置物架，包括四個支撐柱（1），其特征在于：四個所述支撐柱（1）頂端和底端均通過插接件一相連，四個所述支撐柱（1）中端通過插接件二連接有固定板（4），其中一個所述支撐柱（1）內部設置有兩個升降組件，前側兩個所述支撐柱（1）和后側兩個所述支撐柱（1）相近一側均滑動連接有兩個抬板（6），上側和下側四個所述抬板（6）頂側均設置有放置板（7）。

2.根據權利要求1所述的一種組合式置物架，其特征在于：所述插接件一包括分別固定連接在支撐柱（1）上下兩端的四個支撐板（2），四個所述支撐板（2）相近一側均開設有榫槽二（16），左右兩側所述榫槽二（16）內部設置有榫軸（3）。

3.根據權利要求1所述的一種組合式置物架，其特征在于：所述插接件二包括固定連接在支撐柱（1）中端外壁的兩個插塊（10），所述固定板（4）靠近支撐柱（1）的一端開設有兩個插槽（8），所述插塊（10）設置在插槽（8）的內部。

4.根據權利要求3所述的一種組合式置物架，其特征在于：所述固定板（4）頂側開設有多個榫槽一（9），多個所述榫槽一（9）內部均設置有榫頭（5）。

5.根據權利要求1所述的一種組合式置物架，其特征在于：所述升降組件包括固定連接在其中一個所述支撐柱（1）中端內部的螺紋套一（12），所述螺紋套一（12）內部螺紋連接有螺紋桿（13），所述螺紋桿（13）中端螺紋連接有螺紋套二（14），其中兩個所述抬板（6）靠近支撐柱（1）的一端分別固定連接在兩個螺紋套二（14）頂側。

6.根據權利要求5所述的一種組合式置物架，其特征在于：其中一個所述支撐柱（1）上下兩端均通過固定架安裝有電機（11），兩個所述電機（11）驅動端固定分別連接在兩個螺紋桿（13）的相離一側。

7.根據權利要求1所述的一種組合式置物架，其特征在于：另外三個所述支撐柱（1）內部均設置有兩個彈簧伸縮桿（15），六個所述彈簧伸縮桿（15）頂端分別固定連接在另外六個所述抬板（6）靠近支撐柱（1）的一端。

技術總結
本技術涉及家具技術領域，公開了一種組合式置物架，包括四個支撐柱，四個所述支撐柱頂端和底端均通過插接件一相連，四個所述支撐柱中端通過插接件二連接有固定板，其中一個所述支撐柱內部設置有兩個升降組件，前側兩個所述支撐柱和后側兩個所述支撐柱相近一側均滑動連接有兩個抬板，上側和下側四個所述抬板頂側均設置有放置板，所述插接件一包括分別固定連接在支撐柱上下兩端的四個支撐板，四個所述支撐板相近一側均開設有榫槽二，左右兩側所述榫槽二內部設置有榫軸。本技術中，通過抽出榫頭和榫軸，實現四個支撐柱之間的連接和固定板的連接，同時可以通過控制電機帶動放置板進行高度的調節，便于更好的對物品進行存放。

技術研發人員：林雨軒
受保護的技術使用者：林雨軒
技術研發日：20240623
技術公布日：2025/4/28
