本技術涉及一種可收納的智能升降桌，屬于升降桌。

背景技術：

1、升降桌因其高度可根據使用需要進行調節，在生活和工作中越來越廣泛的使用，現有的升降桌包含桌面、支撐橫梁、升降柱，桌面水平安裝于支撐橫梁上，升降柱安裝于支撐橫梁兩側同步升降實現桌面高度的調節，現有的桌面水平設置固定安裝在支撐橫梁上，桌面所占的面積較大，升降桌不使用時也需占用相當大的空間，不利于居住面積較小的城市家庭使用。

技術實現思路

1、本實用新型所要解決的技術問題是提供一種可收納的智能升降桌，不使用時可折疊收納，減少占用空間，可以解決現有技術的不足。

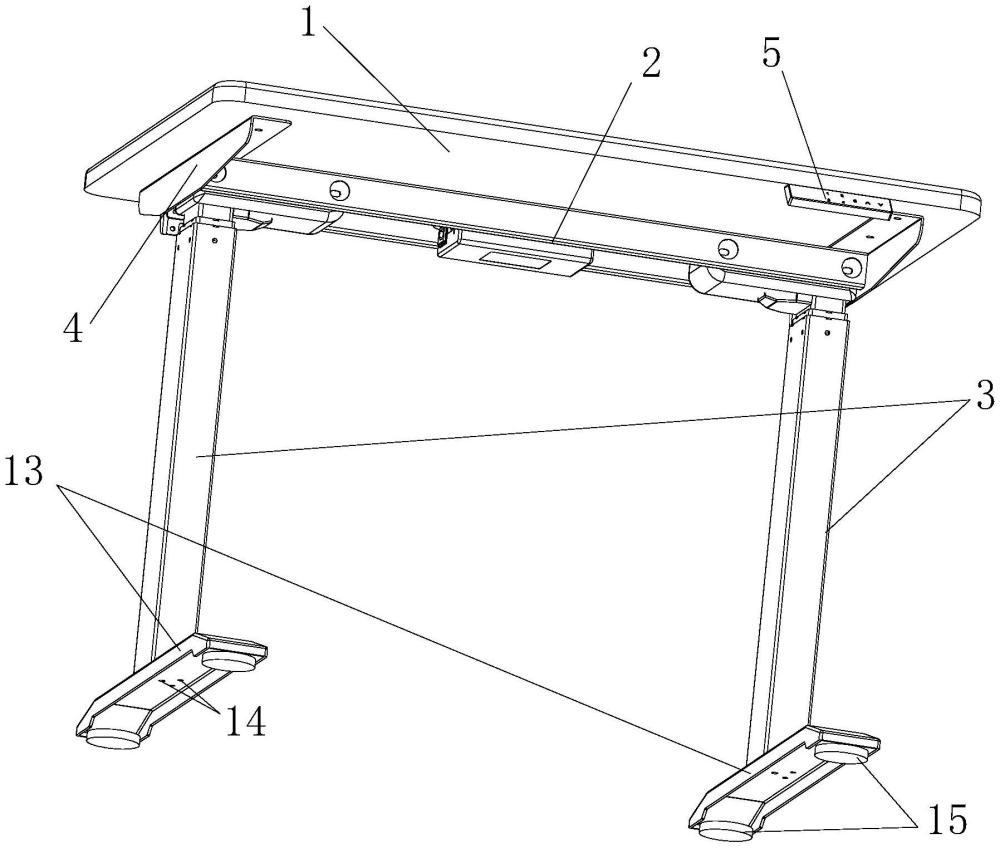

2、本實用新型的技術方案是：一種可收納的智能升降桌，包括桌板、橫梁架、一對同步升降的升降柱，橫梁架安裝于桌板背部，升降柱安裝于橫梁架兩側，所述桌板背部安裝有支撐板，所述支撐板轉接于橫梁架一側，桌板通過支撐板相對橫梁架轉動保持在展開狀態或收納狀態，在展開狀態時，所述桌板以水平狀態置于橫梁架上，收納狀態時，桌板以豎直狀態連接在橫梁架一側。

3、進一步的所述支撐板與橫梁架之間分設有相配合的連接件一、連接件二，所述連接件一與連接件二通過水平設置的轉軸轉接，所述連接一與連接件二設有相配合的定位機構，所述定位機構包括定位柱，所述連接一與連接件二上設有相配合的定位孔，桌板在展開狀態或收納狀態時，連接件一上的定位孔與連接件二相應的定位孔的對準，通過所述定位柱插接阻止兩者相對轉動。

4、進一步的所述定位柱滑接于連接件一上，定位柱具有定位部與非定位部，位于連接件二的定位孔通過弧型槽連通，所述定位柱通過水平滑移使定位部或非定位部位于連接件二的定位孔中，所述定位部位于定位孔中時不能進入所述弧型槽實現對連接件一、連接件二的限定，所述非定位部位于連接件二的定位孔中時可進入所述弧型槽，使連接件二可相對連接件一轉動。

5、進一步的所述定位機構包含彈性件，所述彈性件與定位柱連接，定位柱通過在外力作用下滑動使非定位部進入連接件二的定位孔時，所述彈性件進一步形變產生彈力，去除外力后，所述彈力推動定位柱滑移至定位部時入連接件二的定位孔內。

6、進一步的所述升降柱底部轉接有承座，承座與升降柱之間設有相配合的定位機構一，所述定位機構一通過與承座在多個方向的接觸，使所述承座處于縱向或橫向位置時。

7、進一步的所述承座兩端底部轉接有柜腳。

8、通過實施本實用新型，桌板通過升降柱升降調節高度，使用狀態時，桌板轉動至以水平狀態置于橫梁架上，不使用時，轉動桌板以豎直狀態位于橫梁架一側，減少所占用的空間，利于居住面積較小的城市家庭使用。

技術特征：

1.一種可收納的智能升降桌，包括桌板、橫梁架、一對同步升降的升降柱，橫梁架安裝于桌板背部，升降柱安裝于橫梁架兩側，其特征在于：所述桌板背部安裝有支撐板，所述支撐板轉接于橫梁架一側，桌板通過支撐板相對橫梁架轉動保持在展開狀態或收納狀態，在展開狀態時，所述桌板以水平狀態置于橫梁架上，收納狀態時，桌板以豎直狀態連接在橫梁架一側。

2.根據權利要求1所述的可收納的智能升降桌，其特征在于：所述支撐板與橫梁架之間分設有相配合的連接件一、連接件二，所述連接件一與連接件二通過水平設置的轉軸轉接，所述連接一與連接件二設有相配合的定位機構，所述定位機構包括定位柱，所述連接一與連接件二上設有相配合的定位孔，桌板在展開狀態或收納狀態時，連接件一上的定位孔與連接件二相應的定位孔的對準，通過所述定位柱插接阻止兩者相對轉動。

3.根據權利要求2所述的可收納的智能升降桌，其特征在于：所述定位柱滑接于連接件一上，定位柱具有定位部與非定位部，位于連接件二的定位孔通過弧型槽連通，所述定位柱通過水平滑移使定位部或非定位部位于連接件二的定位孔中，所述定位部位于定位孔中時不能進入所述弧型槽實現對連接件一、連接件二的限定，所述非定位部位于連接件二的定位孔中時可進入所述弧型槽，使連接件二可相對連接件一轉動。

4.根據權利要求3所述的可收納的智能升降桌，其特征在于：所述定位機構包含彈性件，所述彈性件與定位柱連接，定位柱通過在外力作用下滑動使非定位部進入連接件二的定位孔時，所述彈性件進一步形變產生彈力，去除外力后，所述彈力推動定位柱滑移至定位部時入連接件二的定位孔內。

5.根據權利要求1至4任意一項所述的可收納的智能升降桌，其特征在于：所述升降柱底部轉接有承座，承座與升降柱之間設有相配合的定位機構一，所述定位機構一通過與承座在多個方向的接觸，使所述承座處于縱向或橫向位置時。

6.根據權利要求5所述的可收納的智能升降桌，其特征在于：所述承座兩端底部轉接有柜腳。

技術總結
本技術公開了一種可收納的智能升降桌，包括桌板、橫梁架、一對同步升降的升降柱，橫梁架安裝于桌板背部，升降柱安裝于橫梁架兩側，所述桌板背部安裝有支撐板，所述支撐板轉接于橫梁架一側，桌板通過支撐板相對橫梁架轉動保持在展開狀態或收納狀態，在展開狀態時，所述桌板以水平狀態置于橫梁架上，收納狀態時，桌板以豎直狀態連接在橫梁架一側。本技術提供了一種不使用時可折疊收納，減少占用空間的可收納的智能升降桌。

技術研發人員：章新鋒,俞建軍,吳燁
受保護的技術使用者：紹興康拓傳動科技有限公司
技術研發日：20240621
技術公布日：2025/4/28
