【】本技術涉及一種平板拖把清潔桶和清潔工具，屬于家居清潔用品領域。

背景技術

0、
背景技術：

1、隨著人們生活水平和科技水平的提高，拖把的類型也變動越來越多，目前市場上比較常見的有旋轉式的拖把清潔工具以及平板式的擠壓拖把清潔工具，其中平板式的擠壓拖把清潔工具是近幾年來較為受歡迎的一種拖把類型。

2、這種平板式的擠壓拖把通常需要用戶通過主動控制水閥以將清水注入到清污區，如申請人曾提出的專利號為cn214712448u、cn216854622u的實用新型專利，需要通過踩踏腳踏板或手動控制操作元件來控制水閥的開閉。

3、但是此類平板拖把清潔工具在使用過程中也發現一些不足之處，用戶在使用拖把桶時需要頻繁彎腰或踩踏腳踏板，使操作變得繁瑣、費力。故還是存在一些弊端。

技術實現思路

0、
技術實現要素：

1、本實用新型所要解決的技術問題在于克服現有技術的不足而提供一種平板拖把清潔桶和清潔工具，可以實現清水腔向平板拖把定量供水的功能，減少擠壓清洗過程中的水資源浪費。

2、為解決上述技術問題，本實用新型采用如下技術方案：

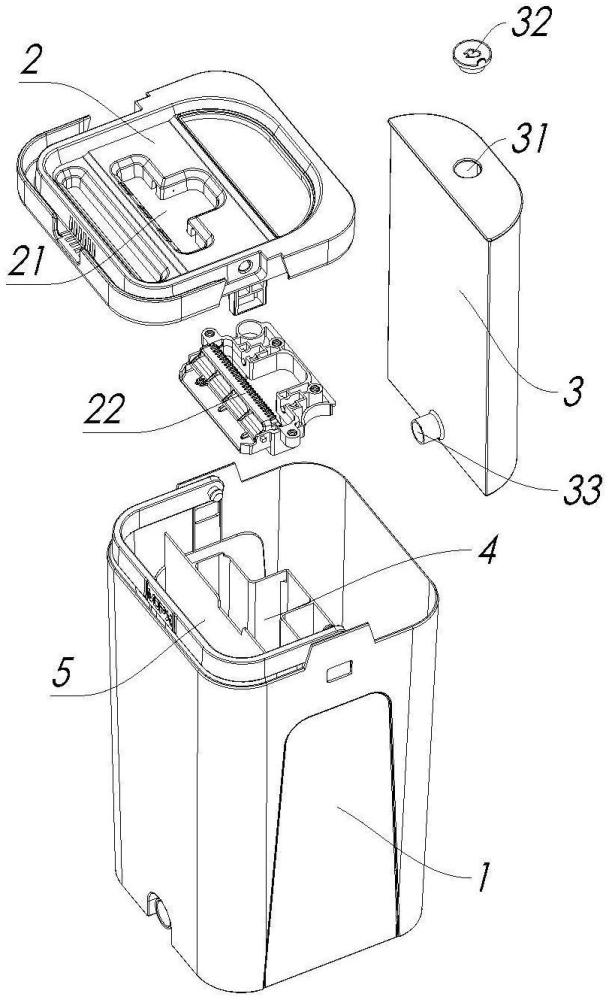

3、一種平板拖把清潔桶，包括桶體和桶蓋，桶體內設有清污腔，所述桶蓋在對應清污腔的上方設有擠壓口，所述桶蓋在擠壓口位置設有刮板，平板拖把的拖把頭沿所述擠壓口上下運動時與所述刮板接觸擠壓實現擠水動作，所述桶體內設有污水腔，平板拖把被擠水后的污水通過所述刮板進入污水腔內，所述桶體內還設有清水腔，所述清水腔在注水完成后作為臨時的封閉腔室，所述清水腔還設有出水口，所述出水口用于與清污腔連通，所述平板拖把清潔桶還設有用于打開所述出水口或保持出水口密封的出水閥門，當封閉的清水腔被所述出水閥門打開時，清水腔內的水自動從出水口流入清污腔，直至清污腔內液面上升至完全封閉所述出水口，以使清水腔重新封閉。

4、采用本實用新型的有益效果：

5、首先，本實用新型具有自動出定量水的功能，當清水腔內被注入清水后，該清水腔臨時作為一個封閉的腔室，此時如果出水閥門打開出水口，清水就會從出水口流向清污腔，同時，當清水流向清污腔后，清污腔內的液面會逐漸升高，液面上升至完全封閉所述出水口后，空氣無法從出水口進入到清水腔內，在大氣壓的作用下，清污腔中的液面封閉出水口后，清水腔中的清水不會繼續流向清污腔，從而實現清水腔中的水定量流向清污腔的目的，清污腔中的水不需要很多，適量以達到清洗即可，不僅起到節約水資源的作用，同時還可以讓平板拖把頭被擠壓更干燥。

6、而當清污腔中的液面，隨著平板拖把上下擠壓后，將污水擠壓帶出清污腔時，清污腔中的液面就會下降，降低到出水口下面，從而可以為下一次出水提供條件，以此實現循環出水的效果，這樣的定量循環出水，不僅讓用戶省去頻繁控制出水動作，還可以讓清水腔中的水使用時間更長，減少用戶頻繁注水的動作。

7、最后，本實用新型做到清污分離，用戶在每一次清洗拖把時使用的都是清水，清洗完畢后污水流入污水腔，使清洗更加徹底，提升清潔效率。

8、作為優選，所述清水腔設有進水口，所述平板拖把清潔桶還包括用于密封所述進水口的第一密封件。

9、作為優選，在給所述清水腔注水狀態下，所述出水閥門保持出水口密封，所述第一密封件打開。

10、作為優選，所述出水閥門為活動擋板，所述活動擋板連接有驅動部，所述驅動部驅動所述活動擋板密封所述出水口或打開所述出水口。

11、作為優選，所述桶體內可拆連接有清水盒體，所述清水盒體內形成所述清水腔，所述清水腔設有進水口，所述進水口和出水口為同一開口或不同開口。

12、作為優選，所述桶體還設有觸發裝置，所述觸發裝置被配置為：當所述拖把頭進入清污腔擠壓清洗時，所述觸發裝置被觸發，出水閥門保持所述出水口密封，當所述拖把頭脫離清污腔時，所述出水閥門打開所述出水口。

13、作為優選，所述觸發裝置包括設于所述桶體內的第一觸發部和設于所述拖把頭上的第二觸發部，所述第一觸發部與所述出水閥門連接，所述第一觸發部和第二觸發部通過抵接觸發或感應觸發。

14、作為優選，所述出水閥門為活動擋板，所述活動擋板連接有驅動部，所述第一觸發部包括設于所述驅動部上的凸塊，所述第二觸發部為弧面凸起，拖把頭朝下運動時，所述凸塊被所述弧面凸起下壓，直至活動擋板位于最低位置后所述弧面凸起越過所述凸塊，所述平板拖把頭離開清污腔時，所述凸塊被弧面凸起抵觸再次抬升，出水閥門打開所述出水口。

15、作為優選，所述出水口位于靠近清水腔的腔底位置，所述清水腔的腔底面高度大于所述清污腔的腔底面高度。

16、作為優選，所述出水口的高度與所述清污腔的腔底面存在高度差值h，所述h滿足的數值范圍為20mm～300mm。

17、作為優選，所述進水口設于上方，所述第一密封件為分體式或活動連接式的密封塞。

18、本實用新型還公開了一種清潔工具，包括清潔桶和平板拖把，所述清潔桶采用上述任意一種方案中的清潔桶。

19、本實用新型的這些特點和優點將會在下面的具體實施方式、附圖中詳細的揭露。

技術特征：

1.一種平板拖把清潔桶，包括桶體和桶蓋，桶體內設有清污腔，所述桶蓋在對應清污腔的上方設有擠壓口，所述桶蓋在擠壓口位置設有刮板，平板拖把的拖把頭沿所述擠壓口上下運動時與所述刮板接觸擠壓實現擠水動作，所述桶體內設有污水腔，平板拖把被擠水后的污水通過所述刮板進入污水腔內，其特征在于，所述桶體內還設有清水腔，所述清水腔在注水完成后作為臨時的封閉腔室，所述清水腔還設有出水口，所述出水口用于與清污腔連通，所述平板拖把清潔桶還設有用于打開所述出水口或保持出水口密封的出水閥門，當封閉的清水腔被所述出水閥門打開時，清水腔內的水自動從出水口流入清污腔，直至清污腔內液面上升至完全封閉所述出水口，以使清水腔重新封閉。

2.如權利要求1所述的一種平板拖把清潔桶，其特征在于：所述清水腔設有進水口，所述平板拖把清潔桶還包括用于密封所述進水口的第一密封件。

3.如權利要求2所述的一種平板拖把清潔桶，其特征在于：在給所述清水腔注水狀態下，所述出水閥門保持出水口密封，所述第一密封件打開。

4.如權利要求2所述的一種平板拖把清潔桶，其特征在于：所述出水閥門為活動擋板，所述活動擋板連接有驅動部，所述驅動部驅動所述活動擋板密封所述出水口或打開所述出水口。

5.如權利要求1所述的一種平板拖把清潔桶，其特征在于：所述桶體內可拆連接有清水盒體，所述清水盒體內形成所述清水腔，所述清水腔設有進水口，所述進水口和出水口為同一開口或不同開口。

6.如權利要求1所述的一種平板拖把清潔桶，其特征在于：所述桶體還設有觸發裝置，所述觸發裝置被配置為：當所述拖把頭進入清污腔擠壓清洗時，所述觸發裝置被觸發，出水閥門保持所述出水口密封，當所述拖把頭脫離清污腔時，所述出水閥門重新打開所述出水口。

7.如權利要求6所述的一種平板拖把清潔桶，其特征在于：所述觸發裝置包括設于所述桶體內的第一觸發部和設于所述拖把頭上的第二觸發部，所述第一觸發部與所述出水閥門連接，所述第一觸發部和第二觸發部通過抵接觸發或感應觸發。

8.如權利要求7所述的一種平板拖把清潔桶，其特征在于：所述出水閥門為活動擋板，所述活動擋板連接有驅動部，所述第一觸發部包括設于所述驅動部上的凸塊，所述第二觸發部為弧面凸起，拖把頭朝下運動時，所述凸塊被所述弧面凸起下壓，直至活動擋板位于最低位置后所述弧面凸起越過所述凸塊，所述平板拖把頭離開清污腔時，所述凸塊被弧面凸起抵觸再次抬升，出水閥門打開所述出水口。

9.如權利要求1所述的一種平板拖把清潔桶，其特征在于：所述出水口位于靠近清水腔的腔底位置，所述清水腔的腔底面高度大于所述清污腔的腔底面高度。

10.如權利要求1所述的一種平板拖把清潔桶，其特征在于：所述出水口的高度與所述清污腔的腔底面存在高度差值h，所述h滿足的數值范圍為20mm～300mm。

11.如權利要求2所述的一種平板拖把清潔桶，其特征在于：所述進水口設于上方，所述第一密封件為分體式或活動連接式的密封塞。

12.一種清潔工具，包括清潔桶和平板拖把，其特征在于，所述清潔桶采用權利要求1至11之一的清潔桶。

技術總結
本技術公開了一種自動進水的平板拖把清潔桶和清潔工具，具體涉及一種拖把桶，包括包括桶體和桶蓋，桶體內設有清污腔，桶蓋在對應清污腔的上方設有擠壓口，桶蓋在擠壓口位置設有刮板，平板拖把的拖把頭沿擠壓口上下運動時與刮板接觸擠壓實現擠水動作，桶體內設有污水腔，平板拖把被擠水后的污水通過刮板進入污水腔內，桶體內還設有清水腔，清水腔設有進水口和用于密封進水口的第一密封件，清水腔還設有出水口，出水口用于與清污腔連通，平板拖把清潔桶還設有用于密封出水口的第二密封件，當?shù)谝幻芊饧P(guān)閉且第二密封件打開時，清水腔內的水自動從出水口流入清污腔，直至清污腔內液面上升至完全封閉出水口。本技術的優點在于定量出水。

技術研發人員：王玉龍
受保護的技術使用者：寧波雅翔清潔用品有限公司
技術研發日：20240621
技術公布日：2025/4/28
