本技術涉及防輻射門，尤其涉及一種醫用手動防輻射門。

背景技術：

1、醫院放射科防輻射門是一種特殊設計的門，用于防止放射線的輻射泄漏到其他區域，放射科防輻射門通常采用鉛板或鉛玻璃等材料，因為鉛能有效阻擋或吸收大部分放射線，門的密封性能也非常重要，以確保放射線不會通過門縫泄漏出來。

2、由于普通手動防輻射門重量很重，一張門扇重量大約在200-400ka以上，傳統的合葉模式，由于合葉間隙問題，安裝后會導致門縫寬度不一致，長久使用門扇下墜，會發生關門不嚴等現象，而常規天地軸系統，地軸承載力不強，天軸自鎖力不夠，所以對手動防輻射門的門軸可靠性提出了比較高的要求，要求天地門軸的承載力強，鎖止牢固，在經常開關的情況下，門軸不會因為壓力過大發生點蝕而致門軸下沉，不會發生門扇脫軸情況，因此，我們提出了一種醫用手動防輻射門，用以解決上述問題。

技術實現思路

1、本實用新型的目的是為了解決現有技術中存在傳統的合葉模式長久使用門扇下墜導致發生關門不嚴的現象缺點，而提出的一種醫用手動防輻射門。

2、為了實現上述目的，本實用新型采用了如下技術方案：

3、一種醫用手動防輻射門，包括前門板和整體門框，所述前門板的一側上方開設有第一凹槽，所述整體門框的頂部內壁固定嵌入有門框支架，所述門框支架上固定連接有門框軸套，所述整體門框的底部開設有第二凹槽，所述第二凹槽的內壁固定連接有軸承支撐板，所述軸承支撐板的頂部固定連接有地軸銷，且地軸銷上套設有圓錐滾子軸承，所述圓錐滾子軸承的底部與軸承支撐板的頂部固定連接，所述第二凹槽的內壁固定連接有用于裝飾的裝飾件，的該手動防輻射門還包括：

4、第一連接組件，第一連接組件固定設置在第一凹槽內，用于前門板與整體門框的連接，作為防輻射門的開合回轉中心；

5、第二連接組件，第二連接組件固定設置在前門板的一側，且位于第一凹槽同一側，用于前門板與整體門框的連接，實現防輻射門開合和承重。

6、在一種可能的設計中，所述第一連接組件包括天軸盒，所述天軸盒嵌入第一凹槽內，且所述天軸盒的一側等間距設置有兩個第一螺紋孔，兩個第一螺紋孔內均螺紋連接有螺栓，所述天軸盒與前門板通過兩個第一螺紋孔內的螺栓螺紋連接，所述天軸盒內轉動連接有轉動臂，所述轉動臂的頂部轉動連接有連接臂，所述連接臂的一端轉動連接有連接柱，所述連接柱的頂部固定連接有天軸銷，且天軸銷分別貫穿天軸盒和前門板并與天軸盒和前門板滑動連接，所述天軸盒的頂部固定連接有l形狀的天軸支架，所述天軸支架上嵌入固定連接有天軸軸套，所述天軸銷穿過天軸軸套并插入門框軸套內。

7、在一種可能的設計中，所述第二連接組件包括l形狀的地軸支架，所述地軸支架固定設置在前門板的一側底部，所述地軸支架內固定連接有地軸套，所述地軸銷插入地軸套內。

8、在一種可能的設計中，所述轉動臂上開設有讓位槽，所述天軸盒的一側貫穿螺紋連接有內六角拉桿螺絲，且內六角拉桿螺絲的一端穿過讓位孔并與讓位槽內壁滑動連接。

9、在一種可能的設計中，所述前門板一側開設有第三凹槽，所述第三凹槽一側內壁固定連接有鋁蜂窩，所述第三凹槽的四側內壁固定連接有同一個鉛板，且鋁蜂窩位于前門板和鉛板之間，所述前門板的一側連接有后門板，且后門板位于第三凹槽開口處，所述后門板靠近前門板的一側等間距固定設置有多個卡槽，所述第三凹槽內固定設置有多個與卡槽相對應的卡塊，所述卡塊與對應的卡槽相卡裝。

10、在一種可能的設計中，所述整體門框的四側內壁均開設有方便與墻體固定的安裝孔。

11、在一種可能的設計中，所述天軸盒的內壁一側螺紋連接有用于對內六角拉桿螺絲限位的限位螺栓。

12、在一種可能的設計中，所述整體門框的頂部內壁設置有用于檢測輻射的輻射檢測器。

13、在一種可能的設計中，所述整體門框的一側遠離前門板的一側固定設置有門框鉛板。

14、本申請中，通過第一連接組件中的地軸支架和地軸套與第二連接組件中的天軸盒、轉動臂、連接臂、連接柱以及天軸銷的配合使用，實現了防輻射門的穩定承重和便捷開合，當地軸銷插入地軸套，天軸銷穿過天軸軸套并插入門框軸套內時，前門板與整體門框牢固連接，保證了門的承重能力，其中轉動內六角拉桿螺絲使位移，使與連接的天軸銷向上伸出動作，從而插入整體門框上的門框軸套內，天軸銷作為手動防輻射門扇的上回轉中心，同時內轉動六角拉桿螺絲的自鎖能保證天軸銷不下墜，圓錐滾子軸承能夠很好的承受軸向和徑向力，使防輻射門門扇開合時，回轉摩擦力大大降低。

15、前門板內部設置有鋁蜂窩和鉛板組合的防輻射結構，鋁蜂窩具有良好的隔音、隔熱性能，同時能夠減輕門的重量，鉛板則是一種高效的輻射防護材料，能夠有效阻擋輻射穿透，鋁蜂窩位于前門板和鉛板之間，起到支撐和固定鉛板的作用，同時增強了門的整體強度。

16、整體門框的頂部內壁設置有輻射檢測器，能夠實時監測周圍環境的輻射水平，當輻射水平超過安全閾值時，輻射檢測器會發出警報，提醒醫護人員和患者采取相應的防護措施，在整體門框的四側內壁均開設有固定孔，方便與墻體固定。

17、有益效果：

18、本實用新型中，所述一種醫用手動防輻射門，通過第一連接組件和第二連接組件的配合，實現了防輻射門的穩定承重和便捷開合，提高了使用效率；

19、本實用新型中，所述一種醫用手動防輻射門，通過采用鋁蜂窩、鉛板和組合門框鉛板的防輻射結構，有效提高了防輻射效果，保護了醫護人員和患者的安全；

20、本實用新型中，所述一種醫用手動防輻射門，通過設置了輻射檢測器(18)，能夠實時監測輻射水平，確保使用安全。

21、本實用新型中，通過第一連接組件和第二連接組件的配合，實現了防輻射門的穩定承重和便捷開合，提高了使用效率，采用鋁蜂窩、鉛板和組合門框鉛板的防輻射結構，有效提高了防輻射效果，保護了醫護人員和患者的安全，同時通過設置了輻射檢測器，能夠實時監測輻射水平，確保使用安全。

技術特征：

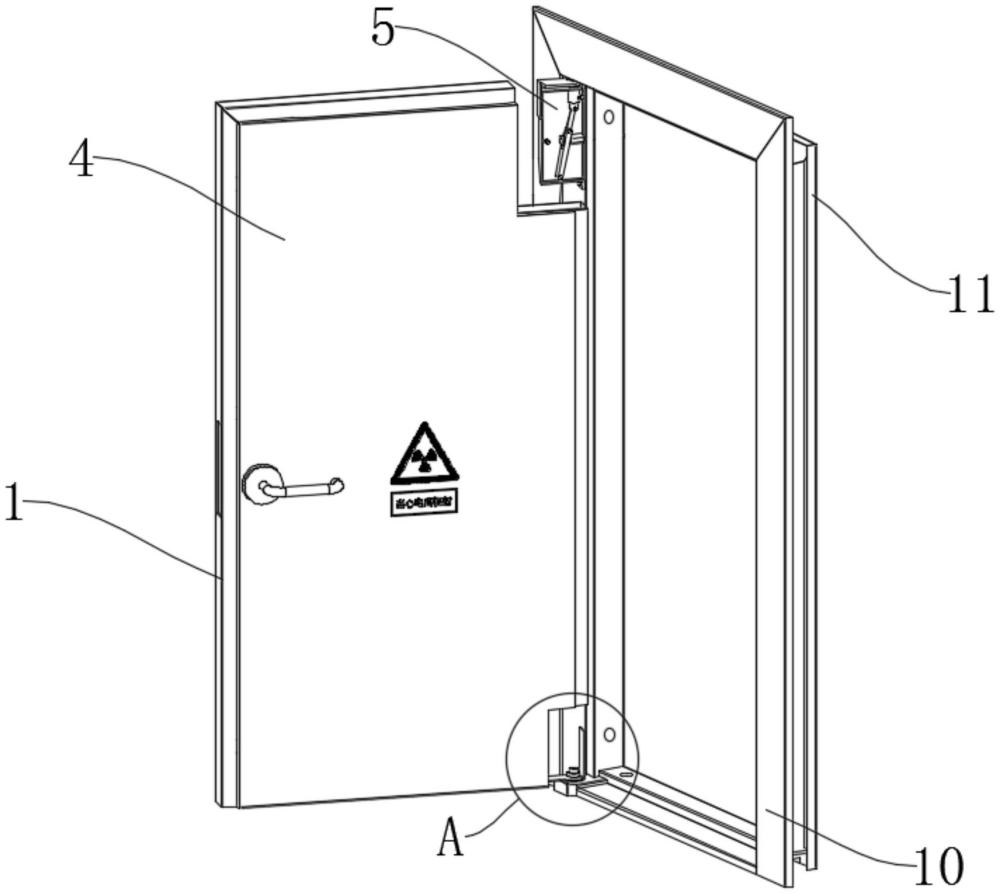

1.一種醫用手動防輻射門，包括前門板(1)和整體門框(11)，所述前門板(1)的一側上方開設有第一凹槽，所述整體門框(11)的頂部內壁固定嵌入有門框支架(9)，所述門框支架(9)上固定連接有門框軸套(8)，所述整體門框(11)的底部開設有第二凹槽，所述第二凹槽的內壁固定連接有軸承支撐板(12)，所述軸承支撐板(12)的頂部固定連接有地軸銷(13)，且地軸銷(13)上套設有圓錐滾子軸承(14)，所述圓錐滾子軸承(14)的底部與軸承支撐板(12)的頂部固定連接，所述第二凹槽的內壁固定連接有用于裝飾的裝飾件(15)，的其特征在于，該手動防輻射門還包括：

2.根據權利要求1所述的一種醫用手動防輻射門，其特征在于，所述第一連接組件包括天軸盒(5)，所述天軸盒(5)嵌入第一凹槽內，且所述天軸盒(5)的一側等間距設置有兩個第一螺紋孔，兩個第一螺紋孔內均螺紋連接有螺栓，所述天軸盒(5)與前門板(1)通過兩個第一螺紋孔內的螺栓螺紋連接，所述天軸盒(5)內轉動連接有轉動臂(501)，所述轉動臂(501)的頂部轉動連接有連接臂(502)，所述連接臂(502)的一端轉動連接有連接柱(503)，所述連接柱(503)的頂部固定連接有天軸銷(504)，且天軸銷(504)分別貫穿天軸盒(5)和前門板(1)并與天軸盒(5)和前門板(1)滑動連接，所述天軸盒(5)的頂部固定連接有l形狀的天軸支架(6)，所述天軸支架(6)上嵌入固定連接有天軸軸套(7)，所述天軸銷(504)穿過天軸軸套(7)并插入門框軸套(8)內。

3.根據權利要求1所述的一種醫用手動防輻射門，其特征在于，所述第二連接組件包括l形狀的地軸支架(17)，所述地軸支架(17)固定設置在前門板(1)的一側底部，所述地軸支架(17)內固定連接有地軸套(16)，所述地軸銷(13)插入地軸套(16)內。

4.根據權利要求2所述的一種醫用手動防輻射門，其特征在于，所述轉動臂(501)上開設有讓位槽，所述天軸盒(5)的一側貫穿螺紋連接有內六角拉桿螺絲(505)，且內六角拉桿螺絲(505)的一端穿過讓位孔并與讓位槽內壁滑動連接。

5.根據權利要求1所述的一種醫用手動防輻射門，其特征在于，所述前門板(1)一側開設有第三凹槽，所述第三凹槽一側內壁固定連接有鋁蜂窩(2)，所述第三凹槽的四側內壁固定連接有同一個鉛板(3)，且鋁蜂窩(2)位于前門板(1)和鉛板(3)之間，所述前門板(1)的一側連接有后門板(4)，且后門板(4)位于第三凹槽開口處，所述后門板(4)靠近前門板(1)的一側等間距固定設置有多個卡槽，所述第三凹槽內固定設置有多個與卡槽相對應的卡塊，所述卡塊與對應的卡槽相卡裝。

6.根據權利要求1所述的一種醫用手動防輻射門，其特征在于，所述整體門框(11)的四側內壁均開設有方便與墻體固定的安裝孔。

7.根據權利要求2所述的一種醫用手動防輻射門，其特征在于，所述天軸盒(5)的內壁一側螺紋連接有用于對內六角拉桿螺絲(505)限位的限位螺栓。

8.根據權利要求1所述的一種醫用手動防輻射門，其特征在于，所述整體門框(11)的頂部內壁設置有用于檢測輻射的輻射檢測器(18)。

9.根據權利要求1所述的一種醫用手動防輻射門，其特征在于，所述整體門框(11)的一側遠離前門板(1)的一側固定設置有門框鉛板(10)。

技術總結
本技術屬于防輻射門技術領域，尤其是一種醫用手動防輻射門，針對現有的傳統的合葉模式長久使用門扇下墜導致發生關門不嚴的現象問題，現提出如下方案，其包括前門板和整體門框，所述前門板的一側上方開設有第一凹槽，所述整體門框的頂部內壁固定嵌入有門框支架，所述門框支架上固定連接有門框軸套，所述整體門框的底部開設有第二凹槽，本技術中，通過第一連接組件和第二連接組件的配合，實現了防輻射門的穩定承重和便捷開合，提高了使用效率，采用鋁蜂窩、鉛板和組合門框鉛板的防輻射結構，有效提高了防輻射效果，保護了醫護人員和患者的安全，同時通過設置了輻射檢測器，能夠實時監測輻射水平，確保使用安全。

技術研發人員：何勇為,成億
受保護的技術使用者：湖南東芝自動門技術工程有限公司
技術研發日：20240626
技術公布日：2025/4/28
