本發明涉及飲料制備，特別涉及一種飲料出口結構及飲料機。

背景技術：

1、隨著人們生活水平的提高，飲料制備機越來越受到人們的歡迎，例如咖啡機能夠方便快速的為用戶提供咖啡，成為了辦公、娛樂場所以及家庭生活常備的產品。比如目前市面上現有的可產生意式咖啡的咖啡機，其沖泡器是通過高壓實現咖啡的預煮和萃取，從而獲得意式咖啡。咖啡出口處沒有合理的引流，出口處表面過于規整，流速過快且具有一定自身壓力的咖啡液體沖出飲料機的出口會導致在出口處噴濺，而且往往這種咖啡液體帶有一層油脂，油脂帶有較好的延展性，當使用油脂過高的咖啡豆時，很容易在出口處形成吹泡、飛濺的情況，極大影響咖啡的口感和體驗感。

2、為了避免噴濺，現有的飲料機具有飲料供應噴嘴(飲料輸出部分)，飲料供應噴嘴有一個噴嘴本體，噴嘴本體設置有分配飲料的分配通道，噴嘴本體分配通道的飲料出口側設置整流板，用于整流分配的飲料，使從飲料供應噴嘴流出的飲料幾乎不濺到杯子或其他容器外。另外，在飲料出口的圓周向布置槽口讓液體中空氣得以逸出。雖然設置整流板可以引導飲料液體的流出時，防止流動方向發散，但是槽口的設置也會產生掛泡從而導致飲料流體的流動方向偏離整流板的引導方向，給用戶帶來不好的體驗。

3、為此，需要針對現有技術進行進一步的改進。

技術實現思路

1、本發明的目的在于提供一種結構簡單并且能夠有效改善掛泡現象的出口結構。

2、本發明的另一目的在于提供一種結構簡單并且能夠有效改善掛泡現象的飲料機。

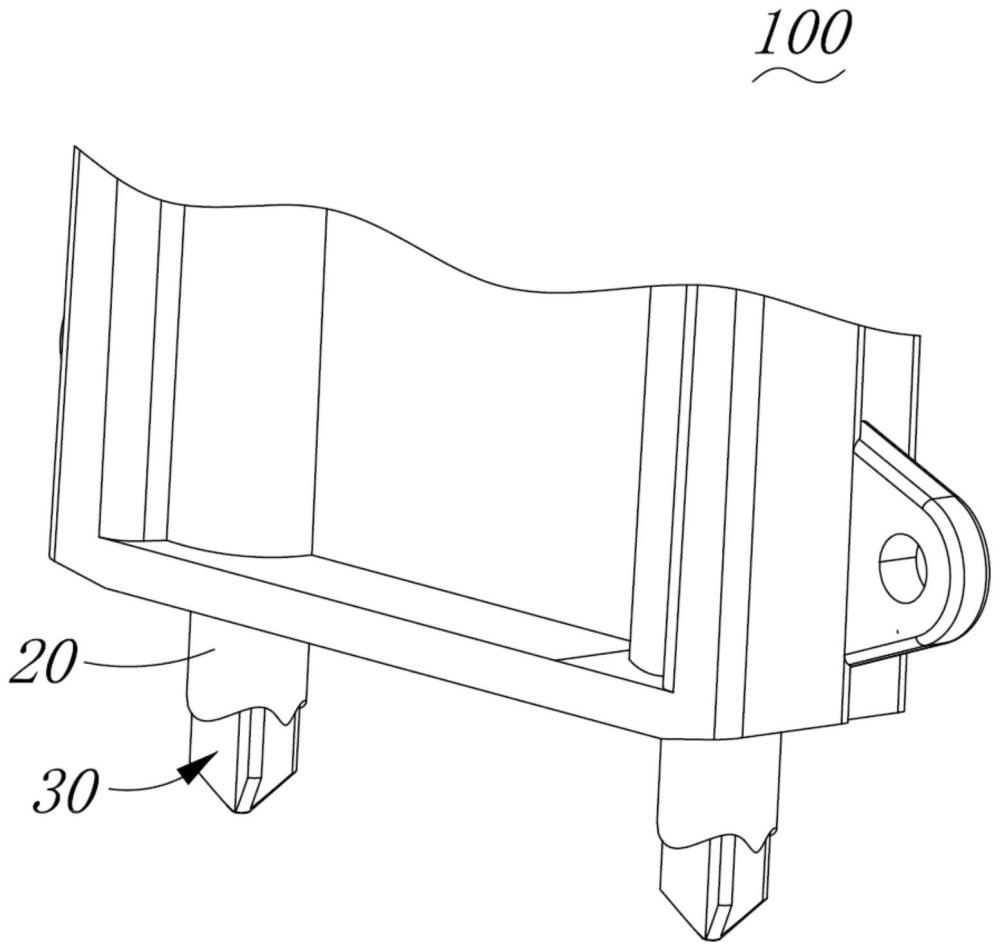

3、為實現上述發明目的之一，本發明提供一種飲料出口結構，包括輸出管以及設置于輸出管內的引導件，所述輸出管具體輸入端和輸出端，所述輸出端形成有輸出開口，所述引導件沿著所述輸出管的軸向延伸并自所述輸出開口伸出；

4、所述輸出開口的端面沿輸出管的周向形成具有多個凹部和多個凸部的曲面，所述曲面上的凹部和凸部沿著輸出管的周向輪流設置，所述引導件包括與多個葉片，所述多個葉片的數量與所述多個凸部的數量相同，所述多個葉片沿輸出管軸向的一部分位于輸出管內，多個葉片沿輸出管軸向的另一部分自所述輸出開口伸出，沿著輸出管的輸出方向，每個葉片設置在相鄰的兩個凹部之間，每個凹部設置在相鄰的兩個葉片之間。

5、作為本發明一實施方式的進一步改進，所述多個葉片自所述輸出開口伸出的距離大于相鄰凹部和凸部的高度差，所述多個葉片自所述輸出開口伸出的距離是相鄰凹部和凸部的高度差的3-6倍之間，相鄰凹部和凸部的高度差大于1mm，多個葉片自所述輸出開口伸出的距離大于4mm。

6、作為本發明一實施方式的進一步改進，所述多個凹部和多個凸部沿著輸出管的周向呈非均勻分布的軸對稱設置。

7、作為本發明一實施方式的進一步改進，每個葉片的位置與凸部的最高點位置對應，所述曲面構造為與正弦波匹配的面，所述凸部為波峰，所述凹部為波谷，每個葉片的位置對應每個波峰的最高處。

8、作為本發明一實施方式的進一步改進，所述曲面上的多個波峰和多個波谷對應的正弦波的振幅相等，相鄰兩個波谷沿著所述輸出管的周向對應的圓周角不同，至少一個波谷對應的圓周角大于相鄰的波峰對應的圓周角，至少一個波谷對應的圓周角小于相鄰的波峰對應的圓周角。

9、作為本發明一實施方式的進一步改進，所述多個葉片為2-5片葉片，至少兩個相鄰的葉片之間的角度大于等于120度。

10、作為本發明一實施方式的進一步改進，所述曲面構造為凹部或凸部呈有夾角的兩個面、弧面、與多邊形匹配的面中的一個，至少一個凹部沿著所述輸出管的周向對應的圓周角大于相鄰的凸部對應的圓周角，至少一個凹部沿著所述輸出管的周向對應的圓周角小于相鄰的凸部對應的圓周角。

11、本發明另一實施方式中提供了一種飲料出口結構，包括輸出管以及設置于輸出管內的引導件，所述輸出管具有輸入端和輸出端，所述輸出端形成有輸出開口，所述引導件沿著所述輸出管的軸向延伸；

12、所述輸出開口的端面沿輸出管的周向形成具有多個凹部和多個凸部的曲面，所述曲面上的凹部和凸部沿著輸出管的周向輪流設置，所述引導件包括與多個葉片，多個葉片的數量與多個凹部的數量相同或者與多個凸部的數量相同，所述多個葉片沿著所述輸出管的軸向自所述輸出開口伸出，沿著輸出管的周向，至少一組相鄰葉片之間的夾角與另一組相鄰葉片之間的夾角不同。

13、作為本發明一實施方式的進一步改進，所述曲面構造為與正弦波匹配的面，所述凸部為波峰，所述凹部為波谷，每個葉片的位置對應每個波峰的最高處。

14、作為本發明一實施方式的進一步改進，所述曲面構造為凹部或凸部呈有夾角的兩個面、弧面、與多邊形匹配的面中的一個，至少一個凹部沿著所述輸出管的周向對應的圓周角大于相鄰的凸部對應的圓周角，至少一個凹部沿著所述輸出管的周向對應的圓周角小于相鄰的凸部對應的圓周角。

15、作為本發明一實施方式的進一步改進，每個葉片的位置與凹部的最低點位置對應或與凸部的最高點位置對應，相鄰凹部和凸部的高度差大于1mm，多個葉片自所述輸出開口伸出的距離大于4mm。

16、本發明還提供了一種咖啡機，包括主機體，所述主機體的前部設有如上任一實施方式所述的飲料出口結構。

17、與現有技術相比，本發明的有益效果在于：通過設置葉片和相鄰的兩個凹部之間的相對位置，使得具有油脂特性的咖啡液不易在咖啡出口處形成泡泡，或者形成泡泡后能夠很快地破泡，而不影響咖啡液的流向和避免掛泡現象。通過設置輸出開口的端面形成為凹凸不平的曲面，多個葉片沿著輸出管的周向呈非均勻分布同樣可以從不同的方向避免掛泡。通過上述葉片與凹部的位置設計，或者多個葉片的分布以及輸出管端面凹凸起伏面的設置，避免了在輸出開口處掛泡或者防止了大泡泡的形成，從而防止了飲料流體沿著大泡泡流動而偏離流出的方向，使飲料流體的輸出更加可靠。

技術特征：

1.一種飲料出口結構，包括輸出管以及設置于輸出管內的引導件，所述輸出管具有輸入端和輸出端，所述輸出端形成有輸出開口，所述引導件沿著所述輸出管的軸向延伸并自所述輸出開口伸出；

2.根據權利要求1所述的飲料出口結構，其特征在于，所述多個葉片自所述輸出開口伸出的距離是相鄰凹部和凸部的高度差的3-6倍之間，相鄰凹部和凸部的高度差大于1mm，多個葉片自所述輸出開口伸出的距離大于4mm。

3.根據權利要求1所述的飲料出口結構，其特征在于，所述多個凹部和多個凸部沿著輸出管的周向呈非均勻分布的軸對稱設置。

4.根據權利要求1所述的飲料出口結構，其特征在于，每個葉片的位置與凸部的最高點位置對應，所述曲面構造為與正弦波匹配的面，所述凸部為波峰，所述凹部為波谷，每個葉片的位置對應每個波峰的最高處。

5.根據權利要求4所述的飲料出口結構，其特征在于，所述曲面上的多個波峰和多個波谷對應的正弦波的振幅相等，相鄰兩個波谷沿著所述輸出管的周向對應的圓周角不同，至少一個波谷對應的圓周角大于相鄰的波峰對應的圓周角，至少一個波谷對應的圓周角小于相鄰的波峰對應的圓周角。

6.根據權利要求1所述的飲料出口結構，其特征在于，所述多個葉片為2-5片葉片，至少兩個相鄰的葉片之間的角度大于等于120度。

7.根據權利要求1所述的飲料出口結構，其特征在于，所述曲面構造為凹部或凸部呈有夾角的兩個面、弧面、與多邊形匹配的面中的一個，至少一個凹部沿著所述輸出管的周向對應的圓周角大于相鄰的凸部對應的圓周角，至少一個凹部沿著所述輸出管的周向對應的圓周角小于相鄰的凸部對應的圓周角。

8.一種飲料出口結構，包括輸出管以及設置于輸出管內的引導件，所述輸出管具有輸入端和輸出端，所述輸出端形成有輸出開口，所述引導件沿著所述輸出管的軸向延伸；

9.根據權利要求8所述的飲料出口結構，其特征在于，所述曲面構造為與正弦波匹配的面，所述凸部為波峰，所述凹部為波谷，每個葉片的位置對應每個波峰的最高處。

10.根據權利要求8所述的飲料出口結構，其特征在于，所述曲面構造為凹部或凸部呈有夾角的兩個面、弧面、與多邊形匹配的面中的一個，至少一個凹部沿著所述輸出管的周向對應的圓周角大于相鄰的凸部對應的圓周角，至少一個凹部沿著所述輸出管的周向對應的圓周角小于相鄰的凸部對應的圓周角。

11.根據權利要求8所述的飲料出口結構，其特征在于，每個葉片的位置與凹部的最低點位置對應或與凸部的最高點位置對應，相鄰凹部和凸部的高度差大于1mm，多個葉片自所述輸出開口伸出的距離大于4mm。

12.一種飲料機，包括主機體，其特征在于，所述主機體的前部設有如權利要求1至11之一所述的飲料出口結構。

技術總結
本發明提供一種飲料出口結構及飲料機，飲料出口結構包括輸出管以及設置于輸出管內的引導件，所述輸出管具有輸入端和輸出端，所述輸出管的輸出端形成有輸出開口，所述引導件沿著所述輸出管的軸向延伸并自所述輸出開口伸出；所述輸出開口的端面沿輸出管的周向形成具有多個凹部和多個凸部的曲面，所述曲面上的凹部和凸部沿著輸出管的周向輪流設置，所述引導件包括多個葉片，所述多個葉片的數量與所述多個凸部的數量相同，多個葉片沿輸出管軸向的一部分位于輸出管內，多個葉片沿輸出管軸向的另一部分自所述輸出開口伸出，沿著輸出管的輸出方向，每個葉片設置在相鄰的兩個凹部之間，每個凹部設置在相鄰的兩個葉片之間。

技術研發人員：余寧超,樊延安
受保護的技術使用者：蘇州咖樂美咖啡機科技有限公司
技術研發日：
技術公布日：2025/4/28
