本技術涉及建筑窗戶，特別涉及一種可回收雨水的綠色節能建筑窗戶結構。

背景技術：

1、隨著我國對綠色節能環保理念的提出，各個行業都在綠色節能的理念中不斷發展，在現有的綠色節能建筑中，住戶常常會在室內種植大量綠植，為了方便綠植采光，住戶常常會把綠植種植在陽臺的窗戶處，由于綠植需要定期進行灌溉，所以住戶通常使用水龍頭中的自來水進行灌溉操作，進而會導致水的大量浪費，在對現有的窗戶進行使用的過程中，由于現有的窗戶一般只是固定在窗臺處起到遮擋的效果，不能在雨天對雨水進行回收，然后用作綠植的灌溉，所以使得窗戶的使用不夠節能，因此，針對以上問題提出一種可回收雨水的綠色節能建筑窗戶結構。

技術實現思路

1、本實用新型要解決的技術問題克服現有的缺陷，可以有效解決背景技術中的問題。

2、為實現上述目的，本實用新型采取的技術方案為：

3、一種可回收雨水的綠色節能建筑窗戶結構，包括窗戶，所述窗戶內側底端轉動連接有兩側螺紋方向相反的雙向螺紋軸，所述雙向螺紋軸外側螺旋連接有與窗戶滑動連接的滑塊，所述滑塊外側通過轉軸轉動連接有轉動桿，所述轉動桿的另一端通過轉軸轉動連接有與窗戶滑動連接的拉桿，所述拉桿外側底端固定連接有與窗戶滑動連接的集雨布，所述集雨布的另一端固定連接有卷輪，所述卷輪內側固定連接有與窗戶轉動連接的固定軸，所述窗戶左側底端連通有內側固定連接有電控閥的輸送管，所述窗戶左下方設有收集箱，所述收集箱左側固定連接有控制器，所述收集箱內側右端固定連接有貫穿收集箱的液位計。

4、作為本實用新型的進一步改進，所述雙向螺紋軸外側中心處固定連接有蝸輪，所述蝸輪外側嚙合連接有貫穿窗戶的蝸桿，且蝸桿與窗戶轉動連接。

5、作為本實用新型的進一步改進，所述集雨布外側一端接觸有導向軸，且導向軸與窗戶轉動連接。

6、作為本實用新型的進一步改進，所述固定軸外側前后兩端均固定連接有發條彈簧，且發條彈簧的另一端與窗戶固定連接。

7、作為本實用新型的進一步改進，所述輸送管的另一端連通有與收集箱螺旋連接的固定蓋，所述固定蓋內側設有與收集箱滑動連接的過濾箱。

8、作為本實用新型的進一步改進，所述收集箱內側底端通過內部固定連接有電控閥的連接管連通有與收集箱固定連接的水泵，所述水泵左端通過連接管連通有噴頭，所述收集箱左側底端鉸鏈連接有箱蓋。

9、與現有技術相比，本實用新型具有如下有益效果：

10、1、一種可回收雨水的綠色節能建筑窗戶結構，通過設置的窗戶、蝸桿、雙向螺紋軸、滑塊、拉桿、集雨布、收集箱、水泵和噴頭，在雨天對裝置進行使用時，通過轉動窗戶外側的蝸桿嚙合蝸輪，進一步帶動雙向螺紋軸與滑塊螺旋連接，以此通過轉動桿推動拉桿把集雨布從窗戶內的卷輪外側拉出，在雨水淋在集雨布上，然后通過輸送管進入到收集箱內時，方便了在雨天對雨水進行回收，以此在啟動水泵把收集箱內的水通過噴頭噴出時，方便了通過收集的雨水對窗戶處種植的綠植進行灌溉，節約了水資源，以此使得窗戶的使用更加節能。

11、2、一種可回收雨水的綠色節能建筑窗戶結構，通過設置的過濾箱、固定蓋和收集箱，通過把過濾箱放在收集箱內側頂端，然后轉動輸送管連通的固定蓋與收集箱螺旋連接，進一步把過濾箱限位在收集箱內側頂端，在對雨水進行收集時，可以對雨水內的雜質進行過濾，以此最大程度的避免了收集箱內出現雜質大量附著的現象。

技術特征：

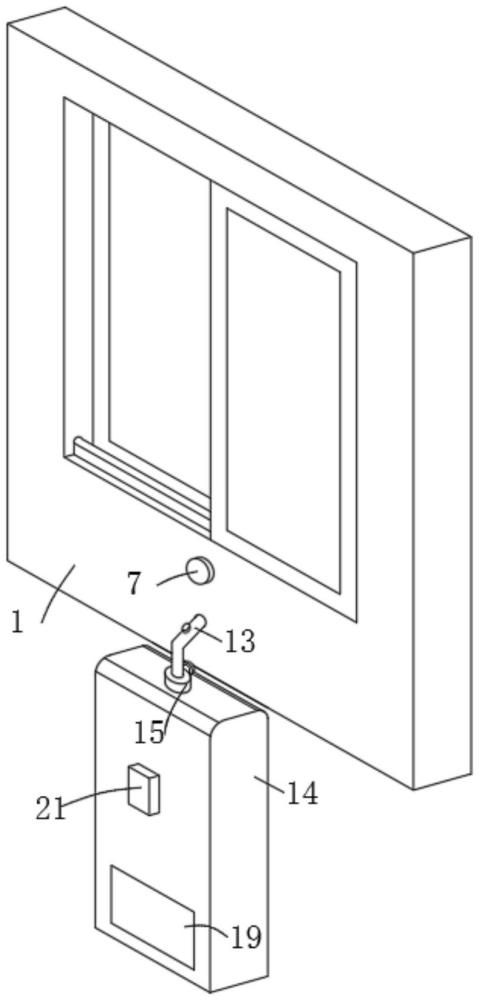

1.一種可回收雨水的綠色節能建筑窗戶結構，包括窗戶(1)，其特征在于：所述窗戶(1)內側底端轉動連接有兩側螺紋方向相反的雙向螺紋軸(2)，所述雙向螺紋軸(2)外側螺旋連接有與窗戶(1)滑動連接的滑塊(3)，所述滑塊(3)外側通過轉軸轉動連接有轉動桿(4)，所述轉動桿(4)的另一端通過轉軸轉動連接有與窗戶(1)滑動連接的拉桿(5)，所述拉桿(5)外側底端固定連接有與窗戶(1)滑動連接的集雨布(8)，所述集雨布(8)的另一端固定連接有卷輪(9)，所述卷輪(9)內側固定連接有與窗戶(1)轉動連接的固定軸(10)，所述窗戶(1)左側底端連通有內側固定連接有電控閥的輸送管(13)，所述窗戶(1)左下方設有收集箱(14)，所述收集箱(14)左側固定連接有控制器(21)，所述收集箱(14)內側右端固定連接有貫穿收集箱(14)的液位計(20)。

2.根據權利要求1所述的一種可回收雨水的綠色節能建筑窗戶結構，其特征在于：所述雙向螺紋軸(2)外側中心處固定連接有蝸輪(6)，所述蝸輪(6)外側嚙合連接有貫穿窗戶(1)的蝸桿(7)，且蝸桿(7)與窗戶(1)轉動連接。

3.根據權利要求1所述的一種可回收雨水的綠色節能建筑窗戶結構，其特征在于：所述集雨布(8)外側一端接觸有導向軸(12)，且導向軸(12)與窗戶(1)轉動連接。

4.根據權利要求1所述的一種可回收雨水的綠色節能建筑窗戶結構，其特征在于：所述固定軸(10)外側前后兩端均固定連接有發條彈簧(11)，且發條彈簧(11)的另一端與窗戶(1)固定連接。

5.根據權利要求1所述的一種可回收雨水的綠色節能建筑窗戶結構，其特征在于：所述輸送管(13)的另一端連通有與收集箱(14)螺旋連接的固定蓋(15)，所述固定蓋(15)內側設有與收集箱(14)滑動連接的過濾箱(16)。

6.根據權利要求1所述的一種可回收雨水的綠色節能建筑窗戶結構，其特征在于：所述收集箱(14)內側底端通過內部固定連接有電控閥的連接管連通有與收集箱(14)固定連接的水泵(17)，所述水泵(17)左端通過連接管連通有噴頭(18)，所述收集箱(14)左側底端鉸鏈連接有箱蓋(19)。

技術總結
本技術公開了一種可回收雨水的綠色節能建筑窗戶結構，包括窗戶，所述窗戶內側底端轉動連接有兩側螺紋方向相反的雙向螺紋軸，通過設置的窗戶、蝸桿、雙向螺紋軸、滑塊、拉桿、集雨布、收集箱、水泵和噴頭，在雨天對裝置進行使用時，通過轉動窗戶外側的蝸桿嚙合蝸輪，進一步帶動雙向螺紋軸與滑塊螺旋連接，以此通過轉動桿推動拉桿把集雨布從窗戶內的卷輪外側拉出，在雨水淋在集雨布上，然后通過輸送管進入到收集箱內時，方便了在雨天對雨水進行回收，以此在啟動水泵把收集箱內的水通過噴頭噴出時，方便了通過收集的雨水對窗戶處種植的綠植進行灌溉，節約了水資源，以此使得窗戶的使用更加節能。

技術研發人員：黃宏銳,黃家潤,黃宏鑫
受保護的技術使用者：深圳市宏廣興建設工程有限公司
技術研發日：20240620
技術公布日：2025/4/28
