本技術涉及房車抽屜裝置，具體為拆裝方便的組合型抽屜。

背景技術：

1、房車又稱“車輪上的家”，目前的房車是一種具有居家功能，并且也具有可移動功能的基本設施車種，目前為滿足人們對房車需求的多樣化，并且房車上配置的功能單元種類繁多，由于房車的內部空間有限，則需要合理利用房車的內部空間，為增加房車內部的收納空間，目前在房車車架上設有貫通車體兩側的工具箱，在工具箱的兩端分別設有儲物抽屜。

2、目前的抽屜包括抽屜本體和抽屜外部套盒，抽屜用于存放物品，抽屜外部套盒用于收納抽屜本體，并且便于抽屜本體在水平方向進行移動，進而便于使用者將物品存放于抽屜本體內，同時也便于拿取物品，但是，目前的抽屜本體內部容積固定，這導致抽屜本體內部存放的物品數量有上限，如需要存放高于上限的物品，則需要額外的抽屜，這增加了抽屜使用的成本，也導致抽屜使用局限性增加，不便于存放高數量的物品。

3、針對現有存在的問題，有必要提供拆裝方便的組合型抽屜新的技術方案。

技術實現思路

1、本實用新型的目的在于提供拆裝方便的組合型抽屜，以解決上述背景技術中存在的至少一個技術問題。

2、為實現上述目的，本實用新型提供如下技術方案：

3、拆裝方便的組合型抽屜，其包括：

4、抽屜盒，所述抽屜盒的底端通過螺栓固定有多個均勻分布的橫桿；所述抽屜盒的一端套接有抽屜主體；

5、所述抽屜主體的底端通過螺栓固定有底板，所述底板頂端用于放置物品，所述底板的兩側通過螺栓固定有連接桿。

6、優選的，所述抽屜主體的一端通過螺栓固定有卡鎖，所述抽屜盒的內壁頂端通過螺栓固定有鎖扣，所述卡鎖與鎖扣相匹配，所述抽屜盒兩側的頂端通過螺栓固定有連接片，通過卡鎖與鎖扣的設置，便于將抽屜主體與抽屜盒相卡合固定。

7、優選的，所述卡鎖的一端通過軸承轉動連接有拉手，所述卡鎖的一端開設有凹槽，所述凹槽用于收納拉手，所述拉手用于拉動卡鎖。

8、優選的，所述抽屜主體的兩側通過螺栓固定有第二側板，所述第二側板的頂端開設有第二卡接槽，所述第二側板用于防護底板頂端放置的物品。

9、優選的，所述第二側板的頂端通過螺栓固定有第二連接板，所述第二連接板的底端焊接有第二連接塊，所述第二卡接槽與第二連接塊相匹配，所述第二卡接槽用于卡合第二連接塊。

10、優選的，所述第二連接板的一側通過螺栓固定有限位板，所述抽屜盒的一端開設有滑軌，所述滑軌與限位板的移動軌跡相匹配，所述限位板用于提高第二連接板使用的穩固性。

11、優選的，所述連接桿的一側開設有加強槽，所述加強槽呈“c”狀凹槽，所述加強槽提高連接桿使用時的抗壓強度。

12、優選的，所述抽屜盒的兩側通過螺栓固定有第一側板，所述第一側板的頂端開設有第一卡接槽，兩個所述第一側板的設置，便于限位抽屜主體的兩側。

13、優選的，所述第一側板的頂端通過螺栓固定有第一連接板，所述第一連接板的底端焊接有第一連接塊，所述第一卡接槽與第一連接塊相匹配，所述第一連接板的一側開設有第一連接槽。

14、與現有技術相比，本實用新型的有益效果是：

15、本實用新型通過第二卡接槽與第二連接塊的設置，可增加抽屜主體內部的儲存容積，相比于傳統抽屜主體內部容積固定，該裝置提高了抽屜主體內部儲存物品的數量，同時通過單一的抽屜主體即可對大數量的物品進行存放，減小了抽屜主體的使用成本，減小了抽屜主體使用時的局限性，同時該裝置整體通過螺栓連接，在對抽屜盒與抽屜主體搬運時，可進行拆卸的操作，進而降低了搬運時的占用空間，提高了裝置整體的實用性。

技術特征：

1.拆裝方便的組合型抽屜，其特征在于，其包括：

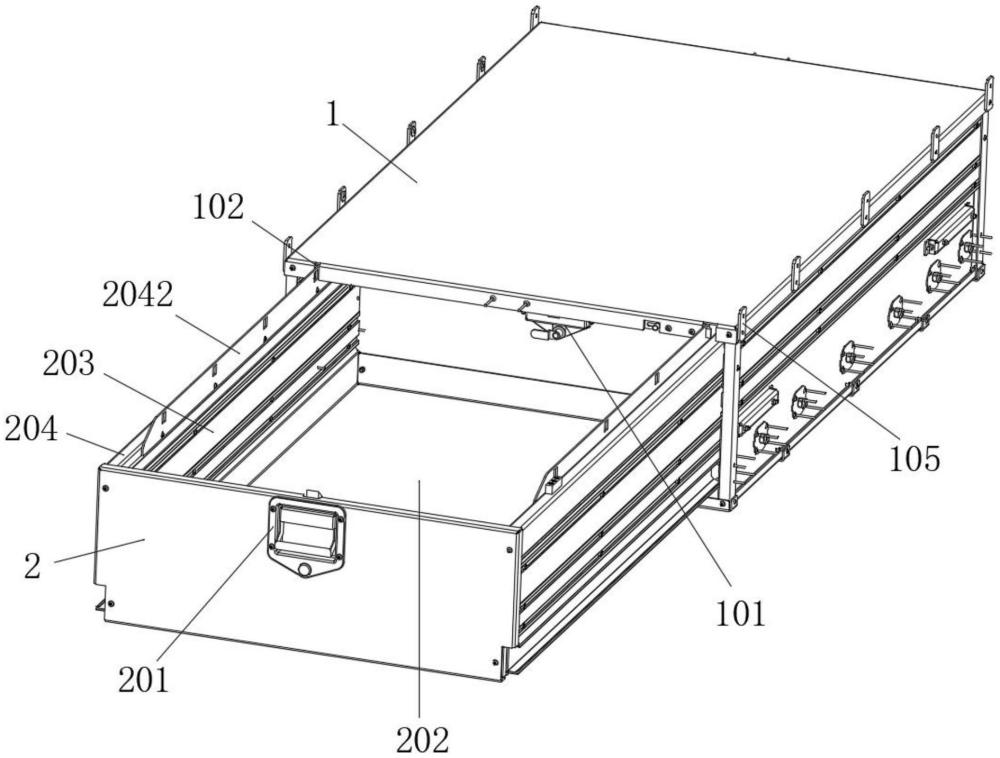

2.根據權利要求1所述的拆裝方便的組合型抽屜，其特征在于：所述抽屜主體(2)的一端通過螺栓固定有卡鎖(201)，所述抽屜盒(1)的內壁頂端通過螺栓固定有鎖扣(101)，所述抽屜盒(1)兩側的頂端通過螺栓固定有連接片(105)，所述卡鎖(201)與鎖扣(101)相匹配。

3.根據權利要求2所述的拆裝方便的組合型抽屜，其特征在于：所述卡鎖(201)的一端通過軸承轉動連接有拉手(2011)，所述卡鎖(201)的一端開設有凹槽。

4.根據權利要求1所述的拆裝方便的組合型抽屜，其特征在于：所述抽屜主體(2)的兩側通過螺栓固定有第二側板(203)，所述第二側板(203)的頂端開設有第二卡接槽(2031)。

5.根據權利要求4所述的拆裝方便的組合型抽屜，其特征在于：所述第二側板(203)的頂端通過螺栓固定有第二連接板(204)，所述第二連接板(204)的底端焊接有第二連接塊(2041)，所述第二卡接槽(2031)與第二連接塊(2041)相匹配。

6.根據權利要求5所述的拆裝方便的組合型抽屜，其特征在于：所述第二連接板(204)的一側通過螺栓固定有限位板(2042)，所述抽屜盒(1)的一端開設有滑軌(102)，所述滑軌(102)與限位板(2042)的移動軌跡相匹配。

7.根據權利要求1所述的拆裝方便的組合型抽屜，其特征在于：所述連接桿(2021)的一側開設有加強槽(2022)，所述加強槽(2022)呈“c”狀凹槽。

8.根據權利要求1所述的拆裝方便的組合型抽屜，其特征在于：所述抽屜盒(1)的兩側通過螺栓固定有第一側板(103)，所述第一側板(103)的頂端開設有第一卡接槽(1031)。

9.根據權利要求8所述的拆裝方便的組合型抽屜，其特征在于：所述第一側板(103)的頂端通過螺栓固定有第一連接板(104)，所述第一連接板(104)的底端焊接有第一連接塊(1041)，所述第一卡接槽(1031)與第一連接塊(1041)相匹配，所述第一連接板(104)的一側開設有第一連接槽(1042)。

技術總結
本技術公開了拆裝方便的組合型抽屜，其包括抽屜盒，橫桿；抽屜主體；所述抽屜主體的底端通過螺栓固定有底板，所述底板頂端用于放置物品，所述底板的兩側通過螺栓固定有連接桿。該拆裝方便的組合型抽屜，通過第二卡接槽與第二連接塊的設置，可增加抽屜主體內部的儲存容積，相比于傳統抽屜主體內部容積固定，該裝置提高了抽屜主體內部儲存物品的數量，同時通過單一的抽屜主體即可對大數量的物品進行存放，減小了抽屜主體的使用成本，減小了抽屜主體使用時的局限性，同時該裝置整體通過螺栓連接，在對抽屜盒與抽屜主體搬運時，可進行拆卸的操作，進而降低了搬運時的占用空間，提高了裝置整體的實用性。

技術研發人員：林濤,鄒萬軍,曹曉君
受保護的技術使用者：清遠市鈦美鋁業有限公司
技術研發日：20240620
技術公布日：2025/4/28
