本技術涉及一種干手器。

背景技術：

1、干手器也叫烘手機，是安裝在衛浴間利用氣流吹干手上水分的電器設備。干手器工作時，風機高速旋轉，會產生較大的噪音，影響用戶體驗。

技術實現思路

1、針對現有的技術不足，本實用新型提供一種干手器。

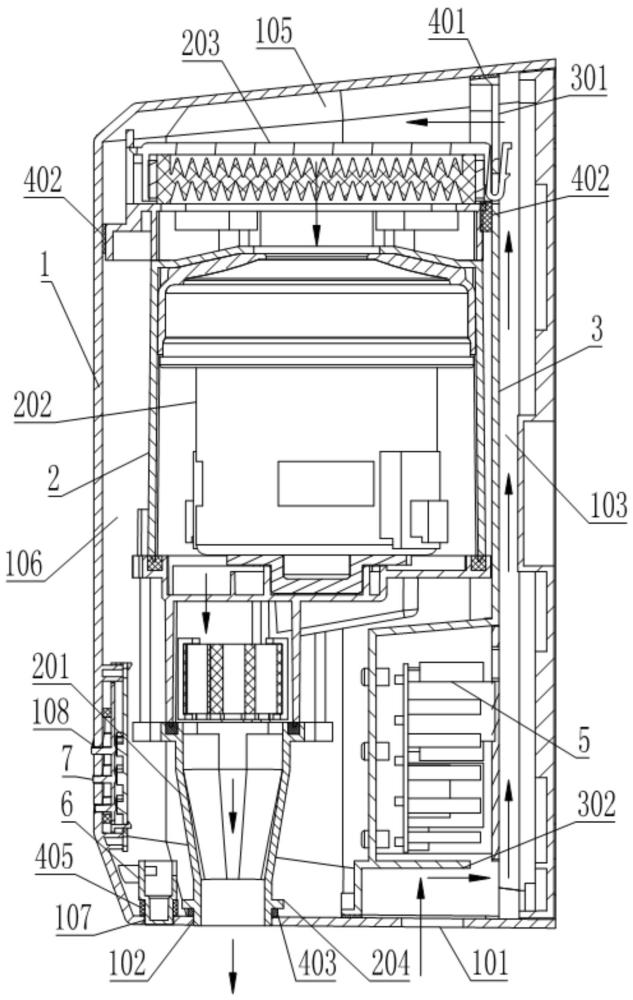

2、為了實現上述目的，本實用新型所采取的技術方案是：一種干手器，包括殼體，出風組件，所述殼體設有進風口和出風口，所述出風組件包括出風管、風機、風機進風口，所述出風管一端穿過出風口，所述出風組件各部件之間密封連接，所述殼體內設有隔板，所述隔板周邊和殼體之間設有第一密封圈，所述隔板將殼體分隔成進風室和出風室，所述進風口和進風室連通，所述出風組件位于出風室內，所述出風組件周邊和殼體之間設有第二密封圈，所述第二密封圈將出風室分隔成第一室和第二室，所述風機進風口位于第一室內，所述風機位于第二室內，所述隔板上設有用于連通第一室和進風室的隔板開口，所述出風管和出風口連接處設有第三密封結構，所述第一密封圈、第二密封圈、第三密封結構使第二室與外部保持密封。

3、所述第三密封結構包括設置在出風管外壁上的臺階，以及設置在所述臺階和出風口之間的第三密封圈。

4、還包括控制組件，所述殼體在出風口旁邊設有感應開口，所述感應開口內設有感應開關，所述感應開關和感應開口之間設有第四密封圈，所述風機和感應開關分別和控制組件電連接。

5、所述殼體上設有指示開口，所述指示開口內設有指示燈，所述指示燈和指示開口之間設有第五密封圈，所述指示燈和控制組件電連接。

6、所述隔板在進風口后端間隔設置有導流板，所述導流板使隔板和殼體之間形成l形風道。

7、所述第二室內設有吸音棉。

8、所述殼體包括可拆卸連接的前面板和后蓋板。

9、本實用新型的有益效果：本實用新型通過設置的第一密封圈、第二密封圈、第三密封結構使第二室與外部保持密封，即讓第二室形成一密封的空腔，通過密封的空腔阻礙了風機的噪聲傳播，有效地降低了干手器工作時的噪音，提升了用戶體驗。

技術特征：

1.一種干手器，包括殼體，出風組件，所述殼體設有進風口和出風口，所述出風組件包括出風管、風機、風機進風口，所述出風管一端穿過出風口，其特征在于，所述出風組件各部件之間密封連接，所述殼體內設有隔板，所述隔板周邊和殼體之間設有第一密封圈，所述隔板將殼體分隔成進風室和出風室，所述進風口和進風室連通，所述出風組件位于出風室內，所述出風組件周邊和殼體之間設有第二密封圈，所述第二密封圈將出風室分隔成第一室和第二室，所述風機進風口位于第一室內，所述風機位于第二室內，所述隔板上設有用于連通第一室和進風室的隔板開口，所述出風管和出風口連接處設有第三密封結構，所述第一密封圈、第二密封圈、第三密封結構使第二室與外部保持密封。

2.如權利要求1所述的一種干手器，其特征在于，所述第三密封結構包括設置在出風管外壁上的臺階，以及設置在所述臺階和出風口之間的第三密封圈。

3.如權利要求1所述的一種干手器，其特征在于，還包括控制組件，所述殼體在出風口旁邊設有感應開口，所述感應開口內設有感應開關，所述感應開關和感應開口之間設有第四密封圈，所述風機和感應開關分別和控制組件電連接。

4.如權利要求3所述的一種干手器，其特征在于，所述殼體上設有指示開口，所述指示開口內設有指示燈，所述指示燈和指示開口之間設有第五密封圈，所述指示燈和控制組件電連接。

5.如權利要求1所述的一種干手器，其特征在于，所述隔板在進風口后端間隔設置有導流板，所述導流板使隔板和殼體之間形成l形風道。

6.如權利要求1所述的一種干手器，其特征在于，所述第二室內設有吸音棉。

7.如權利要求1所述的一種干手器，其特征在于，所述殼體包括可拆卸連接的前面板和后蓋板。

技術總結
本技術公開了一種干手器，包括殼體，出風組件，殼體設有進風口和出風口，出風組件包括出風管、風機、風機進風口，出風管一端穿過出風口，出風組件各部件之間密封連接，殼體內設有隔板，隔板周邊和殼體之間設有第一密封圈，隔板將殼體分隔成進風室和出風室，出風組件位于出風室內，出風組件周邊和殼體之間設有第二密封圈，第二密封圈將出風室分隔成第一室和第二室，風機進風口位于第一室內，風機位于第二室內，隔板上設有用于連通第一室和進風室的隔板開口，出風管和出風口連接處設有第三密封結構。本技術通過設置的密封圈結構使第二室與外部保持密封，即讓第二室形成一密封的空腔，通過密封的空腔阻礙了風機的噪聲傳播，有效地降低了干手器工作時的噪音。

技術研發人員：王金海
受保護的技術使用者：浙江帝仕電子科技有限公司
技術研發日：20240701
技術公布日：2025/4/28
