本技術屬于烤盤領域，更具體地說它涉及一種便于將烤物翻面的鋁制烤盤。

背景技術：

1、烤制食品由于味道香、入口酥脆等特點深受大眾的喜愛，從而出現用于制造該類食物的烤盤，而鋁制烤盤重量較輕、導熱速度較快的優點，配合上烤盤與導熱裝置一體化設計，使得人們能夠便捷地制作烤制食品。而現在人們往往使用燒烤夾對烤物一個一個進行翻面，費時費力的同時，也容易導致不能及時地進行翻面，從而使食物烤焦，食用烤焦的食物會影響人們的健康，丟棄烤焦的食物又會導致食物的浪費。

2、目前，公告號為cn211212716u的中國一種烤盤專利公開了一種烤盤，包括煎烤盤和烤盤網架，烤盤網架可轉動安裝在煎烤盤上，通過轉動烤盤網架可以將煎烤盤上的食物抬起，便于用戶對食物進行夾取和翻面，提高用戶的用餐體驗，在煎烤盤的上端面上設有網架槽，烤盤網架安裝在網架槽內，通過網架槽的設置，可以使烤盤網架低于煎烤盤的端面，便于食材直接與煎烤盤接觸，提高煎烤效率，進一步提用戶的用餐體驗，在烤盤網架上固定安裝有煎煮容器，通過煎烤容器的設置，便于用戶對流體狀的食材進行煎烤，使得本烤盤的功能更為多元化。

3、現有技術中類似于上述的鋁制烤盤，其通過轉動烤盤網架將食物抬起，從而便于使用者對食物進行夾取與翻面，然而還是需要使用燒烤夾對烤物一個一個進行翻面，還是較為費時費力，因此還有待改進的空間。

技術實現思路

1、針對現有技術存在的不足，本實用新型的目的在于提供一種便于將烤物翻面的鋁制烤盤，其具有便于烤物翻面的優點。

2、為實現上述目的，本實用新型提供了如下技術方案：

3、一種便于將烤物翻面的鋁制烤盤，包括烤盤本體與網架裝置，所述烤盤本體的上部開設有網架槽，所述網架裝置設于網架槽內，所述網架槽兩相對面的內側壁上分別開設有安裝孔；

4、所述網架裝置包括可拆卸的固定軸與兩個可沿固定軸旋轉的網片，所述固定軸的兩端分別與兩安裝孔相卡接，兩所述網片靠近固定軸的一側分別設有轉動圈，所述轉動圈套在固定軸上用于使網片能夠沿固定軸進行轉動，兩所述網片沿固定軸長度方向分別連接設有把手條，所述網架槽的內側壁貫穿設有旋轉道，所述把手條活動設于旋轉道內。

5、根據這一方案的優點至少在于：通過在烤盤本體的上部開設網架槽，網架裝置設于網架槽內，使得網架裝置上的食物能夠正常被烤盤本體進行烤制，不會因網架裝置的存在而使烤盤本體烤制的熱量完全被網架裝置吸收；網架裝置包括可拆卸的固定軸與兩個可沿固定軸旋轉的網片，固定軸可拆卸可便于烤制結束后網架裝置的清洗；網片可沿固定軸旋轉，從而當需要將烤物進行翻面時，可以通過將網片向另一網片轉動，從而使烤物翻轉；也可以將網片上的烤物均移到同一網片上，轉動另一網片而使兩網片將食物夾住，再轉到另一網片上，再將烤物鋪開，即可完成烤物的翻轉，從而無需將烤物一個一個進行翻面，達到省時且省力的效果；在兩網片沿固定軸長度方向分別連接設置把手條，更加便于使用者的操作。

6、本實用新型進一步設置為：所述烤盤本體上表面與網架槽的側截面呈波浪狀。

7、本實用新型進一步設置為：所述固定軸包括主軸、彈簧與滑塊，所述主軸的端部開設有滑孔，所述彈簧位于滑孔內并與滑孔的孔底相接，所述彈簧的另一端連接滑塊，所述滑塊一端活動設置于滑孔內，所述滑塊的另一端活動設于安裝孔內。

8、本實用新型進一步設置為：所述把手條的把手處套設有可脫離的隔熱塊。

9、本實用新型進一步設置為：所述網片遠離固定軸的側邊、垂直于固定軸的兩邊上連接設有限制欄。

10、本實用新型進一步設置為：所述烤盤本體上部的左右側邊、遠離把手條的后側邊上連接設有擋板。

11、本實用新型進一步設置為：所述擋板內側設有隔熱層。

12、本實用新型進一步設置為：所述烤盤本體的兩側部開設有把手槽。

13、綜上所述，本實用新型至少具有以下優點：

14、1、通過設置烤盤本體與網架裝置，在烤盤本體的上部開設網架槽，網架裝置設置于網架槽內，在網架槽兩相對面的內側壁上分別開設安裝孔，使得網架裝置上的食物能夠正常被烤盤本體進行烤制，不會因網架裝置的存在而使烤盤本體烤制的熱量完全被網架裝置吸收；

15、通過設置網架裝置包括可拆卸的固定軸與兩個可沿固定軸旋轉的網片，固定軸的兩端分別與兩安裝孔相卡接，固定軸可拆卸可便于烤制結束后網架裝置的清洗；在兩網片靠近固定軸的一側分別設置轉動圈，轉動圈套在固定軸上用于使網片能夠沿固定軸進行轉動，從而當需要將烤物進行翻面時，可以通過將網片向另一網片轉動，從而使烤物翻轉，也可以將網片上的烤物均移到同一網片上，轉動另一網片而使兩網片將食物夾住，再轉到另一網片上，再將烤物鋪開，即可完成烤物的翻轉，從而無需將烤物一個一個進行翻面，達到省時且省力的效果；兩網片沿固定軸長度方向分別連接設有把手條，所述網架槽的內側壁貫穿設有旋轉道，所述把手條活動設于旋轉道內，更加便于使用者的操作；

16、2、通過設置固定軸包括主軸、彈簧與滑塊，在主軸的端部開設滑孔，彈簧位于滑孔內并與滑孔的孔底相接，彈簧的另一端連接滑塊，滑塊一端活動設置于滑孔內，滑塊的另一端活動設于安裝孔內，使得固定軸可以拆卸下來，從而將網架裝置與烤盤本體分離，便于對網架裝置的清洗；

17、通過設置烤盤本體上表面與網架槽的側截面呈波浪狀，而烤盤本體上的烤物外形也具有弧度，從而使烤物能夠更好地受到烤盤本體傳出的熱量，并且能夠便于網片從網架槽內轉出與轉回；

18、通過在把手條的把手處套設可脫離的隔熱塊，網架槽上的熱量通過網片而傳遞到把手條上，隔熱塊能夠阻止熱量傳遞，從而保護使用者使用把手條翻面時不會被燙傷；并且隔熱塊可拆卸，不會影響網架裝置的拆卸；

19、3、通過網片遠離固定軸的側邊、垂直于固定軸的兩邊上連接設置限制欄，當使用者通過兩個網片將食物夾住翻面時，能夠避免食物從遠離固定軸的側邊或垂直于固定軸的兩邊滑出；

20、通過在烤盤本體上部的左右側邊、遠離把手條的后側邊上連接設置擋板，在擋板內側設置隔熱層，若是將烤物翻面時不慎將烤物滑出，擋板能夠防止烤物滑離烤盤本體，隔熱層既能夠使擋板內側能承受烤盤本體上烤制區的高溫，又能夠防止擋板受烤盤本體的導熱作用而過熱，使用者觸碰便容易被燙傷，從而不方便烤制操作；

21、通過在烤盤本體的兩側部開設把手槽，從而便于使用者搬動鋁制烤盤。

技術特征：

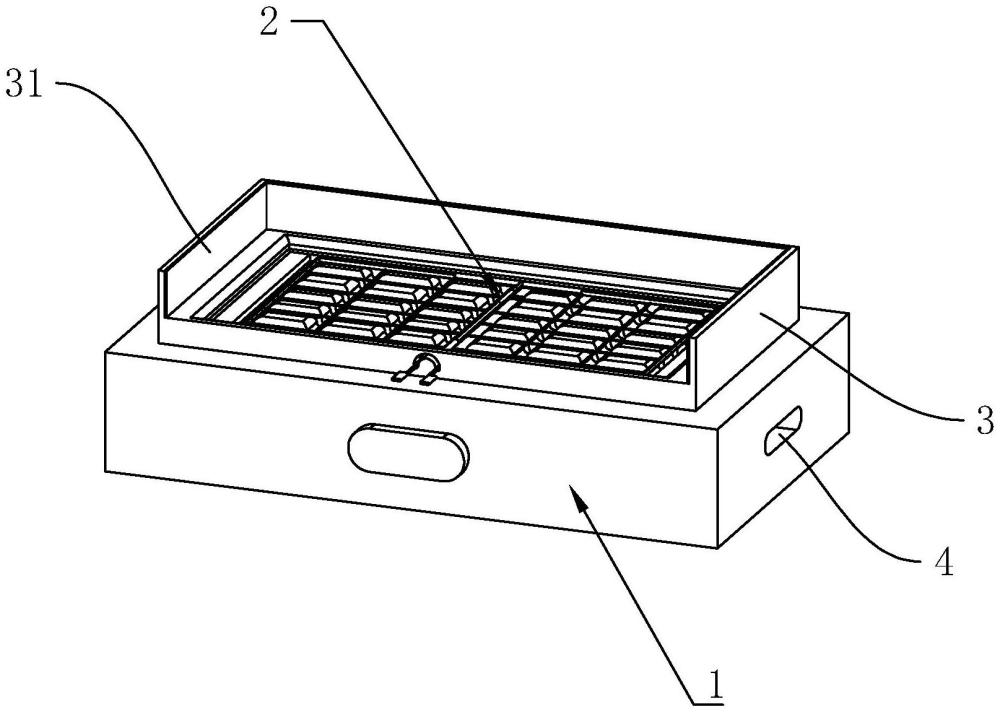

1.一種便于將烤物翻面的鋁制烤盤，其特征在于：包括烤盤本體（1）與網架裝置（2），所述烤盤本體（1）的上部開設有網架槽（11），所述網架裝置（2）設于網架槽（11）內，所述網架槽（11）兩相對面的內側壁上分別開設有安裝孔（12）；

2.根據權利要求1所述的一種便于將烤物翻面的鋁制烤盤，其特征在于：所述烤盤本體（1）上表面與網架槽（11）的側截面呈波浪狀。

3.根據權利要求1所述的一種便于將烤物翻面的鋁制烤盤，其特征在于：所述固定軸（22）包括主軸（221）、彈簧（223）與滑塊（224），所述主軸（221）的端部開設有滑孔（222），所述彈簧（223）位于滑孔（222）內并與滑孔（222）的孔底相接，所述彈簧（223）的另一端連接滑塊（224），所述滑塊（224）一端活動設置于滑孔（222）內，所述滑塊（224）的另一端活動設于安裝孔（12）內。

4.根據權利要求3所述的一種便于將烤物翻面的鋁制烤盤，其特征在于：所述把手條（232）的把手處套設有可脫離的隔熱塊（233）。

5.根據權利要求1所述的一種便于將烤物翻面的鋁制烤盤，其特征在于：所述網片（23）遠離固定軸（22）的側邊、垂直于固定軸（22）的兩邊上連接設有限制欄（234）。

6.根據權利要求1所述的一種便于將烤物翻面的鋁制烤盤，其特征在于：所述烤盤本體（1）上部的左右側邊、遠離把手條（232）的后側邊上連接設有擋板（3）。

7.根據權利要求6所述的一種便于將烤物翻面的鋁制烤盤，其特征在于：所述擋板（3）內側設有隔熱層（31）。

8.根據權利要求1所述的一種便于將烤物翻面的鋁制烤盤，其特征在于：所述烤盤本體（1）的兩側部開設有把手槽（4）。

技術總結
本技術公開了一種便于將烤物翻面的鋁制烤盤，屬于烤盤領域，其技術方案要點包括烤盤本體與網架裝置，所述烤盤本體的上部開設有網架槽，所述網架裝置設于網架槽內，所述網架槽兩相對面的內側壁上分別開設有安裝孔；所述網架裝置包括可拆卸的固定軸與兩個可沿固定軸旋轉的網片，所述固定軸的兩端分別與兩安裝孔相卡接，兩所述網片靠近固定軸的一側分別設有轉動圈，所述轉動圈套在固定軸上用于使網片能夠沿固定軸進行轉動，兩所述網片沿固定軸長度方向分別連接設有把手條，所述網架槽的內側壁貫穿設有旋轉道，所述把手條活動設于旋轉道內，本技術具有便于烤物翻面的效果。

技術研發人員：歐志兵
受保護的技術使用者：福建鴻源精密鑄造有限公司
技術研發日：20240620
技術公布日：2025/4/28
