本技術屬于收納袋，具體涉及一種織物用品的收納袋。

背景技術：

1、床單、被褥、陪睡玩偶等睡袋均屬于織物用品的一種，睡袋其作為戶外露營中睡眠系統的一部分，主要功能在于保暖，多用于戶外運動時的野外留宿。

2、在不使用時需要將織物用品通過收納袋進行壓縮收納，通常，織物用品的收納袋裝入后，收納袋被填充為圓柱狀，圓柱狀的收納袋在裝入睡袋后，容易發生滾動，在商品成列展示時不容易穩定擺放，用戶在戶外使用時也增加了意外滾動的可能。進一步的，當睡袋裝入收納袋時，需要對睡袋經行一定的壓縮，如cn220158035u所示，在收納袋的外側面上還設置有可調節繩，通過調節繩的長短，實現對睡袋的壓縮。用于收納睡袋的收納袋通常需要在收納袋的底面印刷睡袋的相關信息，可調節繩的設置會在收納袋的底面形成交叉，導致印刷在睡袋底面的信息被遮擋，不利于觀察，對用戶的使用便捷性也產生了一定的影響。

技術實現思路

1、本實用新型的目的是針對現有的技術存在上述問題，提出了一種織物用品的收納袋，本實用新型所要解決的技術問題是：如何實現織物用品的收納袋的穩定擺放。

2、本實用新型的目的可通過下列技術方案來實現：

3、一種織物用品的收納袋，包括袋體，所述袋體上具有可供物品放入的開口一，其特征在于，所述袋體包括底面和外側面，所述袋體的底面外輪廓包括一圓弧線，圓弧線的兩端點之間具有一弦線，所述外側面包括由圓弧線朝開口方向延伸的弧面，外側面還包括由弦線朝開口方向延伸形成的放置面。

4、本收納袋主要用于收納織物，例如睡袋、枕頭、床單或被褥等。收納袋的底面與外側面縫合后，底面的外輪廓呈一圓弧線和一弦線，外側面在底面外形的引導作用下，外側面上形成了放置面，在織物將收納袋填充后，放置面靠近底面的至少一部分能夠保持相對平面的狀態，從而能夠實現本收納袋在填充織物后還能夠實現平穩的放置，減少滾動的情況。

5、在上述的織物用品的收納袋中，所述袋體的底面上設置有提手布片，所述提手布片與底面的邊緣相連，所述提手布片與底面之間形成有可供手伸入的間隙。

6、在上述的織物用品的收納袋中，所述提手布片與底面的其中一側的圓弧線處相連并沿底面外輪廓延伸連接至弦線處或與弦線至少部分重合，并與底面之間形成口袋，所述口袋上的開口二朝向底面另一側的圓弧線。

7、在上述的織物用品的收納袋中，所述袋體的外側面上還設置有能夠對袋體開口一和底面施加擠壓力的調節繩一和調節繩二，所述調節繩一的其中一端連接在底面邊緣的圓弧線上，調節繩二的其中一端連接在底面邊緣的弦線上。

8、在上述的織物用品的收納袋中，所述袋體外側還設有調節繩三，所述調節繩一的一端連接在底面其中一側的圓弧線處，調節繩三的一端連接在底面另一側的圓弧線處，調節繩一、調節繩二和調節繩三在底面上的連接依次連線呈正三角形狀的三個角。

9、在上述的織物用品的收納袋中，所述袋體的外側面上還設置有調節繩一和調節繩二，所述調節繩一的其中一端連接在底面圓弧線與提手布片連接處；所述調節繩二的其中一端連接在底面弦線與提手布片連接處。

10、在上述的織物用品的收納袋中，所述提手布片與底面的圓弧線處形成有連接止點一，提手布片與底面的弦線處形成有連接止點二，所述調節繩一與底面相連的一端與連接止點一至少部分重合，所述調節繩二與底面相連的一端與連接止點二至少部分重合。

11、在上述的織物用品的收納袋中，所述袋體位于開口一的一側連接有口子扣，所述口子扣位于放置面一側，所述調節繩二的另一端上設置有魔術貼并穿過口子扣粘連在調節繩二的中段；或所述罩蓋與調節繩二之間通過插扣連接，所述插扣包括母扣和子扣，所述母扣連接在罩蓋上，所述子扣連接在調節繩二上。

12、在上述的織物用品的收納袋中，所述袋體位于開口一的一側對應調節繩一和調節繩三分別設置有目字扣，所述調節繩一和調節繩三的另一端穿過對應的目字扣連接。

13、一種織物用品的收納袋，包括袋體，所述袋體上具有可供物品放入的開口一，其特征在于，所述袋體包括底面和外側面，所述袋體的底面外輪廓包括一圓弧線，圓弧線的兩端點之間具有一弦線，所述外側面包括由圓弧線朝開口方向延伸的弧面，外側面還包括由弦線朝開口方向延伸形成的放置面，所述袋體上設置有能夠罩設在開口一上的罩蓋，所述罩蓋與底面之間連接有能夠隨對開口一和底面施加擠壓力的調節繩一和調節繩二。

14、在上述的織物用品的收納袋中，所述調節繩一的其中一端連接在底面邊緣的圓弧線上，調節繩二的其中一端連接在底面邊緣的弦線上。

15、在上述的織物用品的收納袋中，所述袋體外側還設有調節繩三，所述調節繩一的一端連接在底面其中一側的圓弧線處，調節繩三的一端連接在底面另一側的圓弧線處，調節繩一、調節繩二和調節繩三在底面上的連接依次連線呈正三角形狀的三個角。

16、在上述的織物用品的收納袋中，所述罩蓋上對應調節繩一和調節繩三分別連接有目字扣，所述調節繩一和調節繩三的另一端穿過對應的目字扣連接。

17、在上述的織物用品的收納袋中，所述罩蓋上連接有口子扣，所述口子扣位于放置面一側，所述調節繩二的另一端上設置有魔術貼并穿過口子扣粘連在調節繩二的中段；或所述罩蓋與調節繩二之間通過插扣連接，所述插扣包括母扣和子扣，所述母扣連接在罩蓋上，所述子扣連接在調節繩二上

18、在上述的織物用品的收納袋中，所述袋體的底面上設置有提手布片，所述提手布片與底面的邊緣相連，所述提手布片與底面之間形成有可供手伸入的間隙。

19、在上述的織物用品的收納袋中，所述調節繩一與提手布片鄰接設置或部分重合，所述調節繩二與提手布片鄰接設置或部分重合。

20、在上述的織物用品的收納袋中，所述提手布片與底面的其中一側的圓弧線處相連并沿底面外輪廓延伸連接至弦線處或與弦線至少部分重合，并與底面之間形成可供手伸入的口袋，所述口袋上的開口二朝向底面另一側的圓弧線。

21、在上述的織物用品的收納袋中，所述提手布片與底面的圓弧線處形成有連接止點一，提手布片與底面的弦線處形成有連接止點二，所述調節繩一與底面相連的一端與連接止點一至少部分重合，所述調節繩二與底面相連的一端與連接止點二至少部分重合。

22、與現有技術相比，本織物用品的收納袋具有以下優點：

23、本收納袋的外側面具有放置面，其能夠平穩的放置。

24、調節繩一、調節繩二和調節繩三在底面的連接分布結合本收納袋的外形，能夠實現將袋體中物品壓縮后還能夠確保放置平面的相對平整。

25、收納袋采用口子扣和調節繩二上設置的魔術貼，能夠進一步的確保本收納袋放置的平穩性。

技術特征：

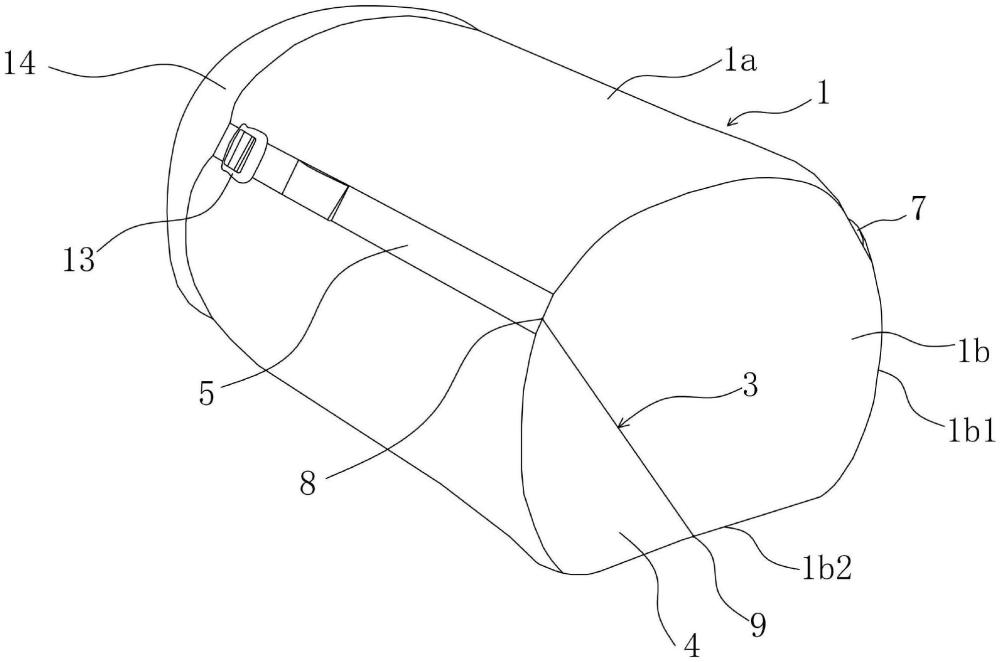

1.一種織物用品的收納袋，包括袋體(1)和罩蓋(14)，所述袋體(1)上具有可供物品放入的開口一(2)，其特征在于，所述袋體(1)包括底面(1b)和外側面(1a)，所述袋體(1)的底面(1b)外輪廓包括一圓弧線(1b1)，圓弧線(1b1)的兩端點之間具有一弦線(1b2)，所述外側面(1a)包括由所述圓弧線(1b1)朝開口方向延伸的弧面(1a1)，外側面(1a)還包括由弦線(1b2)朝開口方向延伸形成的放置面(1a2)。

2.根據權利要求1所述的織物用品的收納袋，其特征在于，所述袋體(1)的底面(1b)上設置有提手布片(4)，所述提手布片(4)與底面(1b)的邊緣相連，所述提手布片(4)與底面(1b)之間形成有可供手伸入的間隙。

3.根據權利要求2所述的織物用品的收納袋，其特征在于，所述提手布片(4)與底面(1b)的其中一側的圓弧線(1b1)處相連并沿底面(1b)外輪廓延伸連接至弦線(1b2)處或與弦線(1b2)至少部分重合，并與底面(1b)之間形成口袋，所述口袋上的開口二(3)朝向底面(1b)另一側的圓弧線(1b1)。

4.根據權利要求2或3所述的織物用品的收納袋，其特征在于，所述袋體(1)的外側面(1a)上還設置有能夠對袋體(1)開口一(2)和底面(1b)施加擠壓力的調節繩一(5)和調節繩二(6)，所述調節繩一(5)的其中一端連接在底面(1b)邊緣的圓弧線(1b1)上，調節繩二(6)的其中一端連接在底面(1b)邊緣的弦線(1b2)上。

5.根據權利要求4所述的織物用品的收納袋，其特征在于，所述調節繩一(5)的其中一端連接在底面(1b)圓弧線(1b1)與提手布片(4)連接處；所述調節繩二(6)的其中一端連接在底面(1b)弦線(1b2)與提手布片(4)連接處。

6.根據權利要求4所述的織物用品的收納袋，其特征在于，所述袋體(1)外側還設有調節繩三(7)，所述調節繩一(5)的一端連接在底面(1b)其中一側的圓弧線(1b1)處，調節繩三(7)的一端連接在底面(1b)另一側的圓弧線(1b1)處，調節繩一(5)、調節繩二(6)和調節繩三(7)在底面(1b)上的連接依次連線呈正三角形狀的三個角。

7.根據權利要求5所述的織物用品的收納袋，其特征在于，所述提手布片(4)與底面(1b)的圓弧線(1b1)處形成有連接止點一(8)，提手布片(4)與底面(1b)的弦線(1b2)處形成有連接止點二(9)，所述調節繩一(5)與底面(1b)相連的一端與連接止點一(8)至少部分重合，所述調節繩二(6)與底面(1b)相連的一端與連接止點二(9)至少部分重合。

8.根據權利要求4所述的織物用品的收納袋，其特征在于，所述袋體(1)位于開口一(2)的一側連接有口子扣(10)，所述口子扣(10)位于放置面(1a2)一側，所述調節繩二(6)的另一端上設置有魔術貼(12)并穿過口子扣(10)粘連在調節繩二(6)的中段；或所述罩蓋(14)與調節繩二(6)之間通過插扣(11)連接，所述插扣(11)包括母扣(11b)和子扣(11a)，所述母扣(11b)連接在罩蓋(14)上，所述子扣(11a)連接在調節繩二(6)上。

9.根據權利要求4所述的織物用品的收納袋，其特征在于，所述袋體(1)位于開口一(2)的一側對應調節繩一(5)和調節繩三(7)分別設置有目字扣(13)，所述調節繩一(5)和調節繩三(7)的另一端穿過對應的目字扣(13)連接。

10.一種織物用品的收納袋，包括袋體(1)，所述袋體(1)上具有可供物品放入的開口一(2)，其特征在于，所述袋體(1)包括底面(1b)和外側面(1a)，所述袋體(1)的底面(1b)外輪廓包括一圓弧線(1b1)，圓弧線(1b1)的兩端點之間具有一弦線(1b2)，所述外側面(1a)包括由圓弧線(1b1)朝開口方向延伸的弧面(1a1)，外側面(1a)還包括由弦線(1b2)朝開口方向延伸形成的放置面(1a2)，所述袋體(1)上設置有能夠罩設在開口一(2)上的罩蓋(14)，所述罩蓋(14)與底面(1b)之間連接有調節繩一(5)和調節繩二(6)。

11.根據權利要求10所述的織物用品的收納袋，其特征在于，所述調節繩一(5)的其中一端連接在底面(1b)邊緣的圓弧線(1b1)上，調節繩二(6)的其中一端連接在底面(1b)邊緣的弦線(1b2)上。

12.根據權利要求11所述的織物用品的收納袋，其特征在于，所述袋體(1)外側還設有調節繩三(7)，所述調節繩一(5)的一端連接在底面(1b)其中一側的圓弧線(1b1)處，調節繩三(7)的一端連接在底面(1b)另一側的圓弧線(1b1)處，調節繩一(5)、調節繩二(6)和調節繩三(7)在底面(1b)上的連接依次連線呈正三角形狀的三個角。

13.根據權利要求12所述的織物用品的收納袋，其特征在于，所述罩蓋(14)上對應調節繩一(5)和調節繩三(7)分別連接有目字扣(13)，所述調節繩一(5)和調節繩三(7)的另一端穿過對應的目字扣(13)連接。

14.根據權利要求10或11或12或13所述的織物用品的收納袋，其特征在于，所述罩蓋(14)上連接有口子扣(10)，所述口子扣(10)位于放置面(1a2)一側，所述調節繩二(6)的另一端上設置有魔術貼(12)并穿過口子扣(10)粘連在調節繩二(6)的中段；或所述罩蓋(14)與調節繩二(6)之間通過插扣(11)連接，所述插扣(11)包括母扣(11b)和子扣(11a)，所述母扣(11b)連接在罩蓋(14)上，所述子扣(11a)連接在調節繩二(6)上。

15.根據權利要求10或11所述的織物用品的收納袋，其特征在于，所述袋體(1)的底面(1b)上設置有提手布片(4)，所述提手布片(4)與底面(1b)的邊緣相連，所述提手布片(4)與底面(1b)之間形成有可供手伸入的間隙。

16.根據權利要求15所述的織物用品的收納袋，其特征在于，所述提手布片(4)與底面(1b)的其中一側的圓弧線(1b1)處相連并沿底面(1b)外輪廓延伸連接至弦線(1b2)處或與弦線(1b2)至少部分重合，并與底面(1b)之間形成可供手伸入的口袋，所述口袋上的開口二(3)朝向底面(1b)另一側的圓弧線(1b1)。

17.根據權利要求15所述的織物用品的收納袋，其特征在于，所述調節繩一(5)與提手布片(4)鄰接設置或部分重合，所述調節繩二(6)與提手布片(4)鄰接設置或部分重合。

18.根據權利要求15所述的織物用品的收納袋，其特征在于，所述提手布片(4)與底面(1b)的圓弧線(1b1)處形成有連接止點一(8)，提手布片(4)與底面(1b)的弦線(1b2)處形成有連接止點二(9)，所述調節繩一(5)與底面(1b)相連的一端與連接止點一(8)至少部分重合，所述調節繩二(6)與底面(1b)相連的一端與連接止點二(9)至少部分重合。

技術總結
本申請屬于收納袋技術領域，具體公開了一種織物用品的收納袋。它解決了現有的織物用品的收納袋的無法穩定擺放問題。本織物用品的收納袋，包括袋體，所述袋體上具有可供物品放入的開口一，其特征在于，所述袋體包括底面和外側面，所述袋體的底面外輪廓包括一圓弧線，圓弧線的兩端點之間具有一弦線，所述外側面包括由圓弧線朝開口方向延伸的弧面，外側面還包括由弦線朝開口方向延伸形成的放置面。本技術實現了收納袋在填充織物后還能夠實現平穩的放置，減少滾動的情況。

技術研發人員：項峰
受保護的技術使用者：浙江挪客運動用品股份有限公司
技術研發日：20240627
技術公布日：2025/4/28
