本技術涉及無縫焊接窗扇，具體為一種利于清理的無縫焊接窗扇。

背景技術：

1、無縫焊接門窗的接縫處平整光滑,幾乎看不到任何焊接痕跡,整體外觀更加美觀大氣。它能夠輕松搭配各種裝修風格,為家居增添一份現代感和時尚感；由于采用了無縫焊接技術,無縫焊接門窗的密封性能得到了顯著提升。它能夠有效防止風雨、灰塵等外界因素的侵入,保持室內空氣的清新和舒適；無縫焊接門窗采用高強度材料制作而成,經過精密焊接后,具有出色的抗風壓能力和穩定性。即使在惡劣的天氣條件下,也能保持門窗的完好和正常使用；無縫焊接門窗的密封性能優越,可以有效減少能量的傳遞和散失,提高家居的保溫和隔熱性能。這不僅有助于節約能源,還能為家庭創造一個更加舒適的生活環境。

2、無縫焊接窗扇型材會有多個槽位，在使用時槽位會積壓灰塵，窗框兩側由于是立面，不易藏灰，但是位于窗扇底部的槽位會積蓄灰塵，槽位內存在直角，清理灰塵不便，給用戶帶來了嚴重困擾。

技術實現思路

1、本實用新型提供了一種利于清理的無縫焊接窗扇，以解決背景技術中的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種利于清理的無縫焊接窗扇，包括窗扇主體，所述窗扇主體包括窗框以及活動設置于窗框內部的活動窗扇，所述窗框的內部設置有型材槽一以及位于型材槽一一側的型材槽二，所述型材槽一的內部卡接有密封主膠條，所述密封主膠條的頂部設置有密封膠墊，所述密封膠墊遠離密封主膠條的一端延伸至型材槽二的頂部。

3、進一步的，所述密封主膠條的一側開設有收納槽，所述密封膠墊的一端設置于收納槽的一側。

4、進一步的，所述密封主膠條的頂部設置有位于密封膠墊一端的擋水斜坡。

5、進一步的，所述密封主膠條的一側設置有位于擋水斜坡底部的延長墊。

6、進一步的，所述密封主膠條的內部設置有位于擋水斜坡下方的彈片，所述彈片的一端延伸至收納槽的一側。

7、進一步的，所述窗框的內部活動設置有位于活動窗扇一側的紗窗。

8、進一步的，所述窗框的內部還設置有位于型材槽一一側的導水斜面。

9、進一步的，所述活動窗扇的一側依次卡接有密封條一、密封條二和密封條三，所述密封條一和密封條二的一側均與密封膠墊的一側相貼合，所述密封條一與擋水斜坡呈相對設置。

10、進一步的，所述窗框的內部固定設置有位于活動窗扇上方的固定扇。

11、與現有技術相比，本實用新型提供了一種利于清理的無縫焊接窗扇，具備以下有益效果：

12、該利于清理的無縫焊接窗扇，密封膠墊的設置，對型材槽一和型材槽二進行遮擋，灰塵落在密封膠墊上后，可以將密封膠墊掀起進行清理，過程簡單快捷，清理無死角，清理過程避免了灰塵進入室內，且密封膠墊嵌入收納槽的內部，不影響密封主膠條的完整性和密封性，彈片的設置，用于支撐密封主膠條和密封膠墊與密封條一接觸的一側穩定性，對密封主膠條進行塑形，進一步保證了密封主膠條的密封效果。

技術特征：

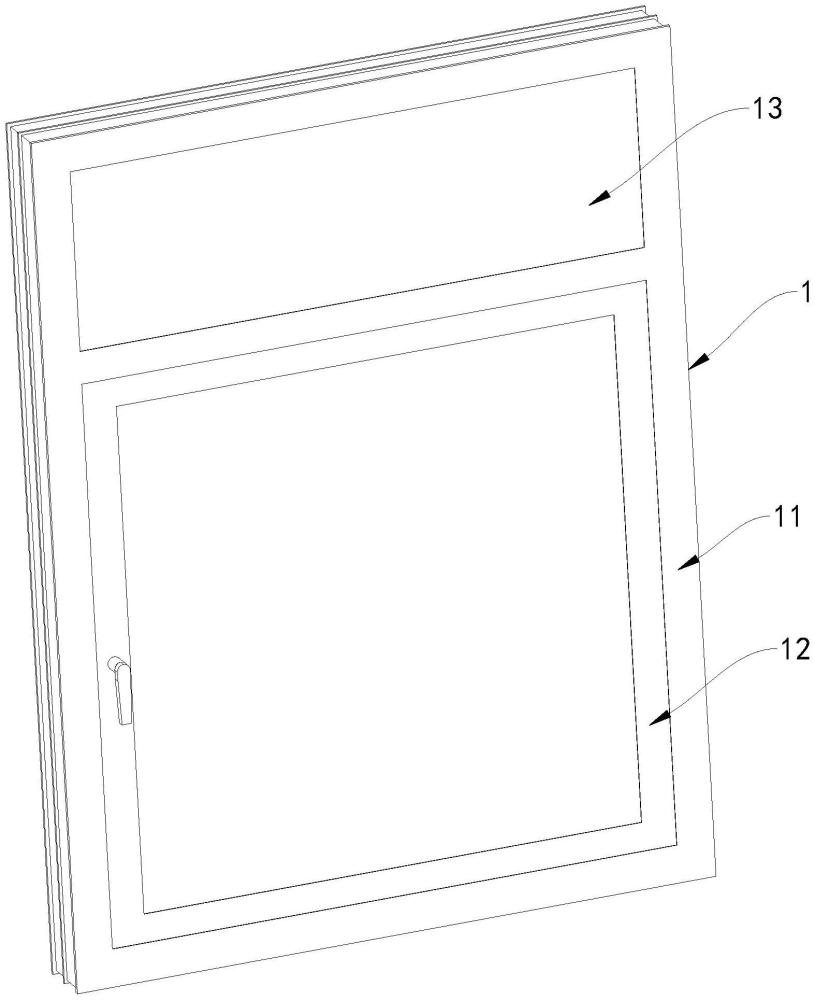

1.一種利于清理的無縫焊接窗扇，包括窗扇主體(1)，其特征在于：所述窗扇主體(1)包括窗框(11)以及活動設置于窗框(11)內部的活動窗扇(12)，所述窗框(11)的內部設置有型材槽一(111)以及位于型材槽一(111)一側的型材槽二(112)，所述型材槽一(111)的內部卡接有密封主膠條(15)，所述密封主膠條(15)的頂部設置有密封膠墊(16)，所述密封膠墊(16)遠離密封主膠條(15)的一端延伸至型材槽二(112)的頂部。

2.根據權利要求1所述的一種利于清理的無縫焊接窗扇，其特征在于：所述密封主膠條(15)的一側開設有收納槽(151)，所述密封膠墊(16)的一端設置于收納槽(151)的一側。

3.根據權利要求1所述的一種利于清理的無縫焊接窗扇，其特征在于：所述密封主膠條(15)的頂部設置有位于密封膠墊(16)一端的擋水斜坡(17)。

4.根據權利要求1所述的一種利于清理的無縫焊接窗扇，其特征在于：所述密封主膠條(15)的一側設置有位于擋水斜坡(17)底部的延長墊(18)。

5.根據權利要求1所述的一種利于清理的無縫焊接窗扇，其特征在于：所述密封主膠條(15)的內部設置有位于擋水斜坡(17)下方的彈片(19)，所述彈片(19)的一端延伸至收納槽(151)的一側。

6.根據權利要求1所述的一種利于清理的無縫焊接窗扇，其特征在于：所述窗框(11)的內部活動設置有位于活動窗扇(12)一側的紗窗(14)。

7.根據權利要求1所述的一種利于清理的無縫焊接窗扇，其特征在于：所述窗框(11)的內部還設置有位于型材槽一(111)一側的導水斜面(113)。

8.根據權利要求1所述的一種利于清理的無縫焊接窗扇，其特征在于：所述活動窗扇(12)的一側依次卡接有密封條一(121)、密封條二(122)和密封條三(123)，所述密封條一(121)和密封條二(122)的一側均與密封膠墊(16)的一側相貼合，所述密封條一(121)與擋水斜坡(17)呈相對設置。

9.根據權利要求1所述的一種利于清理的無縫焊接窗扇，其特征在于：所述窗框(11)的內部固定設置有位于活動窗扇(12)上方的固定扇(13)。

技術總結
本技術公開了一種利于清理的無縫焊接窗扇，涉及無縫焊接窗扇技術領域。包括窗扇主體，窗扇主體包括窗框以及活動設置于窗框內部的活動窗扇，窗框的內部設置有型材槽一以及位于型材槽一一側的型材槽二，型材槽一的內部卡接有密封主膠條，密封主膠條的頂部設置有密封膠墊。密封膠墊的設置，對型材槽一和型材槽二進行遮擋，灰塵落在密封膠墊上后，可以將密封膠墊掀起進行清理，過程簡單快捷，清理無死角，清理過程避免了灰塵進入室內，且密封膠墊嵌入收納槽的內部，不影響密封主膠條的完整性和密封性，彈片的設置，用于支撐密封主膠條和密封膠墊與密封條一接觸的一側穩定性，對密封主膠條進行塑形，進一步保證了密封主膠條的密封效果。

技術研發人員：陳鵬
受保護的技術使用者：佛山市安晨門窗科技有限公司
技術研發日：20240628
技術公布日：2025/4/28
