本申請涉及洗碗機領域，具體而言，涉及一種洗碗機進出料機構。

背景技術：

1、洗碗機是一種常用的家電，其主要功能是洗滌餐具。使用時，需要在洗碗機內放置至少一層擱架，待洗滌的杯盤碗碟等物放置在擱架上，為了能更充分地利用洗碗機內的空間，洗碗機內通常會放置上下兩層擱架，每層擱架上設計有一些特殊形狀的區域以適應各種待洗滌物的形。

2、目前在一些食堂中的常用到雙層擱架洗碗機，然而雙層擱架洗碗機雖然能夠提高洗碗效率，但是在使用過程中高度較高，很是不便人員對餐具裝配籃的推送和抽拉，且不同的洗碗機雙層隔架間距也不同，如此給使用者帶來不小麻煩。

技術實現思路

1、為了彌補以上不足，本申請?zhí)峁┝艘环N洗碗機進出料機構，旨在改善上述背景技術中提出的問題。

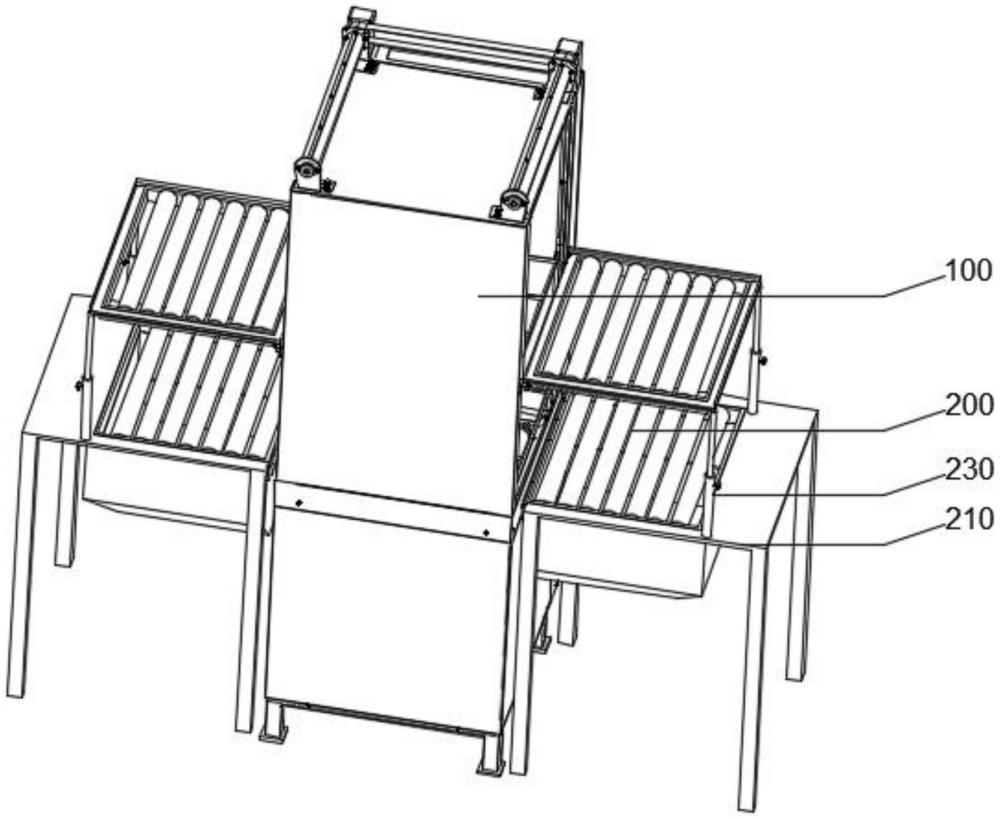

2、本申請實施例提供了一種洗碗機進出料機構包括洗碗機組件和進出料組件。

3、所述洗碗機組件包括洗碗機主體和擱架，所述擱架設置于所述洗碗機主體內。

4、所述進出料組件包括支撐架、導輥件、調節桿、固定框和連接件，所述支撐架位于所述洗碗機主體側邊，所述調節桿設置于所述支撐架內，所述設置于所述支撐架頂部，所述固定框設置于所述調節桿頂部，所述連接件設置于所述洗碗機主體和所述固定框之間，所述支撐架和所述固定框內均設置有所述導輥件。

5、在一種具體的實施方案中，所述支撐架包括支撐腿和支撐槽板，所述支撐腿設置于所述支撐槽板底部，所述導輥件設置于所述支撐槽板內。

6、在上述實現過程中，通過設置支撐腿和支撐槽板，利用支撐腿來支撐起支撐槽板，支撐槽板的內槽用來安裝導輥件。

7、在一種具體的實施方案中，所述導輥件包括外框和轉動輥，所述轉動輥設置有多個，且多個所述轉動輥均勻間隔轉動設置于所述外框內。

8、在上述實現過程中，通過設置外框和轉動輥，利用多個轉動輥支撐餐具籃的推送，更加省力平穩。

9、在一種具體的實施方案中，所述調節桿包括固定管、滑動桿和固定旋鈕，所述固定管設置于所述支撐架頂部，所述滑動桿底端滑動設置于所述固定管內，所述滑動桿頂端固定連接于所述固定框，所述固定旋鈕螺紋貫穿所述固定管且抵接于所述滑動桿。

10、在上述實現過程中，通過設置固定管、滑動桿和固定旋鈕，滑動桿在固定管內滑動調節整體高度，再用固定旋鈕擰緊固定，實現調節高度適配不同高度需求。

11、在一種具體的實施方案中，所述連接件包括l形孔板和插桿，所述l形孔板安裝于所述洗碗機主體側邊，所述插桿固定連接于所述固定框底部，所述插桿滑動插設于所述l形孔板內。

12、在上述實現過程中，通過設置l形孔板和插桿，l形孔板一側固定安裝在洗碗機主體上，固定框底部的插桿再插到l形孔板的孔內，實現定位支持連接。

13、在一種具體的實施方案中，所述支撐架底部設置有集水槽，所述集水槽位于所述導輥件底部。

14、在上述實現過程中，通過設置集水槽，能夠?qū)叵聛淼乃M(jìn)行收集，避免污染地面。

15、在一種具體的實施方案中，所述洗碗機主體開設有進料口和出料口，所述進料口和所述出料口均布置有所述進出料組件。

16、在一種具體的實施方案中，所述洗碗機主體底部設置有支撐腳，所述支撐腳底部設置有防滑墊。

17、在上述實現過程中，通過設置支撐腳并設置防滑墊，用于穩定支撐洗碗機主體。

18、有益效果：本申請?zhí)峁┝艘环N洗碗機進出料機構，通過設置洗碗機主體、擱架、支撐架、導輥件、調節桿、固定框和連接件，利用布置在支撐架和固定框上的導輥件，能夠暫放餐具籃然后以推送的方式推入洗碗機主體，能夠方便人員進行操作節省力氣，同時可調節的調節桿和連接件，能夠調節支撐的固定框高度，從而適配不同型號的雙層式洗碗機主體，進一步提高了實用性。

技術特征：

1.一種洗碗機進出料機構，其特征在于，包括

2.根據權利要求1所述的一種洗碗機進出料機構，其特征在于，所述支撐架(210)包括支撐腿(211)和支撐槽板(212)，所述支撐腿(211)設置于所述支撐槽板(212)底部，所述導輥件(220)設置于所述支撐槽板(212)內。

3.根據權利要求1所述的一種洗碗機進出料機構，其特征在于，所述導輥件(220)包括外框(221)和轉動輥(222)，所述轉動輥(222)設置有多個，且多個所述轉動輥(222)均勻間隔轉動設置于所述外框(221)內。

4.根據權利要求1所述的一種洗碗機進出料機構，其特征在于，所述調節桿(230)包括固定管(231)、滑動桿(232)和固定旋鈕(233)，所述固定管(231)設置于所述支撐架(210)頂部，所述滑動桿(232)底端滑動設置于所述固定管(231)內，所述滑動桿(232)頂端固定連接于所述固定框(240)，所述固定旋鈕(233)螺紋貫穿所述固定管(231)且抵接于所述滑動桿(232)。

5.根據權利要求1所述的一種洗碗機進出料機構，其特征在于，所述連接件(250)包括l形孔板(251)和插桿(252)，所述l形孔板(251)安裝于所述洗碗機主體(110)側邊，所述插桿(252)固定連接于所述固定框(240)底部，所述插桿(252)滑動插設于所述l形孔板(251)內。

6.根據權利要求1所述的一種洗碗機進出料機構，其特征在于，所述支撐架(210)底部設置有集水槽(260)，所述集水槽(260)位于所述導輥件(220)底部。

7.根據權利要求1所述的一種洗碗機進出料機構，其特征在于，所述洗碗機主體(110)開設有進料口(111)和出料口(112)，所述進料口(111)和所述出料口(112)均布置有所述進出料組件(200)。

8.根據權利要求1所述的一種洗碗機進出料機構，其特征在于，所述洗碗機主體(110)底部設置有支撐腳(130)，所述支撐腳(130)底部設置有防滑墊。

技術總結
本申請?zhí)峁┝艘环N洗碗機進出料機構，屬于洗碗機技術領域。該洗碗機進出料機構包括洗碗機組件和進出料組件，所述洗碗機組件包括洗碗機主體和擱架，所述擱架設置于所述洗碗機主體內，所述進出料組件包括支撐架、導輥件、調節桿、固定框和連接件，所述支撐架位于所述洗碗機主體側邊，通過設置洗碗機主體、擱架、支撐架、導輥件、調節桿、固定框和連接件，利用布置在支撐架和固定框上的導輥件，能夠暫放餐具籃然后以推送的方式推入洗碗機主體，能夠方便人員進行操作節省力氣，同時可調節的調節桿和連接件，能夠調節支撐的固定框高度，從而適配不同型號的雙層式洗碗機主體，進一步提高了實用性。

技術研發人員：林峰
受保護的技術使用者：深圳市雷特爾機電設備有限公司
技術研發日：20240702
技術公布日：2025/4/28
