本技術涉及鋁型材，具體是一種新型高性能加固型鋁型材。

背景技術：

1、門窗制造領域中，采用鋁合金、塑料或塑鋼等各種材質的門窗在固定建筑物上的應用已非常普遍，其中采用鋁合金材質的型材支撐的門窗框架由于其具備相當?shù)膹姸群兔烙^性，但同時具備質輕、價廉的優點而運用最廣，鋁合金本身為一種金屬材質，其具備良好的導熱性能，因此，將其用作高效隔熱的門窗框架時需要充分優化其結構，使鋁合金門窗框架在具備固有特性和優點的同時能夠具備良好的保溫性能。

2、現有鋁型材穩固性較低、易變形，使得鋁型材在使用的過程中容易損壞，為此，我們提供了一種新型高性能加固型鋁型材(具體參閱專利號：201821447915.7)，包括連接框架，所述連接框架的內部均勻設有連接固定板，并且連接固定板上均勻設有連接通孔，連接固定板的通孔之間內部設有連接固定桿，連接固定桿的兩端通過焊接的方式與連接框架連接，所述連接框架的后表面通過螺栓連接的方式連接有加固板，并且連接框架的四角設有安裝角板，所述安裝角板的一端通過焊接的方式連接有連接耳板，通過連接固定板和連接固定桿使得連接框架更加牢固，并且通過十字裝結構的加固板使得鋁型材更加牢固，通過安裝角板使得鋁型材安裝方便，該新型高性能加固型鋁型材結構簡單，安裝方便，不但使得鋁型材更加牢固，使得鋁型材穩固性較高、不容易變形。

3、然而目前現有的加固型鋁型材，使用體積較大，導致裝置運輸工作的繁瑣，同時無法對連接裝置進行更換，實用性較低，同時有些的鋁型材，連接架距離相固定，無法滿足不同連接鋁型材的使用距離，導致裝置使用受限，使用較為不便。

技術實現思路

1、本實用新型的目的在于：為了解決目前現有的加固型鋁型材，使用體積較大，導致裝置運輸工作的繁瑣，同時無法對連接裝置進行更換，實用性較低，同時有些的鋁型材，連接架距離相固定，無法滿足不同連接鋁型材的使用距離，導致裝置使用受限，使用較為不便的問題，提供一種新型高性能加固型鋁型材。

2、為實現上述目的，本實用新型提供如下技術方案：一種新型高性能加固型鋁型材，包括：

3、裝置本體，用于對高性能加固型鋁型材零部件進行支撐及保護；

4、卡接組件，位于裝置本體的兩側；

5、連接組件，位于卡接組件的一側且位于裝置本體的兩側；

6、所述卡接組件包括卡架，所述卡架內部的頂部設有按鈕，所述按鈕底部的兩端皆設有彈簧，所述按鈕中間位置處的底部設有連接柱，所述連接柱的外側設有凹槽，所述連接柱的一側設有移動卡扣，所述卡架內部一側的兩端皆設有卡扣，所述卡架內部底端的一側設有固定卡扣，所述連接組件包括擋板，所述擋板的內部設有螺紋桿，所述螺紋桿的頂端設有旋轉螺母，所述螺紋桿外部的兩端皆設有移動塊，所述擋板的內部設有連接架，且所述連接架的數目為兩組，每組所述連接架靠近螺紋桿一側的四角處皆設有限位滾輪，八組所述限位滾輪靠近螺紋桿的一側設有滑槽。

7、作為本實用新型再進一步的方案：所述裝置本體包括鋁合金架，所述鋁合金架的內部設有隔熱層，所述隔熱層的一側設有支撐架。

8、作為本實用新型再進一步的方案：所述支撐架呈“凹”型拱橋鋼制結構制成，所述支撐架的外側設有發泡膠，所述支撐架通過發泡膠與隔熱層粘性連接。

9、作為本實用新型再進一步的方案：所述按鈕的表面設有防滑墊。

10、作為本實用新型再進一步的方案：所述螺紋桿通過螺紋使連接架上下移動連接。

11、作為本實用新型再進一步的方案：兩組所述連接架皆通過四組限位滾輪、滑槽、移動塊可在擋板內限位連接。

12、與現有技術相比，本實用新型的有益效果是：

13、1、通過設置的卡接組件，將卡架通過卡接組件與鋁合金架連接，固定卡扣的斜面首先卡至卡扣內，然后向內按壓卡架，移動卡扣通過卡扣向下滑動，帶動著按鈕向下移動，并將兩組彈簧壓縮，當壓至底部后，使移動卡扣和卡扣卡緊固定，完成固定操作，當需斷開時，只需按壓按鈕，將移動卡扣向下移動，使移動卡扣脫離卡扣的卡緊，即可將卡架與鋁合金架分離，此裝置使用方便，操作簡單，可方便裝置的連接更換工作，實用性較強；

14、2、通過設置的連接組件，再需調節連接架之間的距離時，轉動旋轉螺母，旋轉螺母帶動著底部的螺紋桿轉動，通過螺紋帶動著兩組移動塊也跟著移動，并將兩組連接架向內移動，兩組連接架一側的四組限位滾輪也跟著移動，并在滑槽內轉動，進行連接架的移動限位工作，以調節連接架之間的距離，此裝置使用方便，操作簡單，可方便調節連接架之間的距離，以滿足不同鋁合金架的連接距離，增加了使用多樣性。

技術特征：

1.一種新型高性能加固型鋁型材，其特征在于，包括：

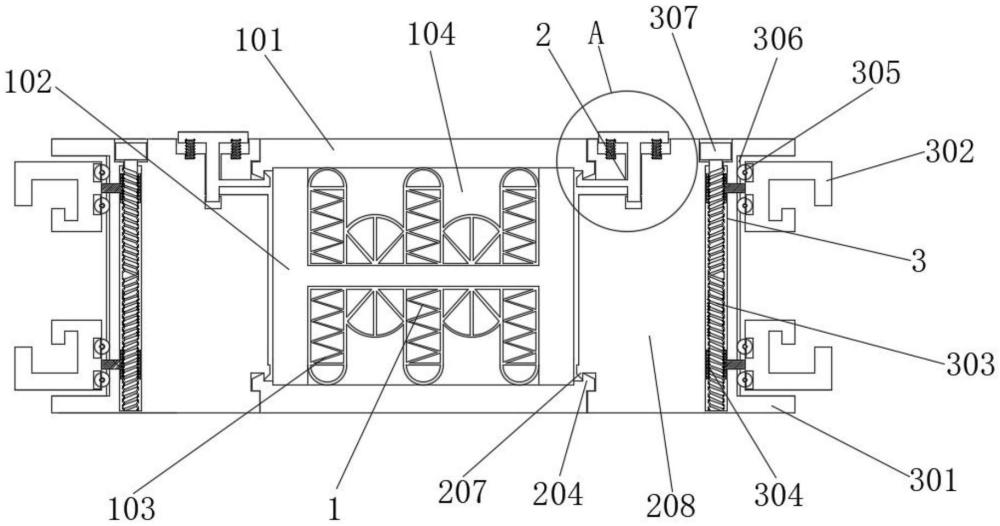

2.根據權利要求1所述的一種新型高性能加固型鋁型材，其特征在于，所述裝置本體(1)包括鋁合金架(101)，所述鋁合金架(101)的內部設有隔熱層(102)，所述隔熱層(102)的一側設有支撐架(103)。

3.根據權利要求2所述的一種新型高性能加固型鋁型材，其特征在于，所述支撐架(103)呈“凹”型拱橋鋼制結構制成，所述支撐架(103)的外側設有發泡膠(104)，所述支撐架(103)通過發泡膠(104)與隔熱層(102)粘性連接。

4.根據權利要求1所述的一種新型高性能加固型鋁型材，其特征在于，所述按鈕(205)的表面設有防滑墊。

5.根據權利要求1所述的一種新型高性能加固型鋁型材，其特征在于，所述螺紋桿(303)通過螺紋使連接架(302)上下移動連接。

6.根據權利要求1所述的一種新型高性能加固型鋁型材，其特征在于，兩組所述連接架(302)皆通過四組限位滾輪(305)、滑槽(306)、移動塊(304)可在擋板(301)內限位連接。

技術總結
本技術公開了一種新型高性能加固型鋁型材，涉及鋁型材技術領域，包括：裝置本體，用于對高性能加固型鋁型材零部件進行支撐及保護；卡接組件，位于裝置本體的兩側；連接組件，位于卡接組件的一側且位于裝置本體的兩側。本技術，固定卡扣的斜面卡至卡扣內，移動卡扣和卡扣卡緊固定，完成固定操作，當需斷開時，按壓按鈕，移動卡扣脫離卡扣的卡緊，即可分離，同時再需調節連接架之間的距離時，轉動旋轉螺母，帶動著螺紋桿轉動，使兩組連接架向內移動，通過限位滾輪和滑槽進行限位，此裝置使用方便，操作簡單，可方便裝置的連接更換工作，實用性較強，可方便調節連接架之間的距離，以滿足不同鋁合金架的連接距離，增加了使用多樣性。

技術研發人員：孔德華,劉靜,白麗梅
受保護的技術使用者：任丘市五崗鋁業有限公司
技術研發日：20240614
技術公布日：2025/4/28
