本技術涉及家具，是一種鋁材裝飾條構件、鋁材拼角角碼和帶有裝飾條的板材。

背景技術：

1、門扇鑲嵌工藝是在平板上用開槽機銑出造型槽，在槽內涂上結構膠后把工藝材料填進槽內，有平鑲與卡鋁合金條兩種樣式，常見平鑲工藝用到的材料有金屬條，金屬片，亞克力板，完成后金屬片與門面齊平，卡條工藝用到的材料有u型金屬條，丁字型金屬條等，完成后鋁合金條略高于門面，像這兩種工藝的木門可搭配多種裝修風格，現代風、簡約風、輕奢風和新中式風。

2、門扇鑲嵌鋁條的優點是美觀大方，裝飾效果好，所使用的鋁材質量較高，可以起到保護木門的作用，同時也增加了木門的耐用性。適用于現代簡約風格的家裝，可以提升整個裝修風格的檔次，同時也更加耐用。

3、但是目前門扇鑲嵌鋁條存在鋁條拼接處容易開裂或者安裝時鋁條拼接處縫隙較大的現象，影響門扇的美觀性，門扇鑲嵌鋁條一般通過角碼連接，而現有角碼安裝方式為拼角底部打膠，鑲嵌于門扇線框中，由于板材和鋁材的收縮及膨脹系數不同容易產生開裂現象。

4、公告號為cn212201787u的中國專利文獻公開了一種注膠角碼及門窗結構，其包括第一連接臂以及第二連接臂，所述第一連接臂和所述第二連接臂呈直角連接構成l型結構，所述第一連接臂與所述第二連接臂的連接的外頂角處開設有第一注膠槽，所述第一連接臂和所述第二連接臂的拼接處一表面上開設有第二注膠槽，所述第一連接臂與所述第二連接臂連接的內夾角處開設有第三注膠槽，所述第一注膠槽、第二注膠槽以及第三注膠槽之間依次連通構成注膠通道。該方案中的角碼在安裝后還需通過注膠提升密封性能，安裝工藝復雜，安裝效率低。

5、公告號為cn216477001u的中國專利文獻公開了拼接式角碼、鋁合金門和鋁合金窗，其中，所述拼接式角碼包括兩個拼接件，所述拼接件包括用于抵接于型材外表面的限位部和用于穿設至型材內部的連接部，其中一個拼接件的連接部與另一拼接件的連接部相對布設并且可拆卸連接，進而組合構成所述拼接式角碼。本實用新型提供的拼接式角碼中，通過將拼接件的限位部抵緊型材外表面并將兩個拼接件的連接部連接起來便可實現兩根型材的拼接固定，安裝時需在型材表面開孔，增加型材表面的開孔難度，其次該角碼的端面導致無法將型材與門板嵌合在一起，安裝較為復雜。

6、公告號為cn207092872u的中國專利文獻公開了一種注膠角碼及其門窗組角結構，其技術方案要點是其呈l形，包括兩個支臂，在兩個支臂的結合處設有一圈連續的導膠槽，在兩支臂結合處的外側設置有注膠槽，注膠槽的中部沿著兩支臂結合處的方向固接有遮擋橫框和豎框拼接處縫隙的凸條，達到了連接較為穩固的目的。該方案中的角碼在安裝后還需通過注膠提升密封性能，安裝工藝復雜，安裝效率低，其次該角碼也無法件鋁材可靠的固定在一起，導致鋁材容易發生松動現象。

技術實現思路

1、本實用新型提供了一種鋁材裝飾條構件、鋁材拼角角碼和帶有裝飾條的板材，克服了上述現有技術之不足，其能有效解決鋁材存在由于門板和鋁材的膨脹系數不同導致鋁材容易產生開裂現象的問題。

2、本實用新型的技術方案之一是通過以下措施來實現的：一種鋁材裝飾條構件，包括裝飾條本體，裝飾條本體下側前后間隔固定有前檔條和后檔條，前檔條后側、后檔條前側和裝飾條本體下側之間形成左右貫通且上寬下窄的連接槽，對應前檔條前方位置的裝飾條本體前端下側固定有下部相對于上部向后傾斜的壓條，裝飾條本體中部后側固定有連接板，連接板上側前后間隔固定有若干個倒刺。

3、下面是對上述實用新型技術方案之一的進一步優化或/和改進：

4、上述連接板后端下側可固定有固定板。

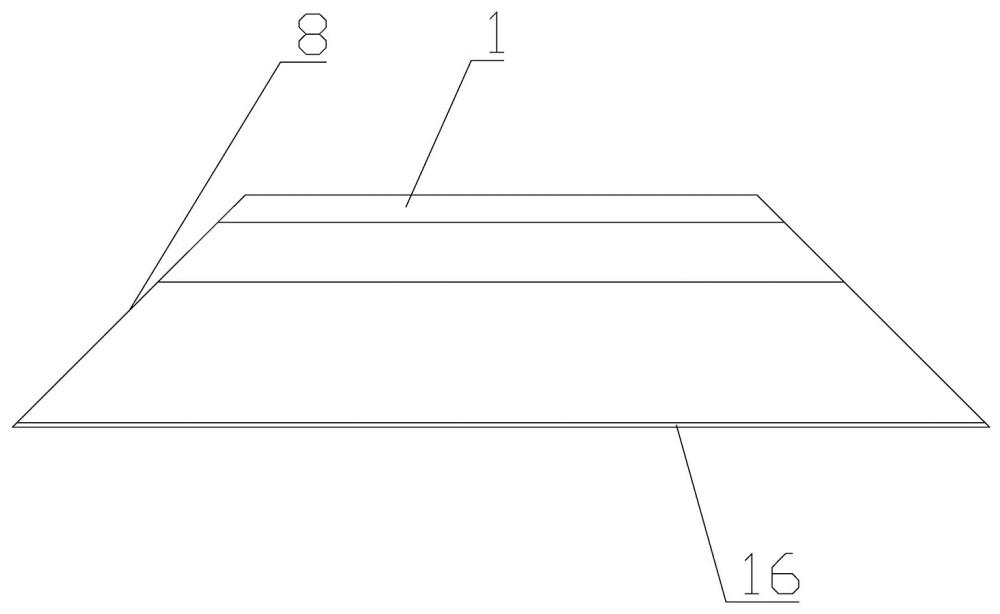

5、上述裝飾條本體左端和右端均可設有45度切角。

6、上述連接槽可包括從下至上依次連通的第一矩形槽、梯形槽和第二矩形槽，梯形槽的截面呈上寬下窄的梯形。

7、上述前檔條下部前側可下部相對于上部向后傾斜，后檔條下部后側呈下部相對于上部向前傾斜，固定板下側均位于前檔條下側下方和后檔條下側下方。

8、上述壓條后部下側可設有與固定板后側相互垂直的水平面，壓條前側和后側均呈下部相對于上部向后傾斜，壓條上部后側與前檔條上部前側之間圓弧過渡，水平面前側與壓條上部前側之間圓弧過渡，水平面后側與壓條下部后側之間設有第一過渡面，所述第一過渡面包括由上至下依次連接的第一圓弧面、豎直面和第二圓弧面，水平面前側與壓條下部前側之間設有第二過渡面，所述第二過渡面包括由上至下依次連接的第三圓弧面、傾斜面和第四圓弧面，所述傾斜面呈上部相對于下部向前傾斜。

9、上述裝飾條本體下端前側可設有倒角結構。

10、本實用新型的技術方案之二是通過以下措施來實現的：一種與鋁材裝飾條構件配合使用的鋁材拼角角碼，包括第一連接體和第二連接體，第一連接體下端右側與第二連接體左端一體固定在一起，第一連接體右側和第二連接體上側均設有連接螺紋通孔，第一連接體下部右側與第二連接體左部上側之間設有前后貫通的弧形凹槽，第一連接體和第二連接體的截面相同，第二連接體能夠滑動安裝于限位槽內，每個連接螺紋通孔內均螺接有連接螺釘。

11、下面是對上述實用新型技術方案之二的進一步優化或/和改進：

12、上述第二連接體可與限位槽相匹配，第二連接體的厚度小于限位槽的深度。

13、上述凹槽可呈優弧狀。

14、本實用新型的技術方案之三是通過以下措施來實現的：一種使用鋁材裝飾條構件的和鋁材拼角角碼的帶有裝飾條的板材，包括鋁材裝飾條構件、鋁材拼角角碼、裝飾板和裝飾條，裝飾板外側沿周向依次固定安裝有四個裝飾條，四個裝飾條與裝飾板前側形成開口向前的矩形裝飾槽，裝飾槽后部內壁上設有固定槽，裝飾槽內設有四個鋁材裝飾條，每個鋁材裝飾條的水平面均與對應的裝飾條前側相抵，每個鋁材裝飾條的連接板均固定安裝于對應位置的固定槽內，相鄰的兩個鋁材裝飾條之間通過鋁材拼角角碼安裝在一起。

15、下面是對上述實用新型技術方案之三的進一步優化或/和改進：

16、上述壓條的水平面可與對應的裝飾條前側相抵，固定板后側與固定槽后部內壁相抵，固定板與連接板粘接于對應位置的固定槽內。

17、本實用新型結構合理而緊湊，前檔條后側、后檔條前側和裝飾條本體下側之間形成左右貫通且上寬下窄的連接槽，便于通過安裝在連接槽內的角碼將兩個鋁材裝飾條構件固定安裝在一起，拆裝方便，連接槽上寬下窄，這樣在鎖緊角碼時可以使得角碼與連接槽內壁相抵，提升角碼與鋁材裝飾條構件之間的連接強度，通過設置壓條，壓條后部與板材前側接觸時能夠起到裝飾效果，連接板上側前后間隔固定有若干個倒刺，這樣可以通過膠黏劑將鋁材裝飾條構件與板材牢固的固定在一起，提升鋁材裝飾條構件與板材之間的結合強度。

技術特征：

1.一種鋁材裝飾條構件，其特征在于包括裝飾條本體，裝飾條本體下側前后間隔固定有前檔條和后檔條，前檔條后側、后檔條前側和裝飾條本體下側之間形成左右貫通且上寬下窄的連接槽，對應前檔條前方位置的裝飾條本體前端下側固定有下部相對于上部向后傾斜的壓條，裝飾條本體中部后側固定有連接板，連接板上側前后間隔固定有若干個倒刺。

2.根據權利要求1所述的鋁材裝飾條構件，其特征在于連接板后端下側固定有固定板；或/和，裝飾條本體左端和右端均設有45度切角。

3.根據權利要求1或2所述的鋁材裝飾條構件，其特征在于連接槽包括從下至上依次連通的第一矩形槽、梯形槽和第二矩形槽，梯形槽的截面呈上寬下窄的梯形。

4.根據權利要求3所述的鋁材裝飾條構件，其特征在于前檔條下部前側呈下部相對于上部向后傾斜，后檔條下部后側呈下部相對于上部向前傾斜，固定板下側均位于前檔條下側下方和后檔條下側下方。

5.根據權利要求4所述的鋁材裝飾條構件，其特征在于壓條后部下側設有與固定板后側相互垂直的水平面，壓條前側和后側均呈下部相對于上部向后傾斜，壓條上部后側與前檔條上部前側之間圓弧過渡，水平面后側與壓條下部后側之間設有第一過渡面，所述第一過渡面包括由上至下依次連接的第一圓弧面、豎直面和第二圓弧面，水平面前側與壓條下部前側之間設有第二過渡面，所述第二過渡面包括由上至下依次連接的第三圓弧面、傾斜面和第四圓弧面，所述傾斜面呈上部相對于下部向前傾斜；或/和，裝飾條本體下端前側設有倒角結構。

6.一種與如權利要求1至5中任意一項所述的鋁材裝飾條構件配合使用的鋁材拼角角碼，其特征在于包括第一連接體和第二連接體，第一連接體下端右側與第二連接體左端一體固定在一起，第一連接體右側和第二連接體上側均設有連接螺紋通孔，第一連接體下部右側與第二連接體左部上側之間設有前后貫通的弧形凹槽，第一連接體和第二連接體的截面相同，第二連接體能夠滑動安裝于限位槽內，每個連接螺紋通孔內均螺接有連接螺釘。

7.根據權利要求6所述的鋁材拼角角碼，其特征在于第二連接體與限位槽相匹配，第二連接體的厚度小于限位槽的深度。

8.根據權利要求6或7所述的鋁材拼角角碼，其特征在于凹槽呈優弧狀。

9.一種使用權利要求1至5中任意一項所述的鋁材裝飾條構件和權利要求6至8中任意一項所述的鋁材拼角角碼的帶有裝飾條的板材，其特征在于包括鋁材裝飾條構件、鋁材拼角角碼、裝飾板和裝飾條，裝飾板外側沿周向依次固定安裝有四個裝飾條，四個裝飾條與裝飾板前側形成開口向前的矩形裝飾槽，裝飾槽后部內壁上設有固定槽，裝飾槽內設有四個鋁材裝飾條，每個鋁材裝飾條的水平面均與對應的裝飾條前側相抵，每個鋁材裝飾條的連接板均固定安裝于對應位置的固定槽內，相鄰的兩個鋁材裝飾條之間通過鋁材拼角角碼安裝在一起。

10.根據權利要求9所述的帶有裝飾條的板材，其特征在于壓條的水平面與對應的裝飾條前側相抵，固定板后側與固定槽后部內壁相抵，固定板與連接板粘接于對應位置的固定槽內。

技術總結
本技術涉及家具技術領域，是一種鋁材裝飾條構件、鋁材拼角角碼和帶有裝飾條的板材，鋁材裝飾條構件包括裝飾條本體。本技術結構合理而緊湊，前檔條后側、后檔條前側和裝飾條本體下側之間形成左右貫通且上寬下窄的連接槽，便于通過安裝在連接槽內的角碼將兩個鋁材裝飾條構件固定安裝在一起，拆裝方便，連接槽上寬下窄，這樣在鎖緊角碼時可以使得角碼與連接槽內壁相抵，提升角碼與鋁材裝飾條構件之間的連接強度，通過設置壓條，壓條后部與板材前側接觸時能夠起到裝飾效果，連接板上側前后間隔固定有若干個倒刺，這樣可以通過膠黏劑將鋁材裝飾條構件與板材牢固的固定在一起，提升鋁材裝飾條構件與板材之間的結合強度。

技術研發人員：蔡明,蔡興國,王福江,王磊,何建勇
受保護的技術使用者：博洛尼智能科技（青島）有限公司
技術研發日：20240620
技術公布日：2025/4/28
