本技術涉及建筑裝修，特別是一種無障礙拼接式衛生間防水底盤。

背景技術：

1、裝配化衛生間是建筑和居住質量的重要一環，裝配化衛生間通常采用整體底盤將衛生間積水與墻體和樓板進行隔離，起到閉水和防止積水滲漏的作用，研究顯示；衛生間底盤漏水是裝配化建筑中發生概率最高的質量問題，這是由于衛生間整體面積較大，并且分為淋浴區(濕區)和使用區(干區)通常分離設計，防水底盤一般采用干區和濕區各一個底盤，兩個底盤進行拼接形成一個整體，底盤拼接處的縫隙不可避免的成為了整體底盤漏水的最大隱患，傳統設計底盤連接依賴于螺栓進行連接，長期的季節交替和酸堿腐蝕以及加工誤差都有可能導致連接處出現局部縫隙，使得積水從濕區向干區溢出；

2、另外采用螺栓連接的方式，使得衛生間的表面不夠平整，給用戶帶來安全隱患。

技術實現思路

1、針對上述缺陷，本實用新型的目的在于提出一種可以避免縫隙，并且衛生間表面平整的無障礙拼接式衛生間防水底盤。

2、為達此目的，本實用新型采用以下技術方案：

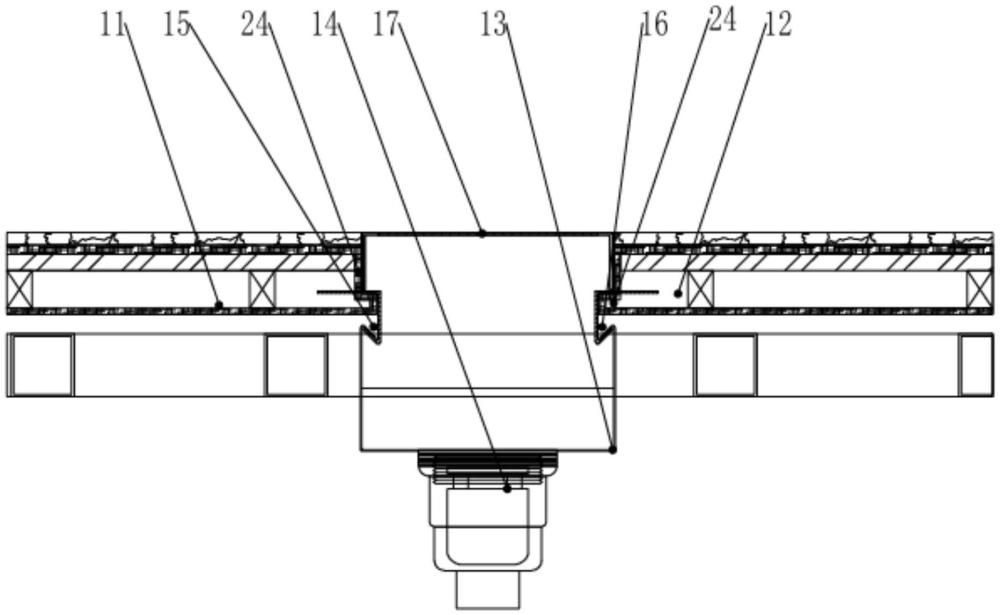

3、一種無障礙拼接式衛生間防水底盤，包括第一底盤、第二底盤和支撐方鋼，其中所述支撐方鋼放置于排水口上，所述支撐方鋼分別設有第一干掛部和第二干掛部，所述第一底盤與所述第一干掛部掛接，所述第二底盤與所述第二干掛部掛接，所述支撐方鋼的頂部蓋設有地漏蓋板；所述第一干掛部包括第一橫向連接桿、第一豎向連接桿和第一支撐桿，所述第一橫向連接桿與所述第一豎向連接桿的一端連接，所述第一支撐桿與所述第一豎向連接桿的另一端連接，形成半包圍結構；所述第一底盤的連接端延伸至所述半包圍結構的內部，所述第一橫向連接桿與所述第一底盤連接，所述第一底盤的底部與所述第一支撐桿抵接。

4、優選地，上述的無障礙拼接式衛生間防水底盤，所述第二干掛部包括第二橫向連接桿、第二豎向連接桿和第二支撐桿，所述第二橫向連接桿與所述第二豎向連接桿的一端連接，所述第二支撐桿與所述第二豎向連接桿的另一端連接，形成半包圍結構；所述第二底盤的一端延伸至所述半包圍結構的內部，所述第二橫向連接桿與所述第二底盤連接，所述第二底盤的底部與所述第二支撐桿抵接。

5、優選地，上述的無障礙拼接式衛生間防水底盤，所述第一支撐桿與所述第一豎向連接桿形成夾角a，所述第二支撐桿與所述第二豎向連接桿形成夾角b。

6、優選地，上述的無障礙拼接式衛生間防水底盤，所述第一底盤的連接端和所述第二底盤的連接端均設有梯臺部。

7、優選地，上述的無障礙拼接式衛生間防水底盤，所述梯臺部呈“l”字型。

8、優選地，上述的無障礙拼接式衛生間防水底盤，所述第一底盤與所述第二底盤水平面對齊。

9、本實用新型的有益效果：

10、(1)通過第一底盤和第二底盤分別與支撐方鋼所設有的第一干掛部和第二干掛部連接，且支撐方鋼設于排水口位置，這樣的設計防止第一底盤和第二底盤拼接后所產生縫隙，導致積水會溢出的風險，并且由于支撐方鋼的頂部蓋設有地漏蓋板，水流會順著地漏蓋板自帶的通孔流入排水口，從而避免積水的產生。

11、(2)第一干掛部由第一橫向連接桿、第一豎向連接桿和第一支撐桿組成，形成半包圍結構，這樣的設計可以更好的將第一底盤掛接在第一干掛部上，采用掛接的方式，可以有效解決采用螺栓拼接所導致第一底盤避免不平整的問題，從而降低了用戶的安全隱患。

技術特征：

1.一種無障礙拼接式衛生間防水底盤，包括第一底盤、第二底盤和支撐方鋼，其特征在于：所述支撐方鋼放置于排水口上，所述支撐方鋼分別設有第一干掛部和第二干掛部，所述第一底盤與所述第一干掛部掛接，所述第二底盤與所述第二干掛部掛接，所述支撐方鋼的頂部蓋設有地漏蓋板；

2.根據權利要求1所述的無障礙拼接式衛生間防水底盤，其特征在于：所述第二干掛部包括第二橫向連接桿、第二豎向連接桿和第二支撐桿，所述第二橫向連接桿與所述第二豎向連接桿的一端連接，所述第二支撐桿與所述第二豎向連接桿的另一端連接，形成半包圍結構；所述第二底盤的一端延伸至所述半包圍結構的內部，所述第二橫向連接桿與所述第二底盤連接，所述第二底盤的底部與所述第二支撐桿抵接。

3.根據權利要求2所述的無障礙拼接式衛生間防水底盤，其特征在于：所述第一支撐桿與所述第一豎向連接桿形成夾角a，所述第二支撐桿與所述第二豎向連接桿形成夾角b。

4.根據權利要求2所述的無障礙拼接式衛生間防水底盤，其特征在于：所述第一底盤的連接端和所述第二底盤的連接端均設有梯臺部。

5.根據權利要求4所述的無障礙拼接式衛生間防水底盤，其特征在于：所述梯臺部呈“l”字型。

6.根據權利要求1所述的無障礙拼接式衛生間防水底盤，其特征在于：所述第一底盤與所述第二底盤水平面對齊。

技術總結
本技術公開了一種無障礙拼接式衛生間防水底盤，包括第一底盤、第二底盤和支撐方鋼，其中支撐方鋼放置于排水口上，支撐方鋼分別設有第一干掛部和第二干掛部，第一底盤與第一干掛部掛接，第二底盤與第二干掛部掛接，支撐方鋼的頂部蓋設有地漏蓋板；第一干掛部包括第一橫向連接桿、第一豎向連接桿和第一支撐桿，第一橫向連接桿通過第一豎向連接桿與第一支撐桿連接，形成半包圍結構；第一底盤的連接端延伸至半包圍結構的內部。有益效果是：將第一底盤掛接在半包圍結構上，采用掛接的方式，可以有效解決采用螺栓拼接所導致第一底盤避免不平整的問題，降低了用戶的安全隱患，并且也避免第一底盤與第二底盤拼接后存在漏水的隱患。

技術研發人員：張亮,張坤強,韋根勝,鄔梓建,賓梓豪,毛俊景
受保護的技術使用者：博維住宅科技（廣東）有限公司
技術研發日：20240710
技術公布日：2025/4/28
