本技術涉及日用品，尤其涉及一種具有吸盤功能的掛鉤。

背景技術：

1、吸盤主要滿足人們隨時掛生活物件的需要，由于它具有可任意變換安裝位置的特性，使用時通過真空度來維持兩物體附著不分離，所以常常用于安裝掛鉤來懸掛毛巾衣物等；

2、現有的掛鉤吸盤分為有骨架的吸盤和無骨架的吸盤，傳統的無骨架吸盤一般是由軟質塑料注塑成型一體制成，由吸盤體和吸盤罩組成，吸盤罩罩覆在吸盤體的背面上，通過吸盤罩按壓吸盤體形成吸盤體吸附面與基體表面之間的真空腔，但是，吸盤罩與吸盤體之間的施壓接觸面積不夠大，從而導致吸盤的承重能力和持久性能較差，吸附力不強，而有骨架的吸盤由于其中的骨架能夠起到良好的按壓力傳遞作用，大大提高了吸附力，有骨架的吸盤一般包括骨架、包覆在骨架上的吸盤體、罩覆在吸盤體背面上的吸盤罩，使用時，按壓力通過吸盤罩傳遞至骨架使吸盤整體發生變形，進而使吸盤體發生變形將吸盤體與基體表面之間的空氣排出形成真空腔，使吸盤體吸附在基體表面上，現有技術中，一般都在骨架的邊緣處設置斷口，這種結構長時間按壓形變后，容易沿著斷口脆化，使得整個骨架斷開損壞，因此，本實用新型提出一種具有吸盤功能的掛鉤以解決現有技術中存在的問題。

技術實現思路

1、針對上述問題，本實用新型提出一種具有吸盤功能的掛鉤，該具有吸盤功能的掛鉤的骨架四周封閉，沒有斷裂脆化的起始口隙，長時間使用后更加耐用，不易斷裂損壞。

2、為實現本實用新型的目的，本實用新型通過以下技術方案實現：一種具有吸盤功能的掛鉤，包括吸盤罩、支桿和鉤體，所述支桿連接在吸盤罩的下方，所述鉤體連接在支桿前側的下方，所述吸盤罩的內部設有吸盤件，且吸盤件包括吸盤殼、骨架和彈性膠體，所述吸盤罩內部的中間位置處設有空心塊，且空心塊的兩端均設有卡槽，所述吸盤殼一側的中心設有凸柱，且凸柱一側的兩端均設有卡鉤，所述卡鉤用于插設入空心塊并與卡槽適配，所述骨架一側的中心處設有插柱，且插柱一側的四角處均設有彈鉤，所述彈鉤用于插設入凸柱并固定在凸柱的一側，所述彈性膠體設在骨架的外側；

3、所述骨架的內部均勻分布有鏤空槽，且骨架的邊緣處封閉。

4、進一步改進在于：所述吸盤殼的內部設有鏤空孔，且鏤空孔圍繞吸盤殼的圓心等夾角設有多組。

5、進一步改進在于：所述空心塊內部的中間位置處設有定位管，且定位管用于插設入凸柱和插柱的內部。

6、進一步改進在于：所述骨架靠近吸盤殼的一側邊緣處設有凸筋，且凸筋圍繞骨架的圓心等夾角設有多組。

7、進一步改進在于：所述吸盤罩的前側設有裝飾面，所述吸盤罩與所述支桿一體成型。

8、進一步改進在于：所述鉤體的一側設有安裝桿，且安裝桿的一側設有拼接塊，所述支桿內側的下方設有拼接槽，所述拼接塊與拼接槽相適配。

9、進一步改進在于：所述支桿后側的下端設有支撐塊，且支撐塊與所述支桿一體成型。

10、本實用新型的有益效果為：

11、1、本實用新型通過吸盤殼、骨架和彈性膠體組合成吸盤件，施力時，力度傳遞至骨架使吸盤件整體發生變形，使得彈性膠體進行吸附，骨架通過自身罩盤狀結構配合均勻分布的鏤空槽，達到形變的目的，由于骨架的四周封閉，沒有斷裂脆化的起始口隙，長時間使用后更加耐用，不易斷裂損壞。

12、2、本實用新型的鉤體通過安裝桿上的拼接塊和支桿內側的拼接槽插設安裝，針對不同物品的懸掛需要，可以直接進行更換鉤體，無需更換整體，使用更加方便。

13、3、本實用新型的吸盤罩上有裝飾面，可以增加一些裝飾圖案以及文字，功能多樣化。

技術特征：

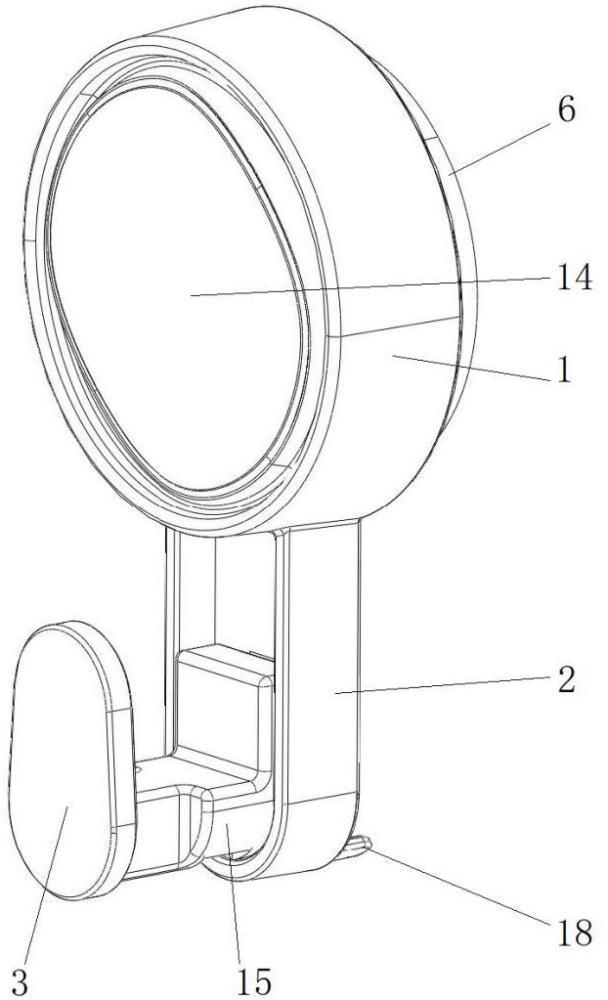

1.一種具有吸盤功能的掛鉤，包括吸盤罩（1）、支桿（2）和鉤體（3），其特征在于：所述支桿（2）連接在吸盤罩（1）的下方，所述鉤體（3）連接在支桿（2）前側的下方，所述吸盤罩（1）的內部設有吸盤件，且吸盤件包括吸盤殼（4）、骨架（5）和彈性膠體（6），所述吸盤罩（1）內部的中間位置處設有空心塊（7），且空心塊（7）的兩端均設有卡槽（8），所述吸盤殼（4）一側的中心設有凸柱（9），且凸柱（9）一側的兩端均設有卡鉤（10），所述卡鉤（10）用于插設入空心塊（7）并與卡槽（8）適配，所述骨架（5）一側的中心處設有插柱，且插柱一側的四角處均設有彈鉤（11），所述彈鉤（11）用于插設入凸柱（9）并固定在凸柱（9）的一側，所述彈性膠體（6）設在骨架（5）的外側；

2.根據權利要求1所述的一種具有吸盤功能的掛鉤，其特征在于：所述吸盤殼（4）的內部設有鏤空孔，且鏤空孔圍繞吸盤殼（4）的圓心等夾角設有多組。

3.根據權利要求1所述的一種具有吸盤功能的掛鉤，其特征在于：所述空心塊（7）內部的中間位置處設有定位管（12），且定位管（12）用于插設入凸柱（9）和插柱的內部。

4.根據權利要求1所述的一種具有吸盤功能的掛鉤，其特征在于：所述骨架（5）靠近吸盤殼（4）的一側邊緣處設有凸筋（13），且凸筋（13）圍繞骨架（5）的圓心等夾角設有多組。

5.根據權利要求1所述的一種具有吸盤功能的掛鉤，其特征在于：所述吸盤罩（1）的前側設有裝飾面（14），所述吸盤罩（1）與所述支桿（2）一體成型。

6.根據權利要求1所述的一種具有吸盤功能的掛鉤，其特征在于：所述鉤體（3）的一側設有安裝桿（15），且安裝桿（15）的一側設有拼接塊（16），所述支桿（2）內側的下方設有拼接槽（17），所述拼接塊（16）與拼接槽（17）相適配。

7.根據權利要求1所述的一種具有吸盤功能的掛鉤，其特征在于：所述支桿（2）后側的下端設有支撐塊（18），且支撐塊（18）與所述支桿（2）一體成型。

技術總結
本技術提供了一種具有吸盤功能的掛鉤，涉及日用品技術領域，包括吸盤罩、支桿和鉤體，所述支桿連接在吸盤罩的下方，所述鉤體連接在支桿前側的下方，所述吸盤罩的內部設有吸盤件，且吸盤件包括吸盤殼、骨架和彈性膠體，所述吸盤罩內部的中間位置處設有空心塊，且空心塊的兩端均設有卡槽，所述吸盤殼一側的中心設有凸柱，且凸柱一側的兩端均設有卡鉤；本技術通過吸盤殼、骨架和彈性膠體組合成吸盤件，施力時，力度傳遞至骨架使吸盤件整體發生變形，使得彈性膠體進行吸附，骨架通過自身罩盤狀結構配合均勻分布的鏤空槽，達到形變的目的，由于骨架的四周封閉，沒有斷裂脆化的起始口隙，長時間使用后更加耐用，不易斷裂損壞。

技術研發人員：吳遠遠
受保護的技術使用者：蕪湖貝石網絡科技有限公司
技術研發日：20240705
技術公布日：2025/4/28
