本技術涉及折疊桌，特別涉及一種筆記本電腦折疊桌。

背景技術：

1、方艙式檢測維修車輛內通常需裝配各種檢測設備機柜，這些機柜一般定點固定于方艙內的地面上，以避免機柜在車輛移動過程中發生晃蕩碰撞而造成的設備損壞。

2、目前，維修車艙內部裝設的設備機柜的總體高度通常是高于操作員的，機柜上方的空間并不能作為操作臺面使用，因此，當操作員需要使用筆記本電腦時，通常需要在艙內額外配置折疊桌作為臨時操作臺來放置筆記本電腦進行作業操作。然而，作為臨時操作臺的折疊桌無法在車內進行固定，在車輛行駛過程中很容易出現位置滑移的現象，進而影響操作員的作業效率，而且，折疊桌展開使用過程中會占用車內通道較大的空間，容易對其他操作員在車內的行走造成不便。

技術實現思路

1、基于此，本實用新型的目的是提供一種筆記本電腦折疊桌，旨在解決現有技術中在艙內額外配置折疊桌作為臨時操作臺時，折疊桌無法在車內進行固定，影響操作員的作業效率，且會占用車內通道較大的空間的技術問題。

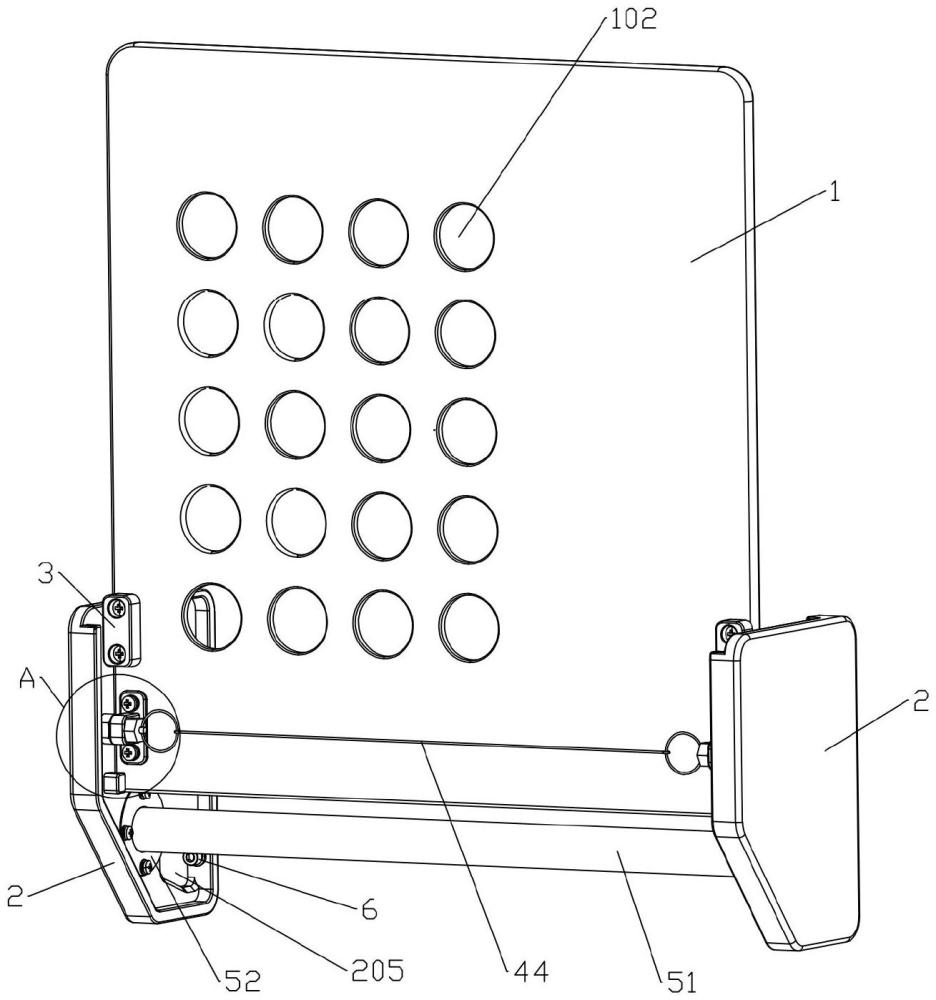

2、本實用新型的目的在于提供一種筆記本電腦折疊桌，包括桌板以及設于所述桌板兩側的安裝板，所述安裝板用于連接機柜側面，所述桌板背面的兩端分別通過轉軸座與兩所述安裝板的一側轉動連接；

3、所述安裝板的另一側設有至少兩安裝通孔，兩所述安裝通孔間隔設置，通過安裝螺栓穿過所述安裝通孔與機柜側面緊固連接實現所述安裝板在所述機柜側面的固定；

4、所述桌板的背面兩端還分別設有定位組件，所述定位組件包括與所述桌板背面連接的定位座以及與所述定位座連接的定位銷，所述安裝板設有至少兩定位孔，所述定位孔與所述定位銷適配，通過所述定位銷與所述定位孔插接以固定所述桌板。

5、相比于現有技術，本實用新型的筆記本電腦折疊桌的有益效果在于：可以安裝固定在機柜側面，使用時可以通過翻轉桌板在機柜側面形成臨時操作臺，滿足操作員的使用需求，不占用車內通道空間，不會影響車內通道的通過性，且展開使用過程時不會在車輛行駛過程中出現位置滑移的現象；不使用時則可以進行反向翻轉桌板完成撤收，不影響機柜側面空間的使用。具體地，安裝板上設有安裝通孔，通過螺栓穿過安裝通孔與機柜側面緊固連接實現安裝板在機柜側面的固定；進一步地，桌板的兩側通過轉軸座與兩安裝板轉動連接，桌板的兩側還設有定位組件進行定位固定，在實際使用過程中，桌板會以轉軸座與安裝板的連接處進行轉動，轉動后可通過定位銷與安裝板上的定位孔的插接實現桌板的固定，就可實現桌板的展開使用或翻轉撤收。

6、另外，根據本實用新型上述的筆記本電腦折疊桌，還可以具有如下附加的技術特征：

7、進一步地，所述轉軸座包括固定部以及由所述固定部的一側向外垂直延伸出的轉軸部，所述固定部通過螺栓與所述桌板背面緊固連接；

8、所述安裝板上設有連接孔，所述連接孔與所述轉軸部適配，通過所述轉軸部與所述連接孔插接實現所述桌板與所述安裝板的轉動連接。

9、進一步地，所述安裝板包括主板部、與所述主板部連接的第一側板部、與所述第一側板部相對設置的第二側板部、以及由所述第一側板部的一端朝所述第二側板部方向延伸出的擋板部，所述第二側板部的端部用于支撐所述桌板的背面，所述擋板部上靠近所述第一側板部的一側面所在平面高于所述端部所在平面；

10、所述主板部上設有所述連接孔和所述定位孔，所述定位孔相對所述連接孔的圓心環繞設置，且每一所述定位孔與所述連接孔的圓心等距設置。

11、進一步地，在所述第一側板部的長度方向上，所述第一側板部上間隔開設有至少兩所述安裝通孔，所述主板部上于所述安裝通孔所在位置對應開設有用于安裝螺栓的安裝槽。

12、進一步地，所述主板部上還設有限位擋塊，所述限位擋塊用于限制所述桌板的轉動。

13、進一步地，所述桌板正面的一側兩端分別設有限位槽，通過所述限位槽與所述擋板部的板面抵接以限制所述桌板的轉動。

14、進一步地，所述定位座包括連接部以及與所述連接部連接的安裝部，所述連接部通過螺栓與所述桌板的背面緊固連接，所述安裝部上穿設有所述定位銷，所述定位銷上設有拉環。

15、進一步地，所述定位組件還包括連接繩，所述連接繩的兩端分別與兩所述定位銷的拉環固定連接。

16、進一步地，所述筆記本電腦折疊桌還包括連接組件，所述連接組件用于連接兩所述安裝板，所述連接組件包括連接桿以及固設于所述連接桿兩端的連接板，所述連接板通過螺栓與所述安裝板緊固連接。

17、進一步地，所述桌板的正面設有電腦放置槽，所述電腦放置槽內開設有若干散熱孔。

技術特征：

1.一種筆記本電腦折疊桌，其特征在于，包括桌板以及設于所述桌板兩側的安裝板，所述安裝板用于連接機柜側面，所述桌板背面的兩端分別通過轉軸座與兩所述安裝板的一側轉動連接；

2.根據權利要求1所述的筆記本電腦折疊桌，其特征在于，所述轉軸座包括固定部以及由所述固定部的一側向外垂直延伸出的轉軸部，所述固定部通過螺栓與所述桌板背面緊固連接；

3.根據權利要求2所述的筆記本電腦折疊桌，其特征在于，所述安裝板包括主板部、與所述主板部連接的第一側板部、與所述第一側板部相對設置的第二側板部、以及由所述第一側板部的一端朝所述第二側板部方向延伸出的擋板部，所述第二側板部的端部用于支撐所述桌板的背面，所述擋板部上靠近所述第一側板部的一側面所在平面高于所述端部所在平面；

4.根據權利要求3所述的筆記本電腦折疊桌，其特征在于，在所述第一側板部的長度方向上，所述第一側板部上間隔開設有至少兩所述安裝通孔，所述主板部上于所述安裝通孔所在位置對應開設有用于安裝螺栓的安裝槽。

5.根據權利要求3所述的筆記本電腦折疊桌，其特征在于，所述主板部上還設有限位擋塊，所述限位擋塊用于限制所述桌板的轉動。

6.根據權利要求3所述的筆記本電腦折疊桌，其特征在于，所述桌板正面的一側兩端分別設有限位槽，通過所述限位槽與所述擋板部的板面抵接以限制所述桌板的轉動。

7.根據權利要求1所述的筆記本電腦折疊桌，其特征在于，所述定位座包括連接部以及與所述連接部連接的安裝部，所述連接部通過螺栓與所述桌板的背面緊固連接，所述安裝部上穿設有所述定位銷，所述定位銷上設有拉環。

8.根據權利要求7所述的筆記本電腦折疊桌，其特征在于，所述定位組件還包括連接繩，所述連接繩的兩端分別與兩所述定位銷的拉環固定連接。

9.根據權利要求1所述的筆記本電腦折疊桌，其特征在于，所述筆記本電腦折疊桌還包括連接組件，所述連接組件用于連接兩所述安裝板，所述連接組件包括連接桿以及固設于所述連接桿兩端的連接板，所述連接板通過螺栓與所述安裝板緊固連接。

10.根據權利要求1所述的筆記本電腦折疊桌，其特征在于，所述桌板的正面設有電腦放置槽，所述電腦放置槽內開設有若干散熱孔。

技術總結
本技術提供一種筆記本電腦折疊桌，包括桌板和設于桌板兩側的安裝板，安裝板用于連接機柜側面，桌板背面的兩端分別通過轉軸座與兩安裝板的一側轉動連接；安裝板的另一側設有至少兩安裝通孔，兩安裝通孔間隔設置，通過安裝螺栓穿過安裝通孔與機柜側面緊固連接實現安裝板在機柜側面的固定；桌板的背面兩端還分別設有定位組件，定位組件包括與桌板背面連接的定位座以及與定位座連接的定位銷，安裝板設有至少兩定位孔，定位孔與定位銷適配，通過定位銷與定位孔插接以固定桌板。本技術安裝于機柜側面，使用時可在機柜側面形成臨時操作臺，滿足操作員的使用需求，不使用可隨時撤收，不影響機柜側面空間的使用。

技術研發人員：謝生良,羅前,肖亮,張晉,羅光平,王輝,鐘雪晴,焦利華,郭江華
受保護的技術使用者：北方聯創通信有限公司
技術研發日：20240711
技術公布日：2025/4/28
