本技術屬于木包鋁門窗，尤其是一種木包鋁隔熱鋁合金門窗。

背景技術：

1、木包鋁門窗，主要由室外部分的斷橋鋁型材與室內部分的木材通過特殊工藝連接，鋁型材作為門窗結構的主要受力桿件承載五金、鎖具、玻璃、膠條等，木材部分置于門窗系統的室內，起到環保、裝飾和美觀的作用，而現在大多數木包鋁門窗都有隔熱效果不良的情況，使得室內和室外的空氣產生流通，導致室內的熱量容易產生流失的情況，從而降低木包鋁門窗對室內隔熱的效果。

2、比如現有中國公開號為：cn204728902u鋁包木外開門窗系統，其：“主要由門窗框、門窗扇組成，所述的門窗框主要包括左木框、右木框、上木框以及下木框；所述門窗扇由木扇框、中空玻璃以及壓線條組成，其中木扇框主要包括左扇框、右扇框、上扇框以及下扇框。”

3、可知，此引證的專利文獻就存在隔熱效果不良熱容易產生熱量流失的問題。

技術實現思路

1、本實用新型的目的在于提供一種木包鋁隔熱鋁合金門窗，以解決背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種木包鋁隔熱鋁合金門窗，包括窗框，所述窗框的一側面連接有鋁合金框，所述鋁合金框的內腔對稱設置有兩個鋼化玻璃，所述鋁合金框的頂面開設有安裝槽，兩個所述鋼化玻璃分別設在安裝槽的內腔，所述鋁合金框內腔的上半部安裝有上橫板，所述鋁合金框內腔的下半部安裝有下橫板，所述上橫板和下橫板分別橫向安裝在鋁合金框的內腔，所述上橫板和下橫板相對的一側面安裝有隔熱條，所述隔熱條遠離窗框的一側設有外腔室，所述隔熱條朝向窗框的一側設有內腔室。

3、優選的，所述鋁合金框的內腔底面分別安裝有左支撐塊和右支撐塊，所述左支撐塊和右支撐塊分別在鋁合金框的內腔呈現縱向設置。

4、優選的，所述左支撐塊和右支撐塊分別貫穿上橫板和下橫板，所述左支撐塊和右支撐塊分別設置在隔熱條的兩側。

5、優選的，所述上橫板和下橫板的頂面且位于隔熱條的兩側均貫穿設有供左支撐塊和右支撐塊穿過的通槽。

6、優選的，所述左支撐塊和右支撐塊的頂面和底面分別安裝在鋁合金框的內腔底面和內腔頂面。

7、優選的，所述安裝槽呈現倒置的凹形設置，兩個所述鋼化玻璃分別安裝在安裝槽的內腔底面。

8、優選的，所述安裝槽的內腔底面且位于兩個鋼化玻璃之間設有干燥劑，所述上橫板的上方且位于安裝槽的周側填充有密封條。

9、與現有技術相比，本實用新型的技術效果和優點：

10、該木包鋁隔熱鋁合金門窗，通過上橫板、下橫板和隔熱條，能夠隔離成外腔室和內腔室，即可讓外界的冷空氣與室內的熱空氣進行隔離，進而減少室內與室外的空氣流通的情況，提高對木包鋁門窗的隔熱效果。

11、通過上橫板、下橫板、左支撐塊和右支撐塊的設置，能夠對鋁合金框的進行支撐，提高整體強度，而密封條的設置，進而對兩個鋼化玻璃起到防水和防潮的效果。

技術特征：

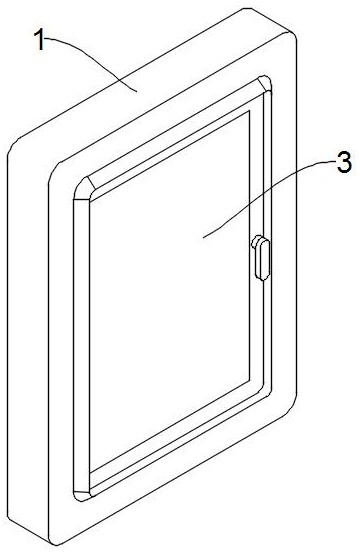

1.一種木包鋁隔熱鋁合金門窗，包括窗框（1），其特征在于：所述窗框（1）的一側面連接有鋁合金框（2），所述鋁合金框（2）的內腔對稱設置有兩個鋼化玻璃（3），所述鋁合金框（2）的頂面開設有安裝槽（4），兩個所述鋼化玻璃（3）分別設在安裝槽（4）的內腔，所述鋁合金框（2）內腔的上半部安裝有上橫板（5），所述鋁合金框（2）內腔的下半部安裝有下橫板（6），所述上橫板（5）和下橫板（6）分別橫向安裝在鋁合金框（2）的內腔，所述上橫板（5）和下橫板（6）相對的一側面安裝有隔熱條（7），所述隔熱條（7）遠離窗框（1）的一側設有外腔室（8），所述隔熱條（7）朝向窗框（1）的一側設有內腔室（9）。

2.根據權利要求1所述的一種木包鋁隔熱鋁合金門窗，其特征在于：所述鋁合金框（2）的內腔底面分別安裝有左支撐塊（10）和右支撐塊（11），所述左支撐塊（10）和右支撐塊（11）分別在鋁合金框（2）的內腔呈現縱向設置。

3.根據權利要求2所述的一種木包鋁隔熱鋁合金門窗，其特征在于：所述左支撐塊（10）和右支撐塊（11）分別貫穿上橫板（5）和下橫板（6），所述左支撐塊（10）和右支撐塊（11）分別設置在隔熱條（7）的兩側。

4.根據權利要求2所述的一種木包鋁隔熱鋁合金門窗，其特征在于：所述上橫板（5）和下橫板（6）的頂面且位于隔熱條（7）的兩側均貫穿設有供左支撐塊（10）和右支撐塊（11）穿過的通槽（12）。

5.根據權利要求2所述的一種木包鋁隔熱鋁合金門窗，其特征在于：所述左支撐塊（10）和右支撐塊（11）的頂面和底面分別安裝在鋁合金框（2）的內腔底面和內腔頂面。

6.根據權利要求1所述的一種木包鋁隔熱鋁合金門窗，其特征在于：所述安裝槽（4）呈現倒置的凹形設置，兩個所述鋼化玻璃（3）分別安裝在安裝槽（4）的內腔底面。

7.根據權利要求1所述的一種木包鋁隔熱鋁合金門窗，其特征在于：所述安裝槽（4）的內腔底面且位于兩個鋼化玻璃（3）之間設有干燥劑（14），所述上橫板（5）的上方且位于安裝槽（4）的周側填充有密封條（13）。

技術總結
本技術公開了一種木包鋁隔熱鋁合金門窗，屬于木包鋁門窗技術領域，包括窗框，窗框的一側面連接有鋁合金框，鋁合金框的內腔對稱設置有兩個鋼化玻璃，鋁合金框的頂面開設有安裝槽，兩個鋼化玻璃分別設在安裝槽的內腔，鋁合金框內腔的上半部安裝有上橫板，鋁合金框內腔的下半部安裝有下橫板，上橫板和下橫板分別橫向安裝在鋁合金框的內腔，上橫板和下橫板相對的一側面安裝有隔熱條，隔熱條遠離窗框的一側設有外腔室，隔熱條朝向窗框的一側設有內腔室，鋁合金框的內腔底面分別安裝有左支撐塊和右支撐塊。該木包鋁隔熱鋁合金門窗，解決了室內的熱量容易流失的問題，提高了木包鋁門窗的隔熱效果。

技術研發人員：張傳哲,渠鑒,常之龍
受保護的技術使用者：山東嘉林門窗系統科技有限公司
技術研發日：20240727
技術公布日：2025/4/28
