本技術涉及百葉窗簾，尤其是指一種百葉窗簾用卷繩器卷收保護結構。

背景技術：

1、隨著生活水平的提高，人們對門窗的個性化要求越來越高，同時，對于門窗的遮陽產品性能和美觀性要求也越來越高。其中，百葉窗簾應用比較廣泛。百葉窗簾是一種常見的遮陽和裝飾性窗簾，它是由多篇平行排列的“葉片”組成，這些葉片可以是固定式或活動式。百葉窗簾不僅能夠調節室內的光線，還能提供隱私保護和一定的節能效果。

2、其中，百葉窗簾的窗簾盒中設置有卷繩器，現有的卷繩器只具備卷繩的單一功能，缺少卷收過程中的保護功能，使得在使用百葉窗簾下方時，由于重力的作用，隨著下方的距離，速度逐漸加快，在誤觸窗簾片的下端時會造成受傷。

技術實現思路

1、本實用新型是為了克服現有技術中缺少百葉窗簾的防誤觸功能的不足，提供了一種具有防誤觸功能，提高卷繩器的使用效果的百葉窗簾用卷繩器卷收保護結構。

2、為了實現上述目的，本實用新型采用以下技術方案：一種百葉窗簾用卷繩器卷收保護結構，包括截面為矩形的卷收連桿，所述卷收連桿連接有用于繞卷卷帶的卷芯，所述卷芯兩端連接有用于安裝卷芯的卷帶底座，所述卷帶底座上可拆卸連接有撐帶殼，所述撐帶殼置于卷芯的外側，所述卷帶底座彈性連接有卷收保護塊，所述卷收保護塊與卷芯相對應，所述卷收保護塊與卷帶接觸。

3、該卷繩器中設置有卷帶底座，該卷帶底座上安裝有卷芯，卷芯連有貫穿卷芯的卷收連桿，卷芯用于固定卷帶的端部并在卷芯轉動時將卷帶卷繞在卷芯上。在卷帶底座上還設置有可拆卸的撐帶殼，撐帶殼置于卷芯的外側，起到保證卷帶繞卷時對卷帶的導向。在撐帶殼的外側還設置有布帶調光殼，該布帶調光殼用于帶動布帶移動，進而實現調整百葉窗簾葉片的偏轉角度。同時，在卷帶底座的底部設置有卷收保護塊，該卷收保護塊與卷帶底座彈性連接。該卷收保護塊與卷帶接觸，在發生誤觸時，卷帶變?yōu)樗沙跔顟B(tài)，卷收保護塊在彈力的作用下移動，與卷芯實現卡接，進而使得卷芯停止卷繞卷帶，實現窗簾葉片的停止卷收，起到防誤觸的保護作用。

4、作為優選，所述卷帶底座底部設置有底座卡槽，所述撐帶殼下端設置有撐帶卡扣，所述撐帶卡扣與底座卡槽卡接，所述撐帶殼下端設置有撐帶缺口，所述撐帶缺口與卷收保護塊對應。卷帶底座設置的底座卡槽與撐帶殼下端設置的撐帶卡扣連接，實現撐帶殼的安裝，該種結構操作簡單方便，方便安裝。

5、作為優選，所述卷芯包括卷芯軸和安裝在卷芯軸上的卷芯塊，所述卷芯塊中部設置有卷芯槽，所述卷芯槽的下端設置有用于插入卷帶的卷帶口，所述卷芯塊側壁設置有卷芯側邊槽，所述卷芯側邊槽與卷帶口連通，所述卷芯側邊槽內嵌入安裝有卷芯蓋，所述卷芯蓋與卷芯軸套接且卷芯蓋壓緊卷帶。卷芯由卷芯軸和卷芯塊構成，卷芯軸與卷收連桿連接，通過卷收連桿的轉動可帶動卷芯軸的轉動，完成卷帶的卷收操作，同時，在卷芯塊上設置有卷芯槽，卷芯槽用于收納卷帶，在卷芯槽的下端設置有卷帶口，同時，在卷芯塊的側壁設置有卷芯側邊槽，卷帶口與卷芯側邊槽連通，卷帶插入到卷帶口內并通過卷芯蓋壓緊卷帶，完成卷帶的安裝，該種結構方便卷帶安裝，使得操作簡單方便，實用性強。

6、作為優選，所述卷芯塊側壁設置有若干均布的保護卡塊，所述卷帶底座底面設置有保護塊裝配槽，所述卷收保護塊包括保護塊底座和保護塊斜塊，所述保護塊斜塊連接在保護塊底座頂面，所述保護塊底座嵌入到保護塊裝配槽內，所述保護塊裝配槽內連接有彈力彈簧，所述彈力彈簧與保護塊底座連接，所述保護塊斜塊與保護卡塊相對應。在卷芯塊的側壁上設置有若干個保護卡塊，同時，卷帶底座上設置有保護塊裝配槽，卷收保護塊的保護塊底座安裝在保護塊裝配槽內，保護塊斜塊與保護卡塊相對應，同時，保護塊底座通過彈力彈簧安裝在保護塊裝配槽內，實現卷收保護塊的彈性連接，在窗簾葉片放下時，卷帶處于平直狀態時卷收保護塊壓縮彈力彈簧使得保護塊斜塊與保護卡塊脫離，實現窗簾葉片的快速下方，當窗簾葉片下方時發生誤觸時，卷帶變成彎曲松弛狀態，在彈力彈簧的作用下卷收保護塊上的保護塊斜塊與保護卡塊接觸，完成對卷芯的轉動鎖定，實現防誤觸操作，該種結構簡單，組裝操作方便，同時，該種結構可有效起到防誤觸效果。

7、作為優選，所述保護塊底座設置有彈簧定位槽，所述彈力彈簧置于彈簧定位槽內。設置的彈簧定位槽用于固定彈力彈簧，可保證彈力彈簧的穩定作用。

8、作為優選，所述保護塊裝配槽側壁設置有彈簧卡柱，所述彈簧定位槽端部設置有彈簧卡銷，所述彈力彈簧的兩端分別與彈簧卡柱和彈簧卡銷卡接。保護塊裝配槽設置的彈簧卡柱與彈簧定位槽設置的彈簧卡銷共同對彈力彈簧進行卡接，實現卷收保護塊與卷帶底座的彈性連接，確保實現防誤觸的功能。

9、作為優選，所述卷帶底座底部設置有進帶口，所述進帶口兩側設置有進帶導輪，所述保護塊底座側端連接有卷帶拉塊，所述卷帶拉塊設置有卷帶拉孔，所述卷帶拉孔與進帶口相對應且卷帶穿過卷帶拉孔和進帶口。卷帶底座設置有進帶口，該進帶口用于卷帶的進入，在進帶口的兩側設置的進帶導輪起到導向作用，方便卷帶進入并保證卷帶的平整度，在保護塊底座上設置的卷帶拉塊上設置的卷帶拉孔用于卷帶通過，在彈力彈簧的作用下，卷帶拉塊拉動卷帶，使得卷帶拉孔與進帶口發生錯位，實現卷帶的停止移動，進而實現防誤觸的效果，提高使用效果。

10、本實用新型的有益效果是：設置的卷收保護塊與保護卡塊配合，有效起到防誤觸效果，起到保護作用，提高使用效果；該裝置結構簡單，方便組裝裝配。

技術特征：

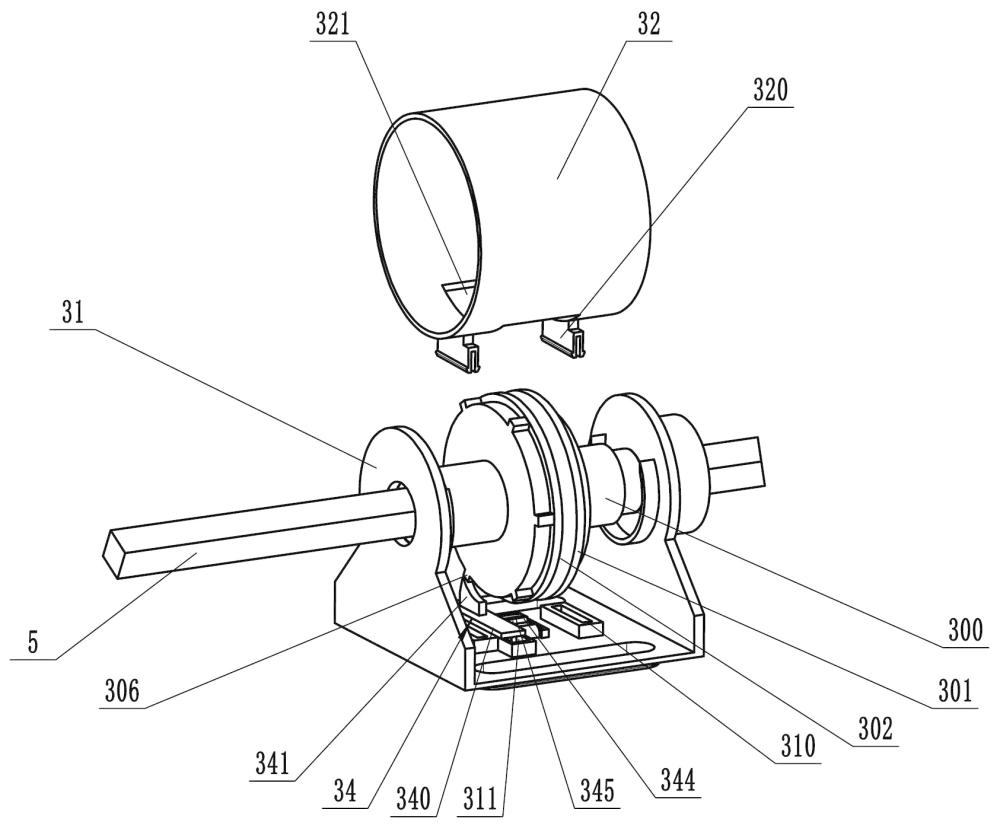

1.一種百葉窗簾用卷繩器卷收保護結構，包括截面為矩形的卷收連桿（5），其特征是，所述卷收連桿（5）連接有用于繞卷卷帶的卷芯（30），所述卷芯（30）兩端連接有用于安裝卷芯（30）的卷帶底座（31），所述卷帶底座（31）上可拆卸連接有撐帶殼（32），所述撐帶殼（32）置于卷芯（30）的外側，所述卷帶底座（31）彈性連接有卷收保護塊（34），所述卷收保護塊（34）與卷芯（30）相對應，所述卷收保護塊（34）與卷帶接觸。

2.根據權利要求1所述的一種百葉窗簾用卷繩器卷收保護結構，其特征是，所述卷帶底座（31）底部設置有底座卡槽（310），所述撐帶殼（32）下端設置有撐帶卡扣（320），所述撐帶卡扣（320）與底座卡槽（310）卡接，所述撐帶殼（32）下端設置有撐帶缺口（321），所述撐帶缺口（321）與卷收保護塊（34）對應。

3.根據權利要求1所述的一種百葉窗簾用卷繩器卷收保護結構，其特征是，所述卷芯（30）包括卷芯軸（300）和安裝在卷芯軸（300）上的卷芯塊（301），所述卷芯塊（301）中部設置有卷芯槽（302），所述卷芯槽（302）的下端設置有用于插入卷帶的卷帶口（303），所述卷芯塊（301）側壁設置有卷芯側邊槽（304），所述卷芯側邊槽（304）與卷帶口（303）連通，所述卷芯側邊槽（304）內嵌入安裝有卷芯蓋（305），所述卷芯蓋（305）與卷芯軸（300）套接且卷芯蓋（305）壓緊卷帶。

4.根據權利要求3所述的一種百葉窗簾用卷繩器卷收保護結構，其特征是，所述卷芯塊（301）側壁設置有若干均布的保護卡塊（306），所述卷帶底座（31）底面設置有保護塊裝配槽（311），所述卷收保護塊（34）包括保護塊底座（340）和保護塊斜塊（341），所述保護塊斜塊（341）連接在保護塊底座（340）頂面，所述保護塊底座（340）嵌入到保護塊裝配槽（311）內，所述保護塊裝配槽（311）內連接有彈力彈簧（312），所述彈力彈簧（312）與保護塊底座（340）連接，所述保護塊斜塊（341）與保護卡塊（306）相對應。

5.根據權利要求4所述的一種百葉窗簾用卷繩器卷收保護結構，其特征是，所述保護塊底座（340）設置有彈簧定位槽（342），所述彈力彈簧（312）置于彈簧定位槽（342）內。

6.根據權利要求5所述的一種百葉窗簾用卷繩器卷收保護結構，其特征是，所述保護塊裝配槽（311）側壁設置有彈簧卡柱（313），所述彈簧定位槽（342）端部設置有彈簧卡銷（343），所述彈力彈簧（312）的兩端分別與彈簧卡柱（313）和彈簧卡銷（343）卡接。

7.根據權利要求4所述的一種百葉窗簾用卷繩器卷收保護結構，其特征是，所述卷帶底座（31）底部設置有進帶口（314），所述進帶口（314）兩側設置有進帶導輪（315），所述保護塊底座（340）側端連接有卷帶拉塊（344），所述卷帶拉塊（344）設置有卷帶拉孔（345），所述卷帶拉孔（345）與進帶口（314）相對應且卷帶穿過卷帶拉孔（345）和進帶口（314）。

技術總結
本技術公開了一種百葉窗簾用卷繩器卷收保護結構，包括截面為矩形的卷收連桿，所述卷收連桿連接有用于繞卷卷帶的卷芯，所述卷芯兩端連接有用于安裝卷芯的卷帶底座，所述卷帶底座上可拆卸連接有撐帶殼，所述撐帶殼置于卷芯的外側，所述卷帶底座彈性連接有卷收保護塊，所述卷收保護塊與卷芯相對應，所述卷收保護塊與卷帶接觸。本技術的有益效果是：設置的卷收保護塊與保護卡塊配合，有效起到防誤觸效果，起到保護作用，提高使用效果；該裝置結構簡單，方便組裝裝配。

技術研發人員：項徐文,項建榮,魏前程,孫莉敏
受保護的技術使用者：杭州友普裝飾材料有限公司
技術研發日：20240724
技術公布日：2025/4/28
