本技術涉及風控溫床墊，更具體地說，涉及一種多維度降溫的節能環保墊。

背景技術：

1、床墊，是為了保證用戶獲得健康和舒適睡眠而使用的物品。床墊材質繁多，不同材料制作的床墊能給人帶來不同的睡眠效果；現有技術的床墊中，在溫度較高或濕度較大的季節，尤其是在夏天，床墊容易產生悶熱感或粘濕感，不利于使用者的睡眠質量；

2、現有的具有降溫效果的床墊，較普遍的是充水墊，其墊體內設有囊狀水腔，水腔內充水，使用前將充水墊放置在低溫環境，待其冷卻到一定溫度后再使用，該種降溫方式使用成本較低；但是，由于充水墊的熱容有限，在常溫環境使用一段時間后，其墊體溫度與常溫相近，無法繼續降溫，且由于需要在使用前放置在低溫環境，頻繁地搬動水墊非常不便，同時水墊濕氣較大，容易滋生細菌不夠環保，長期使用會影響用戶的身體健康。

3、針對上述問題，現有專利技術中公開了一種具有降溫裝置的床墊(公開號：cn206295163u，公開日：20170704)，該方案中，通過設置在床墊本體上表面的溫度傳感器、濕度傳感器來獲取環境溫度和濕度，控制器驅動冷氣機及風扇工作，從而調節環境溫度，能夠起到很好的降溫效果。但是，該種降溫技術方案，存在的不足是：1、需通電耗能；2、電機工作的噪音較大；3、在較高氣溫下，風機吹出的氣流溫度較高，降溫的效果不佳。

4、另一方面，通過空調對臥室內溫度進行降溫雖然具有較好的效果；但由于空調的降溫空間較大，能耗非常高。

5、綜上，目前急需一種具有節能，不易滋生細菌等微生物的環保降溫墊。

6、前面的敘述在于提供一般的背景信息，并不一定構成現有技術。

技術實現思路

1、本實用新型的目的在于提供一種多維度降溫的節能環保墊，該節能環保墊多維度進行降溫，降溫效果明顯。

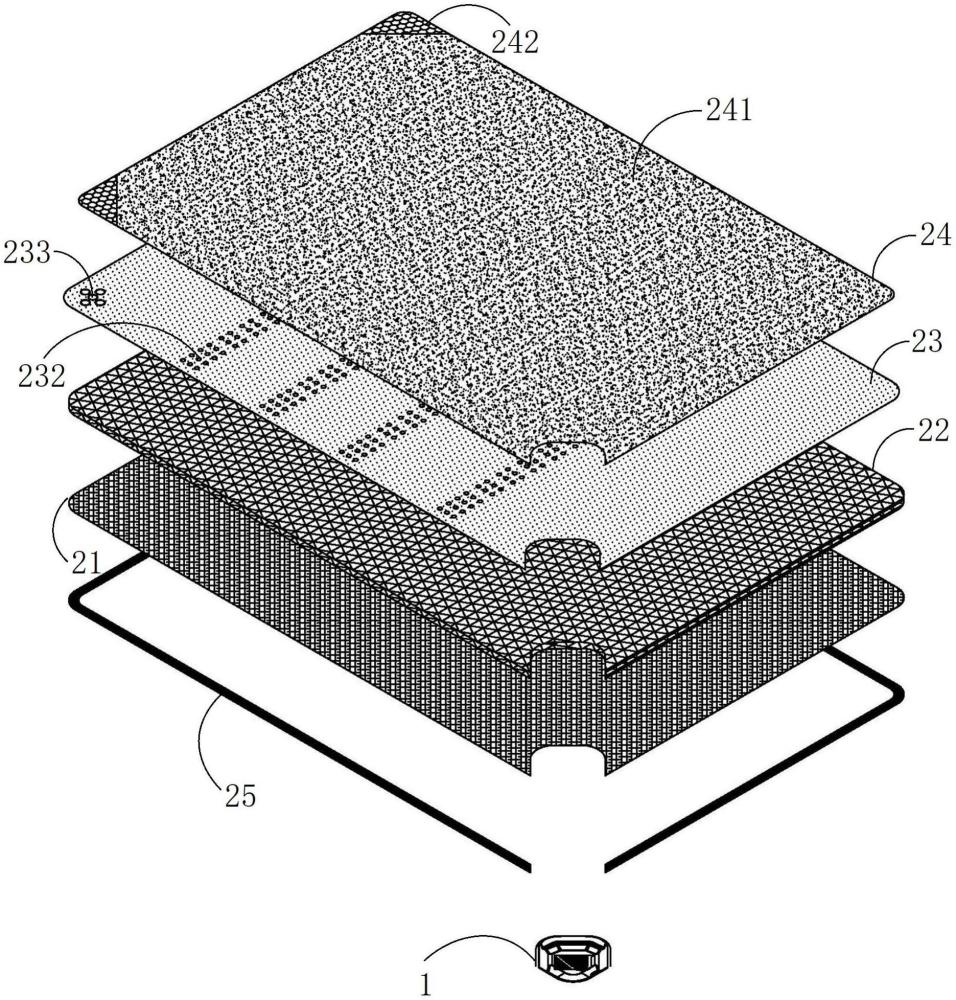

2、本實用新型提供一種多維度降溫的節能環保墊，包括供風主機及降溫墊本體，所述供風主機安裝在所述降溫墊本體的邊角處；所述降溫墊本體包括底層、中空結構流風層、分區透風散熱層和面層；所述底層、所述中空結構流風層、所述分區透風散熱層和所述面層依次層疊包邊縫制，所述供風主機包括風機，所述風機的出風口和所述中空結構流風層連通；在所述分區透風散熱層上設有多個透風區域，所述透風區域上設有密集的透風小孔；在所述分區透風散熱層遠離所述供風主機的兩端邊角處設有多個通風大孔；所述面層包括涼感面材和在所述涼感面材遠離所述供風主機的兩端邊角處縫制拼接為一體的網孔面料。

3、進一步地，所述透風區域分為肩部透風區域、背部透風區域、臀部透風區域和腿部透風區域；所述腿部透風區域靠近所述供風主機。

4、進一步地，所述中空結構流風層為經編間隔織物層。

5、進一步地，所述涼感面材為錦綸涼感面料，或者聚乙烯纖維混紡涼感面料，或者為經pcm變相材料冷感整理劑浸漬處理過的化纖涼感面料。

6、進一步地，所述涼感面材為立體網孔組織結構的三明治面料，或者涼感面料上和所述透風區域相對應的區域拼接三明治面料制成。

7、進一步地，所述供風主機還包括殼體，所述風機安裝在所述殼體內部；所述殼體包括上殼體和下殼體；在所述上殼體和所述下殼體之間設有多個用于連接所述上殼體和所述下殼體的螺柱；在所述降溫墊本體的邊角處開設有u型安裝槽和多個連接孔，所述降溫墊本體夾在所述上殼體和所述下殼體之間，所述螺柱穿過所述連接孔；所述下殼體包括風機容納腔、l形夾口和下斜導風夾口，所述底層的u型安裝槽底端塞入到所述l形夾口內部夾住固定，所述中空結構流風層的u型安裝槽底端塞入到所述下斜導風夾口內部夾住固定并和所述風機的出風口連通；所述分區透風散熱層和所述面層壓在所述下斜導風夾口的斜面上；所述風機容納腔中安裝有所述風機，在所述下殼體前面?zhèn)冗呍O(shè)有安裝缺口，所述安裝缺口中安裝有控制開關，所述控制開關上設有電源接口，所述控制開關和所述風機連接，用于控制風機的開、關和轉速；在所述風機容納腔前端連接有所述下斜導風夾口，所述下斜導風夾口和所述風機的出風口連通；在所述下斜導風夾口的底部和所述下殼體的底部之間形成有所述l形夾口。

8、進一步地，所述風機包括底座、上蓋、風輪和電機，所述底座的底部設有下端進風口，在所述下端進風口的邊口處連接有多個支撐條，所述支撐條另一端固定連接有電機容納腔，所述電機容納腔中安裝有所述電機；所述電機的輸出軸和所述風輪連接，所述電機用于帶動所述風輪旋轉；所述上蓋蓋設在所述底座上，在所述底座和所述上蓋的端部形成有出風口，在所述上蓋的上面位于所述風輪的正上方設有上端進風口。

9、進一步地，所述風輪包括環形骨架、支撐輻條、風葉和連接頭；在所述環形骨架的圓周上垂直連接有多個所述風葉，在所述環形骨架內壁上連接有多個所述支撐輻條，所述支撐輻條另一端連接有所述連接頭，所述連接頭和所述電機的輸出軸連接；所述風葉呈弧形板狀，多個所述風葉等間距的設置在所述環形骨架上，多個所述風葉的弧形彎曲方向相同。

10、進一步地，所述中空結構流風層包括上端支撐板、下端支撐板、中部支撐管和圍邊；所述上端支撐板和所述下端支撐板平行間隔設置，在所述上端支撐板和所述下端支撐板的四邊連接有所述圍邊，所述上端支撐板、所述下端支撐板和所述圍邊之間形成有中空腔，所述中空腔和所述風機的出風口連通；在所述上端支撐板上設有多排透風孔，在所述上端支撐板遠離所述透風孔的兩個邊角處設有角部出風孔；所述透風孔和所述角部出風孔分別和所述透風小孔以及通風大孔對齊；在所述上端支撐板和所述下端支撐板之間連接有多個所述中部支撐管。

11、進一步地，所述中部支撐管呈內部中空兩端粗中間細的瓶頸狀，在所述上端支撐板和所述下端支撐板上對應的設有多個連接孔，所述中部支撐管的兩端開口分別連接在所述上端支撐板和所述下端支撐板的連接孔上。

12、本實用新型的多維度降溫的節能環保墊，使用時風機吹出的風經過中空結構流風層，少部分的風會通過透風區域上的密集透風小孔發散到面層，使得躺在面層上的人員有微微的涼感；同時大部分的風會通過中空結構流風層由透風區域端部邊角處的通風大孔吹出；躺在面層上的人員身體的部分熱量會通過面層進入到中空結構流風層中；經過中空結構流風層由通風大孔吹出的風會帶走進入中空結構流風層中的熱量；多維度進行降溫，降溫效果明顯，通過較小功率的風機即可達到滿意的降溫效果，相比于現有技術，節能明顯；同時流動的氣流也具有除濕除菌環保作用。

技術特征：

1.一種多維度降溫的節能環保墊，其特征在于，包括供風主機(1)及降溫墊本體(2)，所述供風主機(1)安裝在所述降溫墊本體(2)的邊角處；

2.根據權利要求1所述的多維度降溫的節能環保墊，其特征在于，所述透風區域(231)分為肩部透風區域、背部透風區域、臀部透風區域和腿部透風區域；所述腿部透風區域靠近所述供風主機(1)。

3.根據權利要求1所述的多維度降溫的節能環保墊，其特征在于，所述中空結構流風層(22)為經編間隔織物層。

4.根據權利要求1所述的多維度降溫的節能環保墊，其特征在于，所述涼感面材(241)為錦綸涼感面料，或者聚乙烯纖維混紡涼感面料，或者為經pcm變相材料冷感整理劑浸漬處理過的化纖涼感面料。

5.根據權利要求1或4所述的多維度降溫的節能環保墊，其特征在于，所述涼感面材(241)為立體網孔組織結構的三明治面料(243)，或者涼感面料上和所述透風區域(231)相對應的區域拼接三明治面料(243)制成。

6.根據權利要求1所述的多維度降溫的節能環保墊，其特征在于，所述供風主機(1)還包括殼體(12)，所述風機(11)安裝在所述殼體(12)內部；所述殼體包括上殼體(121)和下殼體(122)；在所述上殼體(121)和所述下殼體(122)之間設有多個用于連接所述上殼體(121)和所述下殼體(122)的螺柱(123)；

7.根據權利要求4所述的多維度降溫的節能環保墊，其特征在于，所述風機(11)包括底座(112)、上蓋(113)、風輪(114)和電機(115)，所述底座(112)的底部設有下端進風口(1121)，在所述下端進風口(1121)的邊口處連接有多個支撐條(1122)，所述支撐條(1122)另一端固定連接有電機容納腔(1123)，所述電機容納腔(1123)中安裝有所述電機(115)；

8.根據權利要求7所述的多維度降溫的節能環保墊，其特征在于，所述風輪(114)包括環形骨架(1141)、支撐輻條(1142)、風葉(1143)和連接頭(1144)；

9.根據權利要求1所述的多維度降溫的節能環保墊，其特征在于，所述中空結構流風層(22)包括上端支撐板(221)、下端支撐板(222)、中部支撐管(223)和圍邊(224)；

10.根據權利要求9所述的多維度降溫的節能環保墊，其特征在于，所述中部支撐管(223)呈內部中空兩端粗中間細的瓶頸狀，在所述上端支撐板(221)和所述下端支撐板(222)上對應的設有多個連接孔(227)，所述中部支撐管(223)的兩端開口分別連接在所述上端支撐板(221)和所述下端支撐板(222)的連接孔(227)上。

技術總結
本技術涉及一種多維度降溫的節能環保墊，包括供風主機及降溫墊本體，供風主機安裝在降溫墊本體的邊角處；降溫墊本體包括底層、中空結構流風層、分區透風散熱層和面層；底層、中空結構流風層、分區透風散熱層和面層依次層疊包邊縫制，供風主機包括風機，風機的出風口和中空結構流風層連通；在分區透風散熱層上設有多個透風區域，透風區域上設有密集的透風小孔；在分區透風散熱層遠離供風主機的兩端邊角處設有多個通風大孔。優點在于：風機吹出的風經過中空結構流風層，少部分的風會通過透風區域上的密集透風小孔發散到面層，使得躺在面層上的人員有微微的涼感；經過中空結構流風層由通風大孔吹出的風會帶走進入中空結構流風層中的熱量。

技術研發人員：樸光哲,鄭亮,徐云峰
受保護的技術使用者：上海芙壬健康科技有限公司
技術研發日：20240729
技術公布日：2025/4/24
