本發明涉及輔助醫療器械，具體而言，為一種防打滑的可折疊洗澡躺椅。

背景技術：

1、在居家、養老機構、醫護單位等場所內，將臥床或下肢行動不便的人群由床上移位到衛浴室內進行洗澡以清潔個人衛生時，實現該操作一般需要輪椅來對臥床或下肢行動不便的人群進行轉移，現有的折疊式的輪椅一般都是進行橫向折疊以縮小占地空間，方便有限空間內輪椅的存放，但使用者坐在輪椅上，護理人員不便于對其進行洗澡操作，為此，可折疊的躺式洗澡輪椅誕生。

2、如公告號為cn103079518b的專利公開了一種洗澡椅，包括：一墊子組件，包括一可以朝向一床伸縮并且不能移動人躺在上面的滑動板；一靠背組件，包括一可以朝向不能移動的躺著的床伸縮的滑動板；一用于高度調整的移動組件；以及一角度控制件，包括一可伸縮的楔形物，置于所述靠背組件的低端，和角度確定塊，置于所述墊子組件的上端，所述靠背相對于所述墊子組件旋轉至需求的角度從而使所述靠背組件相對于所述墊子組件以設定的角度固定。然而，現有的洗澡椅在使用時多是僅僅只對底部滾動的輪子進行限制，在光滑的浴室地面上進行使用時，一旦使用者的洗澡動作幅度過大，幅度過大的動作就會造成洗澡椅在瓷磚地面上打滑，從而引起使用者在洗澡椅上側翻摔倒，容易對使用者造成二次傷害。

3、因此，推出一種防打滑的可折疊洗澡躺椅。

技術實現思路

1、本發明的目的在于提供一種防打滑的可折疊洗澡躺椅，旨在解決上述背景技術中，現有的洗澡椅僅對輪子進行單一限制，使用者在瓷磚等光滑地面浴室內使用洗澡時，動作幅度過大容易引起洗澡椅打滑側翻而導致使用者受傷的問題。

2、為實現上述目的，本發明提供如下技術方案：一種防打滑的可折疊洗澡躺椅，包括框架和活動設置于框架一端兩側底部處外壁上的滾輪，框架另一端底部處兩側外壁上分別固定連接有安裝架，安裝架底部側壁間活動設置有輔助輪，框架頂部兩側分別固定連接有扶手，所述框架頂部固定連接有坐墊板，輔助輪同側的框架橫梁外壁上活動套接有輔助托板，滾輪同側的框架橫梁中部處外壁上活動貫穿套設有支撐柱，支撐柱頂部固定連接有靠背板，支撐柱相對的坐墊板活動設置有調節組件，調節組件一端活動連接于支撐柱底部，另一端活動連接于輔助托板側壁上，支撐柱兩側的靠背板底部分別固定連接有固定桿，固定桿下端固定連接有驅動齒輪，驅動齒輪活動套設于滾輪同側的框架橫梁外壁上，且驅動齒輪相鄰的框架橫梁外壁上固定連接有防滑限位件；

3、所述防滑限位件固定連接于框架橫梁外壁上的t型固定板和活動設置于t型固定板側壁上的轉軸，轉軸外壁上固定連接有變速齒輪，變速齒輪外側的轉軸外壁上固定連接有從動齒輪，從動齒輪與驅動齒輪側端相嚙合，且變速齒輪下方的t型固定板側壁上活動設置有調節齒環，調節齒環中間螺紋孔內活動套設有移動螺桿，移動螺桿活動貫穿t型固定板側壁設置，且移動螺桿靠近滾輪的一端設置有彈簧連桿，彈簧連桿末端外壁上固定連接有防滑墊板。

4、進一步地，所述調節齒環固定端端頭側壁兩端邊沿處分別設置有凸起，t型固定板側壁上對應凸起處開設有環形槽，調節齒環通過凸起活動卡合環形槽活動貼合設置于t型固定板側壁上，移動螺桿的一側外壁上開設有限位槽，t型固定板通孔內壁上對應限位槽處固定連接有限位卡塊，移動螺桿活動套設于t型固定板通孔內時，限位卡塊活動卡合于限位槽內。

5、進一步地，所述調節組件包括固定連接于坐墊板底部的第一安裝座和活動連接于第一安裝座側壁間的液壓桿，液壓桿末端固定連接有橫條，液壓桿固定端一側的支撐柱底部活動貫穿設置有u型桿，u型桿兩端支臂貫穿橫條兩端側壁設置，且u型桿兩端支臂末端分別活動連接有第二安裝座，第二安裝座末端均固定連接于輔助托板側壁上。

6、進一步地，所述輔助托板和靠背板均與坐墊板保持垂直時，液壓桿保持正常舒張狀態，此時彈簧連桿末端和防滑墊板懸置于滾輪內側的坐墊板下方。

7、進一步地，所述靠背板頂部兩側分別開設有安裝孔，安裝孔內活動卡套設置有連接桿，連接桿末端固定連接有延伸板，延伸板懸置于安裝孔端口外部，且延伸板靠近坐墊板一側的外壁上固定連接有頭枕。

8、進一步地，所述靠背板遠離坐墊板一側外壁的兩端底部處分別開設有收納槽，收納槽頂部處內壁間活動連接有支撐腳，支撐腳側壁上活動連接有伸縮連桿，伸縮連桿末端活動連接于收納槽靠近頂部處內壁間，支撐腳豎直活動卡合于收納槽內時，支撐腳下端貼近懸置于框架背板處橫梁外側。

9、進一步地，所述滾輪的鋼圈內壁上固定連接有支架，支架末端固定連接有手推輪，手推輪同軸懸置于滾輪外側，且安裝架相對的側壁上分別固定連接有l型桿，l型桿的外壁上活動套設有腳踏板。

10、進一步地，所述移動螺桿靠近彈簧連桿的一端設置有中空腔，彈簧連桿遠離防滑墊板的一端貫穿設延伸至中空腔內部，且中空腔內的彈簧連桿末端固定連接有長柱活塞，長柱活塞活動卡合于中空腔內壁間，且長柱活塞與中空腔內壁間形成抽氣室，彈簧連桿的內部設置有抽氣通道，抽氣通道的兩端分別連通抽氣室和防滑墊板內凹腔，長柱活塞遠離抽氣室的一端固定連接有t型桿，t型桿末端固定連接有復位彈簧，復位彈簧末端固定連接于中空腔內壁上。

11、進一步地，所述中空腔兩側的側壁上分別開設有連通口，連通口的兩側內壁間活動設置有限位掛鉤，限位掛鉤用于在移動螺桿插入滾輪鋼圈內的骨架桿間隙內時，勾套于移動螺桿兩側的滾輪鋼圈內的骨架桿外壁上，連通口內的安裝腔內壁間均勻間隔設置有兩組相同的繞線輪，限位掛鉤遠離鉤頭的一端固定連接有調節繩，調節繩在繞線輪外壁上呈s型穿繞后末端固定連接于t型桿橫桿端頭處外壁上。

12、進一步地，所述抽氣通道靠近長柱活塞一端的端口貼合靠近抽氣室端頭內壁時，復位彈簧保持正常舒張狀態，此時，限位掛鉤水平收納于連通口端口內。

13、與現有技術相比，本發明的有益效果如下：

14、本發明提出的一種防打滑的可折疊洗澡躺椅，通過支持柱和調節組件的配合，對框架頂部兩側的靠背板和輔助托板進行聯動控制，實現靠背板和輔助托板同步上下反向偏轉，以切換調節洗澡躺椅的坐姿和躺姿來滿足使用者的移動和洗澡斜躺需求，同時在固定桿和驅動齒輪的驅動下，通過靠背板的偏轉來配合調節組件對框架底部兩側的防滑限位件進行水平移動，使得移動螺桿推動彈簧連桿末端的防滑墊板貼合浴室內壁，從而對洗澡躺椅自動進行左右固定，有效防止了使用者洗澡時動作幅度過大引起的洗澡躺椅打滑，保證了使用者洗澡時的安全性，當洗澡完成收疊靠背板后，移動螺桿反向帶動彈簧連桿和防滑墊板自動抽離浴室內壁，并解除對滾輪的限制，使用便捷。

技術特征：

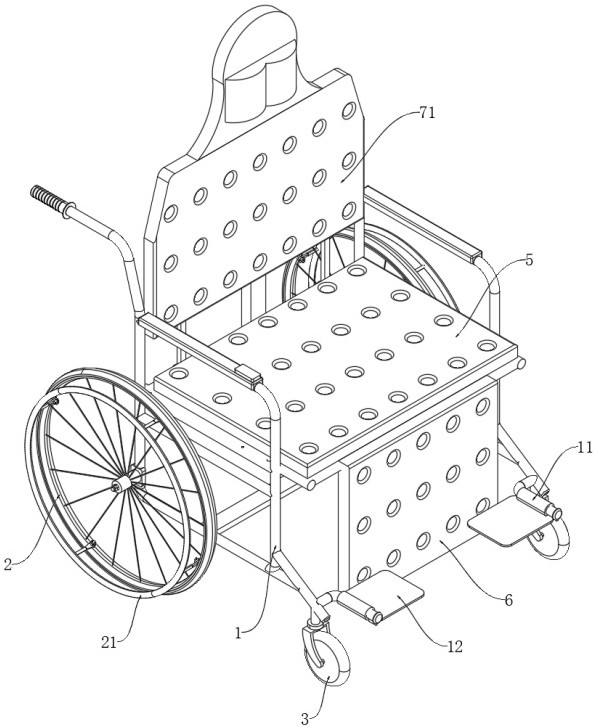

1.一種防打滑的可折疊洗澡躺椅，包括框架（1）和活動設置于框架（1）一端兩側底部處外壁上的滾輪（2），框架（1）另一端底部處兩側外壁上分別固定連接有安裝架，安裝架底部側壁間活動設置有輔助輪（3），框架（1）頂部兩側分別固定連接有扶手（4），其特征在于：所述框架（1）頂部固定連接有坐墊板（5），輔助輪（3）同側的框架（1）橫梁外壁上活動套接有輔助托板（6），滾輪（2）同側的框架（1）橫梁中部處外壁上活動貫穿套設有支撐柱（7），支撐柱（7）頂部固定連接有靠背板（71），支撐柱（7）相對的坐墊板（5）活動設置有調節組件（8），調節組件（8）一端活動連接于支撐柱（7）底部，另一端活動連接于輔助托板（6）側壁上，支撐柱（7）兩側的靠背板（71）底部分別固定連接有固定桿（72），固定桿（72）下端固定連接有驅動齒輪（73），驅動齒輪（73）活動套設于滾輪（2）同側的框架（1）橫梁外壁上，且驅動齒輪（73）相鄰的框架（1）橫梁外壁上固定連接有防滑限位件（9）；

2.如權利要求1所述的一種防打滑的可折疊洗澡躺椅，其特征在于：所述調節齒環（94）固定端端頭側壁兩端邊沿處分別設置有凸起，t型固定板（91）側壁上對應凸起處開設有環形槽（911），調節齒環（94）側壁兩端對應環形槽（911）處設置有凸起，凸起活動卡合環形槽（911）內時，調節齒環（94）活動貼合t型固定板（91）側壁設置，移動螺桿（95）的一側外壁上開設有限位槽（98），t型固定板（91）通孔內壁上對應限位槽（98）處固定連接有限位卡塊（912），移動螺桿（95）活動套設于t型固定板（91）通孔內時，限位卡塊（912）活動卡合于限位槽（98）內。

3.如權利要求1所述的一種防打滑的可折疊洗澡躺椅，其特征在于：所述調節組件（8）包括固定連接于坐墊板（5）底部的第一安裝座（81）和活動連接于第一安裝座（81）側壁間的液壓桿（82），液壓桿（82）末端固定連接有橫條（83），液壓桿（82）固定端一側的支撐柱（7）底部活動貫穿設置有u型桿（84），u型桿（84）兩端支臂貫穿橫條（83）兩端側壁設置，且u型桿（84）兩端支臂末端分別活動連接有第二安裝座（85），第二安裝座（85）末端均固定連接于輔助托板（6）側壁上。

4.如權利要求3所述的一種防打滑的可折疊洗澡躺椅，其特征在于：所述輔助托板（6）和靠背板（71）均與坐墊板（5）保持垂直時，液壓桿（82）保持正常舒張狀態，此時彈簧連桿（96）末端和防滑墊板（97）懸置于滾輪（2）內側的坐墊板（5）下方。

5.如權利要求1所述的一種防打滑的可折疊洗澡躺椅，其特征在于：所述靠背板（71）頂部兩側分別開設有安裝孔，安裝孔內活動卡套設置有連接桿（711），連接桿（711）末端固定連接有延伸板（712），延伸板（712）懸置于安裝孔端口外部，且延伸板（712）靠近坐墊板（5）一側的外壁上固定連接有頭枕（713）。

6.如權利要求5所述的一種防打滑的可折疊洗澡躺椅，其特征在于：所述靠背板（71）遠離坐墊板（5）一側外壁的兩端底部處分別開設有收納槽（74），收納槽（74）頂部處內壁間活動連接有支撐腳（75），支撐腳（75）側壁上活動連接有伸縮連桿（76），伸縮連桿（76）末端活動連接于收納槽（74）靠近頂部處內壁間，支撐腳（75）豎直活動卡合于收納槽（74）內時，支撐腳（75）下端貼近懸置于框架（1）背板處橫梁外側。

7.如權利要求1所述的一種防打滑的可折疊洗澡躺椅，其特征在于：所述滾輪（2）的鋼圈內壁上固定連接有支架，支架末端固定連接有手推輪（21），手推輪（21）同軸懸置于滾輪（2）外側，且安裝架相對的側壁上分別固定連接有l型桿（11），l型桿（11）的外壁上活動套設有腳踏板（12）。

8.如權利要求1所述的一種防打滑的可折疊洗澡躺椅，其特征在于：所述移動螺桿（95）靠近彈簧連桿（96）的一端設置有中空腔，彈簧連桿（96）遠離防滑墊板（97）的一端貫穿設延伸至中空腔內部，且中空腔內的彈簧連桿（96）末端固定連接有長柱活塞（951），長柱活塞（951）活動卡合于中空腔內壁間，且長柱活塞（951）與中空腔內壁間形成抽氣室（952），彈簧連桿（96）的內部設置有抽氣通道（961），抽氣通道（961）的兩端分別連通抽氣室（952）和防滑墊板（97）內凹腔，長柱活塞（951）遠離抽氣室（952）的一端固定連接有t型桿（953），t型桿（953）末端固定連接有復位彈簧（954），復位彈簧（954）末端固定連接于中空腔內壁上。

9.如權利要求8所述的一種防打滑的可折疊洗澡躺椅，其特征在于：所述中空腔兩側的側壁上分別開設有連通口（955），連通口（955）的兩側內壁間活動設置有限位掛鉤（956），限位掛鉤（956）用于在移動螺桿（95）插入滾輪（2）鋼圈內的骨架桿間隙內時，勾套于移動螺桿（95）兩側的滾輪（2）鋼圈內的骨架桿外壁上，連通口（955）內的安裝腔內壁間均勻間隔設置有兩組相同的繞線輪（957），限位掛鉤（956）遠離鉤頭的一端固定連接有調節繩（958），調節繩（958）在繞線輪（957）外壁上呈s型穿繞后末端固定連接于t型桿（953）橫桿端頭處外壁上。

10.如權利要求9所述的一種防打滑的可折疊洗澡躺椅，其特征在于：所述抽氣通道（961）靠近長柱活塞（951）一端的端口貼合靠近抽氣室（952）端頭內壁時，復位彈簧（954）保持正常舒張狀態，此時，限位掛鉤（956）水平收納于連通口（955）端口內。

技術總結
一種防打滑的可折疊洗澡躺椅，屬于輔助醫療器械技術領域，為了解決現有的洗澡椅僅對輪子進行單一限制，使用者在瓷磚等光滑地面浴室內使用洗澡時，動作幅度過大容易引起洗澡椅打滑側翻而導致使用者受傷的問題；本發明通過支持柱和調節組件的配合，對框架頂部兩側的靠背板和輔助托板進行聯動控制，以切換調節洗澡躺椅的坐姿和躺姿來滿足使用者的移動和洗澡斜躺需求，并利用固定桿和驅動齒輪的驅動，通過靠背板的偏轉來配合調節組件對框架底部兩側的防滑限位件進行水平移動，移動螺桿推動彈簧連桿末端的防滑墊板貼合浴室內壁，從而對洗澡躺椅自動進行左右固定，防止了使用者洗澡時動作幅度過大引起的洗澡躺椅打滑，保證了使用者洗澡時的安全性。

技術研發人員：姜國書,孫浙勇,孫龍林
受保護的技術使用者：江蘇浙泰機電科技有限公司
技術研發日：
技術公布日：2025/4/24
