本發明涉及一種楔形彈出構件，涉及地震避險的門結構，具體涉及一種楔形彈出構件及地震避險用的逃生防盜門。

背景技術：

1、地震是地球內部能量釋放引起地面震動的現象，目前為止還沒有準確的預測方法，只能盡量降低地震帶來的損失及危害，例如在地震易發地帶采用輕便木質建筑結構，以及降低建筑高度的方式降低生命財產損失。

2、現有技術的門結構通常就是簡單的單側或雙側推開或者滑動的結構，在地震發生時很容易被障礙物堵住門的滑動而直接影響緊急避險，而如果門結構被設計為方便拆卸的，在正常使用時又極容易被故意或無意的損壞，緊急情況與一般使用的兩種使用需要要求相異，很難做到協同。

3、因此，本領域技術人員提出一種楔形彈出構件及地震避險用的逃生防盜門，設計結合電控結構的彈出構件，在判斷地震發生后自動啟動，彈出門結構內的楔形構件以方便避險。

技術實現思路

1、針對現有技術的不足，本發明提供了一種楔形彈出構件及地震避險用的逃生防盜門，通過在現有常用門結構內設置楔形彈出構件，實現緊急情況下門結構上楔形內門的自動彈出，保證逃生通道的暢通，避免現有技術門結構容易因門框變形、障礙物堵塞等情況無法打開影響逃生的問題。

2、為實現以上目的，本發明通過以下技術方案予以實現：一種楔形彈出構件，包括門框，所述門框按照現有門結構進行安裝，現有技術的門結構存在單開和雙開的結構，還存在推開和滑開的設計，但是整體的門結構容易因為門框發生變形導致無法正常打開，在緊急情況下影響逃生使用，因此本領域技術人員提出一種安裝在現有門結構上的楔形彈出構件，不但可以保證門結構常規情況下的使用，還可以在緊急情況下保證通常的逃生通道，避免門結構被卡住無法打開的問題。

3、該楔形彈出構件包括內嵌設置在所述門框內側的楔形內門，所述門框和楔形內門之間設置電磁鎖和機械觸發連桿機構，所述電磁鎖和機械觸發連桿機構相互鎖定，可以通過任意結構解除鎖定而彈出所述楔形內門保證通道的暢通。

4、所述機械觸發連桿機構還可以進行電磁鎖的手動解鎖，并通過所述機械觸發連桿機構以機械觸發的方式感應門框各方向的形變擠壓，進而提供作用力彈出所述楔形內門。

5、所述機械觸發連桿機構包括推桿，所述推桿滑動設置在楔形內門內側，所述推桿一端且位于電磁鎖一側鉸接設置有多向連桿，所述多向連桿靠近電磁鎖的一側鉸接設置有插銷。

6、所述電磁鎖可以通過接收預警信號而自動解鎖，也可以通過感受所述門框的擠壓解鎖，進而彈出所述楔形內門，另外還可以通過所述推桿手動解鎖電磁鎖推開楔形內門。

7、優選的，所述電磁鎖固定在楔形內門的內側，所述電磁鎖能通過接收控制信號實現自動解鎖。

8、所述機械觸發連桿機構設置在電磁鎖后側，通過所述機械觸發連桿機構可以直接對電磁鎖進行解鎖操作。

9、優選的，所述門框的內側對應電磁鎖固定連接有延伸塊，所述延伸塊的側面固定連接有楔形塊，在所述電磁鎖解鎖后，其鎖芯發生進位抵緊楔形塊的楔形面，進而提供所述楔形內門反向作用力使其自動彈開，一方面保證常規使用狀態下人為損壞的難度，另外也方便緊急情況下對所述楔形內門的快速操作。

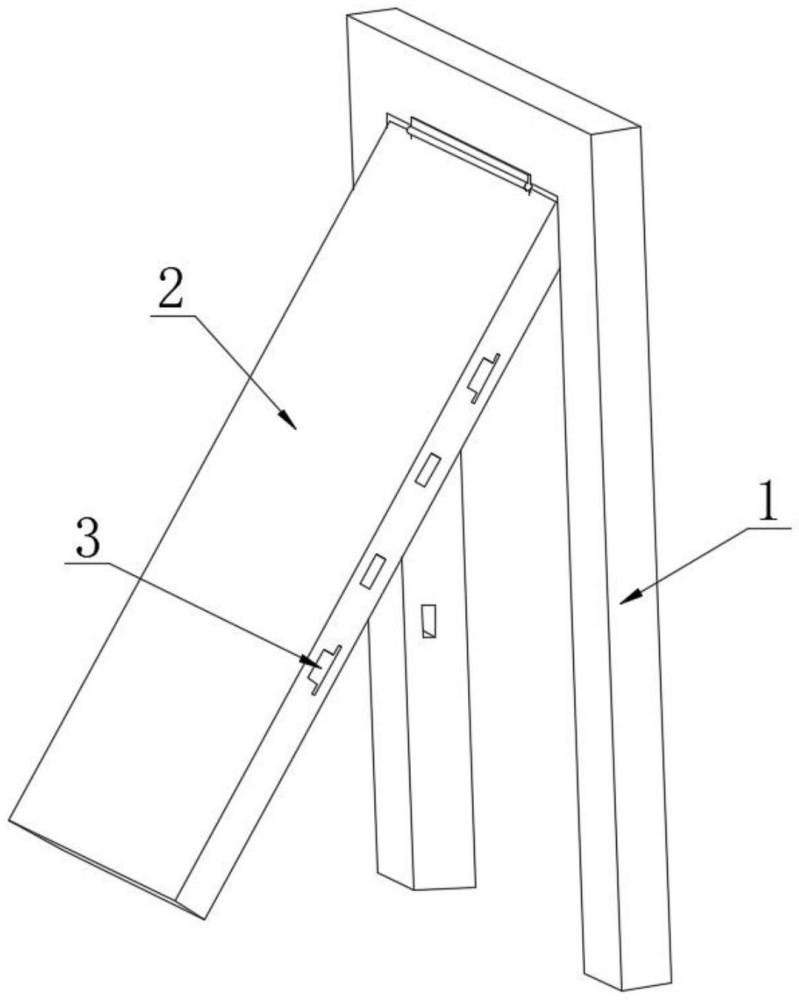

10、優選的，所述楔形內門的楔形面往門框外側成30-70度角設置，且所述楔形內門的頂部與門框鉸接連接，在所述門框發生形變時通過楔形面擠壓楔形內門，使所述楔形內門根據鉸接軸轉動彈出。

11、優選的，所述楔形內門內側固定連接有導向滑軌，所述推桿和插銷均沿著導向滑軌滑動安裝，通過所述導向滑軌對推桿和插銷的運動軌跡進行限制，保證力的傳導方向。

12、所述推桿遠離多向連桿的一端固定連接有撥塊，所述撥塊貫穿楔形內門的側壁并與之滑動連接，在所述電磁鎖與機械觸發連桿機構均無法主動彈出楔形內門的情況下，通過推動所述撥塊手動打開楔形內門。

13、優選的，所述多向連桿與楔形內門轉動連接，且所述多向連桿遠離插銷的一側固定有復位彈簧，所述復位彈簧在多向連桿失去擠壓力后自動復位，保證設備的安裝使用及多次重復使用，避免部件受損更換導致無法重復使用的問題。

14、一種地震避險用的逃生防盜門，安裝有以上所述的楔形彈出構件。

15、所述楔形內門在門框內側落地設置，方便使用。

16、所述電磁鎖電性連接有智能預警模塊，所述電磁鎖接收預警信號控制解鎖，所述電磁鎖與機械觸發連桿機構是雙向鎖定結構，任意一側均可進行解鎖。

17、所述推桿在多向連桿的各端部均鉸接設置，所述推桿遠離多向連桿的一端分別延伸到楔形內門的邊緣處抵緊門框設置。

18、優選的，所述楔形內門電性連接有內門聯動機制系統模塊、智能預警系統和防盜監測模塊，內門聯動機制系統模塊包含楔形內門、電磁鎖、機械觸發連桿機構，智能預警系統和防盜監測模塊包括地震預警接收器、煙霧和溫度傳感器、紅外熱像儀、閃光示警燈和蜂鳴器。

19、在地震發生時，傳統家用入戶門常因墻體受損或塌陷而變形，導致逃生通道不暢，造成人員傷亡，針對此問題，本領域技術人員提出一種創新的家用楔形結構入戶門設計，該門由三大核心模塊構成：楔形內門聯動機制模塊，控制模塊以及智能預警與防盜監測模塊。

20、該門設計的核心在于創新的楔形內門結構，確保在地震發生時任意情境下都能迅速打開：當控制系統接收到地震預警信號時，輸出控制指令給繼電器線圈，線圈通電閉合開關觸點，所述電磁鎖通電抽動鎖舌，所述楔形內門解鎖，鎖舌與所述楔形塊之間抵緊的彈力彈開楔形內門；

21、當地震導致墻體變形促使所述門框受擠壓時，所述機械觸發連桿機構受到門框的擠壓，抽動所述電磁鎖的舌解鎖楔形內門并彈出；

22、即便在墻體嚴重變形致使所述電磁鎖與機械觸發連桿機構失效的極端情況下，所述楔形內門也能在門框受擠壓下物理彈出，此外，該門還集成了火災預警與防盜監測功能。

23、紅外熱像技術能有效監測門外陌生人異常活動，系統即自動示警。同時，集成的煙霧與溫度傳感器能在火災初期即發出警報，提醒用戶及時應對，顯著提升了家庭安全防護水平。

24、本發明公開了一種楔形彈出構件及地震避險用的逃生防盜門，其具備的有益效果如下：

25、1、該楔形彈出構件及地震避險用的逃生防盜門，在現有門結構內通過電磁鎖及機械觸發連桿機構安裝楔形內門，傳統的門結構在遇到地震火災等情況時容易被障礙物堵住影響逃生使用，因此本設備通過傳感器接收災害信號，控制電磁鎖自動解鎖彈出楔形內門，另外結合電磁鎖的控制還設置機械觸發連桿機構，通過多方向延伸的推桿感應門框的擠壓，利用災害中門框的形變觸發電磁鎖解鎖，同時還可以通過推桿手動觸發，提供更多的電磁鎖解鎖方式保證本設備的正常使用。

26、2、該楔形彈出構件及地震避險用的逃生防盜門，區別于現有技術的內嵌式逃生門結構，采用楔形結構的內門，并設置有對應電磁鎖的楔形塊，在電磁鎖解鎖的同時鎖舌抵緊楔形塊而彈出楔形內門，避免緊急使用狀態的使用復雜的問題，另外電磁鎖通過多種傳感器電動控制，還配置有感應門框擠壓力的機械觸發連桿機構，在門框受到擠壓變形時也會自動彈出楔形內門，同時避免零部件故障，保證逃生通道的使用。
