本發明涉及爬梯領域，具體為一種室內裝修用可收納爬梯。

背景技術：

1、室內裝修是建筑裝飾的一種，內裝修是對建筑內部空間進行的設計和施工活動。它根據建筑物的使用性質、所處環境和相應標準，運用物質技術手段和建筑設計原理，創造功能合理、舒適美觀且滿足人們物質和精神生活需要的室內環境，室內裝修用爬梯是在室內裝修時起到輔助作用的一種工具，廣泛應用于室內裝修。

2、當前的室內裝修用爬梯結構簡單，僅僅只能對其進行收納，由于爬梯主結構多采用金屬制作，其自身重量較大，對其搬運時較為費力，而且，在進行室內裝修時，不僅需要對爬梯搬運，還需要對其他裝修工具進行搬運，往復多次，搬運費時費力。

3、因此，基于上述問題，我們發明了一種室內裝修用可收納爬梯。

技術實現思路

1、針對現有技術的不足，本發明提供了一種室內裝修用可收納爬梯，以解決上述背景技術中提出的問題。

2、為實現上述目的，本發明提供如下技術方案：一種室內裝修用可收納爬梯，包括，

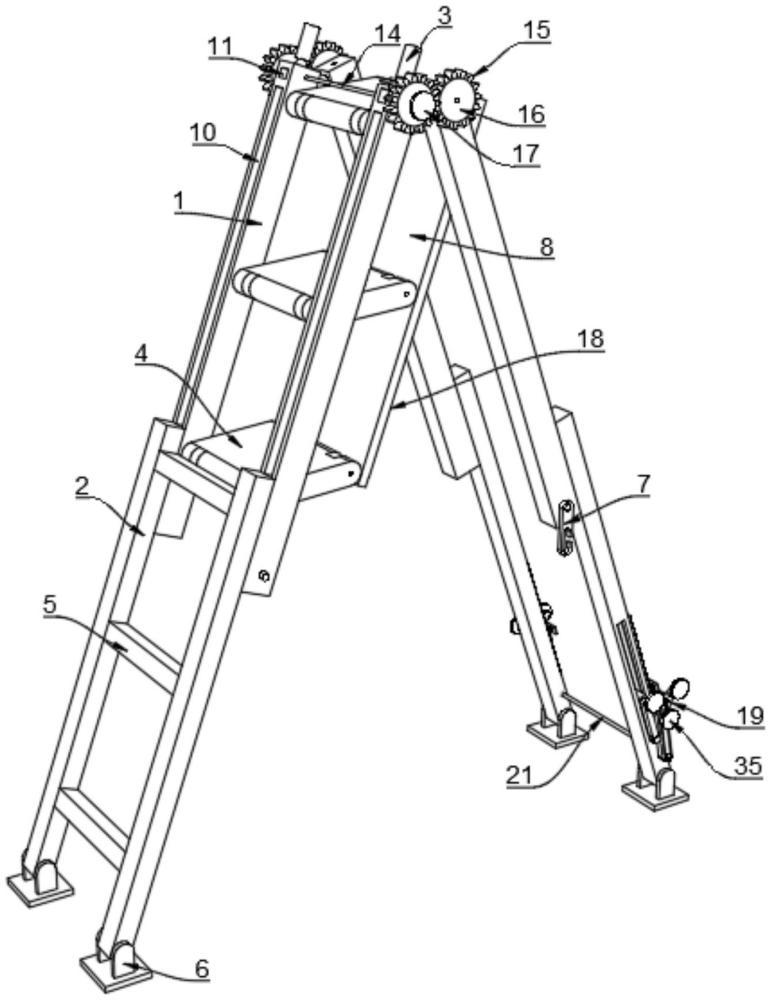

3、兩組主立桿和兩組副立桿，所述副立桿滑動安裝在主立桿上，兩組所述主立桿的上端轉動連接，位于左側的一組主立桿的上端固定安裝有握柄，位于左側的一組主立桿之間轉動連接有多塊踏板，位于左側的一組副立桿之間轉動連接有多根橫桿，兩組所述副立桿的下端均安裝有支撐腳，兩組所述主立桿之間設置有卡扣；

4、調節機構，用于對兩組副立桿的位置進行調節，所述調節機構包括設置在主立桿上的凹槽，所述凹槽內轉動連接有第一螺紋桿，所述第一螺紋桿外螺紋套設有第一螺紋塊，所述第一螺紋塊與對應的副立桿固定連接，所述主立桿上設有傳動槽，所述第一螺紋桿的上端轉動貫穿主立桿并延伸至傳動槽內設置，所述傳動槽內轉動連接有轉動桿，所述轉動桿與第一螺紋桿之間通過第一錐齒輪組傳動連接，四根所述轉動桿均轉動貫穿主立桿設置，位于同側兩根所述主立桿之間通過齒輪組傳動連接，位于左側的兩根所述轉動桿轉動貫穿主立桿并同軸固定連接，其中一根所述轉動桿同軸固定連接有調節柄；

5、收納機構，用于對工具收納，所述收納機構包括底板，多塊所述踏板均與底板轉動連接，所述底板位于兩組主立桿之間；

6、移動機構，用于對爬梯移動，所述移動機構包括兩個移動組件，位于右側的一組所述副立桿轉動貫穿設有連接軸，所述連接軸的兩側均轉動連接有支撐桿，所述連接軸的一端同軸固定連接有轉柄，所述支撐桿遠離連接軸的一側轉動連接有轉軸，所述移動組件安裝在轉軸上，所述連接軸與轉軸之間通過傳動機構傳動連接，所述副立桿上設有l型槽，所述l型槽內滑動連接有滑塊，所述滑塊的側壁轉動連接有調節桿，所述調節桿遠離滑塊的一端與支撐桿轉動連接，所述滑塊上固定連接有連接桿，所述連接桿遠離滑塊的一端穿過l型槽并固定連接有限位板，所述連接桿外滑動套設有卡板，所述連接桿外套設有彈簧，所述彈簧的兩端分別與卡板和限位板固定連接，所述副立桿固定連接有與卡板相匹配的卡條。

7、進一步地，所述第一錐齒輪組包括相互嚙合的第一錐齒輪和第二錐齒輪，所述第一錐齒輪與轉動桿同軸固定連接，所述第二錐齒輪與第一螺紋桿同軸固定連接。

8、進一步地，所述齒輪組包括兩個相互嚙合的傳動齒輪，兩個所述傳動齒輪分別與兩根轉動桿同軸固定連接。

9、進一步地，所述移動組件包括三角板，所述三角板上設有三個調節槽，所述調節槽內轉動連接有第二螺紋桿，所述第二螺紋桿外螺紋套設有第二螺紋塊，所述第二螺紋塊與調節槽滑動連接，所述三角板外設置有三個滾輪，三個所述滾輪分別與三塊第二螺紋塊轉動連接，所述三角板的中間位置設置有移動槽，三根所述第二螺紋桿均轉動貫穿三角板并延伸至移動槽內設置，所述轉軸轉動貫穿三角板并延伸至移動槽內設置，所述轉軸與第二螺紋桿之間通過第二錐齒輪組傳動連接。

10、進一步地，所述第二錐齒輪組包括相互嚙合的第三錐齒輪與三個第四錐齒輪，所述第三錐齒輪與轉軸同軸固定連接，三個所述第四錐齒輪分別與三根第二螺紋桿同軸固定連接。

11、進一步地，所述傳動機構包括第一帶輪和第二帶輪，所述第一帶輪與連接軸同軸固定連接，所述第二帶輪與轉軸同軸固定連接，所述第一帶輪與第二帶輪之間通過同步帶傳動連接。

12、進一步地，所述卡條遠離副立桿的一端設置有卡槽，所述卡板上設置有與卡條相匹配的卡齒。

13、進一步地，多塊所述踏板呈均勻陣列分布，多根所述橫桿與多塊踏板呈對應設置。

14、進一步地，三個所述滾輪分別與三角板的三個角相對應。

15、進一步地，所述踏板與主立桿之間的夾角范圍為30°-90°。

16、與現有技術相比，本發明提供了一種室內裝修用可收納爬梯，具備以下

17、有益效果：

18、1、該一種室內裝修用可收納爬梯，在對爬梯架設時，通過轉動調節柄，調節柄帶動轉動桿轉動，轉動桿帶動四個傳動齒輪相對轉動，四個傳動齒輪帶動其他轉動桿轉動，轉動桿帶動第一螺紋桿轉動，第一螺紋桿通過第一螺紋塊帶動副立桿移動，即可對爬梯進行調節，根據需要對爬梯的高度調節，便于使用。

19、2、該一種室內裝修用可收納爬梯，設置有收納機構，將爬梯收起，然后轉動踏板，使踏板與主立桿之間形成一定夾角，此時將爬梯平放，使踏板與底板之間形成收納槽，一方面，將踏板與主立桿之間的夾角減小，可以將爬梯整體折疊，在對爬梯存放時，減小其占用空間，另一方面，將踏板與主立桿之間的夾角增加，形成收納槽，可以對其他裝修工具進行收納存放。

20、3、該一種室內裝修用可收納爬梯，設置有移動機構，拉動卡板，使卡板與卡條錯開，然后推動限位板，限位板帶動滑塊移動，滑塊帶動通過調節桿帶動支撐桿轉動，直至合適位置，此時，移動組件相對副立桿展開，然后同步展開踏板，形成收納槽，使爬梯整體形成推車，在對爬梯移動時，即可通過移動組件移動，對爬梯搬運較為方便，而且在搬運的同時，可以通過收納槽對其他工具放置，使爬梯具有的功能性較多。

21、本發明中，可以對爬梯折疊收納，占用空間較小，可以對其他工具進行收納存放，且搬運較為方便。

技術特征：

1.一種室內裝修用可收納爬梯，其特征在于：包括，

2.根據權利要求1所述的一種室內裝修用可收納爬梯，其特征在于：所述第一錐齒輪組(41)包括相互嚙合的第一錐齒輪(42)和第二錐齒輪(43)，所述第一錐齒輪(42)與轉動桿(14)同軸固定連接，所述第二錐齒輪(43)與第一螺紋桿(12)同軸固定連接。

3.根據權利要求1所述的一種室內裝修用可收納爬梯，其特征在于：所述齒輪組(15)包括兩個相互嚙合的傳動齒輪(16)，兩個所述傳動齒輪(16)分別與兩根轉動桿(14)同軸固定連接。

4.根據權利要求1所述的一種室內裝修用可收納爬梯，其特征在于：所述移動組件(19)包括三角板(27)，所述三角板(27)上設有三個調節槽(28)，所述調節槽(28)內轉動連接有第二螺紋桿(30)，所述第二螺紋桿(30)外螺紋套設有第二螺紋塊(31)，所述第二螺紋塊(31)與調節槽(28)滑動連接，所述三角板(27)外設置有三個滾輪(35)，三個所述滾輪(35)分別與三塊第二螺紋塊(31)轉動連接，所述三角板(27)的中間位置設置有移動槽(29)，三根所述第二螺紋桿(30)均轉動貫穿三角板(27)并延伸至移動槽(29)內設置，所述轉軸(22)轉動貫穿三角板(27)并延伸至移動槽(29)內設置，所述轉軸(22)與第二螺紋桿(30)之間通過第二錐齒輪組(32)傳動連接。

5.根據權利要求4所述的一種室內裝修用可收納爬梯，其特征在于：所述第二錐齒輪組(32)包括相互嚙合的第三錐齒輪(33)與三個第四錐齒輪(34)，所述第三錐齒輪(33)與轉軸(22)同軸固定連接，三個所述第四錐齒輪(34)分別與三根第二螺紋桿(30)同軸固定連接。

6.根據權利要求1所述的一種室內裝修用可收納爬梯，其特征在于：所述傳動機構(23)包括第一帶輪(44)和第二帶輪(45)，所述第一帶輪(44)與連接軸(21)同軸固定連接，所述第二帶輪(45)與轉軸(22)同軸固定連接，所述第一帶輪(44)與第二帶輪(45)之間通過同步帶傳動連接。

7.根據權利要求1所述的一種室內裝修用可收納爬梯，其特征在于：所述卡條(36)遠離副立桿(2)的一端設置有卡槽，所述卡板(37)上設置有與卡條(36)相匹配的卡齒。

8.根據權利要求1所述的一種室內裝修用可收納爬梯，其特征在于：多塊所述踏板(4)呈均勻陣列分布，多根所述橫桿(5)與多塊踏板(4)呈對應設置。

9.根據權利要求4所述的一種室內裝修用可收納爬梯，其特征在于：三個所述滾輪(35)分別與三角板(27)的三個角相對應。

10.根據權利要求1所述的一種室內裝修用可收納爬梯，其特征在于：所述踏板(4)與主立桿(1)之間的夾角范圍為30°-90°。

技術總結
本發明涉及一種室內裝修用可收納爬梯，包括兩組主立桿和兩組副立桿，所述副立桿滑動安裝在主立桿上，兩組所述主立桿的上端轉動連接，位于左側的一組主立桿的上端固定安裝有握柄，位于左側的一組主立桿之間轉動連接有多塊踏板，位于左側的一組副立桿之間轉動連接有多根橫桿，兩組所述副立桿的下端均安裝有支撐腳，兩組所述主立桿之間設置有卡扣；調節機構，用于對兩組副立桿的位置進行調節，所述調節機構包括設置在主立桿上的凹槽，所述凹槽內轉動連接有第一螺紋桿，所述第一螺紋桿外螺紋套設有第一螺紋塊。本發明中，可以對爬梯折疊收納，占用空間較小，可以對其他工具進行收納存放，且搬運較為方便。

技術研發人員：蓋立武,宦奕,張可蘇,余志豪,王梓林,沈成昊
受保護的技術使用者：蘇州市職業大學
技術研發日：
技術公布日：2025/4/24
