本發明涉及直線導向，尤其涉及一種導向套管及升降桌腿。

背景技術：

1、課桌是學校必備的教具，為了增加課桌的適配性，目前市面上的課桌的桌腿基本可以進行升降調節。升降的桌腿大多包括固定管以及可相對固定管升降的調節管，固定管的底部與支腳固定，調節管的頂部與桌面固定，在固定管的內壁固定插設有可供調節管插入并豎直導向的導套。

2、為了提高調節管升降的流暢性，部分導套上設置有用于減少摩擦的滾珠，具體結構可參照公告號為cn213733591u的中國專利公開的一種一體式滾珠導套，包括導套，導套的內導孔設置有滾珠襯套，滾珠襯套上均布有滾珠，滾珠襯套通過固定件實現與導套的固定。

3、這種滾珠導套應用到桌腿內時，能夠提高調節管相對固定管升降的流暢性，但是，調節管與導套由于生產誤差，往往導致兩者裝配時易出現過緊或過松的問題，過緊會導致調節管升降卡澀，過松則會導致調節管升降時出現晃動的問題。

技術實現思路

1、本發明針對現有的導套結構無法消除導套以及與其配合的管件由于誤差導致的過緊或過松的問題的缺點，第一目的是提供一種能夠能夠自適應消除配合誤差的導向套管。

2、為了解決上述技術問題，本發明通過下述技術方案得以解決：

3、一種導向套管，包括套體，套體的內壁上繞套體的周向間隔設置有若干組抱緊潤滑組件，抱緊導向組件包括：

4、活動塊，以向套體的軸心傾斜預設的銳角的趨勢導向移動在套體上；

5、滾動體，轉動設置在活動塊上且局部伸出至活動塊靠近套體軸心的一側；

6、彈性件，設置于套體與活動塊之間，用于驅使滾動體隨活動塊移動至最靠近套體的軸心處。

7、采用上述方案，增設抱緊導向組件，該抱緊導向組件中，活動塊呈向套體軸心方向傾斜(即與套體內壁呈預設的銳角)的趨勢導向移動，實現滾動體沿套體軸心距離的調節，令所有的滾動體始終能夠彈性抵壓在調節管的外環壁上，不僅能夠克服調節管尺寸偏差或裝配偏差導致的晃動，還能顯著降低彈性件彈力導致的摩擦力的顯著增加，結合滾動體的設計，該導向套管在消除調節管尺寸偏差或裝配偏差導致的不良影響的同時還能夠令調節管在其內移動十分流暢且省力。

8、作為優選，活動塊向套體的軸心傾斜的夾角為5°～15°。

9、采用上述方案，5°～15°的角度范圍內較為合適。

10、作為優選，套體的橫截面為圓形或橢圓形或正多邊形或矩形。

11、采用上述方案，套體的橫截面可根據與套體配合的調節管的橫截面作出適應性變化，均能夠達到預期的潤滑和省力的效果，抱緊潤滑組件可根據套體最終采用的實際形狀進行組數以及安裝位置的變化，活動塊的傾斜角度也可適應性地在范圍內進行改變。

12、作為優選，活動塊和套體之間設置有實現活動塊導向以及行程限制的配合結構，配合結構包括于套體的側壁開設的可容置并供活動塊活動的第一通槽、于活動塊的兩側凸設的導桿以及于第一通槽的兩側側壁上傾斜設置且可供導桿局部插入的導槽，導槽的傾斜角度即活動塊向套體的軸心傾斜的角度。

13、采用上述方案，導槽的傾斜角度代表活動塊移動時與套體內壁的夾角，導槽的長度可用于換算活動塊徑向移動的行程，用于換算可消除的誤差范圍。

14、作為優選，滾動體為滾輪，活動塊上開設有可內置滾輪并局部露出滾輪的第二通槽，滾輪的中心軸穿過第二通槽后其延伸段為與導槽插接配合的導桿。

15、采用上述方案，中心軸將滾輪、活動塊和套體三者進行裝配，一個部件同時兼備支撐、銜接以及導向三重功效，結構巧妙，滾輪無法偏轉，與調節管彈性抵接后，還能起到防止調節管微偏轉的功效。

16、作為優選，導槽沿套體的軸向間隔設置有至少兩組，滾輪對應設置相應組數。

17、采用上述方案，由于中心軸為圓軸，故，滾輪需要設置兩組以上，以防止活動塊繞軸偏轉，確保活動塊始終在豎直的狀態下沿向軸心傾斜預設的角度進行導向移動。

18、作為優選，彈性件為彈簧，在第一通槽的底部凸設有定位柱，在活動塊的下端凹陷有定位槽，彈簧的下端套設在定位柱外且彈簧的上端插入至定位槽內，彈簧的兩端分別與第一通槽的底部以及定位槽的底部彈性抵接配合。

19、采用上述方案，彈簧能夠提供實現滾輪抵壓在調節管外壁上的彈力，其自身還能夠通過扭轉消除活動塊移動產生的角度偏差。

20、作為優選，在套體的外壁上于相鄰的兩第一通槽之間凹陷有第一減重槽，第一減重槽驅使導槽的兩側貫穿設置；在活動塊上于相鄰的滾輪之間設置有第二減重槽。

21、采用上述方案，減重槽的設置能夠減少用料，降低成本。

22、作為優選，套體的上端水平向外凸設有搭接環，套體的下端設置成尖端朝下的錐臺狀。

23、采用上述方案，套體上端的搭接環用于實現套體插入深度的限位，套體下端的錐臺狀設計便于套體的插入。

24、本發明的第二目的是，提供升降桌腿，包括固定管以及調節管，在固定管的一端過盈插設有所述的導向套管，調節管的一端插入至導向套管內且調節管的外壁與滾動體彈性抵接配合。

25、采用上述方案，將導向套管應用在升降桌腿中，能夠令調節管相對固定管升降更為流暢、穩定以及省力。

26、本發明由于采用了以上技術方案，具有顯著的技術效果：增設抱緊導向組件，該抱緊導向組件中，活動塊呈向套體軸心方向傾斜5°～15°的趨勢導向移動，即實現滾輪沿套體軸心距離的調節，令所有的滾輪始終能夠彈性抵壓在調節管的外環壁上，不僅能夠克服調節管尺寸偏差或裝配偏差導致的晃動，還能顯著降低彈簧彈力導致的摩擦力的顯著增加，在滾輪的配合下，該導向套管在消除調節管尺寸偏差或裝配偏差導致的不良影響的同時能夠令調節管在其內移動十分穩定、流暢且省力。

技術特征：

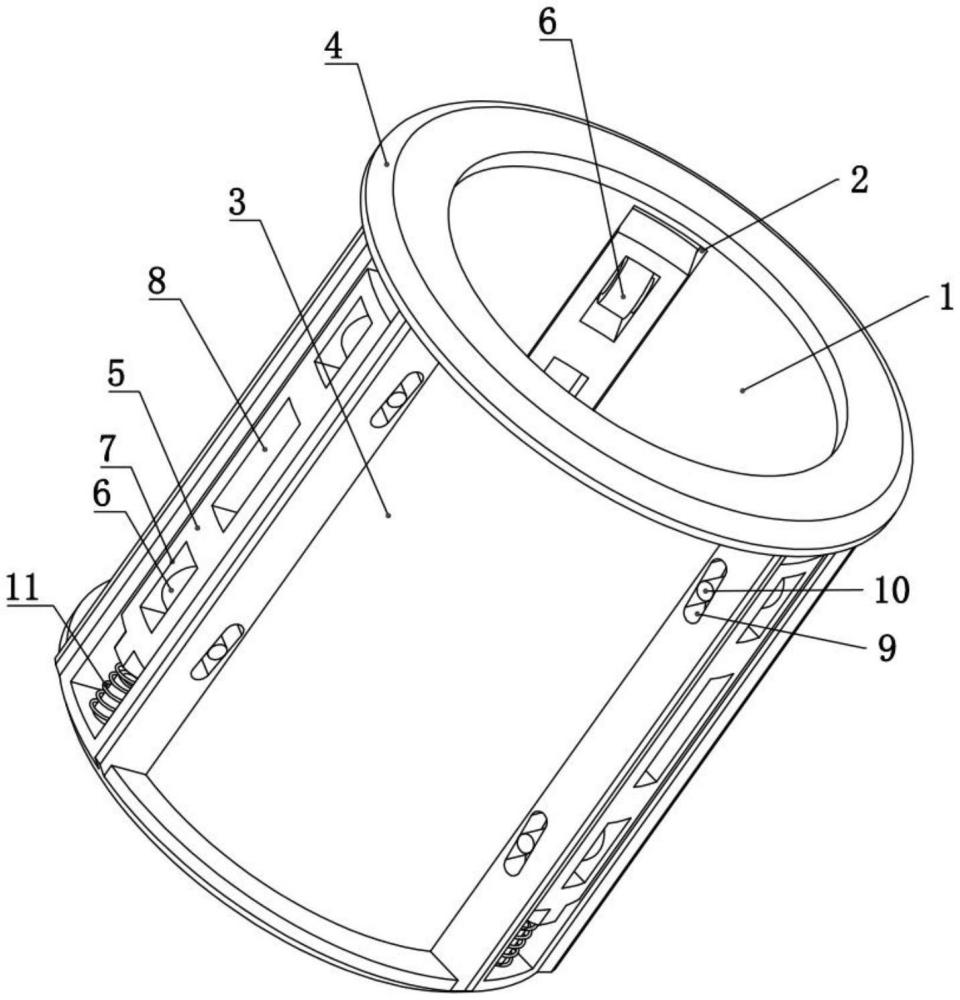

1.一種導向套管，包括套體(1)，其特征在于：套體(1)的內壁上繞套體(1)的周向間隔設置有若干組抱緊潤滑組件，抱緊導向組件包括：

2.根據權利要求1所述的一種導向套管，其特征在于：活動塊(5)向套體(1)的軸心傾斜的夾角為5°～15°。

3.根據權利要求2所述的一種導向套管，其特征在于：套體(1)的橫截面為圓形或橢圓形或正多邊形或矩形。

4.根據權利要求2或3所述的一種導向套管，其特征在于：活動塊(5)和套體(1)之間設置有實現活動塊(5)導向以及行程限制的配合結構，配合結構包括于套體(1)的側壁開設的可容置并供活動塊(5)活動的第一通槽(2)、于活動塊(5)的兩側凸設的導桿(10)以及于第一通槽(2)的兩側側壁上傾斜設置且可供導桿(10)局部插入的導槽(9)，導槽(9)的傾斜角度即活動塊(5)向套體(1)的軸心傾斜的角度。

5.根據權利要求4所述的一種導向套管，其特征在于：滾動體為滾輪(6)，活動塊(5)上開設有可內置滾輪(6)并局部露出滾輪(6)的第二通槽(7)，滾輪(6)的中心軸穿過第二通槽(7)后其延伸段為與導槽(9)插接配合的導桿(10)。

6.根據權利要求5所述的一種導向套管，其特征在于：導槽(9)沿套體(1)的軸向間隔設置有至少兩組，滾輪(6)對應設置相應組數。

7.根據權利要求4所述的一種導向套管，其特征在于：彈性件為彈簧(11)，在第一通槽(2)的底部凸設有定位柱(12)，在活動塊(5)的下端凹陷有定位槽(13)，彈簧(11)的下端套設在定位柱(12)外且彈簧(11)的上端插入至定位槽(13)內，彈簧(11)的兩端分別與第一通槽(2)的底部以及定位槽(13)的底部彈性抵接配合。

8.根據權利要求6所述的一種導向套管，其特征在于：在套體(1)的外壁上于相鄰的兩第一通槽(2)之間凹陷有第一減重槽(3)，第一減重槽(3)驅使導槽(9)的兩側貫穿設置；在活動塊(5)上于相鄰的滾輪(6)之間設置有第二減重槽(8)。

9.根據權利要求1所述的一種導向套管，其特征在于：套體(1)的上端水平向外凸設有搭接環(4)，套體(1)的下端設置成尖端朝下的錐臺狀。

10.升降桌腿，包括固定管(14)以及調節管(15)，其特征在于：在固定管(14)的一端過盈插設有如權利要求1～9任意一項所述的導向套管，調節管(15)的一端插入至導向套管內且調節管(15)的外壁與滾動體彈性抵接配合。

技術總結
本發明涉及直線導向技術領域，公開一種導向套管及升降桌腿，升降桌腿包括固定管和升降在固定管內的調節管，導向套管裝配在固定管和調節管之間，導向套管包括套體，套體的內壁上繞套體的周向間隔設置有若干組抱緊潤滑組件，抱緊導向組件包括：活動塊，以向套體的軸心傾斜預設的銳角的趨勢導向移動在套體上；滾動體，轉動設置在活動塊上且局部伸出至活動塊靠近套體軸心的一側；彈性件，設置于套體與活動塊之間，用于驅使滾動體隨活動塊移動至最靠近套體的軸心處，該導向套管在消除調節管尺寸偏差或裝配偏差導致的晃動的同時還能夠令調節管在其內十分流暢且省力地移動。

技術研發人員：俞舜舜,沈茂宏
受保護的技術使用者：浙江天舍工貿有限公司
技術研發日：
技術公布日：2025/4/24
