本申請涉及廚具，特別是涉及烹飪?cè)O(shè)備。

背景技術：

1、以蒸箱為例的烹飪?cè)O(shè)備在工作時，烹飪腔的內部充滿高溫水蒸氣，而烹飪?cè)O(shè)備外部的溫度較低，相應地，門體相對烹飪腔的溫度較低，蒸汽接觸門體內玻璃表面時，因溫度差導致水蒸氣凝結形成了冷凝水，這些冷凝水會順著內玻璃流到冷凝水槽內。同時，在門體關閉時，開設烹飪腔的內膽和門體之間若密封不嚴，也將導致輕微漏水，這些水將會順著內膽的前壁流到冷凝水槽內。

2、現有烹飪?cè)O(shè)備中通常在內膽前壁下方設計用來承接內膽和內玻璃上冷凝水的冷凝水槽，但由于冷凝水槽需安裝在內膽的前方，其突出于內膽設置，不僅對烹飪?cè)O(shè)備的整體外觀美觀度產生影響，影響烹飪?cè)O(shè)備的外觀整體性，還存在影響門體轉動的風險。

技術實現思路

1、基于此，有必要針對現有烹飪?cè)O(shè)備中冷凝水槽的安裝位置影響烹飪?cè)O(shè)備外觀美觀度的問題，提供一種烹飪?cè)O(shè)備。

2、一種烹飪?cè)O(shè)備，所述烹飪?cè)O(shè)備包括內膽組件、門體和移動水槽，所述內膽組件設有敞口的烹飪腔；所述門體蓋合于所述內膽組件且覆蓋所述烹飪腔的敞口；所述移動水槽可在收納位置和接水位置之間移動地連接于所述內膽組件，所述移動水槽包括接水部，所述接水部開設有頂端敞口的蓄水槽，所述移動水槽處于接水位置時，所述蓄水槽位于所述門體的下方，所述移動水槽處于收納位置時，所述移動水槽不突出于所述內膽組件朝向所述門體的端面。

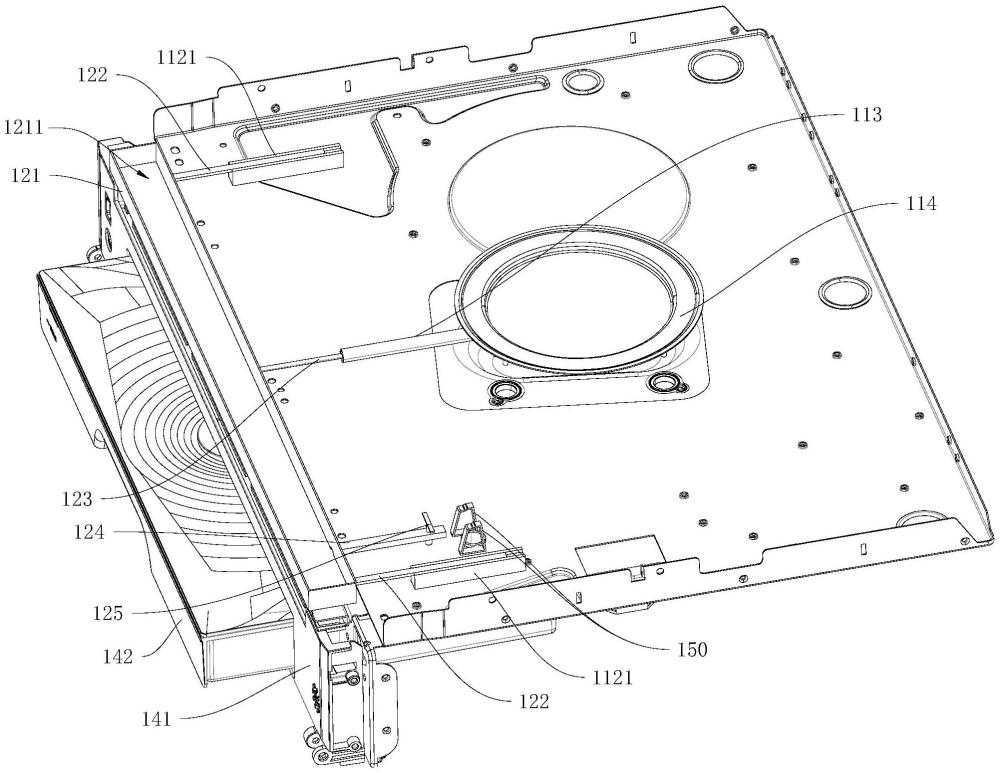

3、在其中一個實施例中，所述內膽組件包括主體和位于所述主體下方的安裝板，所述烹飪腔開設于所述主體，且所述安裝板設有滑動軌道，所述移動水槽包括連接于所述接水部的滑動部，且所述滑動部滑動連接于所述滑動軌道。

4、在其中一個實施例中，所述滑動軌道沿垂直于所述主體朝向所述門體的端面的方向設置。

5、在其中一個實施例中，所述移動水槽配置為所述烹飪腔內的溫度升高時，所述移動水槽具有朝向接水位置移動的趨勢。

6、在其中一個實施例中，所述移動水槽包括連接于所述接水部的移動部，所述內膽組件包括殼體，所述殼體的內部至少部分中空且設有朝向所述移動部的開孔，所述移動部部分插入以封堵所述開孔，以使所述殼體和所述移動部共同圍合形成密閉的氣腔，所述氣腔與所述烹飪腔內的溫度正相關，所述氣腔內部壓力增大時具有帶動所述移動水槽朝向接水位置移動的趨勢。

7、在其中一個實施例中，所述內膽組件包括發熱件，所述發熱件作用于所述烹飪腔，且所述發熱件位于所述氣腔內或所述發熱件連接于所述殼體并位于所述氣腔的一側。

8、在其中一個實施例中，所述殼體包括相連接的支撐部和延伸部，所述延伸部自所述支撐部朝向靠近所述移動部的方向延伸，所述氣腔至少部分位于所述延伸部，且所述開孔開設于所述延伸部朝向所述移動部的端面。

9、在其中一個實施例中，所述烹飪?cè)O(shè)備包括作用于所述殼體和所述移動部的彈性件，所述彈性件具有帶動所述移動水槽朝向收納位置移動的趨勢。

10、在其中一個實施例中，所述移動水槽還包括連接于接水部的出水部，所述出水部開設有連通于所述蓄水槽的出水口，所述烹飪?cè)O(shè)備包括位于所述內膽組件下方的水箱，所述水箱內設有蓄水空間，所述移動水槽位于收納位置時，所述出水口可通斷地連通于所述蓄水空間。

11、在其中一個實施例中，所述水箱內設有隔斷設置的兩個所述蓄水空間，所述出水口可通斷地連通于兩所述蓄水空間中的一個。

12、在其中一個實施例中，所述移動水槽包括對位于所述出水口設置的堵水塞，所述堵水塞可上下移動地設置，且所述出水口設置于所述出水部的底面，所述堵水塞貼合所述出水部的底面或部分插入所述出水口時封堵所述出水口。

13、在其中一個實施例中，所述烹飪?cè)O(shè)備包括固定設置的導向支架，所述導向支架位于所述接水部的一側且位于所述堵水塞隨所述接水部移動的移動路徑上，所述導向支架具有沿所述移動水槽自接水位置至收納位置的移動方向呈上行坡度設置的傾斜面，且所述傾斜面與所述出水口所在平面之間最大距離大于所述堵水塞的高度，以使所述堵水塞隨所述移動水槽移動至收納位置的過程中抬升。

14、在其中一個實施例中，所述水箱包括固定設置的固定盒和滑動連接于所述固定盒的箱體，所述固定盒的頂面開設有與所述出水口對位的固定孔，所述箱體的頂面開設有與所述固定孔對位的進水孔，所述水箱還包括活動穿設于所述固定孔的封堵塞，所述封堵塞配置為所述箱體移出所述固定盒內部時所述封堵塞封堵所述固定孔。

15、在其中一個實施例中，所述封堵塞包括由上至下依次連接的頂端部、中間部和底端部，所述頂端部位于所述固定盒的頂面上方且直徑不小于所述固定孔的孔徑，所述中間部活動穿設于所述固定孔內且所述中間部的長度大于所述固定盒和所述箱體的頂面之間的距離，所述底端部位于所述固定盒和所述箱體的頂面之間，且所述底端部至少在一個方向上的長度大于所述進水孔的孔徑。

16、在其中一個實施例中，所述底端部具有導向面，所述導向面在遠離所述頂端部的方向上以下行坡度傾斜。

17、在其中一個實施例中，所述烹飪?cè)O(shè)備還包括封堵件和連接于所述固定盒的頂面且對位于所述固定孔的導水管，所述導水管朝向靠近所述出水部的方向延伸，且所述導水管開設有連通所述固定孔的通水孔，所述封堵件穿設于所述通水孔且所述封堵件的頂端設有位于所述通水孔上方的上封堵部，所述上封堵部的直徑大于所述通水孔的孔徑。

18、在其中一個實施例中，所述封堵件為浮力材料制件，所述封堵件的底端設有位于所述通水孔下方的下封堵部，所述下封堵部的直徑大于所述通水孔的孔徑，且所述上封堵部和所述下封堵部的間隔距離大于所述通水孔的高度。

19、在其中一個實施例中，所述封堵件與所述封堵塞固定連接以同步移動，所述封堵塞開啟所述固定孔時，所述封堵件開啟所述通水孔。

20、上述方案中所提供的烹飪?cè)O(shè)備，通過設置能夠在收納位置和接水位置之間移動的移動水槽，使得移動水槽既能夠在接水位置時位于門體下方，使得門體表面形成的冷凝水能夠在重力作用下滑入敞口的蓄水槽內，以起到收集門體表面形成的冷凝水的作用，還能夠在不需要收集冷凝水時將移動水槽移動至收納位置，使得移動水槽能夠被收納在內膽組件的內部，從而避免移動水槽突出于內膽組件而影響烹飪?cè)O(shè)備整體的美觀度和整體性，還能夠避免門體開合過程中移動水槽可能造成的干涉。

技術特征：

1.一種烹飪?cè)O(shè)備，其特征在于，所述烹飪?cè)O(shè)備包括：

2.根據權利要求1所述的烹飪?cè)O(shè)備，其特征在于，所述內膽組件包括主體和位于所述主體下方的安裝板，所述烹飪腔開設于所述主體，且所述安裝板設有滑動軌道，所述移動水槽包括連接于所述接水部的滑動部，且所述滑動部滑動連接于所述滑動軌道。

3.根據權利要求2所述的烹飪?cè)O(shè)備，其特征在于，所述滑動軌道沿垂直于所述主體朝向所述門體的端面的方向設置。

4.根據權利要求1所述的烹飪?cè)O(shè)備，其特征在于，所述移動水槽配置為所述烹飪腔內的溫度升高時，所述移動水槽具有朝向接水位置移動的趨勢。

5.根據權利要求4所述的烹飪?cè)O(shè)備，其特征在于，所述移動水槽包括連接于所述接水部的移動部，所述內膽組件包括殼體，所述殼體的內部至少部分中空且設有朝向所述移動部的開孔，所述移動部部分插入以封堵所述開孔，以使所述殼體和所述移動部共同圍合形成密閉的氣腔，所述氣腔與所述烹飪腔內的溫度正相關，所述氣腔內部壓力增大時具有帶動所述移動水槽朝向接水位置移動的趨勢。

6.根據權利要求5所述的烹飪?cè)O(shè)備，其特征在于，所述內膽組件包括發熱件，所述發熱件作用于所述烹飪腔，且所述發熱件位于所述氣腔內或所述發熱件連接于所述殼體并位于所述氣腔的一側。

7.根據權利要求5或6所述的烹飪?cè)O(shè)備，其特征在于，所述殼體包括相連接的支撐部和延伸部，所述延伸部自所述支撐部朝向靠近所述移動部的方向延伸，所述氣腔至少部分位于所述延伸部，且所述開孔開設于所述延伸部朝向所述移動部的端面。

8.根據權利要求5所述的烹飪?cè)O(shè)備，其特征在于，所述烹飪?cè)O(shè)備包括作用于所述殼體和所述移動部的彈性件，所述彈性件具有帶動所述移動水槽朝向收納位置移動的趨勢。

9.根據權利要求1所述的烹飪?cè)O(shè)備，其特征在于，所述移動水槽還包括連接于接水部的出水部，所述出水部開設有連通于所述蓄水槽的出水口，所述烹飪?cè)O(shè)備包括位于所述內膽組件下方的水箱，所述水箱內設有蓄水空間，所述移動水槽位于收納位置時，所述出水口可通斷地連通于所述蓄水空間。

10.根據權利要求9所述的烹飪?cè)O(shè)備，其特征在于，所述水箱內設有隔斷設置的兩個所述蓄水空間，所述出水口可通斷地連通于兩所述蓄水空間中的一個。

11.根據權利要求9所述的烹飪?cè)O(shè)備，其特征在于，所述移動水槽包括對位于所述出水口設置的堵水塞，所述堵水塞可上下移動地設置，且所述出水口設置于所述出水部的底面，所述堵水塞貼合所述出水部的底面或部分插入所述出水口時封堵所述出水口。

12.根據權利要求11所述的烹飪?cè)O(shè)備，其特征在于，所述烹飪?cè)O(shè)備包括固定設置的導向支架，所述導向支架位于所述接水部的一側且位于所述堵水塞隨所述接水部移動的移動路徑上，所述導向支架具有沿所述移動水槽自接水位置至收納位置的移動方向呈上行坡度設置的傾斜面，且所述傾斜面與所述出水口所在平面之間最大距離大于所述堵水塞的高度，以使所述堵水塞隨所述移動水槽移動至收納位置的過程中抬升。

13.根據權利要求9所述的烹飪?cè)O(shè)備，其特征在于，所述水箱包括固定設置的固定盒和滑動連接于所述固定盒的箱體，所述固定盒的頂面開設有與所述出水口對位的固定孔，所述箱體的頂面開設有與所述固定孔對位的進水孔，所述水箱還包括活動穿設于所述固定孔的封堵塞，所述封堵塞配置為所述箱體移出所述固定盒內部時所述封堵塞封堵所述固定孔。

14.根據權利要求13所述的烹飪?cè)O(shè)備，其特征在于，所述封堵塞包括由上至下依次連接的頂端部、中間部和底端部，所述頂端部位于所述固定盒的頂面上方且直徑不小于所述固定孔的孔徑，所述中間部活動穿設于所述固定孔內且所述中間部的長度大于所述固定盒和所述箱體的頂面之間的距離，所述底端部位于所述固定盒和所述箱體的頂面之間，且所述底端部至少在一個方向上的長度大于所述進水孔的孔徑。

15.根據權利要求14所述的烹飪?cè)O(shè)備，其特征在于，所述底端部具有導向面，所述導向面在遠離所述頂端部的方向上以下行坡度傾斜。

16.根據權利要求13所述的烹飪?cè)O(shè)備，其特征在于，所述烹飪?cè)O(shè)備還包括封堵件和連接于所述固定盒的頂面且對位于所述固定孔的導水管，所述導水管朝向靠近所述出水部的方向延伸，且所述導水管開設有連通所述固定孔的通水孔，所述封堵件穿設于所述通水孔且所述封堵件的頂端設有位于所述通水孔上方的上封堵部，所述上封堵部的直徑大于所述通水孔的孔徑。

17.根據權利要求16所述的烹飪?cè)O(shè)備，其特征在于，所述封堵件為浮力材料制件，所述封堵件的底端設有位于所述通水孔下方的下封堵部，所述下封堵部的直徑大于所述通水孔的孔徑，且所述上封堵部和所述下封堵部的間隔距離大于所述通水孔的高度。

18.根據權利要求16所述的烹飪?cè)O(shè)備，其特征在于，所述封堵件與所述封堵塞固定連接以同步移動，所述封堵塞開啟所述固定孔時，所述封堵件開啟所述通水孔。

技術總結
本申請涉及一種烹飪?cè)O(shè)備，烹飪?cè)O(shè)備包括內膽組件、門體和移動水槽，內膽組件設有敞口的烹飪腔；門體蓋合于內膽組件且覆蓋烹飪腔的敞口；移動水槽可在收納位置和接水位置之間移動地連接于內膽組件，移動水槽包括接水部，接水部開設有頂端敞口的蓄水槽，移動水槽處于接水位置時，蓄水槽位于門體的下方，移動水槽處于收納位置時，移動水槽不突出于內膽組件朝向門體的端面。上述方案中所提供的烹飪?cè)O(shè)備，通過設置能夠在收納位置和接水位置之間移動的移動水槽，使得移動水槽既能夠起到收集門體表面形成的冷凝水的作用，還能夠避免移動水槽突出于內膽組件而影響烹飪?cè)O(shè)備整體的美觀度和整體性，還能夠避免門體開合過程中移動水槽可能造成的干涉。

技術研發人員：劉子厚,洪巧巧,付遠華
受保護的技術使用者：寧波方太廚具有限公司
技術研發日：
技術公布日：2025/4/24
