本發明涉及桌子的，具體涉及一種大跨度閱覽桌。

背景技術：

1、閱讀室、圖書館等供人學習看書的地方都會安裝有很多的閱覽桌，供閱讀者坐下進行閱讀，其一般由基礎的桌面和四個桌腳組成，整體以結構簡單為主。當現有的閱覽桌長度較小時，通過簡單的四個桌腳和桌面的組合就能夠穩定的支撐，并保證桌面不易出現變形彎曲等問題。但是，當桌面木板跨度超過兩米后就會出現變形現象，其中跨度越大，變形越嚴重，尤其是當桌面超過3m以后，沒有其他輔助結構進行剛性定位，長時間下將很容易導致桌面變形彎曲，同時還會使桌子的兩個側板被擠壓變扭曲。為了解決大跨度桌面的支撐問題，現有技術中經常采用大的鋼板進行焊接，這樣會使桌子的重量增加，不便于挪動，不方便包裝運輸，同時也不美觀；而采用多腳支撐則美觀度差。同時，現有的桌面和桌腳之間通過常規的榫卯或者螺桿等連接時，由于重力點的問題，容易產生使用過程中出現晃動的問題，在拆裝和運輸過程中也相對比較麻煩，容易造成桌腳或桌面的連接處因剛性不夠而局部斷裂的問題。

技術實現思路

1、為了解決現有技術中存在的某種或某些技術問題，本申請的目的在于提供一種大跨度閱覽桌，整體結構穩定性高，無需設置任何輔助支撐既可實現超大跨度的預覽桌長時間使用不變形且穩定放置，有效提高閱覽桌的整體美觀性與安裝便捷性，且拆裝和運輸方便。

2、為解決上述現有的技術問題，本申請采用如下技術方案實現：

3、一種大跨度閱覽桌，包括桌面、桌腳，所述桌面的轉角處設有飛機頭機架，所述桌腳上設有配重塊，所述桌腳的上端可拆卸的安裝在所述飛機頭機架上，通過所述飛機頭機架提高所述桌面的轉角處及側邊的抗變形力，通過所述配重塊提高所述桌腳在支撐過程中的穩定性。

4、優選的，所述配重塊包括圓柱形的配重體、設在所述配重體頂部的連接螺桿，所述桌腳的頂部設有收納槽，所述桌面的底部設有用于安裝所述連接螺桿的連接螺孔，所述配重體嵌入式安裝在所述收納槽內。

5、優選的，所述飛機頭機架包括分別沿著所述桌面兩側面延申的l形嵌入塊、設在所述l形嵌入塊轉角處內側的凸塊，所述連接螺孔設在所述凸塊上。

6、優選的，還包括鎖緊螺桿，所述配重體的底部設有鎖緊螺孔，所述收納槽的底部設有貫穿所述桌腳的安裝孔，所述鎖緊螺桿的一端通過所述桌腳的底部貫穿所述安裝孔后螺紋連接在所述連接螺孔內。

7、優選的，所述配重體的一側設有拆卸孔。

8、優選的，所述拆卸孔貫穿所述配重體或一端與所述連接螺孔連通。

9、優選的，所述桌腳的底部設有鋼腳，所述鎖緊螺桿的一端通過所述鋼腳進行限位。

10、優選的，所述桌腳的頂部設有向上凸起的限位卡塊，所述桌面的底部設有與所述限位卡塊配合鎖緊限位的限位卡槽。

11、優選的，所述桌面包括蜂窩芯板、設在所述蜂窩芯板外側的面板，所述飛機頭機架嵌入式安裝在所述蜂窩芯板的轉角處。

12、優選的，所述蜂窩芯板為全鉆蜂板結構；所述面板采用實木結構，所述桌面的上端面還設有中纖桌板。

13、相比現有技術，本發明的有益效果在于：

14、1、通過飛機頭機架能夠對桌面轉角處及側面一定長度區域起到定型的作用，從而提高了桌面本身的抗扭曲效果，使桌面在增加跨度后也能夠長時間保持平整。同時，飛機頭機架嵌入式安裝在桌面上，使整個桌面整體外觀還是片狀的板材外形，從外觀上看不會產生局部凸起的現象，美觀度高，而且安裝后也不會因為重量過大而大致運輸難度增加的問題，甚至通過飛機頭機架還能夠對桌面的桌角起到防護作用，避免桌角因碰撞而出現大量損壞的情況發生。

15、2、通過配重塊能夠使閱讀桌在放置過程中重力點始終處于桌腳上，能夠使桌腳自然形成一個向下的作用力，從而使桌腳在使用過程中整體結構穩定性更高，在使用過程中不易出現晃動的問題發生，有效提高閱覽桌的整體美觀性與安裝便捷性。

16、3、通過飛機頭機架和配重塊的組合，能夠使學習桌的跨度在超過3m后也不會出現桌面扭曲變形和放置過程中不穩定的問題發生，有效的提高了大跨度閱讀桌的桌面長度。

技術特征：

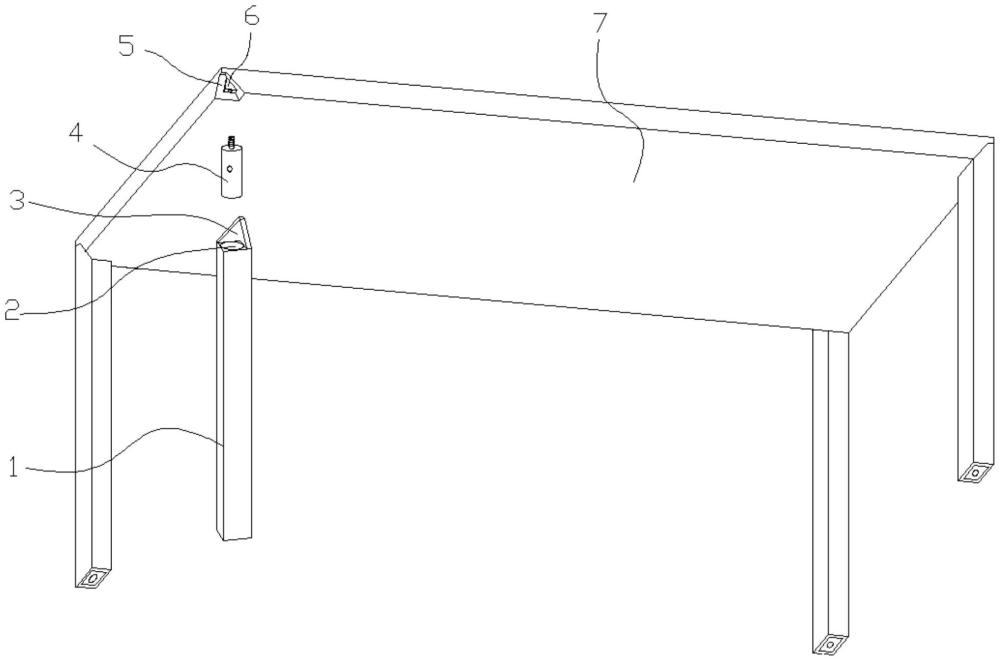

1.一種大跨度閱覽桌，包括桌面(7)、桌腳(1)，其特征在于：所述桌面(7)的轉角處設有飛機頭機架(6)，所述桌腳(1)上設有配重塊(4)，所述桌腳(1)的上端可拆卸的安裝在所述飛機頭機架(6)上，通過所述飛機頭機架(6)提高所述桌面(7)的轉角處及側邊的抗變形力，通過所述配重塊(4)提高所述桌腳(1)在支撐過程中的穩定性。

2.根據權利要求1所述的一種大跨度閱覽桌，其特征在于：所述配重塊(4)包括圓柱形的配重體(41)、設在所述配重體(41)頂部的連接螺桿(43)，所述桌腳(1)的頂部設有收納槽(2)，所述桌面(7)的底部設有用于安裝所述連接螺桿(43)的連接螺孔(8)，所述配重體(41)嵌入式安裝在所述收納槽(2)內。

3.根據權利要求2所述的一種大跨度閱覽桌，其特征在于：所述飛機頭機架(6)包括分別沿著所述桌面(7)兩側面延申的l形嵌入塊(62)、設在所述l形嵌入塊(62)轉角處內側的凸塊(61)，所述連接螺孔(8)設在所述凸塊(61)上。

4.根據權利要求2所述的一種大跨度閱覽桌，其特征在于：還包括鎖緊螺桿(10)，所述配重體(41)的底部設有鎖緊螺孔(44)，所述收納槽(2)的底部設有貫穿所述桌腳(1)的安裝孔(9)，所述鎖緊螺桿(10)的一端通過所述桌腳(1)的底部貫穿所述安裝孔(9)后螺紋連接在所述連接螺孔(8)內。

5.根據權利要求3所述的一種大跨度閱覽桌，其特征在于：所述配重體(41)的一側設有拆卸孔(42)。

6.根據權利要求4所述的一種大跨度閱覽桌，其特征在于：所述拆卸孔(42)貫穿所述配重體(41)或一端與所述連接螺孔(8)連通。

7.根據權利要求3所述的一種大跨度閱覽桌，其特征在于：所述桌腳(1)的底部設有鋼腳(11)，所述鎖緊螺桿(10)的一端通過所述鋼腳(11)進行限位。

8.根據權利要求1所述的一種大跨度閱覽桌，其特征在于：所述桌腳(1)的頂部設有向上凸起的限位卡塊(3)，所述桌面(7)的底部設有與所述限位卡塊(3)配合鎖緊限位的限位卡槽(5)。

9.根據權利要求1～8任一項所述的一種大跨度閱覽桌，其特征在于：所述桌面(7)包括蜂窩芯板(72)、設在所述蜂窩芯板(72)外側的面板(71)，所述飛機頭機架(6)嵌入式安裝在所述蜂窩芯板(72)的轉角處。

10.根據權利要求9所述的一種大跨度閱覽桌，其特征在于：所述蜂窩芯板(72)為全鉆蜂板結構；所述面板(71)采用實木結構，所述桌面(7)的上端面還設有中纖桌板(73)。

技術總結
本發明公開了一種大跨度閱覽桌，包括桌面和桌腳，所述桌面蜂窩芯板、設在所述蜂窩芯板外的面板，所述桌面上設有桌架，所述桌腳上設有配重塊，所述桌腳的一端可拆卸的設置在所述桌架上。整體結構穩定性高，無需設置任何輔助支撐既可實現超大跨度的預覽卓支撐，有效提高閱覽桌的整體美觀性與安裝便捷性，且拆裝和運輸方便。

技術研發人員：郜昊天
受保護的技術使用者：浙江昊天偉業智能家居股份有限公司
技術研發日：
技術公布日：2025/4/24
