本發明涉及家用電器，尤其涉及一種速熱裝置和包括該速熱裝置的飲水機。

背景技術：

1、在相關技術中，飲水機運行過程中，由其內部的速熱裝置對水流進行加熱，實現飲水機的出熱水功能，但速熱裝置在運行過程中對水流的加熱不均勻，影響熱水出水品質。

技術實現思路

1、本發明旨在至少在一定程度上解決相關技術中的技術問題之一。

2、為此，本發明的一個目的在于提出一種速熱裝置，通過導流件對水流導流，可在加熱時穩定水流流量，使得水流加熱均勻，且減少運行時產生的噪音。

3、本發明的另一個目的在于提出一種飲水機，所述飲水機包括前述的速熱裝置。

4、根據本發明實施例的速熱裝置，所述速熱裝置包括外殼、加熱管、導流件和電連接組件，所述外殼具有進水口和出水口，所述加熱管設于所述外殼內，所述加熱管內具有連通所述進水口和所述出水口的內腔，所述加熱管配置為加熱所述內腔內的流體，所述導流件設于所述內腔，且所述導流件和所述加熱管之間具有流體通道，所述電連接組件與所述加熱管電連接，且所述電連接組件連接于所述加熱管一端的端部。

5、根據本發明實施例的速熱裝置，通過導流件對水流導流，可在加熱時穩定水流流量，使得水流加熱均勻，且減少運行時產生的噪音。

6、另外，根據本發明上述實施例的速熱裝置，還可以具有如下附加的技術特征：

7、可選地，所述加熱管包括第一管體部和加熱部，所述內腔設于所述第一管體部?jī)?nèi)，所述加熱部鋪設于所述第一管體部的周壁。

8、可選地，所述加熱部包括多個加熱支部，所述多個加熱支部沿所述第一管體部的周向間隔分布，并沿所述第一管體部的軸向延伸，所述多個加熱支部首尾相接呈迂回延伸。

9、可選地，所述加熱部的首端配置為第一接線端，所述加熱部的尾端設為第二接線端，所述第一接線端和所述第二接線端設于所述第一管體部的同一端。

10、可選地，所述加熱管還包括絕緣部，所述絕緣部鋪設于所述第一管體部的周壁，并隔開相鄰的所述加熱支部。

11、可選地，所述絕緣部包括多個絕緣支部，所述多個絕緣支部沿所述第一管體部的周向間隔分布，并沿所述第一管體部的軸向延伸或徑向延伸，每相鄰的兩個所述加熱支部之間均設有所述絕緣支部。

12、可選地，所述加熱部具有第一接線端、第二接線端和接地端，所述第一接線端、所述第二接線端以及所述接地端設于所述加熱管的同一端，所述電連接組件包括第一接線部、第二接線部和第三接線部，所述第一接線部連接所述第一接線端，所述第二接線部連接所述第二接線端，所述第三接線部連接所述接地端。

13、可選地，所述加熱部設為膜片式加熱結構；和/或，所述速熱裝置還包括接地部，所述接地部連接所述第一管體部。

14、可選地，所述外殼的端部設有避讓缺口，所述電連接組件穿設所述避讓缺口，并電連接所述加熱管。

15、可選地，所述速熱裝置還包括進水分流部和出水匯流部，所述進水分流部和所述出水匯流部分別設于所述加熱管的相對兩端，所述進水分流部和所述出水匯流部中的至少一個包括：均流部，所述均流部蓋在所述流體通道的端部，并設有多個均流孔，所述多個均流孔沿所述加熱管的周向分布。

16、可選地，所述導流件包括第二管體部和導流部，所述第二管體部設于所述加熱管內，并與所述加熱管同向延伸，所述導流部設于所述第二管體部的外周面，并位于所述第二管體部和所述加熱管之間，所述導流部設為沿所述第二管體部的軸向螺旋延伸；

17、所述進水分流部和所述出水匯流部中的所述至少一個還包括堵頭，所述堵頭封堵所述第二管體部的端部，所述均流部的內周緣連接所述堵頭，且所述多個均流孔設于所述均流部的外周緣。

18、根據本發明實施例的飲水機，所述飲水機包括上述中的速熱裝置。

19、根據本發明實施例的飲水機，通過應用前述的速熱裝置，可實現水流的精準控溫，且減少飲水機的噪音。

技術特征：

1.一種速熱裝置，其特征在于，包括：

2.根據權利要求1所述的速熱裝置，其特征在于，所述加熱管(20)包括第一管體部(21)和加熱部(22)，所述內腔設于所述第一管體部(21)內，所述加熱部(22)鋪設于所述第一管體部(21)的周壁。

3.根據權利要求2所述的速熱裝置，其特征在于，所述加熱部(22)包括多個加熱支部(221)，所述多個加熱支部(221)沿所述第一管體部(21)的周向間隔分布，并沿所述第一管體部(21)的軸向延伸，所述多個加熱支部(221)首尾相接呈迂回延伸。

4.根據權利要求2所述的速熱裝置，其特征在于，所述加熱部(22)的首端配置為第一接線端(222)，所述加熱部(22)的尾端設為第二接線端(223)，所述第一接線端(222)和所述第二接線端(223)設于所述第一管體部(21)的同一端。

5.根據權利要求3所述的速熱裝置，其特征在于，所述加熱管(20)還包括絕緣部(23)，所述絕緣部(23)鋪設于所述第一管體部(21)的周壁，并隔開相鄰的所述加熱支部(221)。

6.根據權利要求5所述的速熱裝置，其特征在于，所述絕緣部(23)包括多個絕緣支部(231)，所述多個絕緣支部(231)沿所述第一管體部(21)的周向間隔分布，并沿所述第一管體部(21)的軸向延伸或徑向延伸，每相鄰的兩個所述加熱支部(221)之間均設有所述絕緣支部(231)。

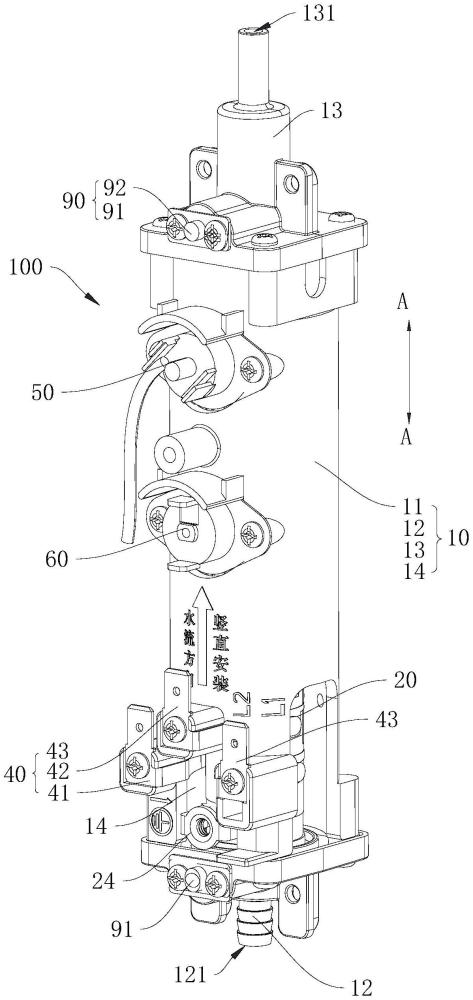

7.根據權利要求2所述的速熱裝置，其特征在于，所述加熱部(22)具有第一接線端(222)、第二接線端(223)和接地端(224)，所述第一接線端(222)、所述第二接線端(223)以及所述接地端(224)設于所述加熱管(20)的同一端，所述電連接組件(40)包括第一接線部(41)、第二接線部(42)和第三接線部(43)，所述第一接線部(41)連接所述第一接線端(222)，所述第二接線部(42)連接所述第二接線端(223)，所述第三接線部(43)連接所述接地端(224)。

8.根據權利要求2所述的速熱裝置，其特征在于，所述加熱部(22)設為膜片式加熱結構；和/或，所述速熱裝置還包括接地部(24)，所述接地部(24)連接所述第一管體部(21)。

9.根據權利要求1所述的速熱裝置，其特征在于，所述外殼(10)的端部設有避讓缺口(14)，所述電連接組件(40)穿設所述避讓缺口(14)，并電連接所述加熱管(20)。

10.根據權利要求1所述的速熱裝置，其特征在于，所述速熱裝置還包括進水分流部(70)和出水匯流部(80)，所述進水分流部(70)和所述出水匯流部(80)分別設于所述加熱管(20)的相對兩端，所述進水分流部(70)和所述出水匯流部(80)中的至少一個包括：

11.根據權利要求10所述的速熱裝置，其特征在于，所述導流件(30)包括第二管體部(31)和導流部(32)，所述第二管體部(31)設于所述加熱管(20)內，并與所述加熱管(20)同向延伸，所述導流部(32)設于所述第二管體部(31)的外周面，并位于所述第二管體部(31)和所述加熱管(20)之間，所述導流部(32)設為沿所述第二管體部(31)的軸向螺旋延伸；

12.一種飲水機，其特征在于，包括權利要求1-11中任一項所述的速熱裝置。

技術總結
本發明公開了一種速熱裝置和飲水機，涉及家用電器技術領域。速熱裝置包括外殼、加熱管、導流件和電連接組件，外殼具有進水口和出水口，加熱管設于外殼內，加熱管內具有連通進水口和出水口的內腔，加熱管配置為加熱內腔內的流體，導流件設于內腔，且導流件和加熱管之間具有流體通道，電連接組件與加熱管電連接，且電連接組件連接于加熱管一端的端部。本發明的速熱裝置，通過導流件對水流導流，可在加熱時穩定水流流量，使得水流加熱均勻，且減少運行時產生的噪音。

技術研發人員：唐利軍,鄭躍東,桂鵬,王聰聰
受保護的技術使用者：佛山市順德區美的飲水機制造有限公司
技術研發日：
技術公布日：2025/4/24
