本發明涉及節能電機，具體為一種節能電機及輔食料理棒。

背景技術：

1、隨著生活水平的提高，廚房料理加工的設備也在飛速發展，越來越多的新式料理設備進入千家萬戶，其中就有一種叫做輔食料理棒，特別是在嬰兒輔食制作時得到廣泛應用，輔食料理棒一般包括殼體，殼體內設有電機，殼體上設有用于啟動電機的開關按鈕，現有的輔食料理棒一般通過電機的轉動來驅動不同的料理機構旋轉進行不同的食材加工。

2、例如，現發現現有技術中的輔食料理棒典型的如授權號cn110558869b，一種料理棒，包括手持部及攪拌部，所述攪拌部與所述手持部可拆卸連接，所述手持部的外殼設置有鎖扣，所述手持部與所述攪拌部的外壁通過所述鎖扣卡接。利用鎖扣從外部鎖緊攪拌部與手持部，一方面加強兩個獨立的部件之間的穩固性，另一方面能讓使用者隨時了解攪拌部與手持部之間的連接情況，保證在使用過程中不會分離，避免意外發生。

3、再例如，現發現現有技術中的輔食料理棒典型的如授權號cn108245044b，一種攪拌棒組件及具有其的料理機。攪拌棒組件應用于料理機上，攪拌棒組件包括可伸入料理機內的攪拌棒杯和設置于攪拌棒上且位于料理機的攪拌杯內的擋板組件，其中，擋板組件包括擋板塊，擋板塊可翻轉地設置在攪拌棒上，擋板組件具有使得擋板塊展開至垂直或傾斜于攪拌棒的遮擋位置，和使得擋板塊的板面收縮至貼靠攪拌棒的收放位置。本發明的攪拌棒組件及具有其的料理機不僅能夠對攪拌杯內的食材進行攪拌，使得粉碎刀組能夠對食材進行快速粉碎，擋板組件能夠將攪拌杯內的食材封鎖在攪拌杯的底部，能夠將攪拌杯內的食材控制在小空間內，便于粉碎刀組對食材進行快速的粉碎，進而便于增加攪拌棒組件的功能。

4、再例如，現發現現有技術中的輔食料理棒典型的如公開號cn117717283a，一種無刷式料理棒，包括主機以及多個可拆卸安裝在所述主機上的配件，所述主機內安裝有用于驅動所述配件的無刷電機，以及用于對所述無刷電機進行散熱的內循環散熱結構；所述內循環散熱結構包括圍繞所述無刷電機設置的內循環散熱風道以及與所述無刷電機驅動連接的散熱風扇，所述主機在對應所述無刷電機的外側套裝有散熱金屬殼，所述散熱金屬殼的內壁接觸所述內循環散熱風道；本發明提供的一種無刷式料理棒，克服了現有料理棒電機扭矩小、使用壽命短、散熱噪音較大、使用不穩定以及不能自動辨別配件并配速的缺陷

5、現有的輔食料理棒一般只能實現旋轉攪拌的功能，功能比較單一，實用性不強，且電機在運轉的過程中，其表面溫度會升高，高溫會給電機內部元件造成損傷。

技術實現思路

1、本發明的目的在于提供一種節能電機及輔食料理棒，以解決上述背景技術中提出的現有的輔食料理棒一般只能實現旋轉攪拌的功能，功能比較單一，實用性不強，且電機在運轉的過程中，其表面溫度會升高，高溫會給電機內部元件造成損傷的問題。

2、為實現上述技術目的，本發明所采用的技術方案如下：

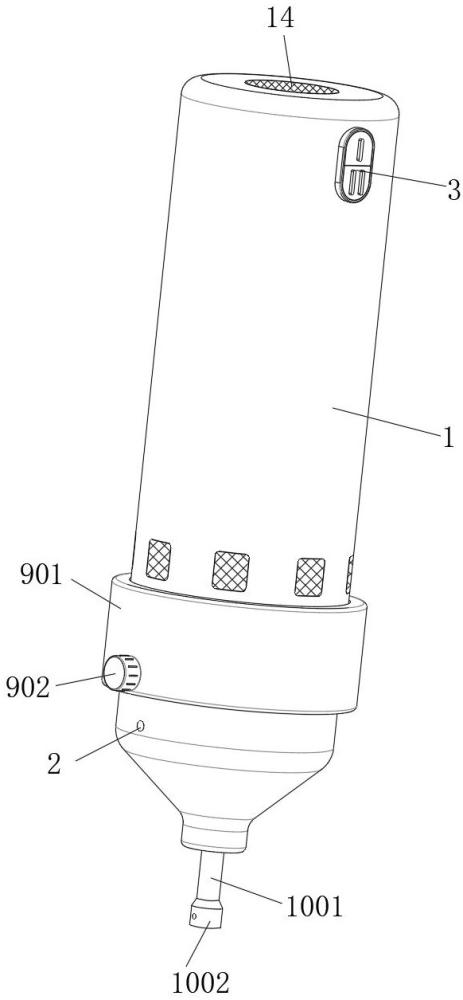

3、一種節能電機及輔食料理棒，包括外殼，所述外殼的內側固定有承載板，所述承載板的底部固定有驅動機構，所述驅動機構包括節能電機主體，所述節能電機主體的底部與輸出軸相連接，所述輸出軸的外側固定有風扇，所述輸出軸的兩側對稱固定有支板，所述支板的底部固定有第一油缸和第二油缸，所述第一油缸的頂部通過連接管道與第二油缸的頂部相連接，所述第一油缸內滑動連接有第一活塞，兩個所述第一活塞之間固定有套筒，所述套筒卡合連接在輸出軸底部的外側，所述第二油缸內滑動連接有第二活塞，所述第二活塞貫穿第二油缸的底部并與支撐框相連接，所述支撐框內轉動連接有滾輪，所述支撐框的外側固定有限位桿。

4、所述外殼上固定有對接機構，所述對接機構貫穿外殼的側壁，所述限位桿滑動連接在對接機構內。

5、所述外殼的內側固定有輔助捶打機構，所述輔助捶打機構包括轉軸，所述轉軸的頂部卡合連接在套筒的內側，所述轉軸貫穿外殼的底部并與連接頭相連接，所述轉軸的外側固定有擠壓盤，所述外殼的內側固定有固定架，所述固定架的上側通過壓縮彈簧與頂撐塊相連接，所述擠壓盤搭放在頂撐塊上。

6、優選的，所述外殼的兩側對稱開設有螺紋槽，且外殼每側的螺紋槽設置有兩個，所述外殼的前側固定有檔位開關。

7、通過上述技術方案，對接機構可在外殼的外側上下滑動，方便調節套筒的位置，檔位開關可用來調節輸出軸的轉速。

8、優選的，所述外殼的側壁上開設有進氣口，且進氣口內固定有第一濾網，所述進氣口周向均勻分布在外殼上，所述第一濾網的內端面固定有導流板，且導流板固定在進氣口的內底部。

9、通過上述技術方案，進氣口可用來進氣，導流板可引導空氣向上流動，第一濾網對外部雜質起到隔離阻擋的作用。

10、優選的，所述節能電機主體的外側與外殼的內壁之間固定有第一導熱環，且第一導熱環為多孔狀結構。

11、通過上述技術方案，第一導熱環可發揮導熱的作用，搭配風扇可對節能電機主體進行散熱處理。

12、優選的，所述對接機構包括移動套，且移動套通過螺栓固定在外殼的外側，所述螺栓螺紋連接在外殼每側的其中一個螺紋槽內，所述移動套的兩內壁上對稱固定有支架，且支架貫穿外殼的側壁并與限位環相連接，兩個所述限位桿均滑動連接在限位環內，所述輸出軸的底部和轉軸的頂部均為多邊形結構。

13、通過上述技術方案，利用套筒將輸出軸與轉軸對接在一起時，輸出軸旋轉可帶動轉軸旋轉，套筒上移并完全離開轉軸之后，輸出軸旋轉不會帶動轉軸旋轉。

14、優選的，所述頂撐塊的底部固定有限位柱，且限位柱貫穿固定架。

15、通過上述技術方案，限位柱在頂撐塊上下移動的過程中起到限位的作用。

16、優選的，所述限位桿的外端面、限位桿的頂部和限位桿的底部均活動連接有第一滾珠，所述頂撐塊的頂部活動連接有第二滾珠。

17、通過上述技術方案，第一滾珠可減小限位桿與限位環之間的摩擦。

18、優選的，所述承載板的頂部固定有電池組，且電池組電性連接有節能電機主體，所述電池組的外側與外殼的內壁之間固定有第二導熱環，且第二導熱環為多孔狀結構。

19、通過上述技術方案，電池組可為節能電機主體供電，第二導熱環可發揮導熱的作用，搭配使用風扇可對電池組進行散熱處理。

20、優選的，所述外殼的頂部開設有出氣孔，且出氣孔內固定有第二濾網。

21、通過上述技術方案，出氣孔可用來排氣，第二濾網對雜質起到隔離阻擋的作用。

22、一種節能電機，包括如上所述的一種輔食料理棒。

23、本發明與現有技術相比，有益效果在于：

24、1、該輔食料理棒，通過設置的節能電機主體、輸出軸、支板、第一活塞、套筒、第二活塞、支撐框、滾輪、限位桿、移動套、支架、限位環、轉軸、連接頭、擠壓盤、壓縮彈簧和頂撐塊的相互配合使用，能夠達到切換實現攪拌和捶打的目的，移動套可上下移動，上移移動套時，支架、限位環、限位桿、支撐框、滾輪和第二活塞整體上移，第一活塞和套筒下移，內壁呈多邊形的套筒將輸出軸與轉軸對接在一起，之后輸出軸旋轉帶動轉軸旋轉，連接頭上可安裝攪拌件，攪拌件可攪碎輔食，下移移動套時，支架、限位環、限位桿、支撐框、滾輪和第二活塞整體下移，第一活塞和套筒上移，套筒完全離開轉軸，之后輸出軸旋轉不會帶動轉軸旋轉，滾輪搭放在擠壓盤上，輸出軸旋轉帶動兩個支板旋轉，滾輪在擠壓盤上滾動，搭配使用壓縮彈簧和頂撐塊可撐住擠壓盤，擠壓盤在滾輪的擠壓和頂撐塊的頂撐作用下上下來回移動，轉軸隨之上下來回移動，連接頭上可安裝捶打件，捶打件可錘碎輔食，人們可通過上下滑動移動套來切換輔食的加工模式，兩種模式均由節能電機主體來驅動實現，實用性強。

25、2、該輔食料理棒，通過設置的節能電機主體、第一導熱環、輸出軸、風扇、電池組和第二導熱環的相互配合使用，能夠達到散熱的目的，輸出軸旋轉可帶動風扇旋轉，第一導熱環和第二導熱環可發揮導熱的作用，風扇向上吹風可帶走第一導熱環和第二導熱環上的熱量，方便對節能電機主體和電池組進行散熱處理，多孔狀的第一導熱環和第二導熱環導熱散熱效果更好。
