本技術涉及飛機部件修理領域，具體涉及一種用于737ng飛機剎車大螺桿拆裝的輔助固定裝置。

背景技術：

1、在維修737ng飛機剎車組件的過程中，用于固定剎車總承組件和扭力筒組件的大螺桿力矩較大，如果剎車組件在分解或組裝時沒有進行固定，那么在拆卸或者安裝大螺桿時剎車組件會出現滑移，一個工作者很難完成，可能還會出現剎車組件掉落的情況，對人員和工件造成損傷。另外，737ng剎車生產廠家也沒有提供相關的解決方案。因此，要實現737ng飛機剎車組件分解或組裝工作至少還需要一個工作者人力固定剎車組件才能完成。為了有效節約人力實現單人操作，我們?cè)O(shè)計了737ng飛機剎車大螺桿拆裝的輔助固定裝置。

技術實現思路

1、本實用新型的目的在于提供一種用于737ng飛機剎車大螺桿拆裝的輔助固定裝置，以節省大螺桿拆裝工作所需要的人力，實現單人操作。

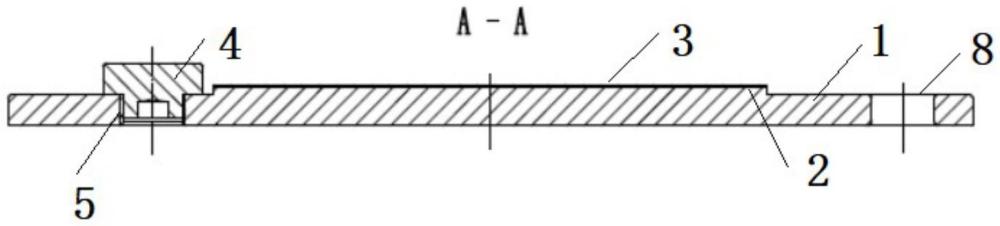

2、為實現上述目的，本實用新型采用以下方案：一種用于737ng飛機剎車大螺桿拆裝的輔助固定裝置，包括底板，底板中部設有圓形凸臺，凸臺上鋪墊有防磨墊，所述凸臺外圍的底板平臺上分布有3個定位塊，定位塊高度高出凸臺，底板邊緣設有用于將其固定到工作平臺上的安裝孔；

3、拆裝737ng飛機剎車大螺桿時，剎車組件的扭力筒底部法蘭支撐在所述凸臺上，三個所述定位塊剛好嵌入所述法蘭邊緣的3個凹位中，且與凹位上方結構不相抵觸。

4、作為優選：

5、所述輔助固定裝置還包括用于將其固定到工作平臺上的銷釘。

6、所述防磨墊采用特氟龍墊片。

7、所述定位塊采用頭部包裹有熱縮管套的不銹鋼材料的空心螺栓，安裝在所述底板平臺上適配的螺孔中。

8、所述底板采用鋁合金材料。

9、所述底板側面中部開有用于方便提起整個底板的長條形開口。

10、所述安裝孔為長圓孔。

11、底座采用鋁合金材料，重量較輕，結合使用銷釘固定的方式，可以快速、輕松的將輔助固定裝置切換到不同的工作平臺上。

12、定位塊采用頭部包裹熱縮管套的不銹鋼空心螺栓，在定位塊與扭力筒底部法蘭接觸時，可有效保護扭力筒不會被磨刮損傷。

13、相比于現有技術，本實用新型具有以下有益效果：

14、通常在分解或者組裝737ng剎車組件的固定大螺桿時，都是直接將剎車組件放置在工作平臺上，當需要給固定大螺桿打力矩或者松力矩時，由于剎車組件底部沒有固定裝置而處于自由狀態，剎車組件就會隨之轉動，很難實現單人操作，至少還需要一個工作者人力固定剎車組件才能完成，造成人力的浪費。通過使用本實用新型的用于737ng飛機剎車大螺桿拆裝的輔助固定裝置，可以將剎車組件牢牢的固定在工作平臺上，可以實現單人操作，有效節省人力。

技術特征：

1.一種用于737ng飛機剎車大螺桿拆裝的輔助固定裝置，其特征在于，包括底板，底板中部設有圓形凸臺，凸臺上鋪墊有防磨墊，所述凸臺外圍的底板平臺上分布有3個定位塊，定位塊高度高出凸臺，底板邊緣設有用于將其固定到工作平臺上的安裝孔；

2.根據權利要求1所述的輔助固定裝置，其特征在于，其還包括用于將其固定到工作平臺上的銷釘。

3.根據權利要求1所述的輔助固定裝置，其特征在于，所述防磨墊采用特氟龍墊片。

4.根據權利要求1所述的輔助固定裝置，其特征在于，所述定位塊采用頭部包裹有熱縮管套的不銹鋼材料的空心螺栓，安裝在所述底板平臺上適配的螺孔中。

5.根據權利要求2所述的輔助固定裝置，其特征在于，所述底板采用鋁合金材料。

6.根據權利要求1所述的輔助固定裝置，其特征在于，所述底板側面中部開有用于方便提起整個底板的長條形開口。

7.根據權利要求1所述的輔助固定裝置，其特征在于，所述安裝孔為長圓孔。

技術總結
本技術公開了一種用于737NG飛機剎車大螺桿拆裝的輔助固定裝置，包括底板，底板中部設有圓形凸臺，凸臺上鋪墊有防磨墊，所述凸臺外圍的底板平臺上分布有3個定位塊，定位塊高度高出凸臺，底板邊緣設有用于將其固定到工作平臺上的安裝孔；拆裝737NG飛機剎車大螺桿時，剎車組件的扭力筒底部法蘭支撐在所述凸臺上，三個所述定位塊剛好嵌入所述法蘭邊緣的3個凹位中，且與凹位上方結構不相抵觸。通過使用本技術，可以將剎車組件牢牢的固定在工作平臺上，可以實現大螺桿拆裝時的單人作業，有效節省人力。

技術研發人員：程俊杰,張玉香,戴衛東,梁子財,王光宇,顏龍,黃強,梁榕生,鄭儉欣,陳斯勇,羅嘉
受保護的技術使用者：廣州飛機維修工程有限公司
技術研發日：20240703
技術公布日：2025/4/28
