本發明涉及一種地面夯實裝置，尤其涉及一種環保型地面夯實裝置。

背景技術：

環保，全稱環境保護，是指人類為解決現實的或潛在的環境問題，協調人類與環境的關系，保障經濟社會的持續發展而采取的各種行動的總稱。其方法和手段有工程技術的、行政管理的，也有法律的、經濟的、宣傳教育的等。

環境保護又是指人類有意識地保護自然資源并使其得到合理的利用，防止自然環境受到污染和破壞；對受到污染和破壞的環境必須做好綜合治理，以創造出適合于人類生活、工作的環境。環境保護是指人類為解決現實的或潛在的環境問題，協調人類與環境的關系，保障經濟社會的持續發展而采取的各種行動的總稱。

夯實利用重物使其反復自由墜落對地基或填筑土石料進行夯擊，以提高其密實度的施工作業。把土夯實是修路里重要一環。

現有的地面夯實裝置存在環境污染大，耗費時間長、夯實不充分的缺點，因此亟需研發一種環境污染小，耗費時間短、夯實充分的環保型地面夯實裝置。

技術實現要素：

(1)要解決的技術問題

本發明為了克服現有的地面夯實裝置存在環境污染大，耗費時間長、夯實不充分的缺點，本發明要解決的技術問題是提供一種環境污染小，耗費時間短、夯實充分的環保型地面夯實裝置。

(2)技術方案

為了解決上述技術問題，本發明提供了這樣一種環保型地面夯實裝置，包括有固定板、壓塊、第一連桿、第一鋼絲繩、第一電動輪、推車、固定塊、第一皮帶輪、輪子、平皮帶、旋轉電機、第二皮帶輪、水箱、吸水管、第一彈簧、支桿、蓄水管、噴頭、水泵、出水管、拉線、第二連桿、第三連桿、第二鋼絲繩和第二電動輪；推車底部左右兩側對稱設有輪子，左側輪子前側設有第一皮帶輪，推車頂部從左到右依次設有旋轉電機、水箱、固定塊和第一電動輪，旋轉電機后側設有第二皮帶輪，第一皮帶輪與第二皮帶輪通過平皮帶傳動，水箱頂部左右兩側對稱鉸接連接有支桿，支桿左側與水箱頂部之間均連接有第一彈簧，支桿頂端設有蓄水管，蓄水管上均勻地設有噴頭，水箱頂部設有水泵，水泵位于左右兩側支桿之間，水泵左側設有吸水管，吸水管下部位于水箱內，水泵右側設有出水管，出水管末端與蓄水管底部連接，固定塊頂部從左到右依次設有第二電動輪、第一連桿和第三連桿，第二電動輪上繞有第二鋼絲繩，第二鋼絲繩的末端與第一連桿左側連接，第一連桿轉動式連接在固定塊頂部，第三連桿轉動式連接在固定塊頂部，第三連桿與右側支桿右側之間連接有拉線，第三連桿頂端轉動式連接有第二連桿，第二連桿底部與第一連桿轉動式連接，第二連桿末端設有固定板，固定板右側設有壓塊，第一電動輪上繞有第一鋼絲繩，第一鋼絲繩的末端與第一連桿右側連接。

優選地，還包括有多孔球，吸水管末端設有多孔球。

優選地，還包括有吹風機，推車右側設有吹風機。

優選地，還包括有第二彈簧、鐵塊和電磁鐵，推車底部設有電磁鐵，電磁鐵底部設有第二彈簧，第二彈簧末端連接有鐵塊。

優選地，固定板材質為HT200。

優選地，水箱材質為不銹鋼。

工作原理：當需要對地面夯實時，人工向水箱里注入合適的水，控制旋轉電機逆時針轉動，帶動第二皮帶輪逆時針轉動，第二皮帶輪逆時針轉動通過平皮帶的傳動帶動第一皮帶輪逆時針轉動，第一皮帶輪逆時針轉動帶動左側輪子逆時針轉動，帶動推車向左移動，推車向左移動到合適位置后，關閉旋轉電機。然后打開水泵，水泵通過吸水管從水箱中吸入水，再通過出水管將水送入蓄水管，最后通過噴頭將水噴出，均勻地將水灑在要夯實的地面上，減少地面的灰塵。同時控制第一電動輪順時針轉動，收回第一鋼絲繩，控制第二電動輪順時針轉動，放出第二鋼絲繩，拉動第一連桿順時針轉動，第一連桿順時針轉動拉動第二連桿順時針轉動，拉動壓塊順時針轉動，第二連桿順時針轉動拉動第三連桿順時針轉動，同時第三連桿順時針轉動帶動支桿向右擺動，增加噴水的范圍，使噴頭的水更均勻地灑在地面，這時第一彈簧處于拉伸狀態，當第一連桿順時針轉動90°時，壓塊會重重撞擊地面，將地面壓實，然后再控制第一電動輪逆時針轉動，放出第一鋼絲繩，控制第二電動輪逆時針轉動，收回第二鋼絲繩，拉動第一連桿逆時針轉動，第一連桿逆時針轉動拉動第二連桿逆時針轉動，拉動壓塊逆時針轉動，第二連桿逆時針轉動拉動第三連桿逆時針轉動，支桿在第一彈簧的彈力下向左擺動，使噴頭的水更均勻地灑在地面，當壓塊逆時針轉動到恢復原位后控制第一電動輪第和二電動輪停止轉動，不斷重復上述動作，不斷使第一電動輪和第二電動輪順時針和逆時針交替轉動，帶動壓塊不斷地壓實地面，同時支桿不斷左右擺動，將水更均勻地灑在地面。當地面被壓實且壓塊復位后，關閉第一電動輪和第二電動輪，關閉水泵。如需壓實別處地面，則重復上述動作。

因為還包括有多孔球，吸水管末端設有多孔球，當水箱內水很少時，多孔球在自身重力下會位于水箱底部，更方便吸水管吸水。

因為還包括有吹風機，推車右側設有吹風機，地面被夯實的過程中，打開吹風機，吹風機可以加速風干地面，當地面被夯實完畢后關閉吹風機。

因為還包括有第二彈簧、鐵塊和電磁鐵，推車底部設有電磁鐵，電磁鐵底部設有第二彈簧，第二彈簧末端連接有鐵塊，當小車移動時到合適位置后，控制電磁鐵斷電，鐵塊在第二彈簧的彈力和自身重力作用下向下掉，與地面接觸，增加與地面的摩擦，使小車在壓塊運動時保持穩定，當地面被夯實完畢后，再控制電磁鐵通電。

因為固定板材質為HT200，強度、耐磨性、耐熱性、減振性良好，有利于更好地固定壓塊。

因為水箱材質為不銹鋼，不易生銹，使用期限長。

(3)有益效果

本發明達到了環境污染小，耗費時間短、夯實充分的效果，使用本裝置能在較短的時間內對地面進行夯實，較小程度影響人們的出行，且地面夯實過程中灰塵較少，不會對環境造成污染。

附圖說明

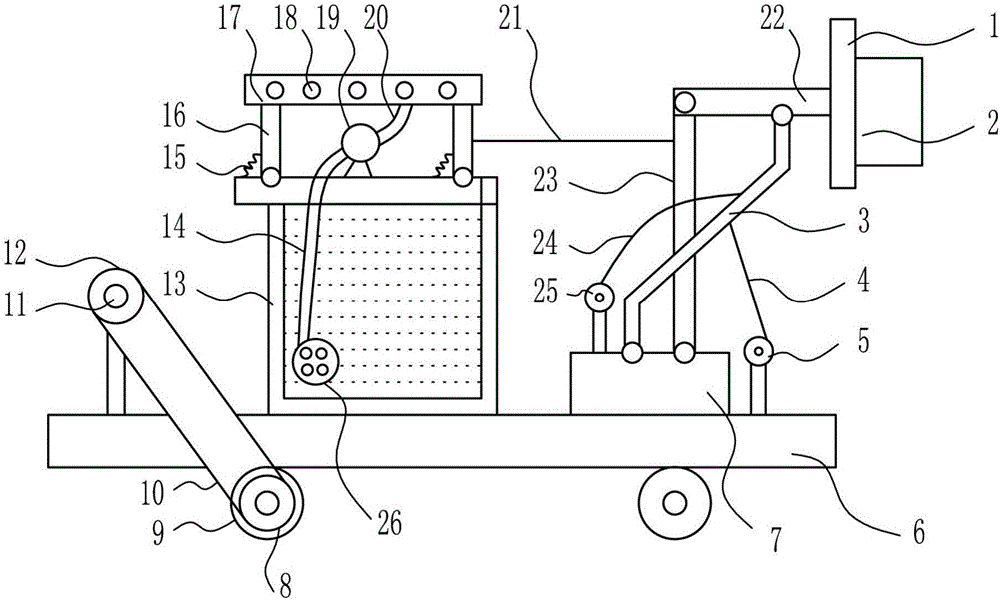

圖1為本發明的第一種主視結構示意圖。

圖2為本發明的第二種主視結構示意圖。

圖3為本發明的第三種主視結構示意圖。

圖4為本發明的第四種主視結構示意圖。

附圖中的標記為：1-固定板，2-壓塊，3-第一連桿，4-第一鋼絲繩，5-第一電動輪，6-推車，7-固定塊，8-第一皮帶輪，9-輪子，10-平皮帶，11-旋轉電機，12-第二皮帶輪，13-水箱，14-吸水管，15-第一彈簧，16-支桿，17-蓄水管，18-噴頭，19-水泵，20-出水管，21-拉線，22-第二連桿，23-第三連桿，24-第二鋼絲繩，25-第二電動輪，26-多孔球，27-吹風機，28-第二彈簧，29-鐵塊，30-電磁鐵。

具體實施方式

下面結合附圖和實施例對本發明作進一步的說明。

實施例1

一種環保型地面夯實裝置，如圖1-4所示，包括有固定板1、壓塊2、第一連桿3、第一鋼絲繩4、第一電動輪5、推車6、固定塊7、第一皮帶輪8、輪子9、平皮帶10、旋轉電機11、第二皮帶輪12、水箱13、吸水管14、第一彈簧15、支桿16、蓄水管17、噴頭18、水泵19、出水管20、拉線21、第二連桿22、第三連桿23、第二鋼絲繩24和第二電動輪25；推車6底部左右兩側對稱設有輪子9，左側輪子9前側設有第一皮帶輪8，推車6頂部從左到右依次設有旋轉電機11、水箱13、固定塊7和第一電動輪5，旋轉電機11后側設有第二皮帶輪12，第一皮帶輪8與第二皮帶輪12通過平皮帶10傳動，水箱13頂部左右兩側對稱鉸接連接有支桿16，支桿16左側與水箱13頂部之間均連接有第一彈簧15，支桿16頂端設有蓄水管17，蓄水管17上均勻地設有噴頭18，水箱13頂部設有水泵19，水泵19位于左右兩側支桿16之間，水泵19左側設有吸水管14，吸水管14下部位于水箱13內，水泵19右側設有出水管20，出水管20末端與蓄水管17底部連接，固定塊7頂部從左到右依次設有第二電動輪25、第一連桿3和第三連桿23，第二電動輪25上繞有第二鋼絲繩24，第二鋼絲繩24的末端與第一連桿3左側連接，第一連桿3轉動式連接在固定塊7頂部，第三連桿23轉動式連接在固定塊7頂部，第三連桿23與右側支桿16右側之間連接有拉線21，第三連桿23頂端轉動式連接有第二連桿22，第二連桿22底部與第一連桿3轉動式連接，第二連桿22末端設有固定板1，固定板1右側設有壓塊2，第一電動輪5上繞有第一鋼絲繩4，第一鋼絲繩4的末端與第一連桿3右側連接。

還包括有多孔球26，吸水管14末端設有多孔球26。

還包括有吹風機27，推車6右側設有吹風機27。

還包括有第二彈簧28、鐵塊29和電磁鐵30，推車6底部設有電磁鐵30，電磁鐵30底部設有第二彈簧28，第二彈簧28末端連接有鐵塊29。

固定板1材質為HT200。

水箱13材質為不銹鋼。

工作原理：當需要對地面夯實時，人工向水箱13里注入合適的水，控制旋轉電機11逆時針轉動，帶動第二皮帶輪12逆時針轉動，第二皮帶輪12逆時針轉動通過平皮帶10的傳動帶動第一皮帶輪8逆時針轉動，第一皮帶輪8逆時針轉動帶動左側輪子9逆時針轉動，帶動推車6向左移動，推車6向左移動到合適位置后，關閉旋轉電機11。然后打開水泵19，水泵19通過吸水管14從水箱13中吸入水，再通過出水管20將水送入蓄水管17，最后通過噴頭18將水噴出，均勻地將水灑在要夯實的地面上，減少地面的灰塵。同時控制第一電動輪5順時針轉動，收回第一鋼絲繩4，控制第二電動輪25順時針轉動，放出第二鋼絲繩24，拉動第一連桿3順時針轉動，第一連桿3順時針轉動拉動第二連桿22順時針轉動，拉動壓塊2順時針轉動，第二連桿22順時針轉動拉動第三連桿23順時針轉動，同時第三連桿23順時針轉動帶動支桿16向右擺動，增加噴水的范圍，使噴頭18的水更均勻地灑在地面，這時第一彈簧15處于拉伸狀態，當第一連桿3順時針轉動90°時，壓塊2會重重撞擊地面，將地面壓實，然后再控制第一電動輪5逆時針轉動，放出第一鋼絲繩4，控制第二電動輪25逆時針轉動，收回第二鋼絲繩24，拉動第一連桿3逆時針轉動，第一連桿3逆時針轉動拉動第二連桿22逆時針轉動，拉動壓塊2逆時針轉動，第二連桿22逆時針轉動拉動第三連桿23逆時針轉動，支桿16在第一彈簧15的彈力下向左擺動，使噴頭18的水更均勻地灑在地面，當壓塊2逆時針轉動到恢復原位后控制第一電動輪5第和二電動輪停止轉動，不斷重復上述動作，不斷使第一電動輪5和第二電動輪25順時針和逆時針交替轉動，帶動壓塊2不斷地壓實地面，同時支桿16不斷左右擺動，將水更均勻地灑在地面。當地面被壓實且壓塊2復位后，關閉第一電動輪5和第二電動輪25，關閉水泵19。如需壓實別處地面，則重復上述動作。

因為還包括有多孔球26，吸水管14末端設有多孔球26，當水箱13內水很少時，多孔球26在自身重力下會位于水箱13底部，更方便吸水管14吸水。

因為還包括有吹風機27，推車6右側設有吹風機27，地面被夯實的過程中，打開吹風機27，吹風機27可以加速風干地面，當地面被夯實完畢后關閉吹風機27。

因為還包括有第二彈簧28、鐵塊29和電磁鐵30，推車6底部設有電磁鐵30，電磁鐵30底部設有第二彈簧28，第二彈簧28末端連接有鐵塊29，當小車移動時到合適位置后，控制電磁鐵30斷電，鐵塊29在第二彈簧28的彈力和自身重力作用下向下掉，與地面接觸，增加與地面的摩擦，使小車在壓塊2運動時保持穩定，當地面被夯實完畢后，再控制電磁鐵30通電。

因為固定板1材質為HT200，強度、耐磨性、耐熱性、減振性良好，有利于更好地固定壓塊2。

因為水箱13材質為不銹鋼，不易生銹，使用期限長。

以上所述實施例僅表達了本發明的優選實施方式，其描述較為具體和詳細，但并不能因此而理解為對本發明專利范圍的限制。應當指出的是，對于本領域的普通技術人員來說，在不脫離本發明構思的前提下，還可以做出若干變形、改進及替代，這些都屬于本發明的保護范圍。因此，本發明專利的保護范圍應以所附權利要求為準。
