本發明涉及海綿城市基礎建設，具體涉及一種平行閉合式雨水收集裝置。

背景技術：

海綿城市，是新一代城市雨洪管理概念，是指城市在適應環境變化和應對雨水帶來的自然災害等方面具有良好的“彈性”，也可稱之為“水彈性城市”。國際通用術語為“低影響開發雨水系統構建”。下雨時吸水、蓄水、滲水、凈水，需要時將蓄存的水“釋放”并加以利用。

現階段，雨水從天而降會直接進入下水道進入河流；但是以現有的海綿城市的理來講，希望雨水采用滲、滯、蓄、凈、用、排等措施就地消納和利用；所以有必要設計一種技術方案來進行雨水的收集。如果在路面上埋設許多雨水收集裝置，并且這些收集裝置的上端面與路面平行，那么這樣既可以收集雨水，又不會影響路面的正常使用。

技術實現要素：

本發明針對上述技術問題，提供一種平行閉合式雨水收集裝置。

為達到上述目的，本發明提供了一種平行閉合式雨水收集裝置，包括底座和平行閉合裝置；底座鑲嵌在路面上并且底座的上端面與路面平齊；底座為內置空腔的長方體；底座的側壁上成型有支撐板；支撐板的上端面上固定有中心成型有進水空間的圓環柱體狀的上集水槽；支撐板的上端面位于上集水槽內的中心固定有圓錐狀的第二引流塊；支撐板位于第二引流塊和上集水槽之間的部位開設有一對左右對稱的圓環弧狀的第二進水口；底座的上側壁中心處開設有圓柱孔狀的引流槽；引流槽內上下滑行設置有第一引流塊；底座的上側壁位于第一引流塊的四周均勻開設有若干圓環弧狀的第一進水口；平行閉合裝置包括驅動第一引流塊上下滑動的一對左右對稱的上平移塊和閉合第二進水口的一對左右對稱的下平移塊。

作為上述技術方案的優選，上集水槽的側壁與底座的側壁之間形成一對左右對稱的安裝槽；上集水槽與底座上側壁之間形成上平移腔；支撐板與底座下側壁之間形成下集水槽；上平移腔的前后側壁上開設有一對前后對稱的上平移槽；安裝槽的前后側壁上開設有一對前后對稱的下平移槽；一對左右對稱的平行閉合裝置的上平移塊水平滑行在上平移腔內的上平移槽；一對左右對稱的平行閉合裝置的下平移塊水平滑行在左右安裝槽的下平移槽內；一對下平移塊的相對的端面成型為弧形并且能水平穿過上集水槽的側壁并插入第二引流塊的側壁內；第一引流塊的下端面成型有圓錐臺形；一對上平移塊的相對的端面成型為與第一引流塊相對的圓錐槽面；上平移塊的上端面上開設有與第一進水口相對應的上下貫穿的導流孔。

作為上述技術方案的優選，平行閉合裝置還包括第一齒輪、第二齒輪和第三齒輪；一對上平移塊的下端面上成型有上齒條；一對下平移塊的上端面成型有下齒條；第二齒輪、第一齒輪和第三齒輪自上而下樞接在安裝槽的前后側壁之間；第一齒輪通過電機驅動；第二齒輪與上平移塊的上齒條嚙合；第三齒輪與下平移塊的下齒條嚙合。

作為上述技術方案的優選，第一引流塊的上端面邊線成型為倒角。

作為上述技術方案的優選，底座的前后側壁上開設有一對前后對稱的矩形導向槽；矩形導向槽的上下側壁上豎直固定有導柱；第一引流塊包括圓柱形的中央引流板；中央引流板的外圓柱面的前后兩側分別固定有一對連接板；一對連接板與第一進水口兩側間隙板相對；連接板的外端固定有與矩形導向槽相對的導向板；導向板中心開設有上下貫穿的導向孔；導向板上下滑動在矩形導向槽內并且套設在導柱上。

作為上述技術方案的優選，導柱套設有拉簧；拉簧上端固定在第一引流塊的導向板的下端面上、下端固定在矩形導向槽的底面上。

本發明的有益效果在于：未下雨時，第一引流塊與路面平齊并且第一進水口關閉，不影響路面的使用；收集雨水時，第一引流塊凸起引導雨水經過第一進水口、上集水槽和第二進水口進入下集水槽內；這樣提升了雨水收集的效率。

附圖說明

圖1為本發明的剖面的結構示意圖；

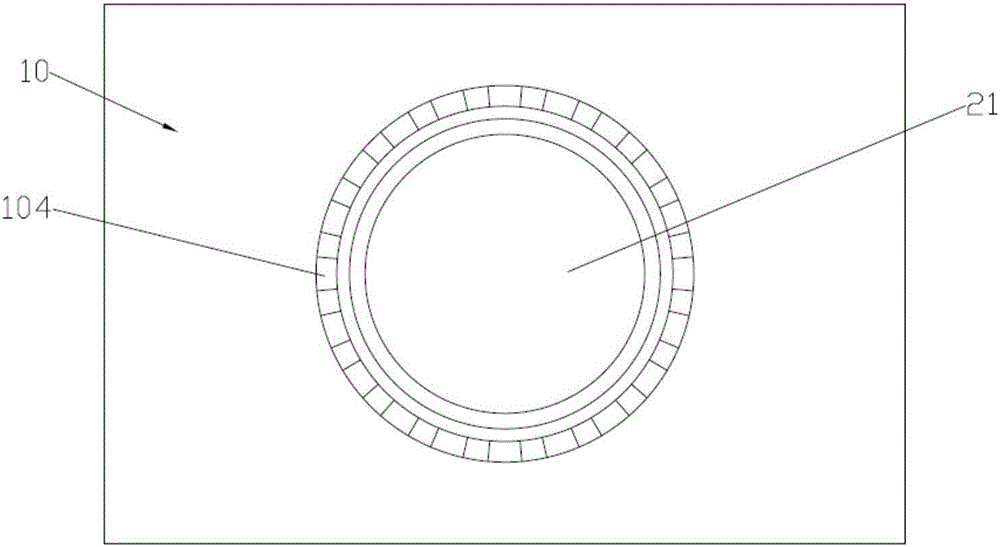

圖2為本發明的俯視的結構示意圖；

圖3為本發明的圖1中A-A的剖面的結構示意圖；

圖4為本發明的第一引流塊21的俯視的結構示意圖；

圖5為本發明的右側的上平移塊22的俯視的結構示意圖；

圖6為本發明的左側的下平移塊27的俯視的結構示意圖；

圖7為本發明的收集雨水時的剖面的結構示意圖；

圖中，10、底座；100、上平移腔；101、進水空間；102、安裝槽；103、下集水槽；104、第一進水口；105、下平移槽；106、第二進水口；107、矩形導向槽；108、導柱；11、支撐板；12、上集水槽；13、第二引流塊；20、平行閉合裝置；21、第一引流塊；210、中央引流板；211、連接板；212、導向板；2120、導向孔；22、上平移塊；220、上齒條；221、導流孔；23、第一齒輪；24、第二齒輪；26、第三齒輪；27、下平移塊；271、下齒條。

具體實施方式

如圖1、圖2、圖7所示，一種平行閉合式雨水收集裝置，包括底座10和平行閉合裝置20；底座10鑲嵌在路面上并且底座10的上端面與路面平齊；底座20為內置空腔的長方體；底座10的側壁上成型有支撐板11；支撐板11的上端面上固定有中心成型有進水空間101的圓環柱體狀的上集水槽12；支撐板11的上端面位于上集水槽12內的中心固定有圓錐狀的第二引流塊13；支撐板11位于第二引流塊13和上集水槽12之間的部位開設有一對左右對稱的圓環弧狀的第二進水口106；底座10的上側壁中心處開設有若干圓柱孔狀的引流槽；引流槽內上下滑行設置有第一引流塊21；底座10的上側壁位于第一引流塊21的四周均勻開設有若干圓環弧狀的第一進水口104；平行閉合裝置20包括驅動第一引流塊21上下滑動的一對左右對稱的上平移塊22和閉合第二進水口106的一對左右對稱的下平移塊27。

如圖1～圖3、圖5、圖6所示，上集水槽12的側壁與底座10的側壁之間形成一對左右對稱的安裝槽102；上集水槽12與底座10上側壁之間形成上平移腔100；支撐板11與底座10下側壁之間形成下集水槽103；上平移腔100的前后側壁上開設有一對前后對稱的上平移槽；安裝槽102的前后側壁上開設有一對前后對稱的下平移槽105；一對左右對稱的平行閉合裝置20的上平移塊22水平滑行在上平移腔100內的上平移槽；一對左右對稱的平行閉合裝置20的下平移塊27水平滑行在左右安裝槽102的下平移槽105內；一對下平移塊27的相對的端面成型為弧形并且能水平穿過上集水槽12的側壁并插入第二引流塊13的側壁內；第一引流塊21的下端面成型有圓錐臺形；一對上平移塊22的相對的端面成型為與第一引流塊21相對的圓錐槽面；上平移塊22的上端面上開設有與第一進水口104相對應的上下貫穿的導流孔221。

如圖1、圖7所示，平行閉合裝置20還包括第一齒輪23、第二齒輪24和第三齒輪26；一對上平移塊22的下端面上成型有上齒條220；一對下平移塊27的上端面成型有下齒條271；第二齒輪24、第一齒輪23和第三齒輪26自上而下樞接在安裝槽102的前后側壁之間；第一齒輪23通過電機(未畫出)驅動；第二齒輪24與上平移塊22的上齒條220嚙合；第三齒輪26與下平移塊27的下齒條271嚙合。

如圖1、圖2、圖7所示，第一引流塊21的上端面邊線成型為倒角。

如圖3、圖4所示，底座10的前后側壁上開設有一對前后對稱的矩形導向槽107；矩形導向槽107的上下側壁上豎直固定有導柱108；第一引流塊21包括圓柱形的中央引流板210；中央引流板210的外圓柱面的前后兩側分別固定有一對連接板211；一對連接板211與第一進水口104兩側間隙板相對；連接板211的外端固定有與矩形導向槽107相對的導向板212；導向板212中心開設有上下貫穿的導向孔2120；導向板212上下滑動在矩形導向槽107內并且套設在導柱108上。

如圖3、圖4所示，導柱108套設有拉簧(未畫出)；拉簧(未畫出)上端固定在第一引流塊21的導向板212的下端面上、下端固定在矩形導向槽107的底面上。

收集裝置的工作原理如下：

初始狀態：第一引流塊21位于最下方并且上端面與路面平齊，第二進水口106被下平移塊27遮蔽；

當下雨時，通過電機(未畫出)啟動第一齒輪23旋轉；第一齒輪23通過第二齒輪24、上齒條220驅動一對上平移塊22向內平移，隨著一對上平移塊22的前進，第一引流塊21向上滑動慢慢超出路面；第一齒輪23通過第三齒輪26、下齒條271驅動一對下平移塊27向外平移，隨著一對下平移塊27的前進，下平移塊27會離開第二進水口106；當一對上平移塊22抵觸時，第一齒輪23停止旋轉，此時第一引流塊21的上端露出路面，上平移塊22的導流孔221與底座10的上側壁的第一進水口104對齊，第二進水口106完全露出，然后第一引流塊凸起引導雨水經過第一進水口104、上集水槽12和第二進水口106進入下集水槽103內。

以上內容僅為本發明的較佳實施方式，對于本領域的普通技術人員，依據本發明的思想，在具體實施方式及應用范圍上均會有改變之處，本說明書內容不應理解為對本發明的限制。
