本實用新型涉及一種用于流浪貓狗飲水的雨水收集凈化裝置，應用于水凈化裝置技術領域。

背景技術：

隨著城鎮住宅建設的發展,人類文明程度的不斷提高,以及城市化進程的加快和水資源短缺、污染日趨嚴重。對水資源進行合理開發、高效利用、全面節約、有效保護和綜合治理，保障飲用水安全已成為一項重要的戰略任務。對流浪貓狗的飲水關注也體現了城市文明的人性化的一面。

目前市面沒有專門用于給流浪貓狗提供飲水的雨水收集凈化裝置。申請號為CN201320162049.8的中國專利公開了一項名稱為“雨水收集凈化裝置”的技術方案，該實用新型公開了一種雨水收集凈化裝置，其包括遙控感應裝置、收集凈化裝置、排水裝置和固定裝置，遙控感應裝置包括箱門控制器、氣象感應裝置和警報裝置，收集凈化裝置包括傳輸管、收集箱、沉淀箱、凈化箱和成品箱，收集箱包括箱體、箱門和隔離網，排水裝置包括引水槽和排流管，箱門設置于箱體上，隔離網設置于箱體的頂部，遙控感應控制器設置于箱體上，氣象感應裝置與警報裝置相連接，收集箱、沉淀箱、凈化箱和成品箱通過傳輸管相連接，排流管設置于引水槽上，引水槽設置于箱體上，固定裝置包括牽拉索和固定腳，固定裝置設置于箱體上。通過上述方式，該實用新型實現了雨水收集凈化，且達到綠色環保，方便使用的效果。但是由于占地面積較大、結構較復雜導致環境要求高、安裝繁瑣，不利于裝置的廣泛推廣。

技術實現要素：

本實用新型為了解決現有技術中雨水收集凈化裝置空間要求高和安裝繁瑣導致不利于流浪貓狗使用的技術問題，提供一種用于流浪貓狗飲水的雨水收集凈化裝置。

本實用新型技術方案如下：

用于流浪貓狗飲水的雨水收集凈化裝置，其包括固定孔板、過濾箱、網孔板、飲用水箱和自動飲水嘴；

所述固定孔板設置在過濾箱的一端，所述過濾箱內部為多層過濾層結構，且另一端與飲用水箱的一端通過網孔板連接；所述自動飲水嘴連接在飲用水箱另一端。

所述固定孔板為多個，且對稱設置。

所述過濾箱是沿底面積直徑分割的半圓柱箱體。

所述過濾層結構由上至下的順序為鵝卵石層、石英砂層、活性炭層、耐腐過濾棉層。

所述飲用水箱為倒等腰梯形。

本實用新型的有益效果：該裝置可以通過固定孔板將雨水收集凈化裝置固定在墻體上，并使用了不占面積的半圓形，占地面積小，可以安裝在任意小角落里，適應不同的環境空間；同時，本裝置的結構簡單可靠，容易組裝，節省了大量維護保養等成本安裝方便，使用安全，價格低廉、水質安全、綠色環保，易于大面積推廣使用。

附圖說明

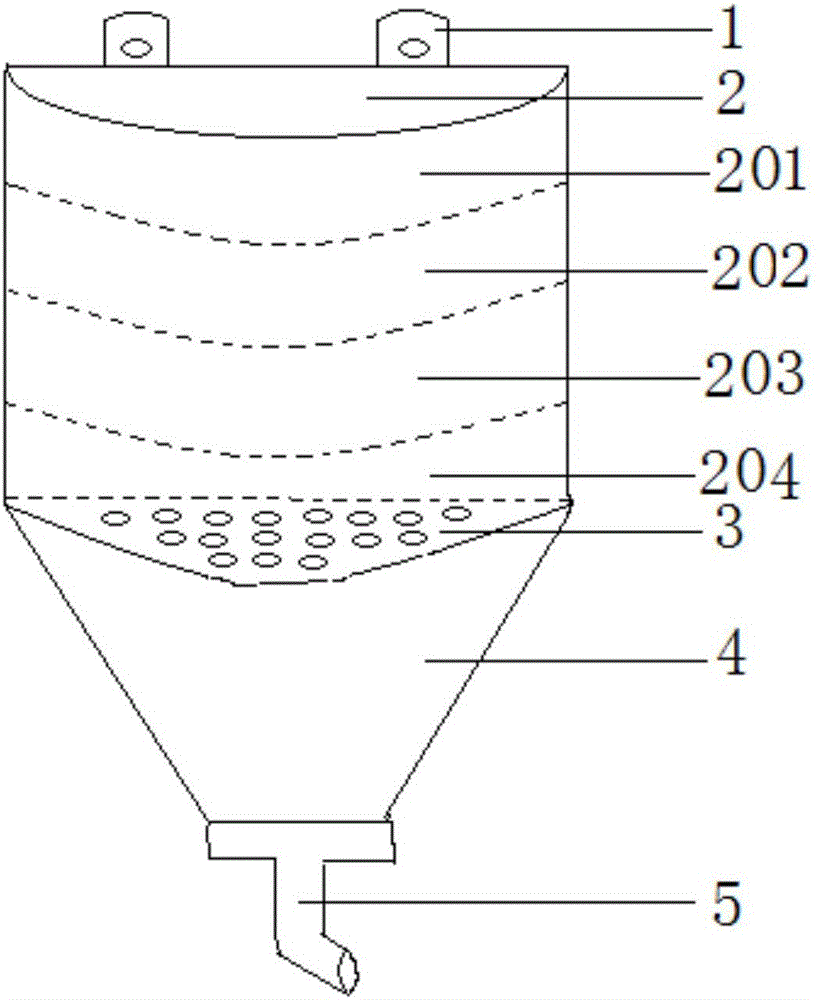

圖1為本實用新型一種專用于流浪貓狗飲水的雨水收集凈化裝置的結構圖。

其中，1、固定孔板，2、過濾箱，201、鵝卵石層，202、石英砂層，203、活性炭層，204、耐腐過濾層，205、網孔板，3、網孔板，4、飲用水箱，5、自動飲水嘴。

具體實施方式

下面結合附圖對本實用新型作進一步闡述。

如圖1所示，用于流浪貓狗飲水的雨水收集凈化裝置，其包括固定孔板1、過濾箱2、網孔板3、飲用水箱4和自動飲水嘴5。

固定孔板1設置在過濾箱2的一端，過濾箱2內部為多層過濾層結構，且另一端與飲用水箱4的一端通過網孔板3連接；自動飲水嘴5連接在飲用水箱4另一端，自動飲水嘴5為現有飲水嘴。

固定孔板1為多個，本裝置采用的是兩個或四個，且對稱設置。這樣可以使該裝置不出現晃動，甚至脫落的現象。過濾箱2是沿底面積直徑分割的半圓柱箱體。固定板設置在過濾箱2一端的直徑邊上，以便更貼近墻壁。過濾層結構由上至下的順序為鵝卵石層201、石英砂層202、活性炭層203和耐腐過濾棉層204，這樣的過濾材質的順序安排可以使雨水中的雜質被從大到小依次過濾掉，達到的過濾效果更好。飲用水箱4為倒等腰梯形。
