本實用新型屬于冶金礦山領域，涉及一種排水斜槽。

背景技術：

排水斜槽是尾礦庫庫內排泄尾礦澄清水和庫區雨水的構筑物，一般由流槽(斜槽)和預制蓋板組成。隨著尾礦庫內尾砂的上升，預制蓋板被封蓋在流槽上，阻止尾砂進入斜槽內。其中，傳統的斜槽蓋板較重，封閉蓋板時需要多人操作，施工較為困難；蓋板封閉后與側壁搭接過小，會將蓋板或側壁搭接部位混凝土壓壞，導致蓋板掉入斜槽內，造成嚴重尾砂泄露。

因此，如何解決排水斜槽封閉蓋板施工困難問題，同時解決排水斜槽蓋板與側壁搭接部位混凝土壓壞造成嚴重尾砂泄露的問題，保證尾礦庫的安全運行，是亟需解決的問題。

有鑒于此，本設計人根據多年從事本領域和相關領域的生產設計經驗，研制出一種排水斜槽，以期解決現有技術存在的問題。

技術實現要素：

本實用新型的目的是在于提供一種的排水斜槽，易于操作，便于運行管理，可有效防止蓋板掉落，避免出現泄露尾砂問題，保證尾礦庫的安全運行。

為此，本實用新型提出一種排水斜槽，包括一斜槽以及一位于所述斜槽上的蓋板，其中，所述斜槽的側壁及槽底與所述蓋板通過澆筑一體成型，所述蓋板上沿長度方向間隔設置有多個與所述斜槽相連通的溢流孔，各所述溢流孔處設有一混凝土塞。

如上所述的排水斜槽，其中，所述溢流孔呈圓臺形，其上端口的內徑大于其下端口的內徑。

如上所述的排水斜槽，其中，所述混凝土塞的形狀與所述溢流孔的形狀相匹配，并對應封堵于所述溢流孔處。

如上所述的排水斜槽，其中，所述混凝土塞的上端設有一搭接體，所述搭接體與所述蓋板的上表面相接觸。

如上所述的排水斜槽，其中，所述搭接體為一圓柱體，其外徑大于所述混凝土塞的上端的直徑。

如上所述的排水斜槽，其中，所述搭接體與所述混凝土塞為一體成型。

如上所述的排水斜槽，其中，所述溢流孔的高度為200mm～300mm，其上端口的內徑為250mm～400mm，其下端口的內徑比所述上端口的內徑小50mm。

如上所述的排水斜槽，其中，相鄰兩所述溢流孔的間距為1000mm～2000mm。

如上所述的排水斜槽，其中，所述斜槽的槽底外側設有一墊層。

本實用新型提出的排水斜槽，是將所述蓋板與所述斜槽側壁整體澆筑而成，通過在所述蓋板上留設多個溢流孔，可使排泄尾礦澄清水以及庫區雨水等流入，并通過所述斜槽排到初期壩下游；當不需要排水以及其它正常時(例如庫內尾砂上升到溢流孔前)，則將所述混凝土塞封堵于所述溢流孔處，能防止雜物進入所述斜槽內，從而保持所述斜槽中的清潔，由于所述蓋板與所述斜槽為一體成型，不會出現蓋板掉落至斜槽的情形，避免可因其堵塞導致無法排水，導致嚴重尾砂泄露的問題，保證了尾礦庫的安全運行。

本實用新型提出的排水斜槽，易于操作，便于運行管理，可有效防止蓋板(混凝土塞)掉落，避免出現泄露尾砂問題，確保尾礦庫的安全。

附圖說明

圖1為本實用新型的排水斜槽的俯視圖；

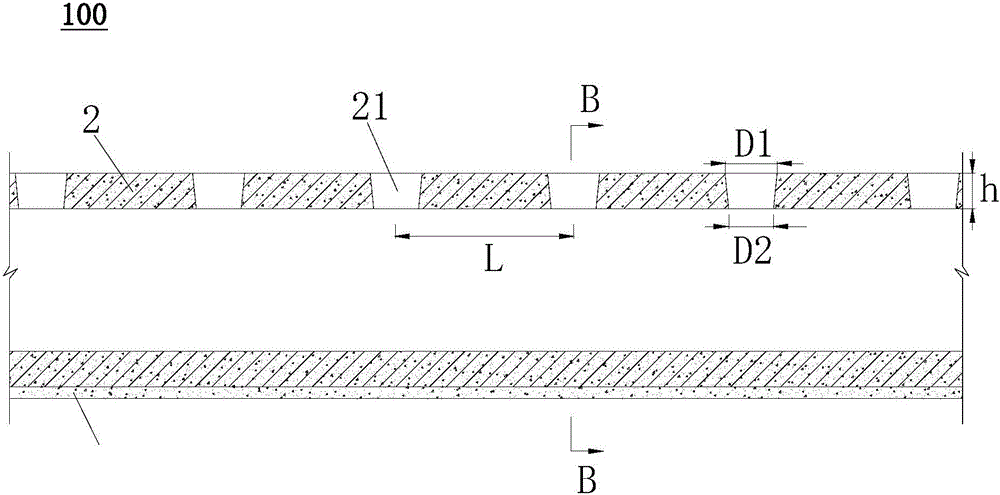

圖2為沿圖1中A-A線的剖面圖；

圖3為沿圖2中B-B線的剖面圖。

圖4為本實用新型中混凝土塞的剖面放大示意圖。

主要元件標號說明：

1 斜槽 2 蓋板

21 溢流孔 22 混凝土塞

23 搭接體 3 墊層

具體實施方式

為了對本實用新型的技術特征、目的和效果有更加清楚的理解，現對照附圖說明本實用新型的具體實施方式:

圖1為本實用新型的排水斜槽的俯視圖；圖2為沿圖1中A-A線的剖面圖；圖3為沿圖2中B-B線的剖面圖。圖4為本實用新型中混凝土塞的剖面放大示意圖。

參見圖1至圖3，本實用新型提出的排水斜槽100，包括一斜槽1以及一位于所述斜槽上的蓋板2，其中，所述斜槽1的側壁及槽底與所述蓋板2通過澆筑一體成型，所述蓋板2上沿長度方向間隔設置有多個與所述斜槽1相連通的溢流孔21，各所述溢流孔21處設有一混凝土塞22。

其中，所述溢流孔21呈圓臺形，其上端口的內徑大于其下端口的內徑。這樣，可以更便于將所述混凝土塞22放置于封堵所述溢流孔21處，避免其掉落至所述斜槽1內。

較佳地，如圖4所示，所述混凝土塞22的形狀與所述溢流孔21的形狀相匹配，并對應封堵于所述溢流孔21處。也即，所述混凝土塞22做成圓臺形狀，該圓臺下部直徑小，上部直徑大，可以對所述溢流孔21達到最佳的密封效果。

為便于將所述混凝土塞22從所述溢流孔21中取出，在所述混凝土塞22的上端設有一搭接體23，所述搭接體23與所述蓋板2的上表面相接觸。如此設置，可以防止因所述混凝土塞22完全嵌入所述溢流孔21內，導致出現取出困難的情形。

進一步地，所述搭接體23為一圓柱體，其外徑大于所述混凝土塞22的上端的直徑，使得兩者形成一圓柱和圓臺的組合形狀，便于插拔。其中，所述搭接體23與所述混凝土塞22為一體成型。

在實際應用中，可根據尾礦庫排水需求確定溢流孔的大小和間距，在優選的實施方式中，所述溢流孔21的高度h為200mm～300mm，其上端口的內徑D1為250mm～400mm，其下端口的內徑D2比所述上端口的內徑D1小50mm。另外，相鄰兩所述溢流孔的間距L為1000mm～2000mm。

為了便于找平，保證澆筑時的成型質量，在所述斜槽1的槽底外側設有一墊層3。

本實用新型提出的排水斜槽，是將所述蓋板2與所述斜槽1整體澆筑而成，通過在所述蓋板2上留設多個溢流孔21，可使排泄尾礦澄清水以及庫區雨水等流入，并通過所述斜槽1排到初期壩下游；當不需要排水以及其它正常時(例如庫內尾砂上升到溢流孔前)，則將所述混凝土塞22封堵于所述溢流孔21處，能防止雜物進入所述斜槽1內，從而保持所述斜槽1中的清潔，由于所述蓋板2與所述斜槽1為一體成型，不會出現蓋板掉落至斜槽的情形，避免可因其堵塞導致無法排水，導致嚴重尾砂泄露的問題，保證了尾礦庫的安全運行。

其中，通過將所述溢流孔及混凝土塞設置成圓臺形狀，以預制混凝土塞代替現有技術的預制混凝土蓋板，防止了預制混凝土蓋板掉落斜槽內的情形出現。

以上所述僅為本實用新型示意性的具體實施方式，并非用以限定本實用新型的范圍。任何本領域的技術人員，在不脫離本實用新型的構思和原則的前提下所作出的等同變化與修改，均應屬于本實用新型保護的范圍。
