本實用新型涉及一種檢測載體樁貫入度的測量儀。

背景技術：

載體樁就是混凝土樁身和載體構成的樁，載體是由混凝土、夯實填充料、擠密土體三部分構成的承載體。載體通過反復填入建筑垃圾再以重錘夯實，通過三擊貫入度等指標控制密實度，隨后再夯填一定量的干硬性混凝土，從而由內向外形成干硬性混凝土、填充料和擠密土體形成的載體，使樁端土體得到最優的密實，將上部荷載有效傳遞給下面的持力土層，達到提高承載力的目的。

貫入度一般是指錘擊樁連續錘擊后進入的深度，通過測試貫入度來判斷地基土的軟硬程度，從而確定樁基或地基土的承載能力。

現有技術中，重錘懸掛在鋼絲繩上，重錘外還設有護筒，護筒上設有加料口，采用鋼卷尺來測量的貫入度，第一次錘擊后將鋼卷尺從加料口上端水平伸入護筒內，然后保持水平狀態頂住護筒內壁在鋼絲繩上做標記；錘擊最后一次次后再以同樣的方式在鋼絲繩上做標記，然后將鋼卷尺折成7字形來測量兩個標記之間的距離，即是貫入度。用鋼卷尺來測量貫入度，操作繁瑣，而且由于鋼卷尺頂住護筒內壁時、鋼卷尺彎折時產生的累計誤差，使得測量精度大大降低。

技術實現要素：

本實用新型的目的是提供一種載體樁貫入度測量儀，不僅操作方便，還能夠提高測量精度。

為實現上述發明目的，本實用新型所采用的技術方案是：一種載體樁貫入度測量儀，包括水平橫桿，所述水平橫桿的一端連接有靠桿；所述水平橫桿的水平橫桿上連接有與其垂直的刻度尺，所述刻度尺以水平橫桿作為零刻度線；所述刻度尺上的刻度值從上往下逐漸增大。

優選的：所述靠桿為圓柱形；所述靠桿垂直于所述水平橫桿；所述水平橫桿連接在所述靠桿的中點處。

優選的：所述刻度尺以水平橫桿的上邊緣作用零刻度線。

優選的：所述水平橫桿上相對于靠桿的另一端連接有把手。

優選的：所述刻度尺上端固定連接有滑套，所述水平橫桿穿插在所述滑套內并與其間隙配合。

本實用新型具有以下有益效果：與鋼卷尺相比水平橫桿具有較強的剛度，在頂住護筒內壁后，不會發生彎曲變形，能維持良好的水平狀態，從而保證能在鋼絲繩上準確的作出與加料口上端平齊的標記，保證測量精度。錘擊完成后只需將測量儀再次水平伸入護筒內，并保持水平狀態用靠桿頂住護筒內壁，讀出鋼絲繩上的標記在刻度尺上對應高度處的刻度值即為貫入量，無需二次標記，十分方便快捷。

附圖說明

圖1為具體實施方式中貫入度測量儀的結構示意圖；

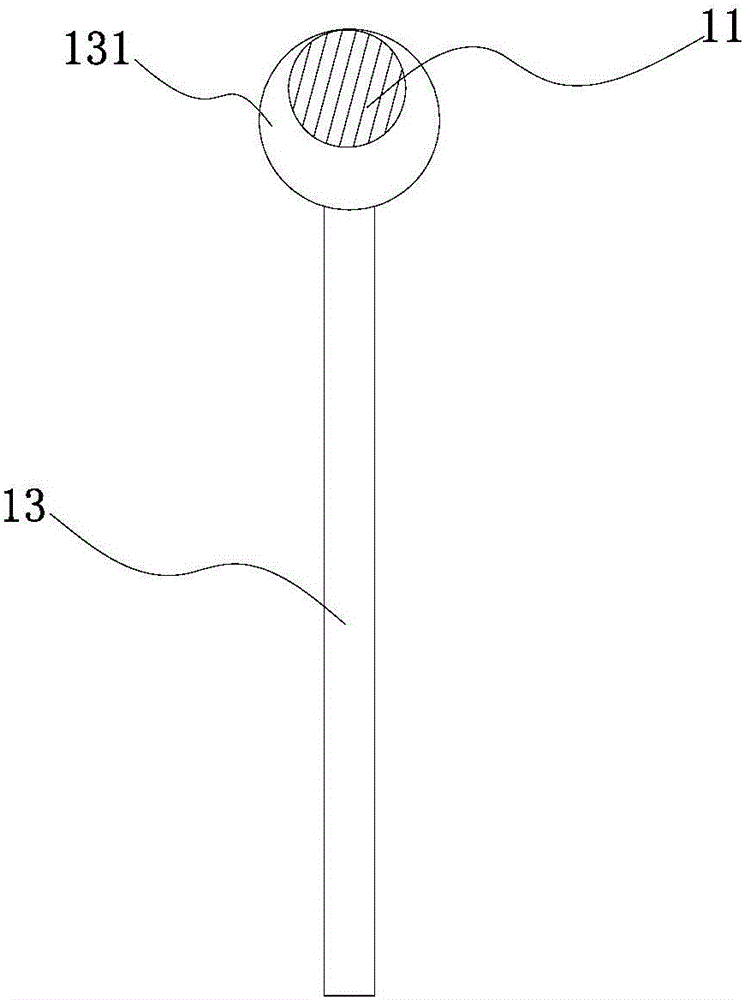

圖2為圖1的A-A剖視圖；

圖3為重錘第一次錘擊后對鋼絲繩進行標記的結構示意圖；

圖4為重錘最后一次錘擊后用測量儀進行貫入度測量的結構示意圖。

具體實施方式

如圖1至圖4所示的，一種載體樁貫入度測量儀，貫入度測量儀1包括水平橫桿11，所述水平橫桿11的一端連接有靠桿12，所述靠桿12為圓柱形，所述靠桿12垂直于所述水平橫桿11，這樣靠桿12能夠很好的與圓弧面的護筒3的內壁貼合，保證水平橫桿11的水平度，是提高測量精度的前提。所述水平橫桿11連接在所述靠桿12的中點處，從而使水平橫桿11受力均勻，利于保持平衡。所述水平橫桿11的水平橫桿上連接有與其垂直的刻度尺13，所述刻度尺13以水平橫桿作為零刻度線，進一步的，所述刻度尺13以水平橫桿的上邊緣作用零刻度線，既方便讀數又能提高測量精度；刻度尺13上的刻度值從上往下逐漸增大。所述水平橫桿11上相對于靠桿12的另一端連接有把手14，方便人手把握，能夠減輕疲勞。所述刻度尺滑動連接在所述水平橫桿上，使得刻度尺與靠桿之間的距離可調節，能夠適用于不同大小的樁徑，保證刻度尺離鋼絲繩足夠近，減少距離過大引起的讀數誤差，進一步的，所述刻度尺13上端固定連接有滑套131，所述水平橫桿11穿插在所述滑套131內并與其間隙配合。這樣，刻度尺13可通過滑套131沿著水平橫桿11滑動來調節距離，十分方便。

采用上述技術方案中的貫入度測量儀1進行三擊貫入度測量的過程：重錘1第一次錘擊后，將貫入度測量儀1貼緊護筒3上的加料口上端，水平伸入護筒3內，直到貫入度測量儀1上的靠桿12抵緊在護筒3的內壁上，此時懸掛重錘2的鋼絲繩4與貫入度測量儀1的水平橫桿11的交點a為零刻度，在鋼絲繩4上用粉筆或油漆等對應a點的位置進行標記。

在重錘2連續錘擊三次后，再以同樣方式將貫入度測量儀1水平伸入護筒3內并抵緊，由于重錘2下方的土基被夯實下降使得鋼絲繩4上的標記會下降到b點，此時在刻度尺13上讀出與b點位置對應的刻度值即為貫入量，十分方便快捷，精確度高。
